Стационарная вещательная зонтичная антенна диапазона 200 метров

[SergeKomarov]

Ну, вот, была ночь без дождя и солнечное утро.

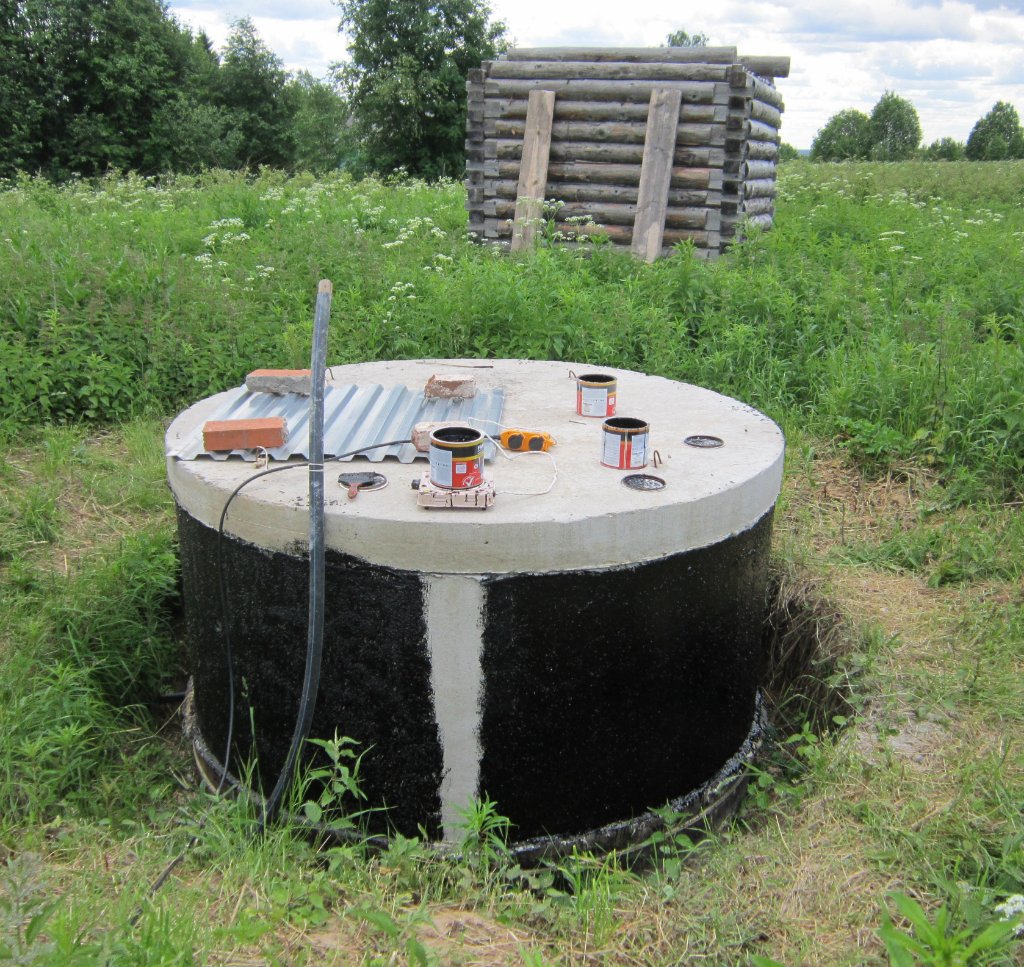

Разогрел банку мастики и покрасил оставшуюся четверть бетонного кольца.
Как банка кончилась, поставил разогреваться вторую (всего купил четыре).
Вымыл руки керосином и сфотографировал, что получилось.
Как домажу оставшуюся белую полосочку, возьмусь за боковину бетонной крышки.

На переднем плане - ПНД труба, в которой пойдёт сигнальный кабель из студии. Вынул её из ямы.
ПНД труба для силового кабеля всё ещё в яме. Как закончу с мастикой и с гидроизоляцией, - её тоже достану.

На заднем плане временно сложенный сруб избушки. Заждался, пересобраться на своём штатном месте.....

[SergeKomarov]

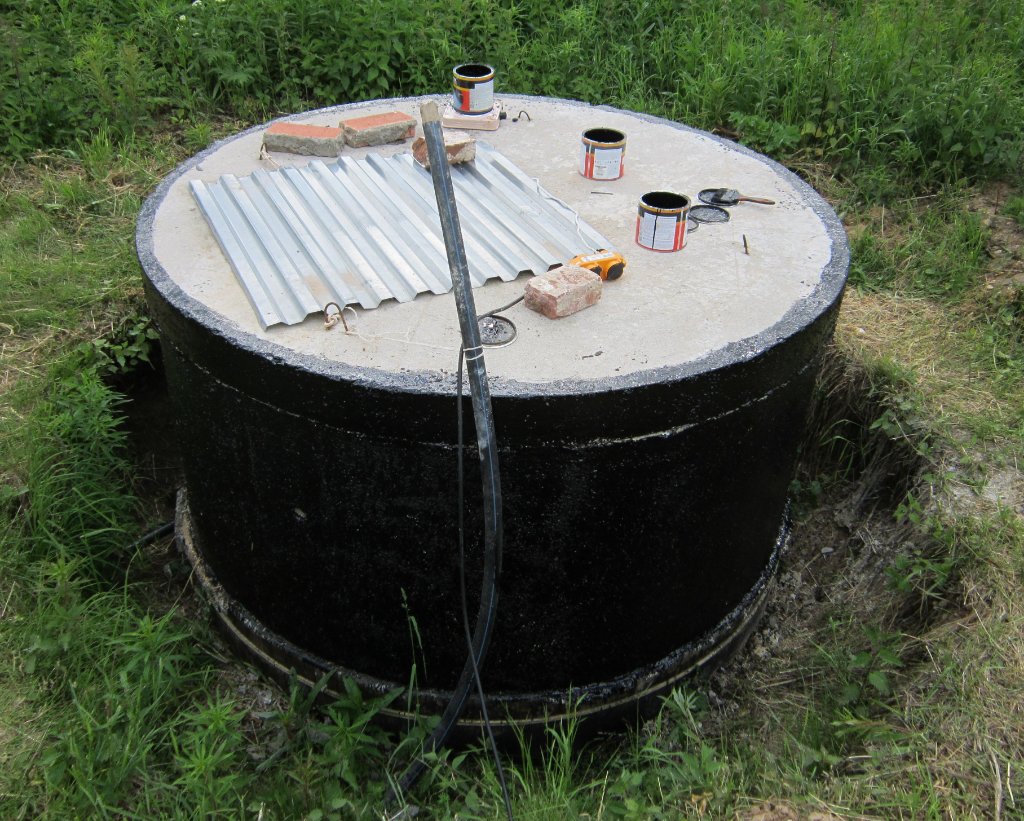

Ну, вот, гидроизоляцию битумно-резиновой мастикой закончил.
Кстати.
Слева в яме видно вторую ПНД-эшную трубу. Она из своей траншеи уходит за фундамент.

Теперь надо от рулона армированного гидроизола отрезать 222 х 3,14 = 697,5 см и плюс полметра на нахлёст итого 7,5 метра.
Затем обернуть им верхнее кольцо и затянуть капроновой верёвкой по бортику бетонной крышки. Прилипнет крепко.
И что б снизу хватило ширины гидроизола, чтобы с нижней гидроизоляцией было бы внахлёст. Новая - сверху.
Но это уже надо делать вдвоём, а то и втроём. Армированный гидроизол тяжёлый.

[SergeKomarov]

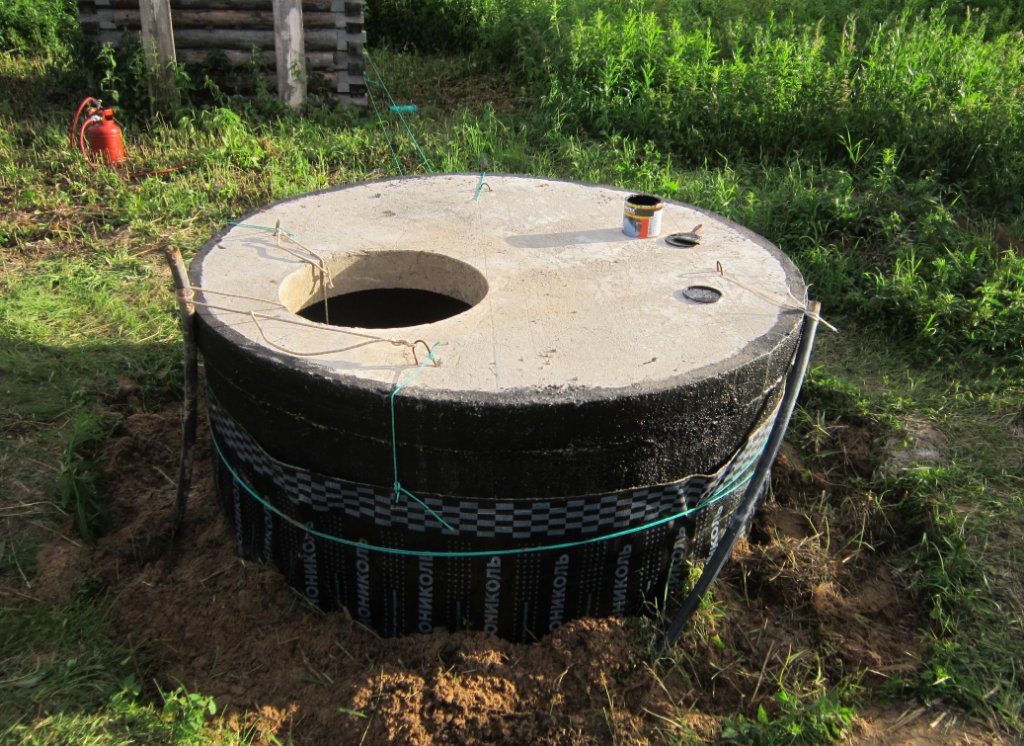

Ну, вот, пришёл сосед Костя и вдвоём обернули третье кольцо гидроизолом, приплавили его газовой горелкой и начали засыпать песком, который был выкопан из этой же ямы с глубины ниже полутора и до двух с половиной метров.

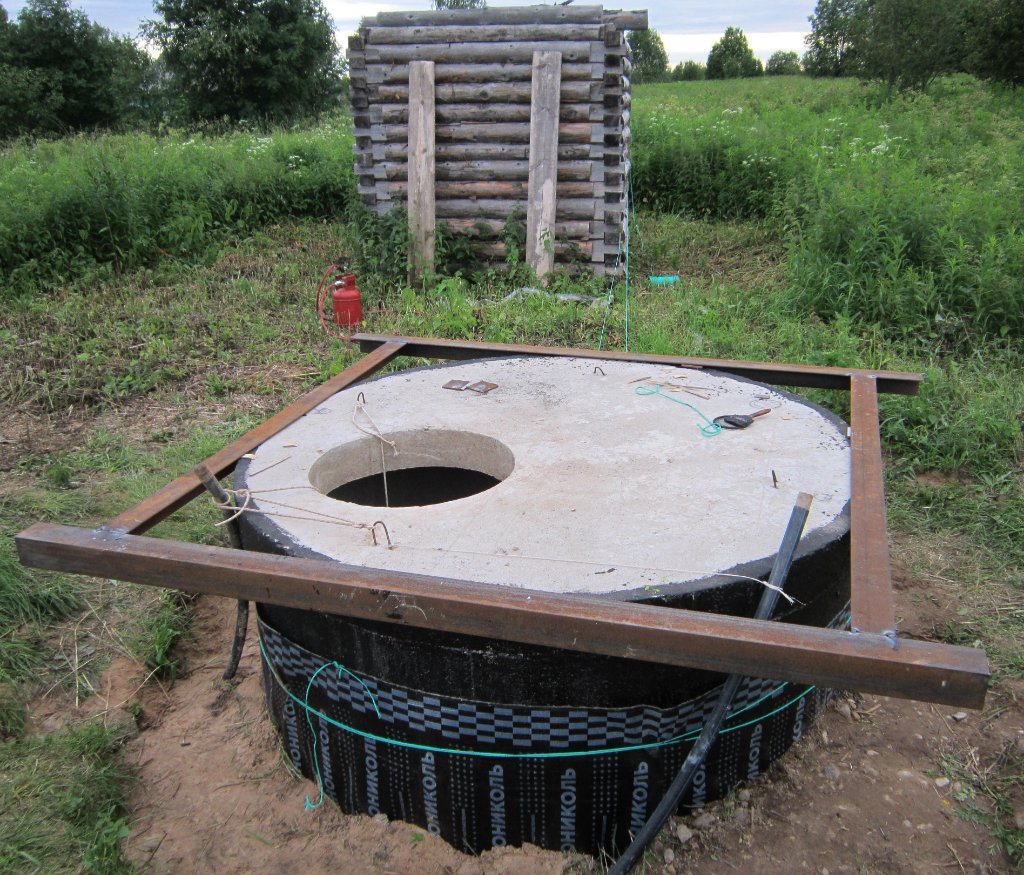

Первые два фото - с двух ракурсов уже частично закопанная яма. Видны обе трубы под кабели.

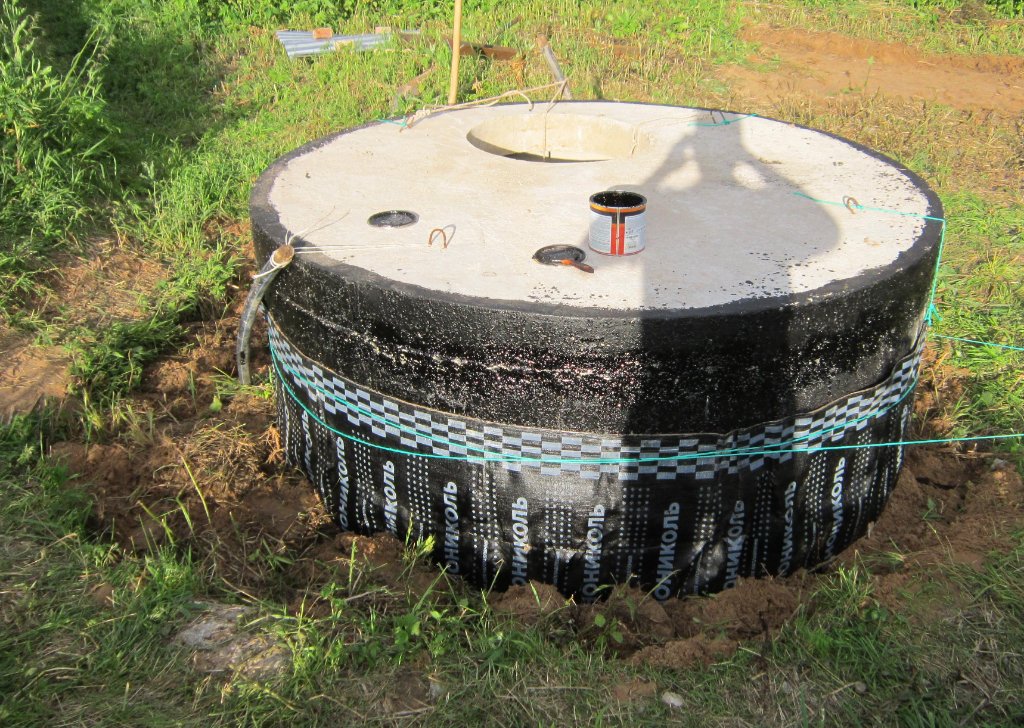

Третья фотография - здесь была куча песка. Перекидали её в яму в две лопаты. И моя тень от закатного солнышка.

[SergeKomarov]

Сегодня разметил отверстия в бетонной крышке. Два - под выводы стальных полос заземления и одно под трубу вентиляции.
И докидал в ямку оставшуюся от бетонирования дна ПГС.
Нужно ещё подвезти пару кубов с хвостиком, чтобы хорошо отсыпать конус.
Но, это только после понедельника. Сегодня с обеда начались праздничные выходные.

Иванов День. 7 июля. Здесь его чтут. Уже приехало много народу. И в субботу-воскресенье ещё много приедет.
С утра - на кладбище. Потом кучками разойдутся по своим компаниям. А вечером в местном клубе танцы.
И так здесь каждый год. Все, кто тут родились, на Иванов день приезжают на малую Родину почтить память своих предков.

Ну, мне на кладбище здесь ходить не к кому.
Разве, что, когда-нибудь, ко мне будет кто-то приходить.
Радиоинженеры, радиолюбители, может быть, коллеги. Если вспомнят.

[SergeKomarov]

Сегодня вырезали в размер детали рамы из стального уголка 100 х 100.
Сложили, выровняли до миллиметра и уровняли диагонали. Затем прихватили сваркой.
Сориентировали раму так, чтобы подъём мачты антенны был в нужном направлении.
По уровню выставили горизонталь. Пришлось подложить пару стальных пластинок 90 х 90 х 8.
Подошли как раз те, что были вырезаны из поперечных уголков.

Завтра придёт Костя и доварим все швы. Я - на подхвате. Увы, варить пока не научился.
Вот на эту раму сначала ляжет брус 200 х 200 х 2600 и потом на него пересоберётся избушка,
которая временно сложена на брёвнышках и дожидается на заднем плане фото.

Рама будет заземлена - соединена двумя стальными полосами со стальной арматурой и с четырьмя метровыми стальными кольями в дне сего погреба.
И от этой рамы пойдут кругом 24 противовеса из БСМ-1 - 4 мм, каждый длиной по 24 метра. Проводящий "пятачок" ВЧ земли вертикальной антенны.

В ПНД-эшные трубы ещё кабели протаскивать.... В общем, дел полно.

[АБТ]

Это получается, что избушка и антенная мачта будут опираться на бетонную кромку в четырёх местах?
Если так, то это мероприятие очень сомнительное.
Бетон раскрошится и все перекосится.

[SergeKomarov]

...будут опираться на бетонную кромку в четырёх местах?
Бетон раскрошится и все перекосится.

Конечно, нет.
Сопромат и теоретическую механику я изучал. В техникуме - МРМТ. Ещё в СССР (техникум в структуре МОП) - учили фундаментально.

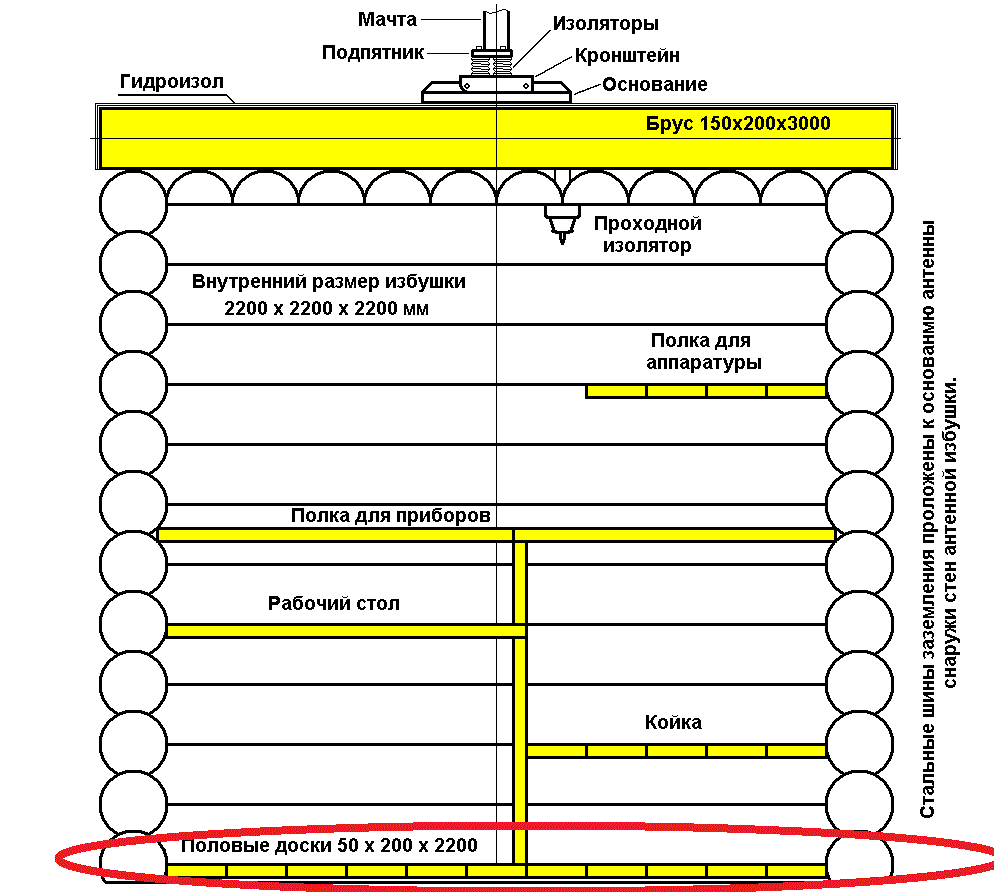

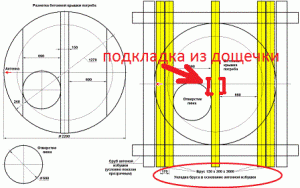

Глянь вот здесь левый чертёж (в этой же теме):
Re: Стационарная вещательная зонтичная антенна диапазона 200 метров
В ту конструкцию добавлена стальная рама, чтобы увязать между собой несущий брус и чтобы избушка не сползала в бок при ветровых нагрузках и неизбежных вибрациях мачты при воздействии ветра. Полагаю, боковые усилия сотый уголок сдюжит. А на толщину граней (8 мм) под брус ляжет фанера. Под избушкой сухо. Так, что фанера не расклеится. Косые поверхности (до 5 мм) выберу жиденьким строительным раствором. Пока он схватится, фанера расклеиться не успеет.

[АБТ]

А на толщину граней (8 мм) под брус ляжет фанера. Под избушкой сухо.

какой нибудь плёнкой полиэтиленовый накройте люк и крышку. Утром придёте и посмотрите сухо там или нет.

[SergeKomarov]

накройте люк и крышку. Утром придёте и посмотрите сухо там или нет.

А с какой целью? Внешний - дождь? Или внутренний - конденсат?

Касаемо дождя, так эта яма простояла открытой 4 года.
Внизу - песок. Вода уходит. Даже в ливень воды там нет.

Касаемо конденсата - ну, да, внизу холодно. До дна 2,7 метра.

Смысл?

[АБТ]

смысл в том что скорее всего из колодца будет подниматься влага и конденсироваться на фанере которая в конце концов будет разлагаться.

[Дикий Кот]

Касаемо конденсата - ну, да, внизу холодно. До дна 2,7 метра.

Зимой внизу как раз тепло и вполне себе влажно. А сверху неотапливаемая избушка. Крышка погреба холодная, пол избушки - тем более. Там конденсата будет более, чем достаточно. Зимой мог бы сфотографировать как выглядит изнутри крышка погреба в неотапливаемом сарае или доски смотровой ямы в гараже, но сейчас лето.

[SergeKomarov]

будет подниматься влага и конденсироваться на фанере

Не понял....
Фанера 8 мм лежит на бетонной крышке сверху, создавая толщину, равную толщине грани стального уголка для плоскостной опоры несущего бруса.

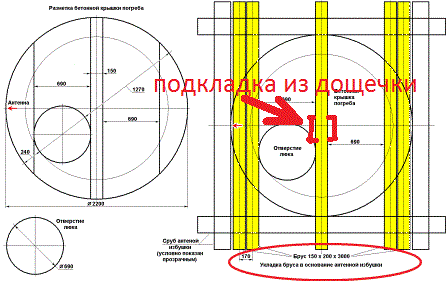

Смотри левый чертёж: Re: Стационарная вещательная зонтичная антенна диапазона 200 метров
Фанера с дыркой люка вообще не контактирует.
Под фанерой - бетон. Откуда влага?

Ладно.... Путаница в терминах. Сделаю - сфотографирую - будет понятно.

[Дикий Кот]

Между бетоном и фанерой никаких щелей нет? Приклеена герметиком?

[SergeKomarov]

Между бетоном и фанерой никаких щелей нет? Приклеена герметиком?

На горячей резино-битумной мастике.

[АБТ]

Между бетоном и фанерой никаких щелей нет? Приклеена герметиком?

На горячей резино-битумной мастике.

если будет гидроизоляция, то другое дело. назначение фанеры- -это чистовой пол?

[SergeKomarov]

назначение фанеры- -это чистовой пол?

Фанера 8 мм лежит на бетонной крышке сверху, создавая толщину, равную толщине грани стального уголка для плоскостной опоры несущего бруса.
Смотри левый чертёж: Re: Стационарная вещательная зонтичная антенна диапазона 200 метров

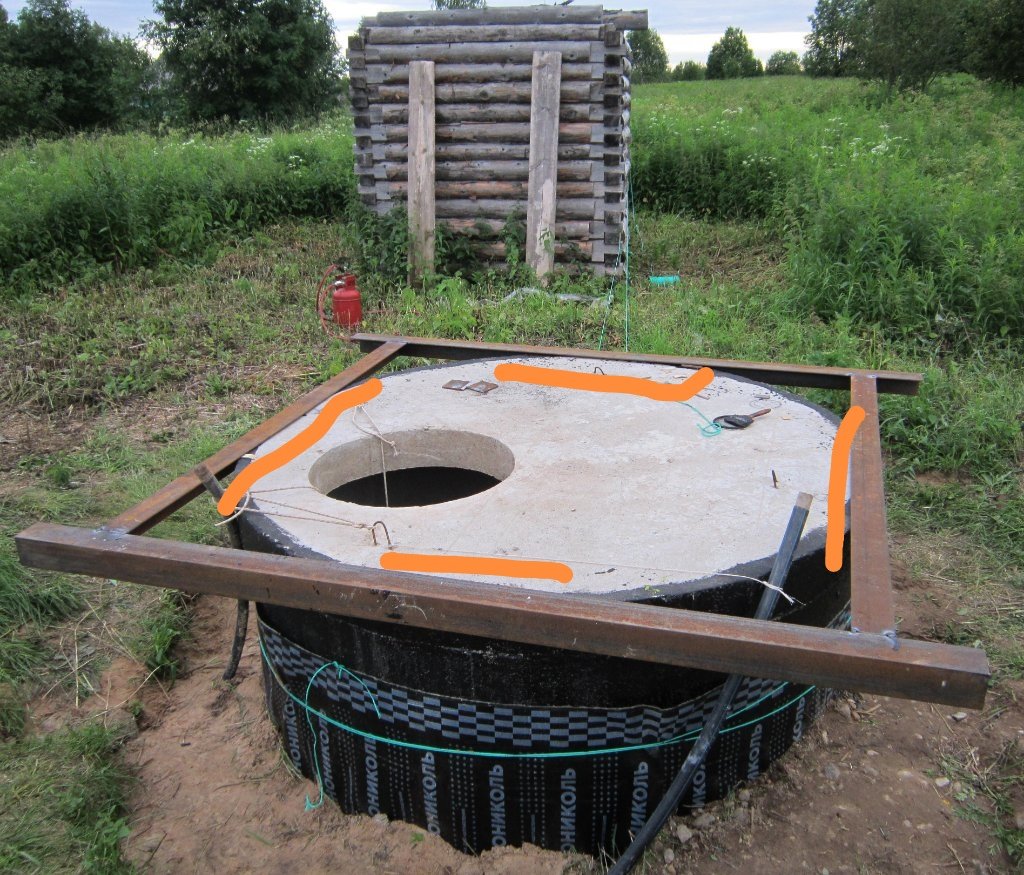

И смотри вот эту фотку: Re: Стационарная вещательная зонтичная антенна диапазона 200 метров
Там, где ты пометил оранжевым, рама возвышается над бетонной крышкой на 8 мм - на толщину грани стального уголка. Вот на бетон внутри рамы и кладу фанеру, чтобы брус, который ляжет сверху, опирался не только на раму, но и на поверхность бетонной крышки.
Доброе утро!

[АБТ]

Вот на бетон внутри рамы и кладу фанеру, чтобы брус, который ляжет сверху, опирался не только на раму, но и на поверхность бетонной крышки.

брус- это лаги по которым будет настелен пол из досок?
между бетонной крышкой колодца и полом сруба должно быть вентилируемое пространство. влага выходящая из шахты будет собираться в срубе на стенах, аппаратуре. и если летом её не видно будет , то зимой влага будет намерзать в виде красивых 3д обоев.))

[SergeKomarov]

брус- это лаги по которым будет настелен пол из досок?

Ну, есть же чертежи: Re: Стационарная вещательная зонтичная антенна диапазона 200 метров

между бетонной крышкой колодца и полом сруба должно быть вентилируемое пространство.

Ну, есть же чертежи: Re: Стационарная вещательная зонтичная антенна диапазона 200 метров
С той лишь разницей, что брус 200 х 200.

[АБТ]

Ну, есть же чертежи:

чертежи то есть. только на одном брус указан, а на другом половые доски лежат на фанере. правда фанера ни там ни там не обозначена, да и не нужна она там.
под брусья делаются деревянные подкладки, обязательно лежащие на гидроизоляции. края бруса лежат на уголке, тоже с гидроизоляцией, а в середине (по длине) бруса, между бетонной крышкой и брусом подкладываются деревянные подкладки и фиксируются к брусу маленькими гвоздиками.

возможно что подкладывать ничего и не нужно будет. т.к. крышка бетонная может быть не ровная и эти 8 мм ....ещё и брус с тёсывать придётся.
брус, на который стелится пол называется- лага.

[SergeKomarov]

а на другом половые доски лежат на фанере.

правда фанера ни там ни там не обозначена

О! Зачем додумывать отсебятину? А потом утверждать, что это моё неразумное решение?

да и не нужна она там

Это Вы сами с собой поговорили? А зачем сюда писать?

в середине (по длине) бруса, между бетонной крышкой и брусом подкладываются деревянные подкладки

Вот туда я и кладу фанеру по толщине равную толщине граней уголков стальной рамы. Я об этом, выше, уже несколько раз написал.

т.к. крышка бетонная может быть не ровная

Бетонная крышка - ровная.

Не понял.... к чему эти домыслы? Вы ж этим просто тянете внимание на себя и тратите бестолку время.
