Re: Антенна для экспедиционной радиосвязи на КВ

[SergeKomarov]

Сегодня посмотрел на подключение антенны к проходному изолятору. Сделал фотографию.
В качестве проходного проводника применена стальная резьбовая шпилька. Ну, что под руку попалось.
Я, конечно прошлой зимой сделал латунный гладкий проводник с резьбой только на концах, и в двух вариантах, диаметрами 10 и 12 мм. И привёз в деревню, но заменить, так руки и не дошли. Не думаю, что там велики потери на стали и на резьбе.... На следующий год поменяю.
А пока в эфир буду выходить вот с этого варианта запитки антенны.

[АБТ]

А поскольку номинал частоты жестко привязан к координатам, то назвав частоту, я автоматом раскрываю своё местонахождение.

привязка координат к вещательным станциям- это для навигации? для радиокомпасов? а таблички с этими данными в свободном доступе есть?

[SergeKomarov]

привязка координат к вещательным станциям ...

Пожалуйста с этим вопросом в личное сообщение.

[SergeKomarov]

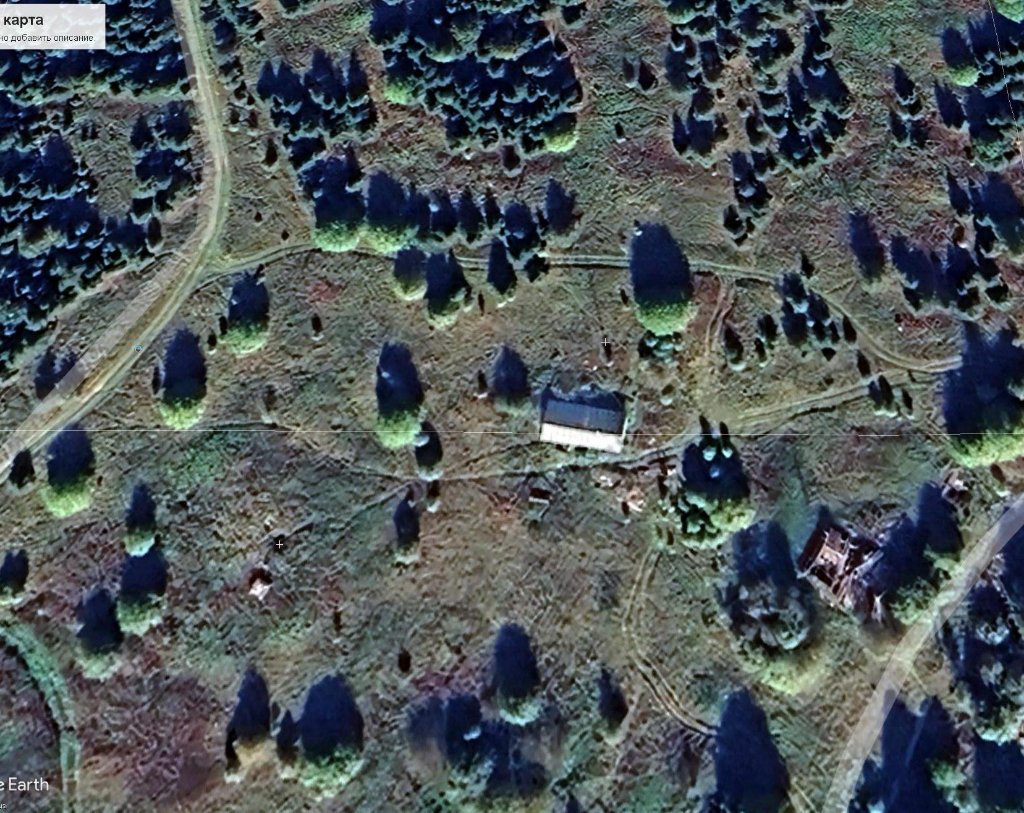

Получил свежий спутниковый снимок (сентябрь с.г.). Хорошо видны протоптанные в траве тропинки и наезженные колеи.
Поставил на нём два белых крестика.
Один - севернее дома (13,4 м от северной стены дома) - это точка установки мачты связной КВ антенны.
От него вверх и немного влево видна тень от мачты.
Второй крестик западнее дома и немного южнее (47 м от левого-нижнего угла дома) - это фундамент под передающую СВ антенну.
Рядом с ним видна временно сложенная на брёвнышках антенная избушка (светлый квадрат).
От дома к фундаменту в уже засыпанной траншее проложены две трубы ПНД под силовой и сигнальный кабели. Кабели пока не проложены.

[begin_end]

то назвав частоту, я автоматом раскрываю своё местонахождение

Получил свежий спутниковый снимок

Отмечу, что при должной настойчивости и навыках по вот такому спутниковому снимку вполне реально найти координаты, откуда он взят. Снимки уникальны, кроме того - вариаций их источников мало, а также известна дата. За границей даже есть соревнования вида - узнай по снимку местности где это находится.

С другой стороны, глупый вредина-вандал-цветметчик и т.д. отсеется, такие точно не осилят.

[SergeKomarov]

по вот такому спутниковому снимку вполне реально найти координаты

По условиям лицензии в этом месяце я должен выйти в эфир.
И для того, чтобы меня слушали, я должен указать своё местоположение. То есть, время, назвать местоположение, пришло.
Ну, и к тому же, для тех, кто понимает, это уже не секрет.

[Alekxp777]

Сергей доброго времени суток, посмотрел Ваш сайт искренне желаю удачи в исполнении задуманного.

[SergeKomarov]

искренне желаю удачи в исполнении задуманного

Спасибо! Но катастрофично нужны "вторые руки". Зашиваюсь.
Здесь появляюсь, когда охреневаю от интенсивности работы. Как отдушина.

[SNRC]

Спасибо! Но катастрофично нужны "вторые руки". Зашиваюсь.
Здесь появляюсь, когда охреневаю от интенсивности работы. Как отдушина.

Доброго времени суток. С удовольствием слежу за Вами. Дай вам Бог сил,здоровья и долгих лет! С радостью бы Вам помог,и просто пообщался,да только до Вологды 800 км. На бензине разоришься. Вы наверное скоро уже в Москву?

[SergeKomarov]

до Вологды 800 км. На бензине разоришься.

Вообще-то я нахожусь от Вологды точно на север, ещё 200 км. В десяти километрах до границы с Архангельской областью.

С удовольствием слежу за Вами.

Э-э-э... А с какой целью?

Дай вам Бог сил, здоровья и долгих лет!

Спасибо. Это важно. Вам того же пожелаю!

Вы наверное скоро уже в Москву?

В начале декабря. Пока билет не купил, точно не знаю, но в первых числах.
Остаться здесь не могу - не успел дрова на зиму заготовить. Да, и не на что было. Всю пенсию в дом вкладывал.
Бог даст, на следующий год переберусь сюда постоянно. Следующий полевой сезон - время видимых результатов.

[SNRC]

Вообще-то я нахожусь от Вологды точно на север, ещё 200 км. В десяти километрах до границы с Архангельской областью.

Не стал уточнять до метра. Страна большая.

Э-э-э... А с какой целью?

Очень странный вопрос. С целью любопытства,что вообще этим кто то занимается. Не из органов я,и не вор цветного металла. Злых намерений не имею.

[SergeKomarov]

Не из органов я ...

А вот, с ними я, как раз, дружу.
Мой Федеральный проект "Индивидуальное радиовещание в России" с ними согласован ещё аж с 2006 года.
А в 2009 и в 2012 рабочие частоты официально выделялись при их непосредственном участии.
Вот:
РИЧ на средневолновое радиовещание: https://www.cqf.su/documents/RICH-MW-2012.pdf
РИЧ на дальнюю экспедиционную радиосвязь: https://www.cqf.su/documents/RICH-3370.pdf
Ну, собственно, эта связная антенна и сделана в соответствии с этим РИЧ под Фиксированную и подвижную службу..
Заодно, конечно, прихватывает еще несколько диапазонов:
3000 - 3200; 3200 - 3400; 3500 - 3800; 3950 - 4000; 5900 - 6200; 7000 - 7200; 7200 - 7500.


И сейчас тоже c ними всё согласовано.

А то, как бы я так свободно издавал бы книги по ИРВ, вёл бы рубрику ИРВ в журнале "Радиолюбитель"....
С ними всё согласовано и получено "Добро".

[SergeKomarov]

катастрофично нужны "вторые руки". Зашиваюсь.

А по факту, всё сделал сам. Как говорят: "Глаза боятся, а руки делают!"
По минимуму, конечно, но таки ж сделал, и включился, и в срок успел.

За сутки до официального выхода в эфир, состроил передатчик на антенну, намотал на кольце и подключил понижающий автотрансформатор 4:1 и высокодобротную удлинительную катушку из самомотанного литцендрата из фторопластового провода с серебрёными жилами 7 х МС16-13 - 0,2.
Зажёг на штыре проходного изолятора неонку МН-3 ярким жёлтым светом.

А поскольку другой антенны кроме этой нет, ну, не успел собрать и поднять полноразмерную средневолновую, то с вещанием вышел в эфир на этой антенне. Она, конечно, жутко короткая для СВ вещания, но .... что есть....
21 метр антенного полотна при длине волны 202 метра - это ж 21 / 202 = 0,104 лямбды. Всё, что короче одной восьмой (0,125) практически не излучает. В райцентре на автомобильные приёмники уверенно принимается несущая (автопоиск приёмника останавливается на моём сигнале), но модуляция едва пробивается из шумов.
Ладно.... чего переживать.... На следующее лето - новая антенна - первоочередная задача!

Работаем!

[SergeKomarov]

Ну, вот, приехал в Москву.

10 декабря Летний полевой сезон 2024 года закончился.

[SergeKomarov]

Приехал на пересменку в начале марта 2025. Возобновил вещание со связной антенны. Вещательную ещё не поставил.

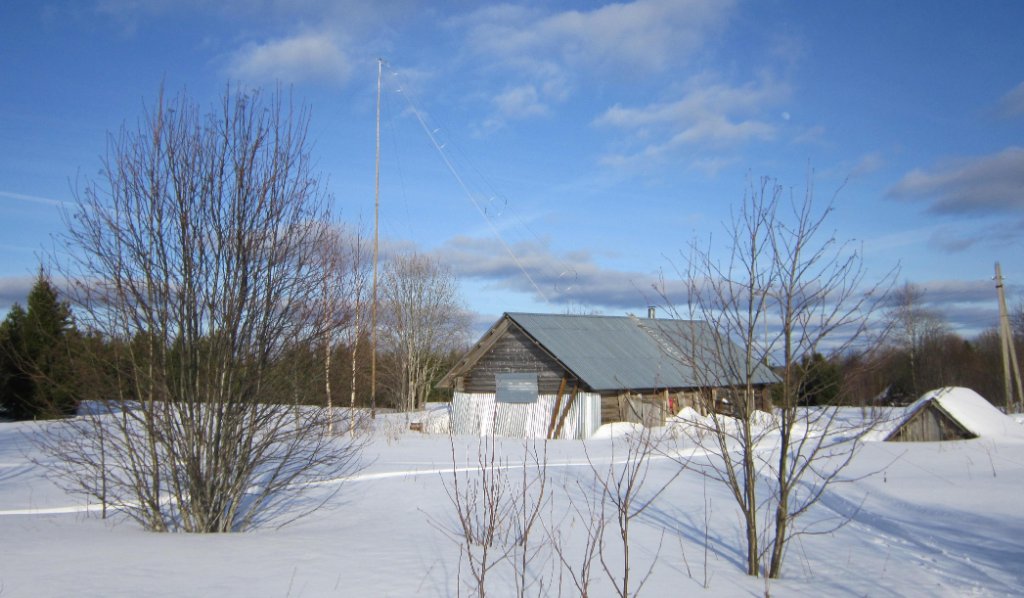

Март - здесь зима. Но красиво!

[SergeKomarov]

Весь летний полевой сезон 2025 года связная антенна работала как вещательная передающая.

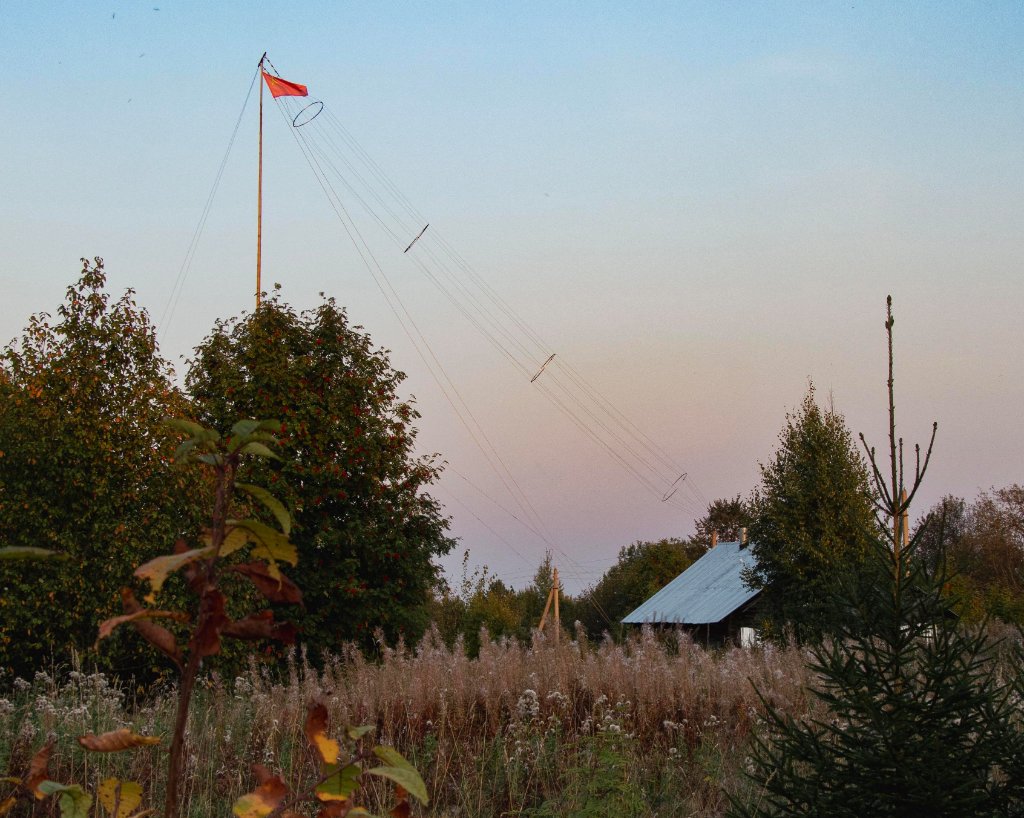

Никаких работ по этой антенне не проводилось. Вот она - вид сбоку (с запада на восток).

Ну, да, она 0,104 лямбды на рабочей частоте 1485 кГц. Это около минус 10 дБ ослабления сигнала передатчика.
Но это лучшее, что есть, пока не сделана полноразмерная 42-х метровая зонтичная средневолновая антенна.

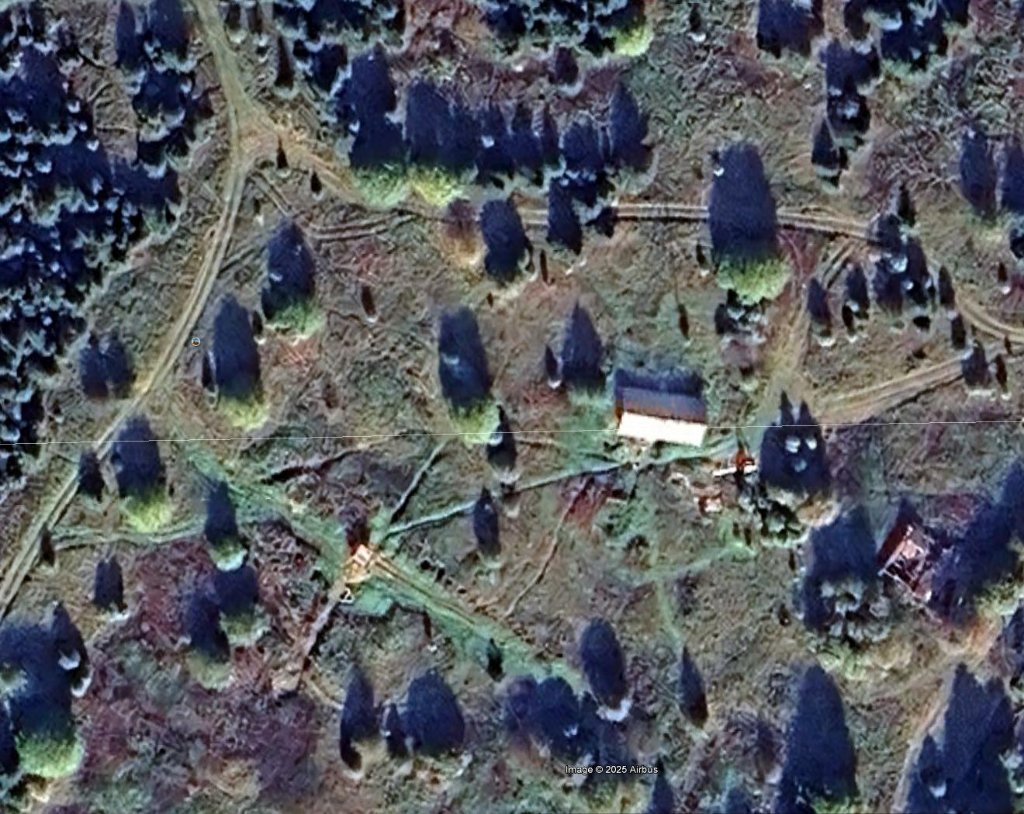

А на этом сентябрьском спутниковом снимке 2025 года, если приглядеться, видно не только тень, но и саму мачту связной антенны.
Ну, и, стойплощадка 42-х метровой вещательной антенны видна прекрасно. Избушка перебралась на своё штатное место.
И прекрасно видна уже покрытая антисептиком и отработкой 18-и метровая лесина нижней секции вещательной антенны. Работаем!

На пересменку в марте 2026 года приезжать не планирую. В доме нет дров и обогреваться нечем.

[SergeKomarov]

Пока на установили передающую средневолновую антенну высотой 42 метра, эта связная антенна продолжает выполнять функцию вещательной.
Иных вариантов нет.

С 21 по 24 июля 2026 года приезжал радиоинженер Александр Гаврилов из Тверского филиала РТРС (отпустили на неделю, но минус дорога и 3,5 дня осталось) и в рамках радиомарафона, посвящённого 25-и летию РТРС провёл несколько радиосвязей на своём 5-и ваттном походном трансивере.

Так, что эта антенна 22 июля около двух часов ночи (после окончания вещания) таки-поработала по своему прямому назначению, как связная!

Технические подробности:

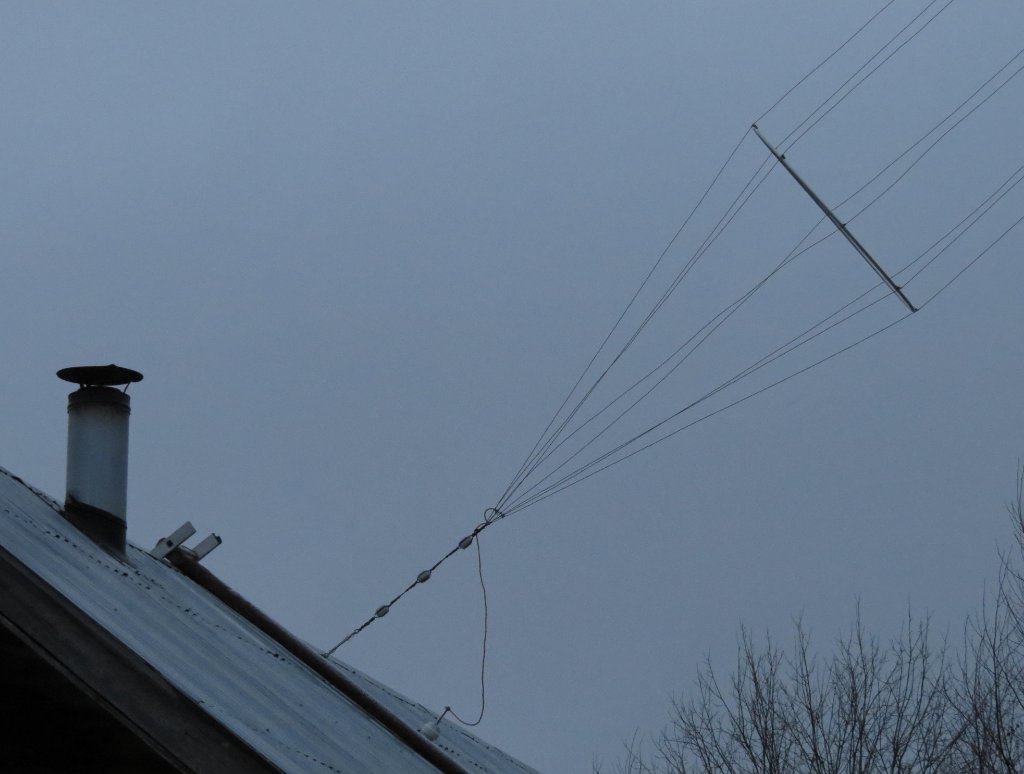

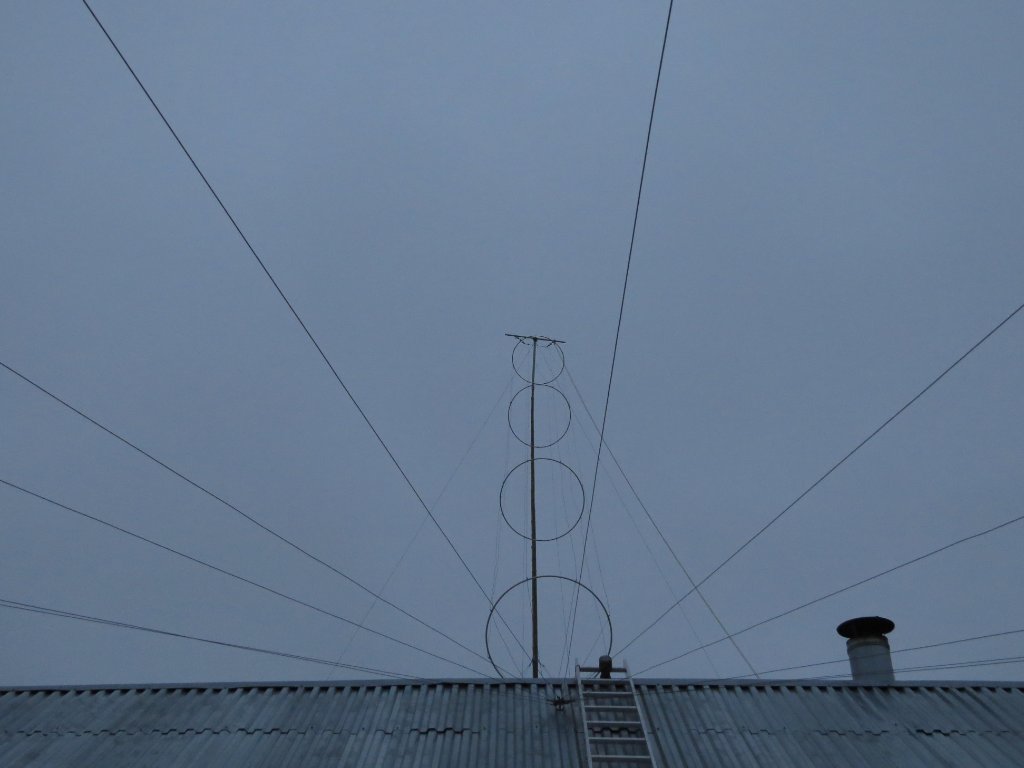

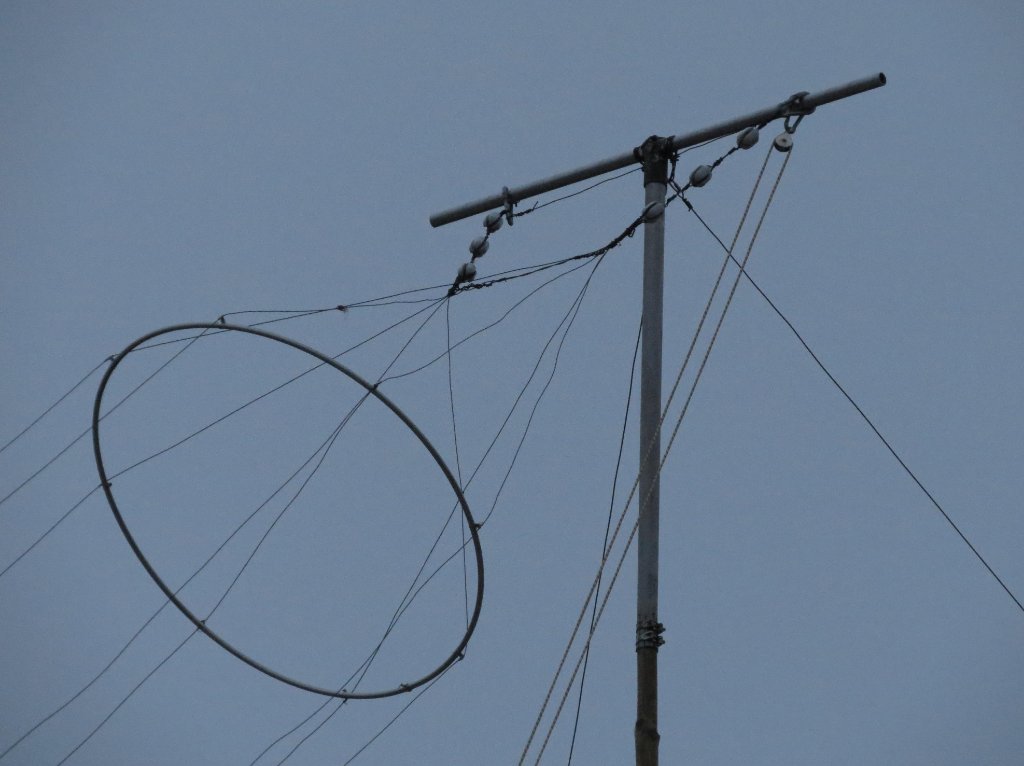

Вибратор толстый, восьмипроводный, длина 22 метра, диаметр обручей 1200 мм.
Повешен под углом 45 градусов с крыши (высота 4,5 метра) на мачту, высотой 21 метр.
Противовесы у антенны не резонансные. Железная крыша и плюс 11 лучей по 24,5 метра, расходящиеся веером с крыши в секторе 90 градусов.
Концы противовесов соединены вместе по дуге, которая заземлена в пяти точках стальными уголками 45х45х1000 вбитыми в землю.
Материал проводников вибратора, лучей противовесов и заземляющей дуги - проволока БСМ-1 диаметром 2,5 мм.

[SergeKomarov]

А это подробности проведённых радиосвязей:

Оператор: Александр Гаврилов.
Позывной: R3ICZ / 1
Местонахождение: Деревня Дорковская Вожегодского района Вологодской области.
Трансивер: Xiegu G106
Выходная мощность: 5 Вт
Диапазон: 40 метров.
Дата проведения радиосвязей: 22 июля 2026 года.

Время: 01-10 MSK
Корреспондент: RN6LLV
Имя оператора: Алексей
Местонахождение: Белая Калитва
Переданный рапорт: RS 59+20
Полученный рапорт: RS 59+10
Расстояние между корреспондентами:

Время: 01-14 MSK
Корреспондент: R3DPH
Имя оператора: Александр
Местонахождение: Пушкино МО
Переданный рапорт: RS 58
Полученный рапорт: RS 52 сильный фединг (оно и понятно дальность около 550 км - почти мёртвая зона).

[AYuGavrilov]

Померял расстояние по прямой д. Дорковская - Белая Калитва - составляет 1628 км! На 5 Ватт! Диапазон 40 метров. Так что лучший усилитель-хорошая антенна. Никакие киловатты не нужны, и здоровье гробить.
А на диапазоне 80 метров, где киловатт-норма, на те же 5 Ватт, связь с Подмосковьем - тоже хороший результат. Отвечали и с более низким раппортом, но я их слышал отлично. Виной в низком раппорте помехи от импульсных БП в городе, плюс помехи от киловаттных любителей с широченной полосой. Если бы трансивер с бОльшим динамическим диапазоном, с выходной мощностью 100 Вт., то экспедиционная связь будет в радиусе 500-600 километров уверенно.

[SergeKomarov]

А на диапазоне 80 метров, где киловатт-норма, на те же 5 Ватт, связь с Подмосковьем - тоже хороший результат.

Спасибо, Александр!
Уточните по аппаратному журналу, какая связь была на каком диапазоне.
Помнится, мы начали с диапазоне 80 метров.
А потом я спустился с чердака и пошёл в дом, а Вы перешли на диапазон 40 метров.
Но с какими корреспондентами Вам удалось связаться, я не помню.
