Простой DDS синтезатор

[a_klyuev]

Продолжение.

С целью упрощения конструкции, в прошивке устройства предусмотрены только две опции настройки -
1. Выбор канала
2. Калибровка опорного генератора

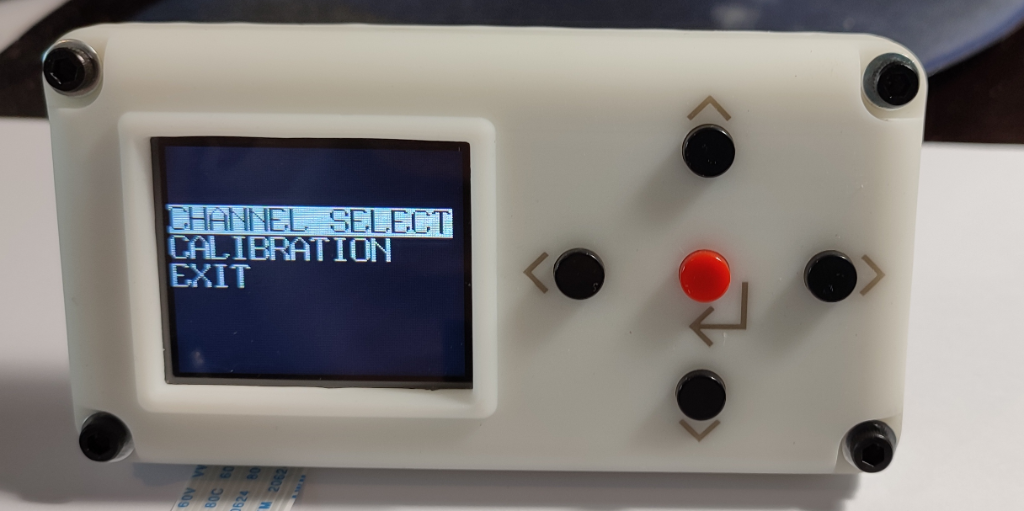

Главное меню (Включается по длительному - более 3-х сек - нажатию красной кнопки):

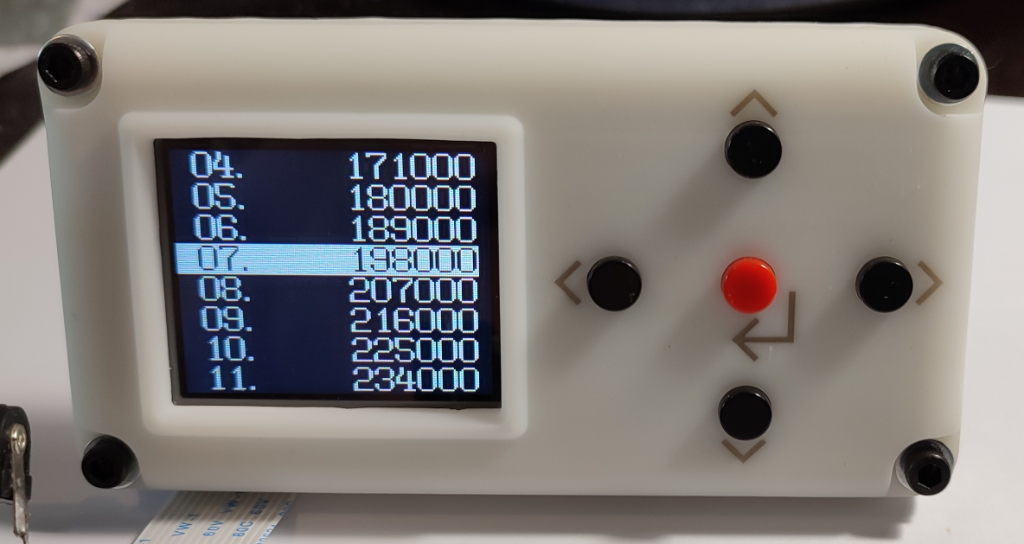

Выбор канала:

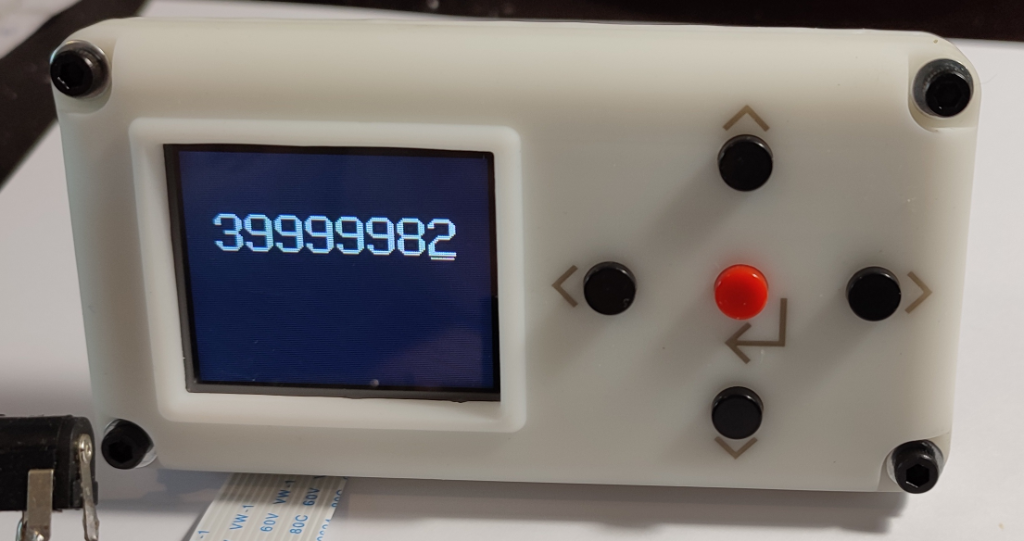

Калибровка:

Выбранные значения - Канал и калибровка - запоминаются во встроенной энергонезависимой памяти и восстанавливаются после выключения / включения устройства.

[a_klyuev]

Продолжение.

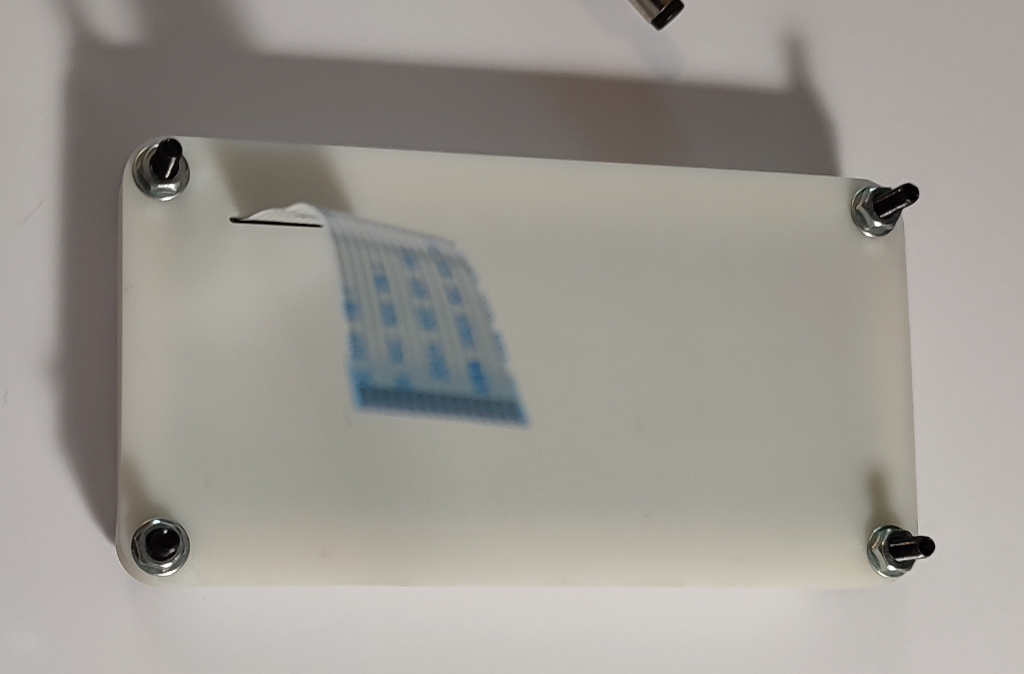

Дисплейный модуль, вид сзади:

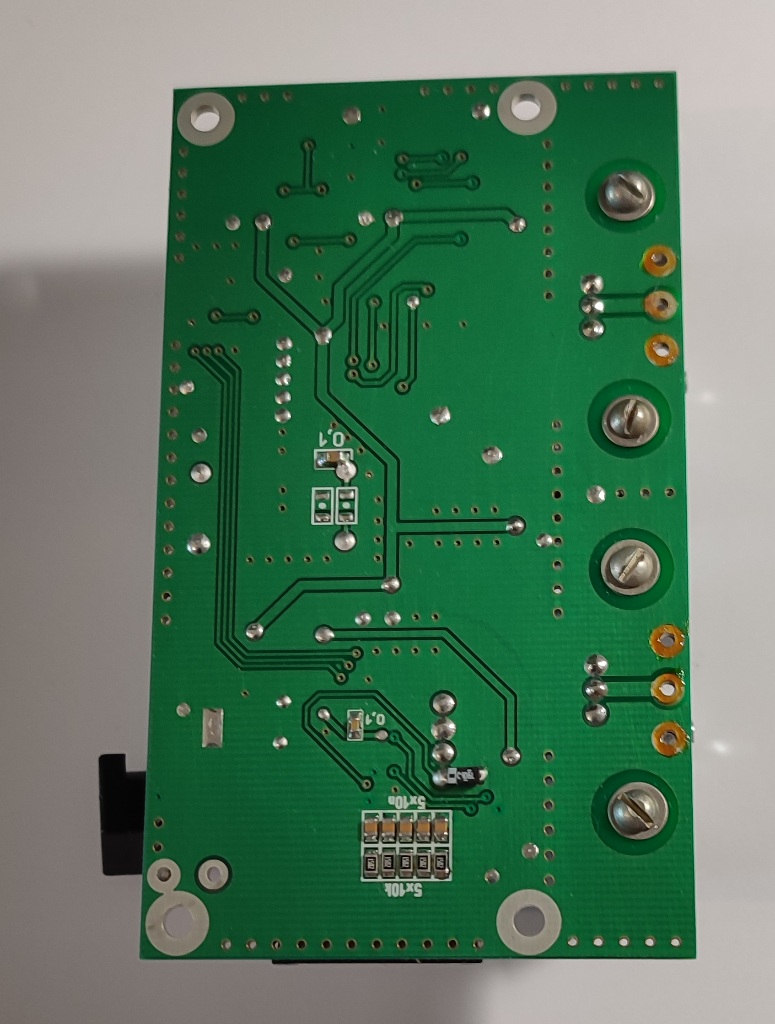

Синтез, вид снизу:

Синтез можно расположить в подвале шасси передатчика, ближе к лампам.
А дисплейный модуль можно прикрутить к передней панели передатчика.

Если нет желания украшать переднюю панель дополнительными модулями управления,
дисплейный модуль можно использовать только один раз - для первоначальной настройки, а потом его просто отключить.
Однако, при отсутствии дисплейного модуля, будет сложно судить о работе синтеза.


Остается самое сложное - подготовить документацию.

[SergeKomarov]

Привет! ЗдОрово!
Но, извини, вникать уже некогда. Завтра с утра уезжаю в деревню на полгода, до середины ноября, а точнее, до снега. Будущую зиму проведу в Москве.
Сейчас собираюсь и все мысли лишь о том, чтобы взять всё нужное и не перегрузить машину ненужным на эти полгода. То есть, голова занята оптимизацией.

Помимо того, что надо привести деревенский дом в состояние пригодное для круглогодичного жилья, собираюсь там построить радиоцентр:
Строительство сельского радиоцентра Индивидуального радиовещания

и в самом доме - аппаратно студийный комплекс: https://www.cqf.su/technics-ASK/village-ask.html

Так, что разбираться с ДВ синтезатором буду в конце ноября, как вернусь в Москву. Если ты сам его испытаешь, будет здорово.
Проверить его в работе можно вот в такой схеме, пересчитав её на длинные волны: https://www.cqf.su/technics/WKS-2f-50.html
Радиолампы можно взять любые тетроды или пентоды с отдельным выводом антидинатронной сетки, которую надо землить (а не соединять с катодом).
Можно попробовать 6Ж5П, 6Ж52П, 6П9, 6П15П. Оптимально, конечно, 6П37Н-В.

В деревне мобильной связи и интернета нет. Надеюсь, что в июне мне поставят в дом проводной телефон с дисковым номеронабирателем.
Кабель со свободной парой в деревне есть. Провод от кабеля до дома (100 метров полевика П-274) буду тянуть сам.
Аппарат купил. Уже упаковал. Тип: PTT-1950. Вот такой: http://rt20.getbb.ru/viewtopic.php?t=103467

[a_klyuev]

...Но, извини, вникать некогда...

Да там вникать-то собссна нечего. В передатчике прикрутить 4 болта (если крепить дисплейный модуль - то еще плюс 4, да щель пропилить для шлейфа) и припаять 4 провода - 2 стоки транзисторов к катодам и 2 питание.

Самая сложная операция - калибровка - выполняется 1 раз.
Далее - выбрать канал, и можно вещать.

... Завтра с утра уезжаю в деревню на полгода, до середины ноября, а точнее, до снега. Будущую зиму проведу в Москве.
...собираюсь там построить радиоцентр:
и в самом доме - аппаратно студийный комплекс: https://www.cqf.su/technics-ASK/village-ask.html

Я так понимаю, что аппаратуры в этом году в доме не будет? Потому как бросать аппаратуру на зиму в неотапливаемом доме - некомильфо. Да просто тупо разворовать могут. Места глухие, волки разные бродят, на двух ногах в т.ч. ...

... разбираться с ДВ синтезатором буду в конце ноября, как вернусь в Москву. Если ты сам его испытаешь, будет здорово.
Проверить его в работе можно вот в такой схеме, пересчитав её на длинные волны: https://www.cqf.su/technics/WKS-2f-50.html
Радиолампы можно взять любые тетроды или пентоды с отдельным выводом антидинатронной сетки, которую надо землить (а не соединять с катодом).
Можно попробовать 6Ж5П, 6Ж52П, 6П9, 6П15П. Оптимально, конечно, 6П37Н-В.

Радиолампами я очень давно не занимался. Из радиоламп осталась только одна ГУ-29, и то только потому, что сохранился корпус моего самого первого трансивера, вместе с ней. Но я так понимаю, что она не подойдет, у нее защитная сетка к общему катоду прицеплена - две фазы возможны только по упр. сетке.
Так что, обещать не буду.

...Тип: PTT-1950. Вот такой: http://rt20.getbb.ru/viewtopic.php?t=103467

ЗЫ. Сергей, напиши-ка мне на электронку адрес доставки, чтобы я мог выслать синтез.

PPS. Пока разрабатывал DDS, возникли мысли, как сделать подобный синтез, но PLL, с опорником 10 Мгц.
Летний образ жизни будет мешать, конечно, но думаю, что до ноября успею изготовить.

[SergeKomarov]

А что-то я не углядел на плате микрухи стабилизаторов напряжения. Ты их не ставил? То есть, к синтезатору надо еще стабилизатор отдельный городить? От выпрямителя с фильтром не запитать?
А то ж я делал блоки питания под ламповые напряжения, но с учётом, что и синтезатор питаться от них тоже будет, но там стабилизаторов не ставил. 142 серия у меня везде стоит непосредственно на плате синтезатора.
Вот схемы и пример конструкции блоков питания: https://www.cqf.su/technics/PS-Sint-Udv.html

ГУ-29 не годится еще по одной причине - у её двух половинок катод общий. А синтезатор качает лампы в катоды. Ну, разве что обе половинки соединить управляющими сетками и анодами в параллель и поставить две таких лампы. Так можно.

В принципе, можно и лучевые тетроды ставить в эту схему. Я пробовал 6П43П - работают очень хорошо.
Вот: https://www.cqf.su/technics/transmitter-10W-p1.shtml
Можешь и в этой схеме пересчитать линейно реактивности выходной колебательной системы на длинные волны. Работать будет.

Почтовый адрес сейчас отправлю.

[a_klyuev]

...А что-то я не углядел на плате микрухи стабилизаторов напряжения...

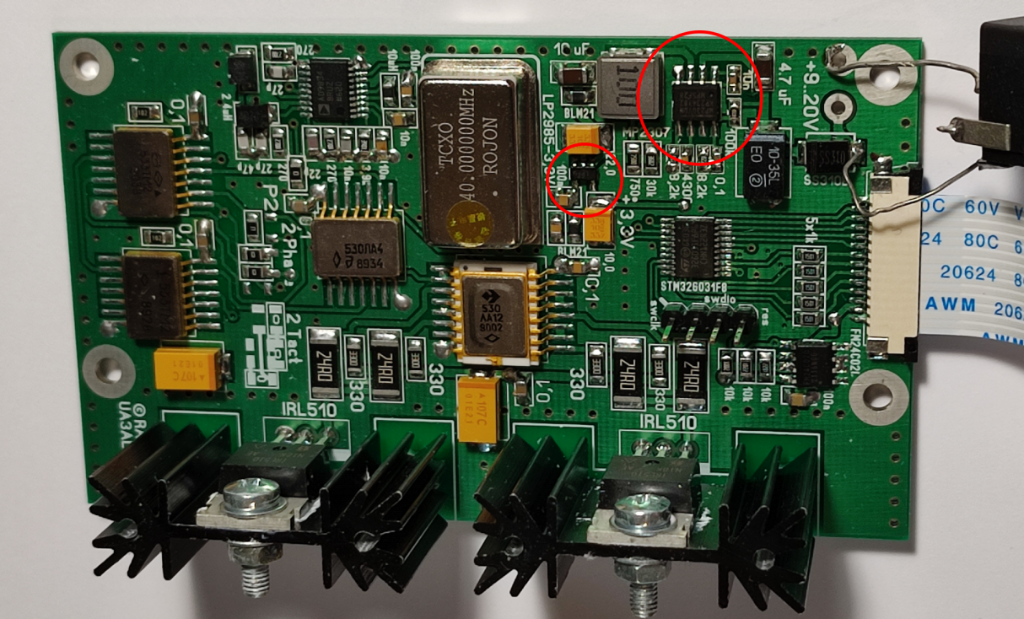

Ну как же, есть такие:

Я видел в твоей схеме 17 вольт - годится. Можно запитывать от 9 до 20-ти вольт. Можно и больше, если добавить балластный резистор, с учетом потребляемого тока 85 мА.
Можно и от простого выпрямителя, без стабилизации.

...
ГУ-29 не годится еще по одной причине - у её двух половинок катод общий. А синтезатор качает лампы в катоды. Ну, разве что обе половинки соединить управляющими сетками и анодами в параллель и поставить две таких лампы. Так можно.

ГУ-29 имеется только одна.

Была у меня тут мысль, попробовать ГМИ-11, но пока не додумал.
А можно было бы легко кило снимать с пары, если не больше.

[SergeKomarov]

Ну, да, не углядел. Значит всё замечательно!

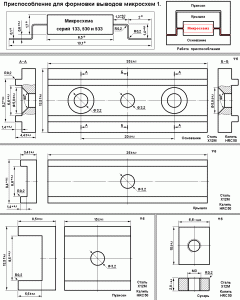

А вот формовка выводов микрух 530 и 533 серий по ТУ должна быть такая:


(6.16 КБ) 0 скачиваний

Для ГМИ-11 придётся полевики 700 вольтовые ставить на выход. У неё напряжение запирания 600 вольт. И ток катода до 20 А. Так, что с IRL510 не прокатит. Придётся драйвер ставить с ТТЛ на КМОП. Транзисторы серии IRL высоковольтными не бывают.

Ладно.... Отключаюсь. Надо собираться.

[a_klyuev]

...формовка выводов микрух 530 и 533 серий по ТУ ...

Ну, ТУ не ГОСТ, поэтому позволю себе не переформовывать.

...Для ГМИ-11 придётся...

Да Бог с ней. Еще, в этом мире, транзисторы существуют. Может потом придумается что...

Кстати, IRL510 сами по себе, без ламп, при питании 50 в, могут несколько больше 10 ватт выдать.
Надо только температурные условия им создать.
Ну и низкоомный выход согласовать.

...Ладно.... Отключаюсь. Надо собираться.

Счастливой дороги. Ни гвоздя, ни жезла.

[SergeKomarov]

Переформовывать, конечно, не надо, но посадочные места под микрухи надо на плате чётко выдерживать по размерам. Это на будущее. Для таких микрух ГОСТ-ов не бывает. Основной закон - ТУ.
У меня на платах синтезаторов это выдержано точно. И даже приспособления для формовки выводов заказал на заводе и мне их сделали ещё аж в 2010 году.

ГМИ-11 - это, разумеется, перебор. Хотя..... Работать будет. Правда, придётся на отдельной плате сделать выходной каскад с полевиками, чтобы импульсы тока в 15А не сбивали бы своими наводками процессор. И вывод стока тянуть к катоду максимально коротким проводником в виде широкой медной ленты, шириной в 15 - 20 мм и толщиной 0,3 мм. И исток полевика землить очень хорошо, по площади. - Поверхностный эффект и большие импульсные токи... Но вообще-то я не собирался в синтезаторах для ИРВ управлять более мощными лампами, чем ГУ-74Б.

Спасибо за пожелание.

[a_klyuev]

... посадочные места под микрухи надо на плате чётко выдерживать по размерам...

С этим нет проблем. Посадочные места соответствуют ТУ.

...И даже приспособления для формовки выводов заказал на заводе и мне их сделали ещё аж в 2010 году.

Вот чего нету, того нету, формовал вручную, как сумел.

[SergeKomarov]

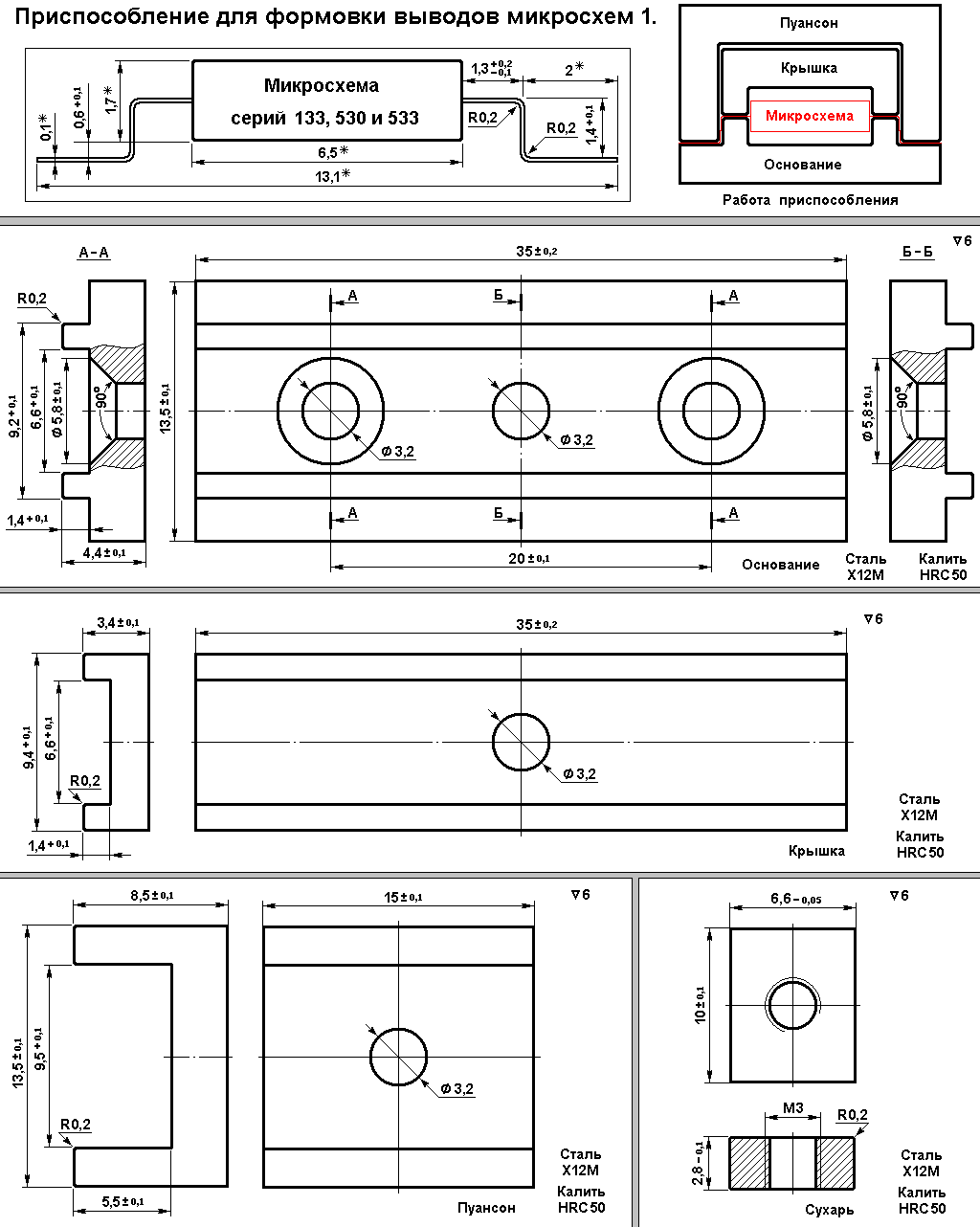

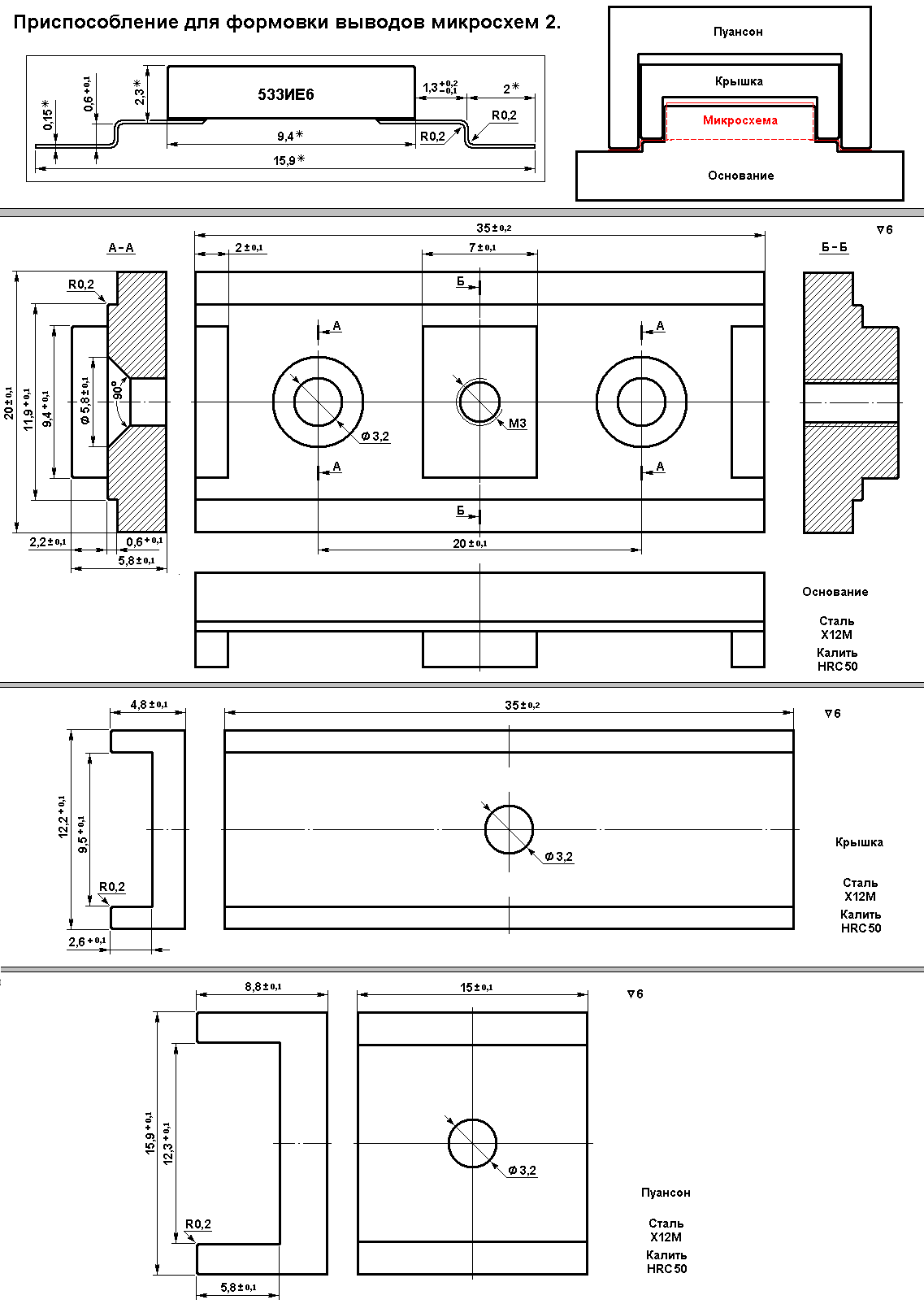

Формовочные приспособления для 14-и выводных корпусов и для 16-и выводных 533ИЕ6:

[SergeKomarov]

У меня в соседней деревне, где я живу, пока в моём доме жить нельзя, появился интернет. Так, что по утрам и вечерам, могу тут появляться.
А сам занимаюсь вот чем: Восстанавливаю деревенский дом, чтобы потом построить на сеновале Аппаратно-студийный комплекс.

[a_klyuev]

Хорошо.
Заканчиваю последний документ - Руководство пользователя.
Много работы, мало времени, так что прошу прощения за задержку.
Как только закончу - выложу пакет документов здесь.

ЗЫ. Как лучше аппарат в деревню доставить, наверное только Почта России?

[SergeKomarov]

Да. Только Почта России. Адрес у тебя есть. Но не торопись. Сделай хорошо, и не важно, что медленно.
Всё равно, до конца августа, а то и сентября, я его включить не смогу. Видел фотографии в соседней теме про Строительство Аппаратно-студийного комплекса в деревенском доме, что у меня в избе творится? Печка новая уже есть (стоит, как положено, на фундаменте), на стене телефон есть (с дисковым номеронабирателем и с трубкой, висящей на рычаге), а пола пока нет. Нет и регулировочного рабочего места. Нет даже столов. Всё оборудование упаковано по ящикам, сумкам, мешкам и свёрткам и лежит на чердаке и на бывшем сеновале. Пока не положу в избе в 200-ах мм над землёй чёрный пол из 50 мм старых досок, и через 150 мм воздушного промежутка - чистый пол, опять-таки из досок, но уже новых, толщиной тоже 50 мм, ничего радиотехнического делать не буду. Вместо внутренних рам надо поставить стеклопакеты. Внешние деревянные рамы оставляю, лишь немного "причесав", чтобы внешний вид у дома остался в классическом деревенском стиле середины прошлого века. А денег - лишь инженерная пенсия. Хотелось бы до осенних холодов "наскрести" с пенсии на новые доски для пола и на семь трёхстекольных стеклопакетов 520 х 780, толщиной по 40 мм.
Вот такие гайки.
Работаем!

[a_klyuev]

Ну вот, закончил документ "Руководство пользователя".
https://wdho.ru/6Rng
Как всегда тянул до последнего, но все-таки первая версия документа обозначилась.
Сергей, посмотри, может добавить чего надо.

И еще такой вопрос - пересылка в деревню все еще актуальна?

[begin_end]

Продолжение.

С целью упрощения конструкции, в прошивке устройства предусмотрены только две опции настройки -
1. Выбор канала
2. Калибровка опорного генератора

Выбранные значения - Канал и калибровка - запоминаются во встроенной энергонезависимой памяти и восстанавливаются после выключения / включения устройства.

Приветствую. Если уж это универсальный длинноволновый синтезатор, я бы предложил добавить в прошивке пару специфических каналов - 78кГц и 120кГц.
Как было проверено, при петлевом ДВ вещании старые трехпрограммные приемники весьма неплохо оживают внутри контура, без подключения к проводной линии. Может быть актуально кому-то.

[a_klyuev]

...я бы предложил добавить в прошивке пару специфических каналов - 78кГц и 120кГц....

Добавить - без проблем.
Если Сергей одобрит - он же у нас главный постановщик задачи.

Но можно поступить еще проще.
Я планирую выложить все исходники проекта в общий доступ.
Как сказал поэт, "Твори, выдумывай, пробуй..."(с).
Сможете изменять по своему усмотрению.

[SergeKomarov]

Ну, привет, Уважаемые!
Проснулся ночью и увидел Вашу переписку. Пью чай. Вприхлёбку читаю Ваши мысли....

Насчёт 78 и 120 кГц - очень верное добавление. Если добавишь, будет хорошо.
Сам не подумал. - Очень хорошо, что тема живёт здесь на форуме. Спасибо за идею!

Исходники - в открытый доступ - замечательно! Но сначала подготовь статью. Пойдёт в журнал "Радиолюбитель". Там с мая 2016 заведена рубрика "Индивидуальное радиовещание". Я к твоей статье напишу вводную часть, чтобы было понятно, откуда "ноги растут", а сама статья пойдёт , разумеется, за твоим авторством.
В качестве "рыбы" для статьи можешь взять мою про первый синтезатор, добавив туда твои специфичные темы и выкинув то, что не нужно.
Вот ссылки:
Часть 1. Параметры, структурная схема и принцип работы. https://www.cqf.su/technics4-1a.html
Часть 2. Элементная база и принципиальная схема. https://www.cqf.su/technics4-1b.html
Часть 3. Конструкция, детали, сборка, регулировка. https://www.cqf.su/technics4-1c.html

Насчёт пересылки в деревню - актуально. Вот только вопрос - дойдут ли у меня руки размотать по окрестностям петлю из километра полёвки? Хотя, для 78 кГц можно было бы и 4 километра размотать, но это более актуально для города, чем для сельской местности....
Но всё равно, присылай. Адрес здесь открыто "светить" не хочу. В личной переписке он есть. Только хорошо упакуй. И будем надеяться, что почта России посылочку доставит.

Сейчас сам занят вот этим: Восстанавливаю деревенский дом, чтобы потом построить на сеновале Аппаратно-студийный комплекс.
И вот этим: Строительство сельского радиоцентра Индивидуального радиовещания - Здесь пока застопорилось. Не могу найти трёхметровый кусок стального швеллера 16У (шириной 160 мм и боковины с уклоном). Но поскольку по дому работы навалом, не простаиваю. Проводку делаю с нуля. Пока дом 8 лет стоял бесхозный, вандалы выгребли из него весь металл.
Полазайте по темам. Там и фотки есть.
Сюда можете тоже зайти: Хозяину этого сайта и форума 1 августа 2023 года исполнилось 70 лет - тоже есть фотки.

Работаем!

[SergeKomarov]

Скачал твой файл. Просмотрел по диагонали.
Ха!
Так ты уже всю статью написал! И за двойным авторством....
Ну, да.... Там же и мой кусок схемы есть.... Спросони забыл про это... Тогда всё правильно.

Подробно читать буду завтра вечером. А сейчас - спать.

[SergeKomarov]

Ну, вот, прочитал.
Кое-что дописал по своей части, особенно, по монтажу синтезатора в передатчик. Файл пришлю на почту. Х-м... А объём файла более 13 мегабайт....
Будем надеяться, что "пролезет". Наверное, картинки очень большие по объёму. Я обычно в вордовский файл вставляю картинки с небольшим разрешением, а для публикации в журнале или ВЕБ-мастеру для размещения на сайте, отдельно направляю коллекцию полноразмерных картинок.

Пошли по вопросам.
1. В перечне элементов в трёх местах указана микросхема U5 (по схеме - это стабилизатор напряжения) и во всех трёх - разная. Мало того, в третьем случае - это 530ЛА1 - ну, уж, никак такое быть не может.
2. Перечень элементов имеет гостированный порядок (если мне не изменяет память): Резисторы, Конденсаторы, Диоды, Транзисторы, Аналоговые микросхемы, Цифровые микросхемы, Микропроцессоры, БИС иного назначения, Моточные изделия (Катушки, Дроссели, Трансформаторы).
3. Резистор R14 (по схеме 100 килоом), по идее, должен задавать уровень логического нуля для микросхемы 530ЛА4. Однако, входной вытекающий ток "нуля" у ИС ТТЛШ 530 серии - 2 мА. То есть, для того, чтобы обеспечить уровень нуля в 0,5 вольта, максимальный номинал резистора должен быть не более 220 ом. У меня в схеме именно столько и стоит. Если же такой ток берёт на себя выход микросхемы U3, то он должен по ТУ выдерживать эти два мА входящего тока. Но тогда зачем нужен резистор R14 ?
4. В случае показанного на схеме варианта выхода с использованием сигнала разрешения, выходной формирователь импульсов работает по другому фронту сигнала SBOUT (из схемы исключён инвертор на 1/3 530ЛА4). Возникает вопрос - а фазовое дрожание фронта у микросхемы U3 одинаковое по обоим фронтам? А то ж мы расползёмся по спектру.... Я в своих схемах синтезаторов это учитываю. У ИС ТТЛШ фронты работают по разному.
5. Вопрос по микросхеме стабилизатора U5 - это, случаем, не импульсный преобразователь напряжения? Уж, больно у него обвес сложный.... Если так, то это плохо. Лишние наводки и ухудшение фазовых шумов. Если линейный, типа 7805 - то и слава Богу.

Ну, вот, это первое, что в глаза бросилось.

Файл со своими изменениями шлю по почте. Выложи его для скачивания в варианте "Версия 2".
