Восстанавливаю деревенский дом, чтобы потом построить на сеновале Аппаратно-студийный комплекс.

[Луга]

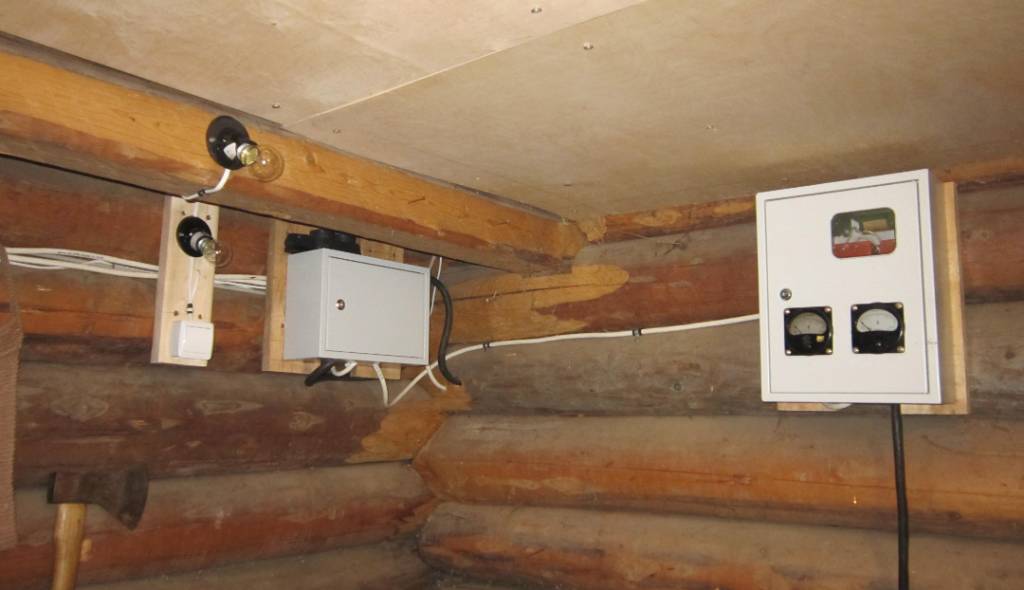

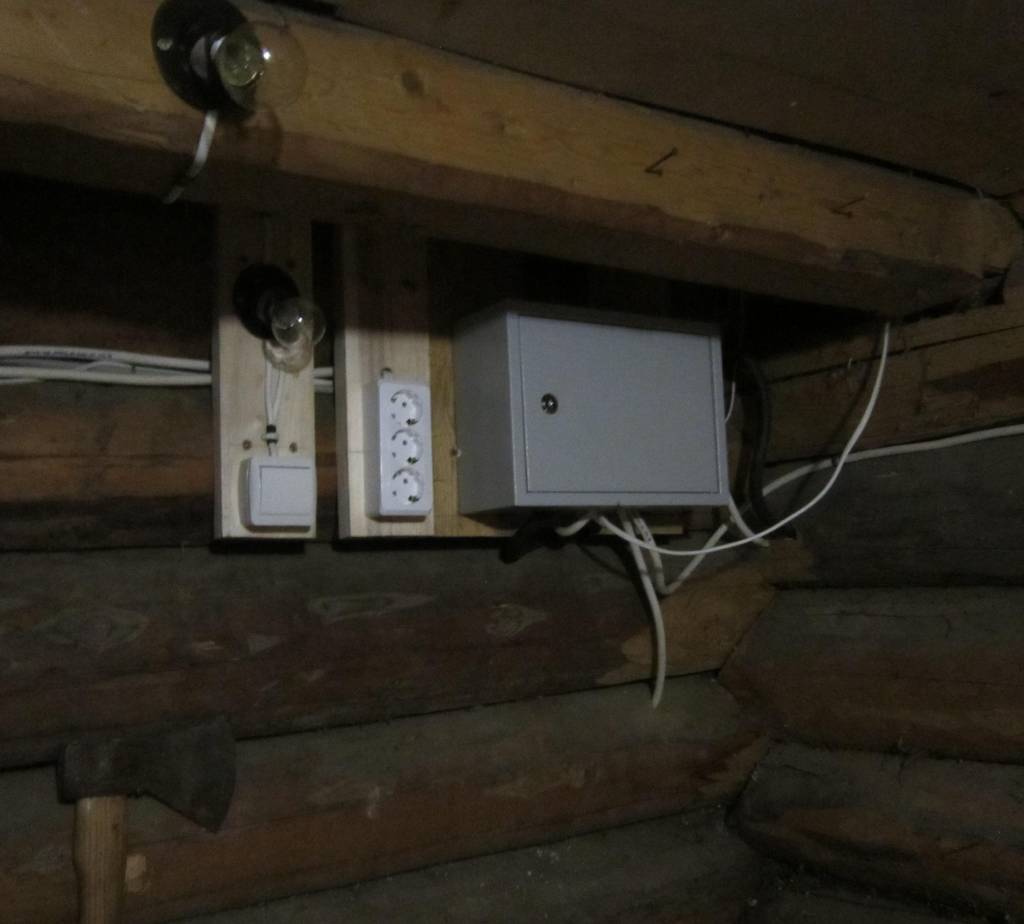

Пересобрал фазовращатель в железный ящик.

Полагаю, расчетам фазовращателя имеет смысл посвятить отдельный пост (статью).

[SergeKomarov]

расчетам фазовращателя имеет смысл посвятить отдельный пост

На статью не набирается.

Конденсатор сдвигает фазу на 60 градусов вперёд (опережение), дроссель сдвигает фазу на 60 градусов назад (запаздывание).
Дальше классическая электротехника.

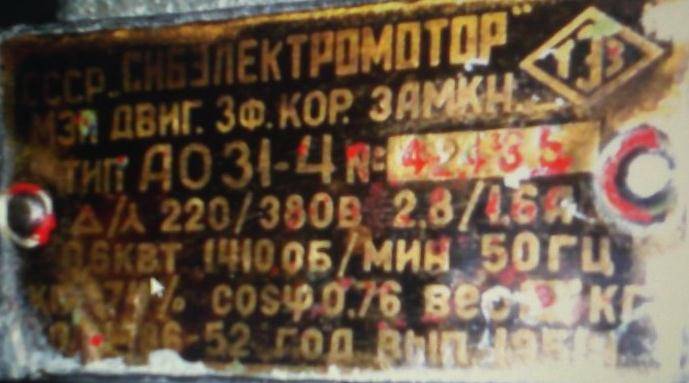

Мощность двигателя известна, напряжение 220 вольт, Включение обмоток треугольником. Токи считаются. Только не забывать про cosФ

Ноль и фаза однофазной сети сдвинуты друг от друга на 180 градусов.
С фазовращателем получаем:
- в емкостной ветви (вторая фаза двигателя): 180 + 60 = 240 градусов.
- в индуктивной ветви (третья фаза двигателя): 180 - 60 = 120 градусов.
Икс-эль = Икс-це = 2ПиfL = 1/(2ПиfC)

Завтра измерю все напряжения и здесь напишу.

[SergeKomarov]

Ну, вот, как обещал.

Напряжения на схеме в установившемся режиме (двигатель крутится).

Сеть, понятно, 220 вольт.
Напряжение на выводах двигателя 1 - 2 составило 224 вольта.
Напряжение на выводах двигателя 1 - 3 составило 190 вольт.
Напряжение на выводах двигателя 2 - 3 (показание вольтметра) 222 вольта.
Напряжение на дросселе 145 вольт.
Напряжение на конденсаторе 360 вольт.

При этом амперметр показывает ток 4,1 ампера.
