Восстанавливаю деревенский дом, чтобы потом построить на сеновале Аппаратно-студийный комплекс.

[SergeKomarov]

Пока жду посылку с резьбовыми карабинами и по антенне делать нечего, занялся домом.

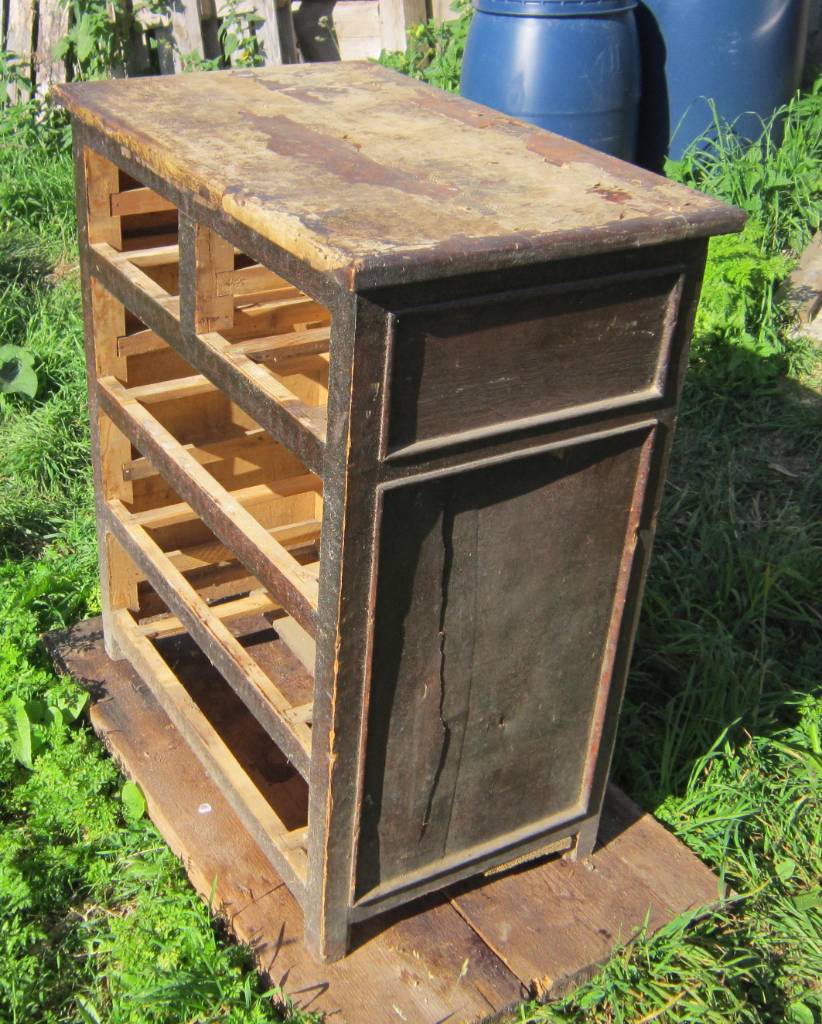

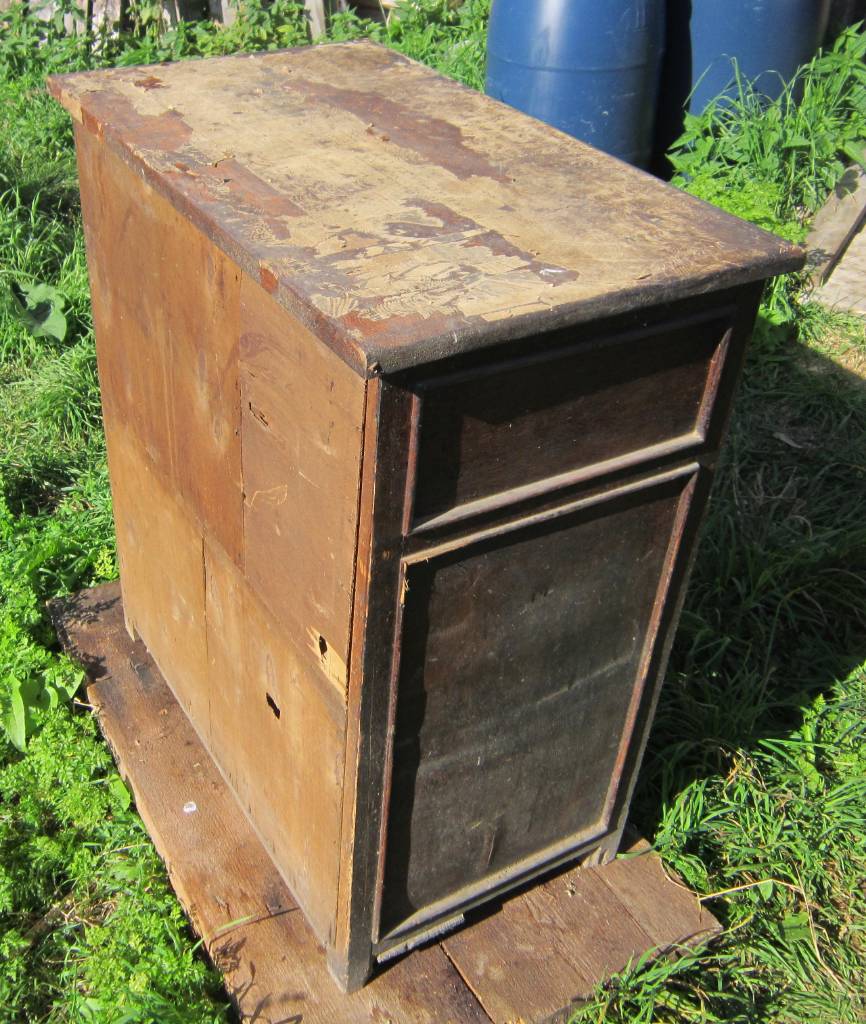

Мне достался очень хороший комод. Старинный. Сделанный местным столяром.
Буду его реставрировать. Уж, больно хорош! И в деревенском стиле.
Вынул ящики и вынес на двор обмести и почистить.

[SergeKomarov]

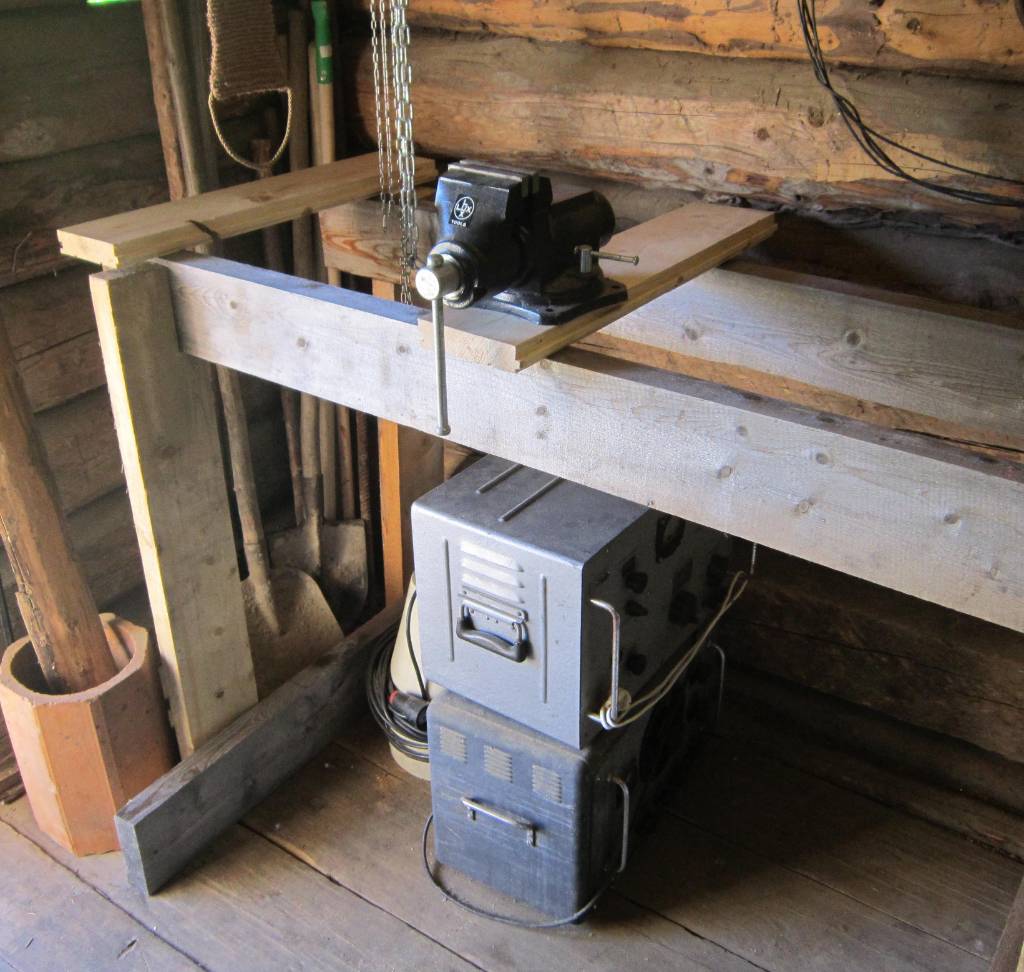

Как вынес комод, освободилось место и начал выкладывать детали для слесарного верстака.
Материал силовой конструкции - доски 50 х 150. Настил столешницы - шпунтованная доска 35 х 140.
Ширина верстака 163 см, глубина 75 см (что б станок встал), высота - 1 метр.
Высоту ещё буду уточнять, как слесарные тиски примерю.

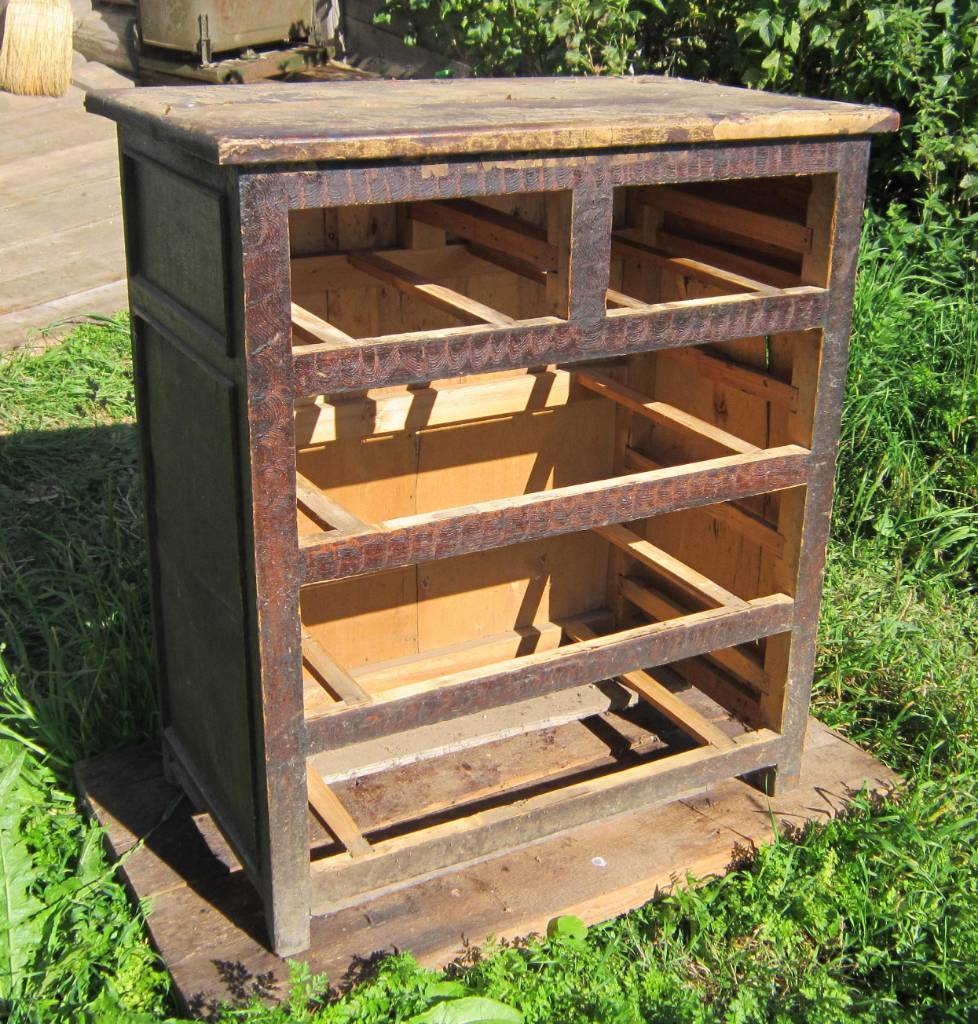

Потом занёс комод, нашёл ему в сенях место, вставил в него ящики.

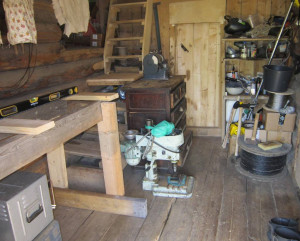

Вот так сейчас выглядят сени при взгляде от внешней входной двери.

После реставрации комод станет в доме. А станок НС-12А встанет на слесарный верстак.

[SergeKomarov]

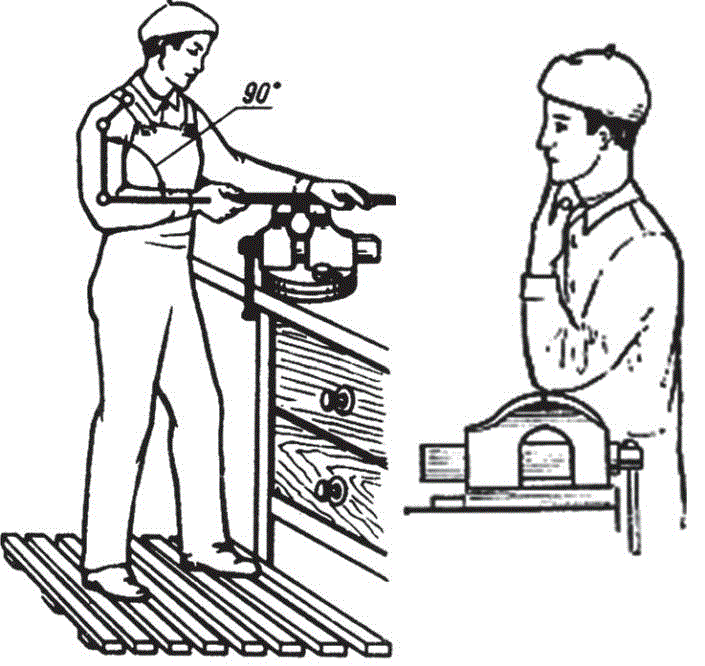

Примерил высоту верстака по тискам, поставив на губки локоть. Надо сделать ниже на 3 см.
Как раз, на толщину настила (шпунтованные доски толщиной 35 мм).

А решёточку нужной толщины под ноги девочке сделаю, если такая девочка в доме заведётся.

[Дикий Кот]

Или в доме за ночь не успеет остыть?

Вообще дом неплохо сглаживает колебания температуры на улице. Если есть окно, то его можно открывать днём и закрывать на ночь.

[SergeKomarov]

Сегодня лесовоз привёз с лесопилки полный кузов берёзовых горбылей.
Колоть не надо. Только попилить в размер по глубине печной топки.
Так, что, на зиму дровами я обеспечен.
Горбыли длиной чуть больше 2,5 метра. Рабочая длина топки в печи 0,75 метра.
Накладываем их в стопку и пилим бензопилой на 4 части. Как раз, по 65 см получается.

Присмотрелся. А в них встречаются вполне приличные доски 20 х 100.
Глядишь, из них и продуваемый дровяной сарай сделаю. Ну, если время будет.
А так, постепенно перепилю и перетаскаю в бывший хлев. Ну, что б по холоду за дровами недалеко ходить.

[АБТ]

Глядишь, из них и продуваемый дровяной сарай сделаю.

Берёза плохой строительный материал. Гниёт быстро и деформируется от влаги тоже, особенно доски.

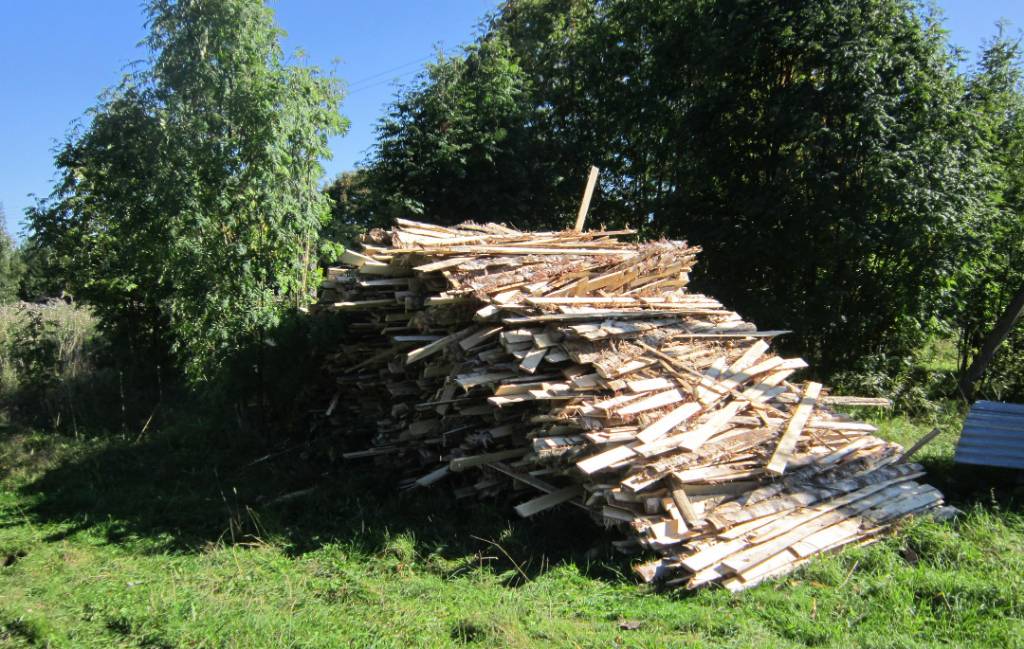

Хватит ли этой кучки для отопления дома на зиму?

[SergeKomarov]

Берёза плохой строительный материал. Гниёт быстро

Спасибо. Я этого не знал.
Значит буду покупать для дровника (дровяного сарая) еловые горбыли. Максимально дешёвый материал для продуваемого сарая.

Хватит ли этой кучки для отопления дома на зиму?

Сосед Костя говорит, что хватит с запасом. У меня дом хорошо тепло держит.

Кучка высотой на 40 см выше моего роста. А у меня 188 см.

Эту зиму планирую быть в Москве. Надо новый передатчик сделать.
А там..... как покатит. Дрова я купил на всякий случай.
Главное, дрова в доме будут.

_______________________________

Сегодня весь день сочинял конструкцию верстака и размечал детали.
Укоротил ноги на 3 см.

[SergeKomarov]

Приступил к сборке слесарного верстака.

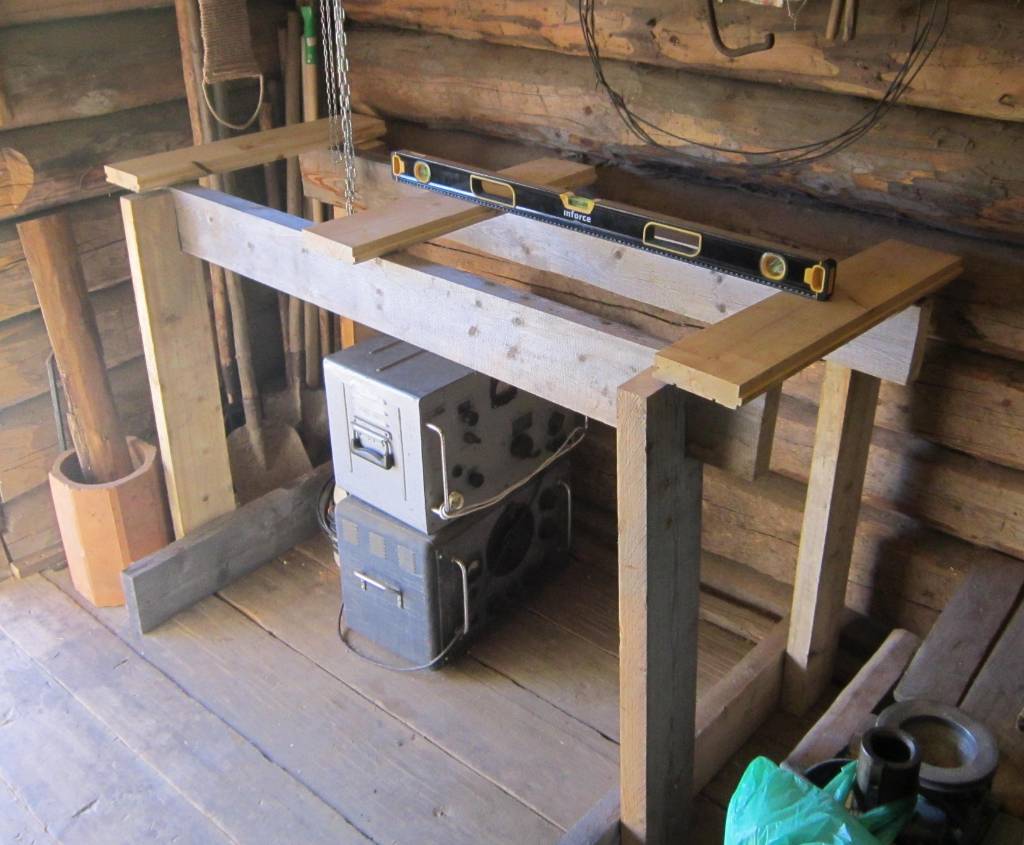

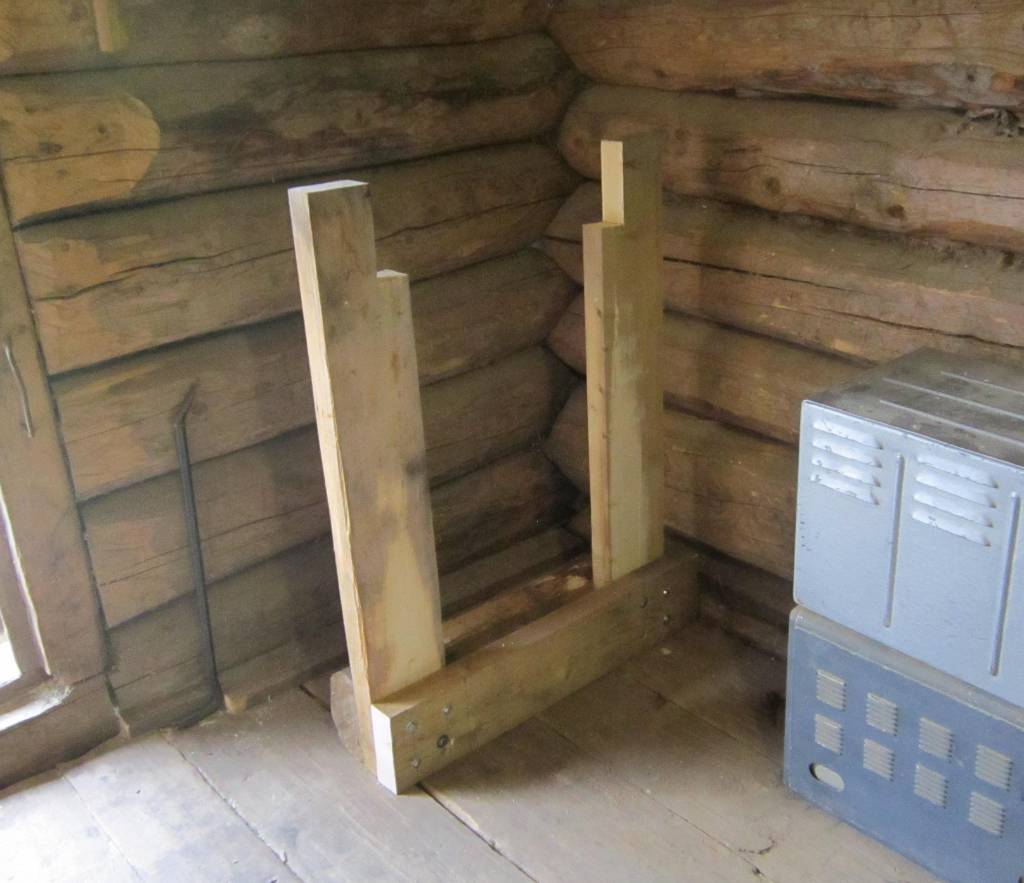

Помимо дел по хозяйству, собрал сегодня блок из двух левых ножек. От левой стены до центра ножки 400 мм.
Снизу-слева обрезок бруса 100х150. Справа от ножек - доска 50х150х720.
В каждой связке по четыре болта-самореза. Два 6х100 и два 8х150. Прочно получилось.

[АБТ]

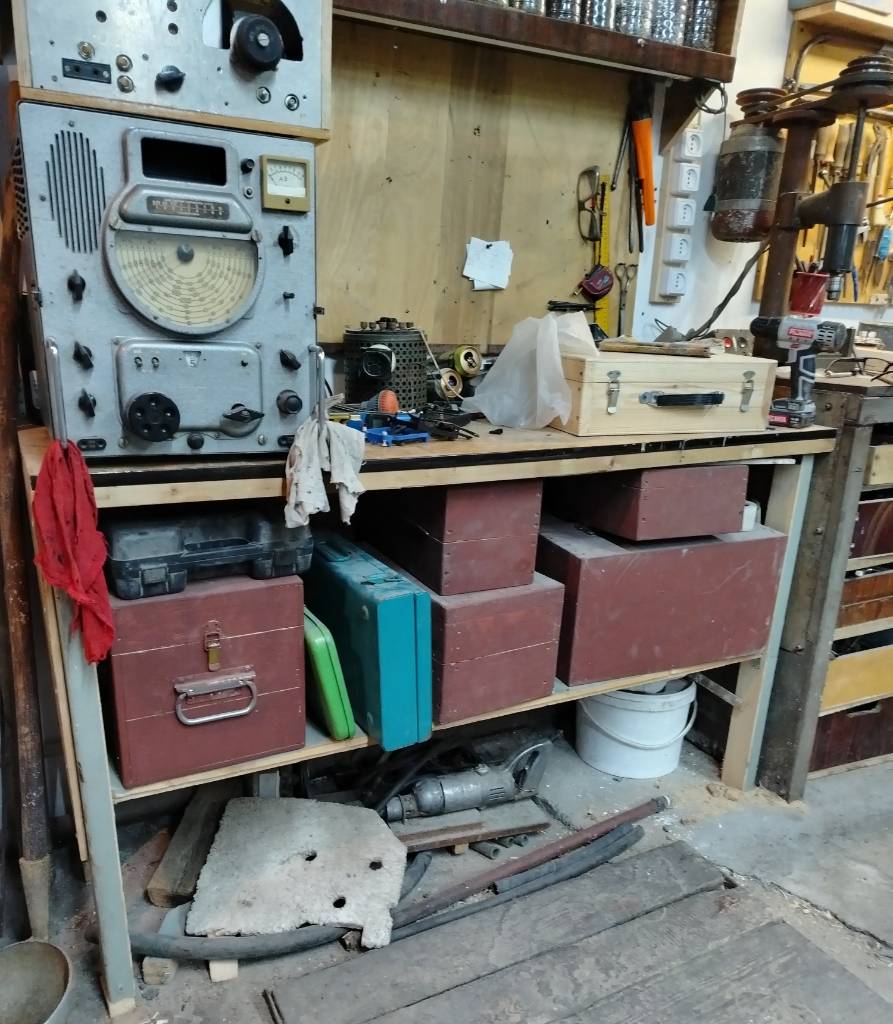

Прошлой осенью себе тоже сделал подобный верстак. Но полочка подверстаком кстати под ящики с различным электроинструментом. На верстаке правда бардак, сейчас работы уличные...

[SergeKomarov]

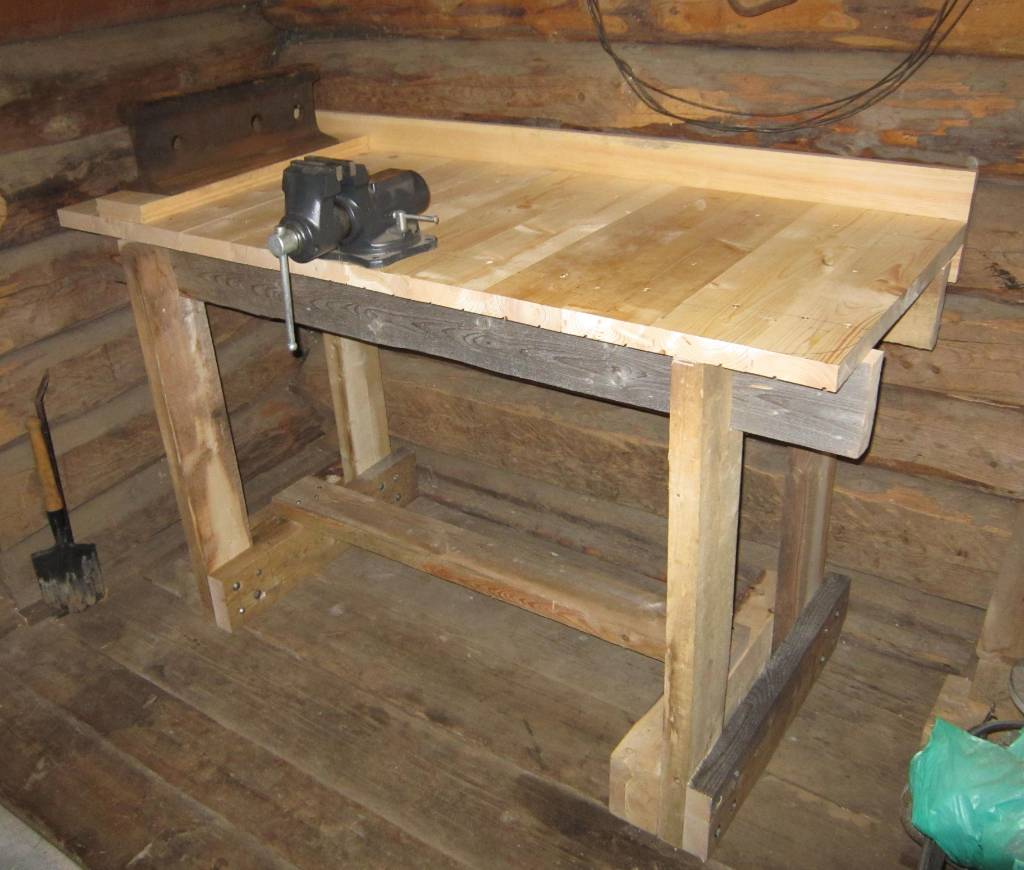

Ну, собственно, вот. Собрал верстак.
Два куска бруса 100х150, доски 50х150, куча серьёзных болтов-саморезов.
Столешница (настил) - шпунтованные доски 35х140(146)х680 (обрезки - от пола остались).
Задний бортик - доска 25х200х1630.
Верстак почти готов. Надо, конечно, доделать некоторую мелочёвку. Но в целом, уже можно работать.
Слева положил наковальню из почти полуметрового куска рельса (выпросил на ж/д у путейцев).
По центру - поворотные слесарные тиски с шириной губок 100 мм.

Высота верстака: у левых ног (у наковальни) - ровно метр, у правых ног (там, где встанет станок) = 98 см. Пол в сенях наклонный.

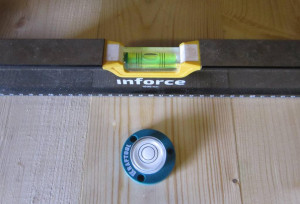

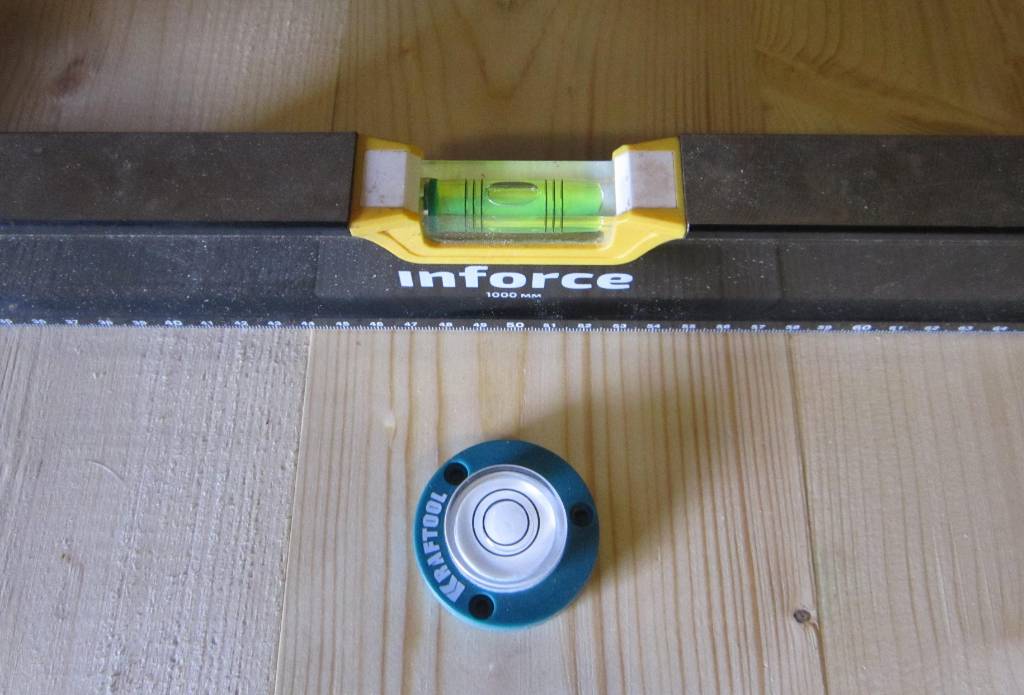

Однако столешница горизонтальна и вдоль, и поперёк.

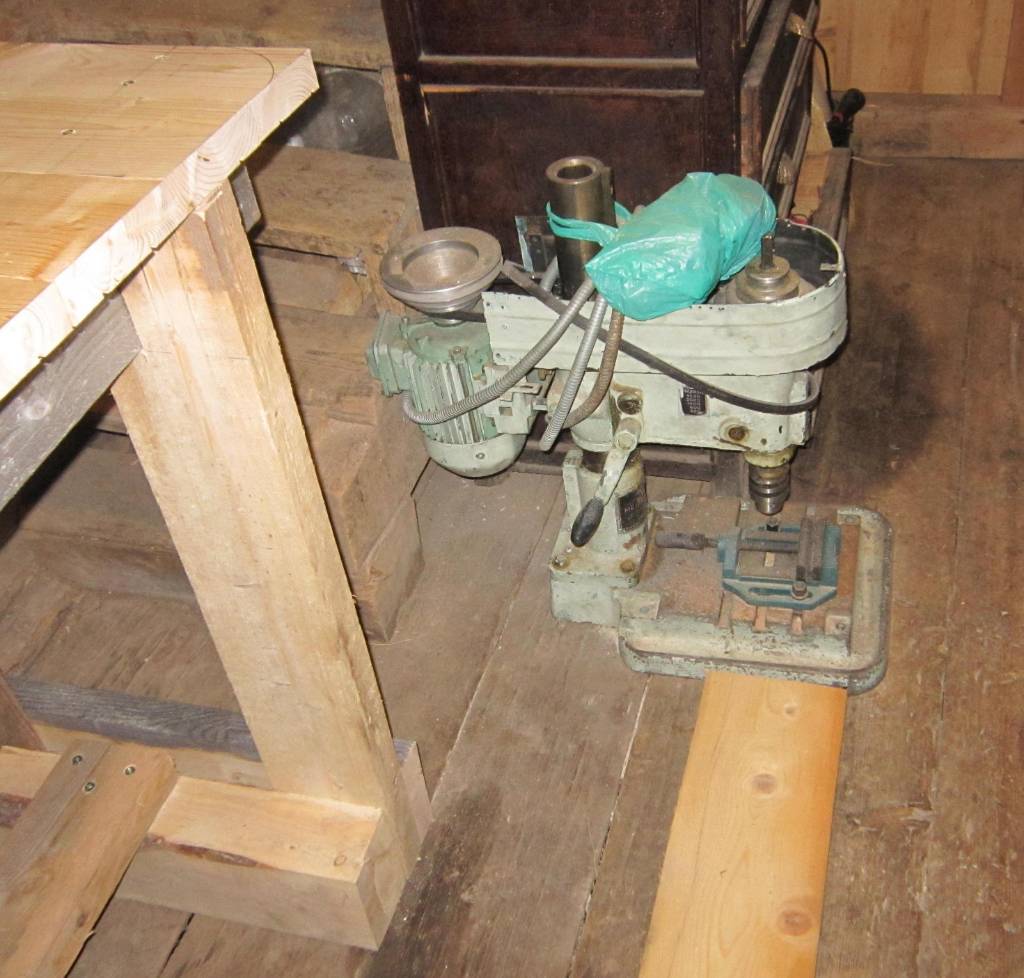

А вот взгромоздить на верстак сверлильный станок НС-12А в одиночку не получается.
Он весит 120 кг. Стоит рядом на полу. Мужики обещались на днях подойти, помочь.

В зелёном пакете - крепёжные болты, анкера, шлифовальные диски, анкерный ключ на 18, ключ от нового патрона.
Станок после капремонта. А подарили мне его этой весной в сильно посявканном состоянии.

[SergeKomarov]

Доделки верстака.
Сзади и по бокам сделать укосины из досок 25х200. Конструкция итак прочная, но на всякий случай. Её ж при работе шатать будут.
И, по-хорошему, сверху столешницу покрыть кровельным оцинкованным железом толщиной 0,8 мм.
Ну, и, спереди край железного листа накрыть стальным уголком 30х30 или даже 40х40 (чтобы прикрыть торец столешницы).

[SergeKomarov]

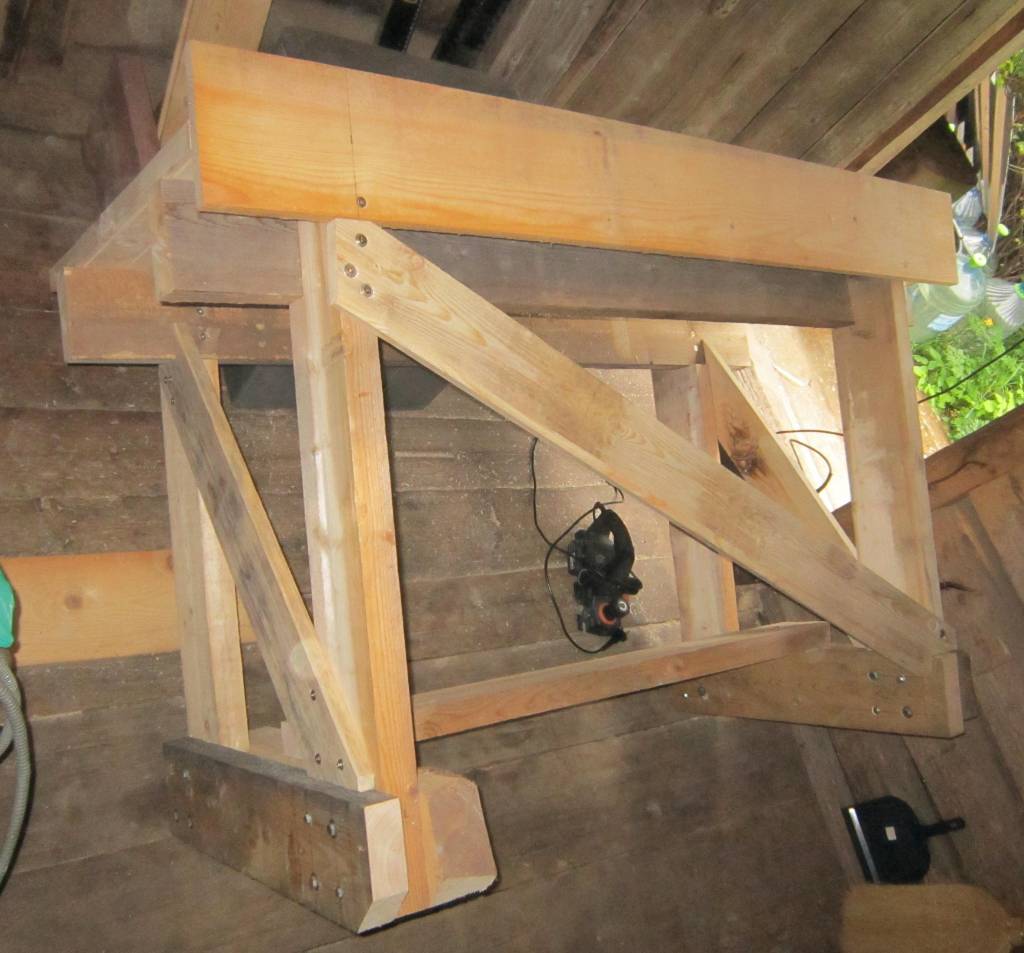

С утра повалил верстак вперёд и поставил три укосины из доски 25х125.
Заднюю и две боковых. Вид от чердачной лестницы.

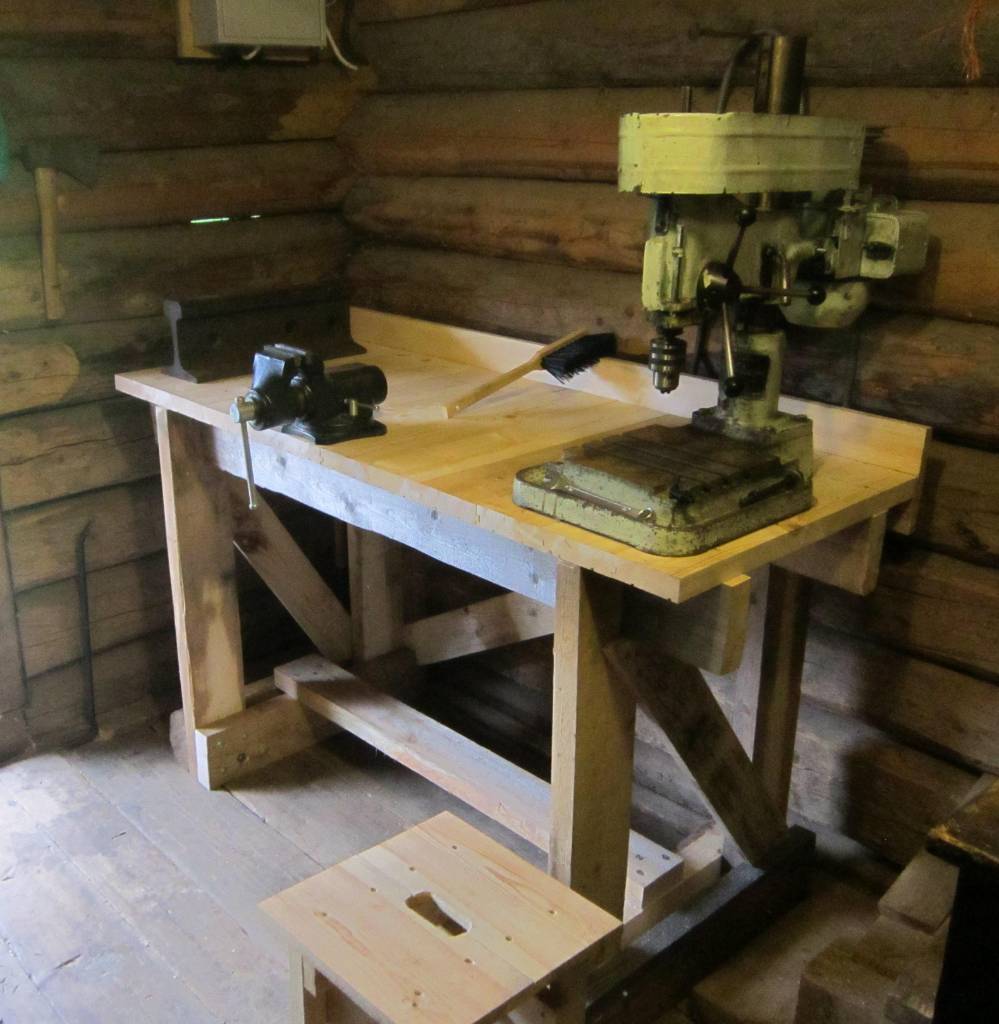

Как закончил, подъехали ребята и втроём забросили станок на верстак.

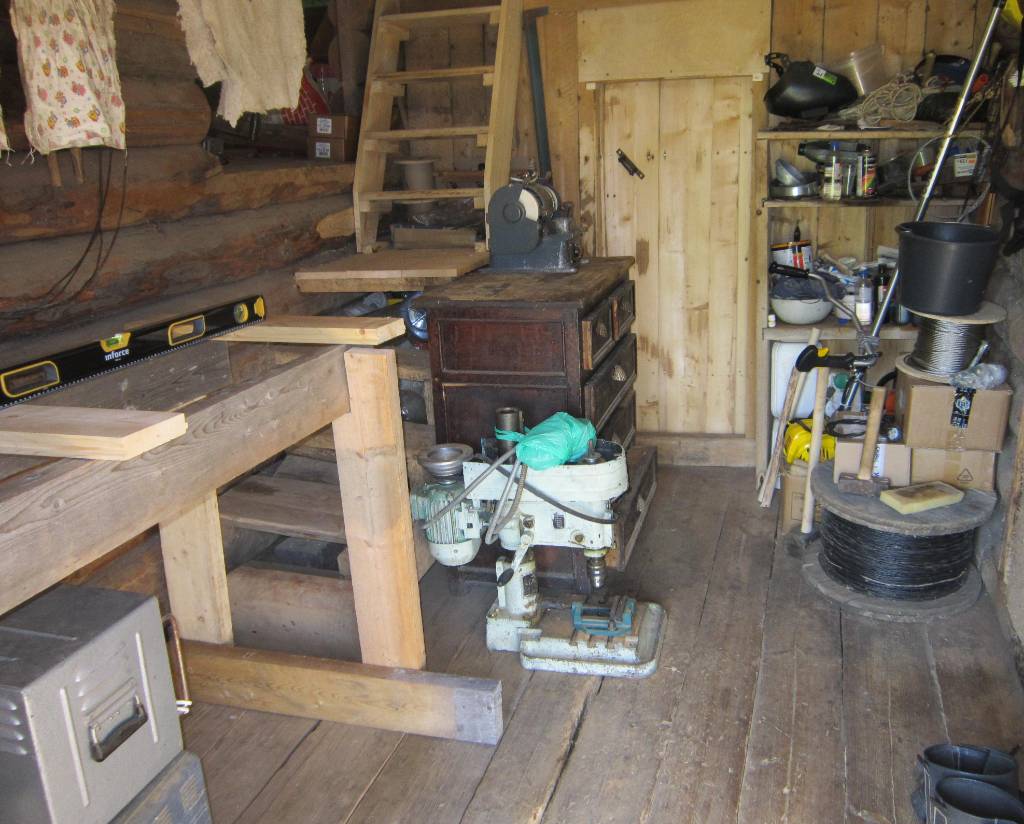

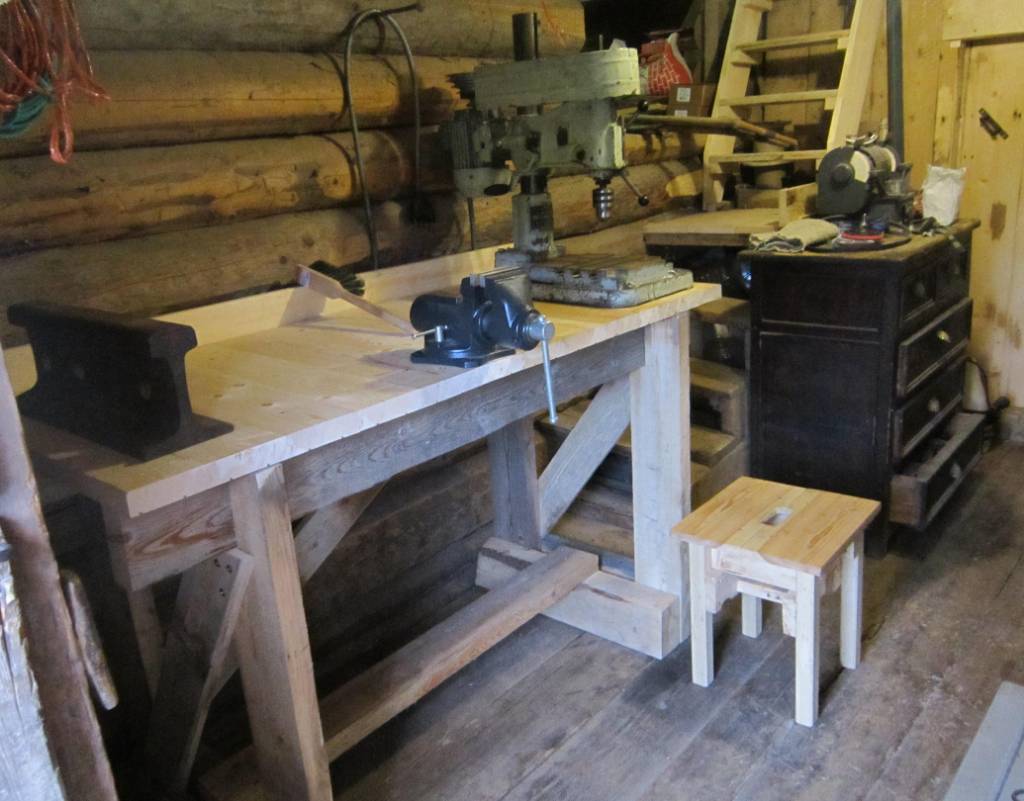

А это вид на сени от входной двери.

Принёс табуретку, сел за станок - удобно. И стоя и сидя можно работать.

[SergeKomarov]

Сегодня заменил у станка кабель. Прежний резиновый высох и изоляция крошится.

Соединил в параллель 6 конденсаторов ОМБГ-3 - 10 мкф - 400 в. Через него пойдёт вторая фаза.
Третья фаза пойдёт через два дросселя Д43-0,08-2,2 соединённых последовательно.
Ну, а, в качестве первой фазы - ноль.

Посчитал, чтобы емкостное и индуктивное сопротивления были б одинаковые, по 53 ома.
Тогда получаются честные 3 фазы.

Завтра допаяю и попробую включить станок. Ребята с завода сказали, что отремонтировали его хорошо.

[a_klyuev]

...полный кузов берёзовых горбылей...

Как дрова, горбыль - полная фигня. Особенно для северных районов. Таких дров на зиму точно не хватит. Понадобится 20..25 кубов, т.е. еще, как минимум 3 таких машины.

[SergeKomarov]

Таких дров на зиму точно не хватит. Понадобится 20..25 кубов, т.е. еще, как минимум 3 таких машины.

Сосед Константин, который мне порекомендовал приобрести лесовоз этих дров, живёт здесь постоянно.
И я склонен ему доверять.
А то, что они как дрова, "не очень" - говорит их дешёвая цена. Но бОльших денег у меня сейчас нет.

[SergeKomarov]

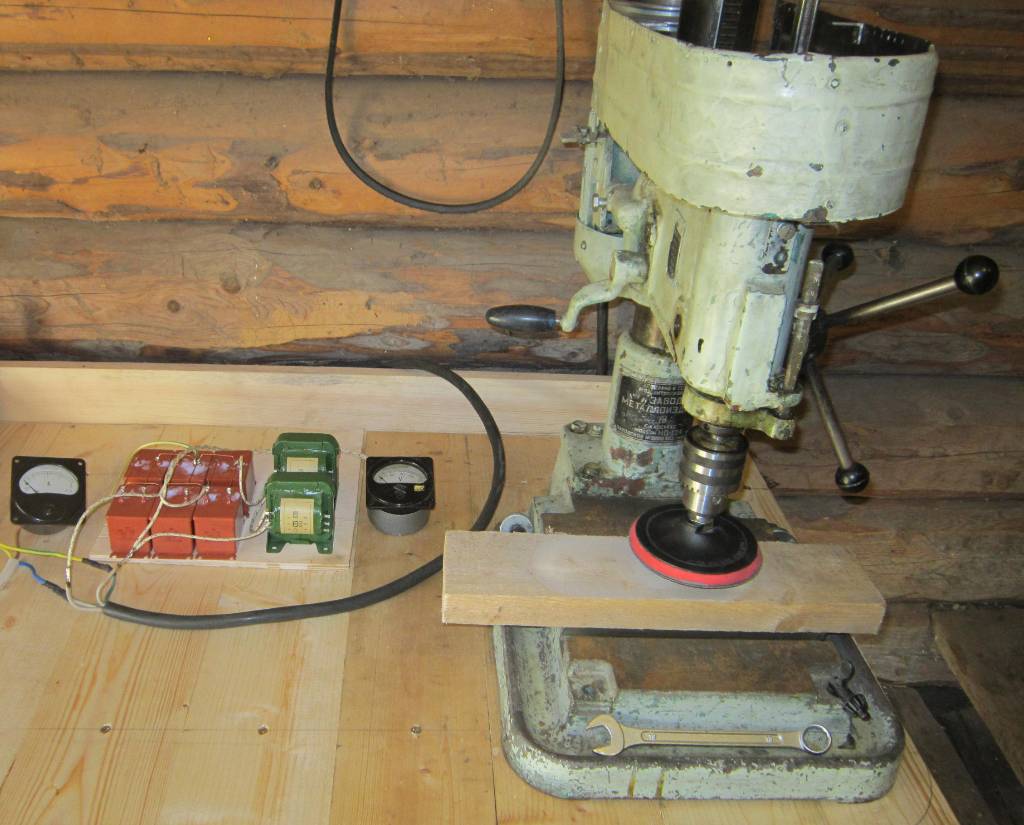

Подключил станок через фазовращатель к однофазной сети.
Одну фазу двигателя пустил на ноль сети.
Вторую фазу двигателя пустил через конденсатор 60 мкф на фазу сети.
Третью фазу двигателя пустил через дроссель 0,16 генри на фазу сети.

Между второй и третьей фазой двигателя поставил вольтметр на 250 вольт.
в разрыв провода фазы сети поставил амперметр на 5 ампер.

Включил станок. Двигатель заработал Пощёлкал переключателем на станке - исправно меняет направление вращения.
На холостом ходу по фазе сети потребляет 2,4 ампера.
Напряжение между второй и третьей фазами двигателя 150 вольт.
Оно зависит от нагрузки. Чем больше нагрузка, тем больше по фазам ток, тем больше будет это напряжение.

Попробовал нагрузить двигатель. Зажал в патрон шлифовальный круг и положил на стол станка деревяшку.
При увеличении механической нагрузки, ток, как ему и положено, растёт. Напряжение между 2 и 3 фазами растёт тоже, но слабо.
Еще чуть сильнее надавил (но всё равно, слабо) и двигатель остановился. При этом потребляемый из сети ток стал 3 ампера.

Ну, в общем, понятно. Там, откуда мне этот станок подарили, он питался от трёхфазной сети 220/380 вольт.
А я его включил на чистые 220. Вот он и не тянет.
Завтра к вечеру залезу в его коробку и переключу обмотки двигателя со звезды на треугольник.
Думаю, 5 амперного амперметра будет достаточно.
Ну, а потом, всю эту схему размещу в стальном электроящике с обоими приборами на передней панели.

Но главное, что станок заработал!

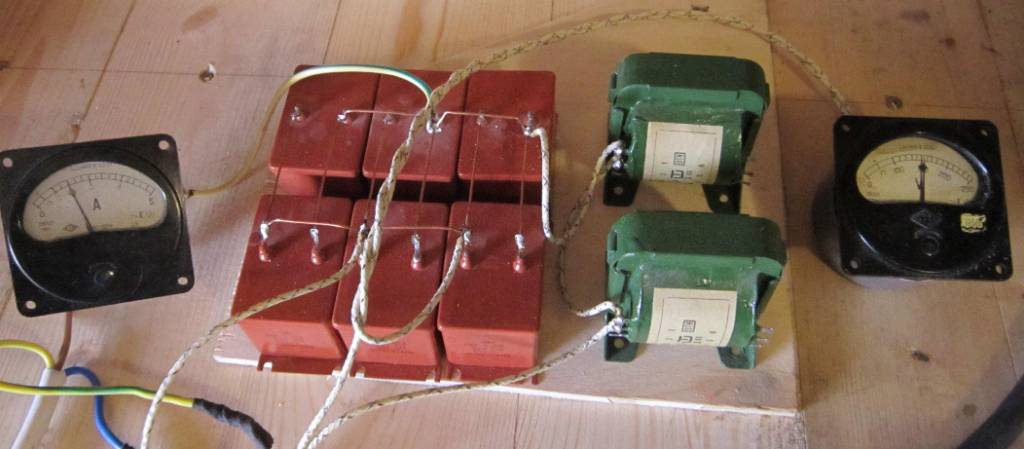

Фазовращатель плюс/минус 60 градусов

[Дикий Кот]

С конденсаторами (да и с дросселем) сдвиг фазы будет зависеть от нагрузки на двигатель. Так что решение рабочее, но с падением мощности (максимум можно получить примерно 80% при очень удачном совпадении конструкции двигателя, величины нагрузки и ёмкости конденсатора, обычно получают 50-60%). Со звезды на треугольник переключить, конечно, стоит. Для звезды надо 380В однофазного напряжения иметь.
Есть ещё один способ получения честных трёх фаз из одной. Но для этого нужен трёхфазный двигатель большей мощности, чем у станка. Обмотки этого двигателя соединяются звездой, одна обмотка запитывается от одной фазы. Ротор двигателя перед включением питания надо раскрутить (можно для этого сделать схему с конденсатором и контактором чтобы не раскручивать руками). Без нагрузки ротор будет крутиться и при питании от одной фазы и своим магнитным полем создавать ЭДС в двух других обмотках, причём со сдвигом фаз 120 градусов. Напряжение на этих двух фазах будет просажено из-за потерь, при необходимости его можно поднять автотрансформаторами, но эта необходимость возникает не всегда (только если надо с рабочего двигателя получить максимум мощности). На практике использовал такую схему чтобы подключать трёхфазный двигатель от однофазного бензогенератора. Инверторов, умеющих делать трёхфазные 380В из однофазных 220В тогда на рынке просто не было. Основной двигатель был мощностью 1,5кВт, дополнительный - 2,2кВт. Ротор дополнительного двигателя раскручивал верёвкой, намотанной на вал.
При соединении обмоток двигателя треугольником эта схема тоже реализуема.

Как дрова, горбыль - полная фигня.

Это да. Прогорают быстро, по большей части в трубу улетают.

Таких дров на зиму точно не хватит.

Пока о полной зиме речь, судя по написанному ранее, не идёт. А вот осенью топить дом чем-то надо.

[SergeKomarov]

С конденсаторами (да и с дросселем) сдвиг фазы будет зависеть от нагрузки на двигатель.

Это понятно. В двух фазах стоят сдвигающие С и L, напряжения на которых линейно зависzт от тока нагрузки.
Считаем их номиналы, чтобы при максимальной механической нагрузке (на номинальной мощности двигателя),
сдвиг фаз получался бы плюс 60 и минус 60 градусов. Тогда получается 180+60 = 240 и 180-60 = 120 градусов.
На холостом ходу (без нагрузки на шпиндель станка) сдвиг фаз будет меньше, но и хрен бы с ним, вращаться будет.
Однако, у асинхронного двигателя тот холостого хода не сильно отличается от тока при номинальной нагрузке.
По факту, при пониженном питании в 1,73 раза (220 вместо 380) ток ХХ 2,4 ампера, ток при остановке ротора 3 ампера.
Поэтому на ХХ сдвиг фаз будет 96 градусов. Для вращения без нагрузки на валу - достаточно.
Одновременно будем иметь приятный эффект: при увеличении нагрузки на валу (с увеличением тока) будет расти мощность.
Однако, за счёт снижения напряжения на фазах двигателя из-за падения напряжения на C и L, мощность будет немного меньше.

Понадобится 20..25 кубов, т.е. еще, как минимум 3 таких машины.

Так, полный 6-метровый кузов лесовоза с надставленными бортами, как раз столько и вмещает.
Кучка-то только на фото смотрится маленькой.
Объём кузова 6 х 3 х 2,5 = 45 куб. м. При заполнении древесиной 50% из-за неплотной укладки, получается 22,5.

[SergeKomarov]

С конденсаторами (да и с дросселем) сдвиг фазы будет зависеть от нагрузки на двигатель.

Переключил двигатель на треугольник.
Потребляемый ток на холостом ходу 4,1 ампера. Под нагрузкой практически не меняется.
При напряжении в электросети 218 вольт, напряжение на выходе фазовращателя между L и C фазами 220 вольт.
Думаю, идеальное совпадение расчёта с практикой.
При увеличении нагрузки на шпиндель, напряжение на выходе фазовращателя почти не меняется.

При этом двигатель интересно пускается, как бы, в два этапа.
Сначала, при раскрутке (секунды на полторы), напряжение около 110 вольт и ток в районе 2 ампер.
Потом, как двигатель раскрутился - встаёт стабильно 220 вольт и 4,1 ампера.
А вот, при выключении имеет место бросок напряжения и вольтметр на мгновение зашкаливает.

Что интересно! При перегрузке двигателя до его остановки, ток падает раза в два.
Точно не смотрел, получилось случайно, шлифовальный диск сильно упёр в деревяшку.
Аж палёной древесиной запахло. Повторять для замера тока не буду. Не хочу мордовать двигатель.
Хотя, режим двигателя при пуске (проскальзывание ротора во вращающемся магнитном поле) похож на режим остановки ротора.

В общем, слесарный верстак сделал, наковальню, тиски и станок установил - осталось лист железа купить и на стол положить.
И потом просверлить крепёжные отверстия под болты (это - дрелью) и привернуть тиски и станок к верстаку.

Работаем!

[SergeKomarov]

Пока дождливая погода, занимаюсь делами по дому.

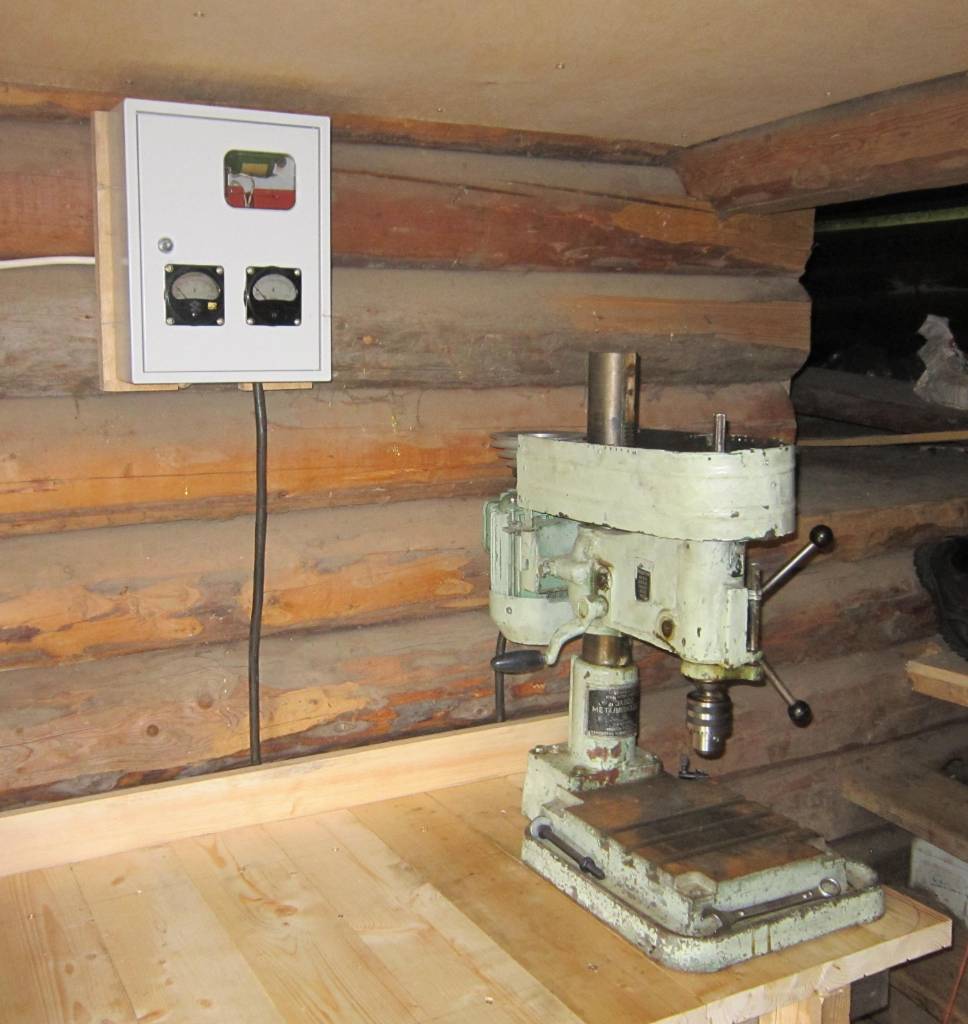

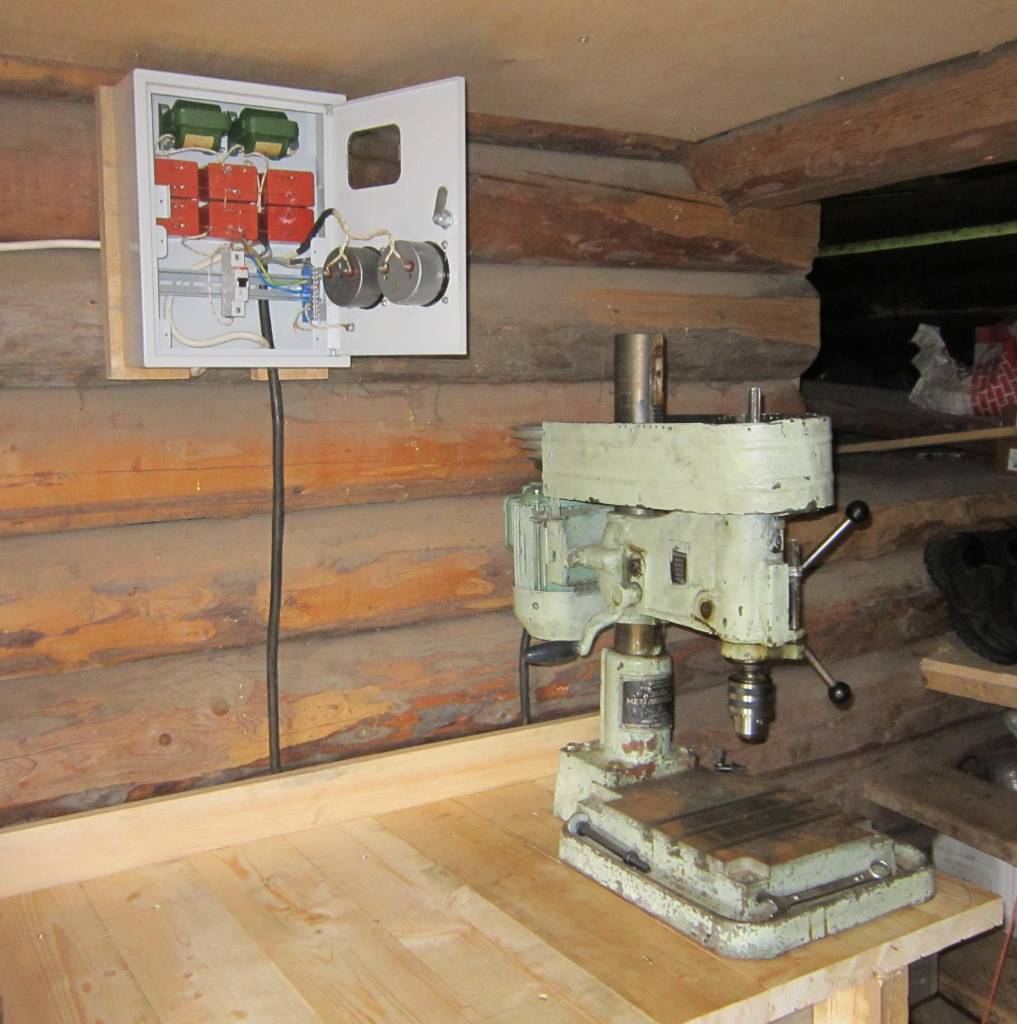

Пересобрал фазовращатель в железный ящик. Повесил его штатно.

Симпатичненько получилось.
