Стационарная вещательная зонтичная антенна диапазона 200 метров

С утра солнышко!

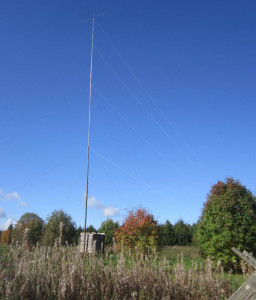

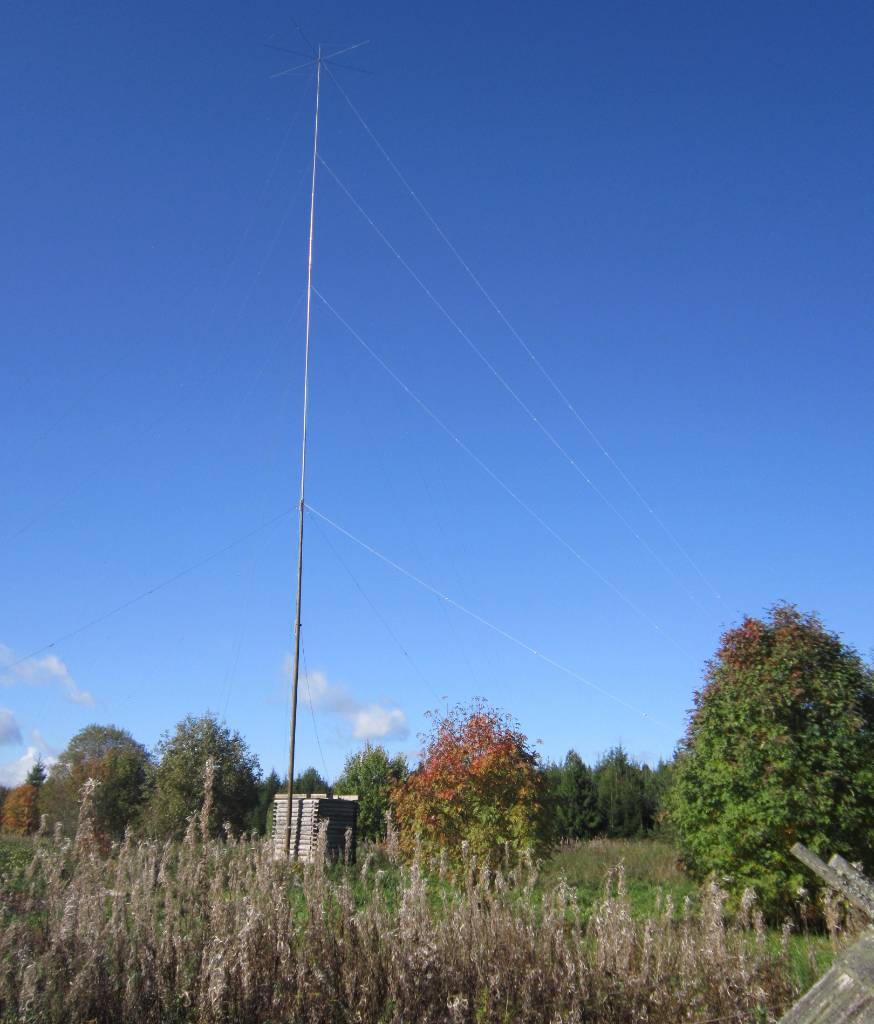

Глянул, хорошо виден северный веер оттяжек, освещённый солнцем.
Ну, прёт меня от плодов рук своих!

Антенна вертикальна.
А вот на экране фотоаппарата в солнечный день нихрена не видно, и сложно выдержать вертикаль.
А оптического видоискателя у цифровой мыльницы нет.

На переднем плане созревшие стебли Иван-чая.
Фотоаппарат - на уровне моих глаз - около 1,8 метра.
Высота избушки 3,5 метра. Иван-чай смотрится выше.
Вот и прикидывайте, какая тут трава растёт....

Луга · Сообщение **Луга** » 15 сен 2026, 13:17

Вещание ещё не идёт с неё?

Луга писал(а): 15 сен 2026, 13:17 Вещание ещё не идёт с неё?

Дай Бог, чтобы через месяц, к середине октября, удалось бы перевести на неё вещание.
Вот, прочти внимательно этот список работ:
Re: Стационарная вещательная зонтичная антенна диапазона 200 метров

Дикий Кот

Так к ней ещё надо заземление сделать. А ещё избушку для передатчика, а в избушку протянуть кабели и всё подключить.
Можно, конечно, и без готовности избушки, но тогда рядом с антенной надо установить согласующее устройство (и защитить его от влаги) и протянуть кабель от передатчика до антенны. И заземление в любом случае нужно.
Так что в этом сезоне, думаю, вещание с этой антенны вряд ли состоится. Слишком большой объём работы для одного человека.

Ну, вот.
Озвучены оптимистичный и пессимистичный сроки начала вещания с новой антенны.

Пока не запущу с неё вещание и не проведу измерения (параметров антенны и зоны вещания) в Москву не уеду.
Если, конечно, все будет хорошо получаться.

А то после подъёма на меня на пару дней слабость навалилась - нервный отходнячок. Сейчас, вроде, отпустило.

Дикий Кот

SergeKomarov писал(а): 15 сен 2026, 14:54 Пока не запущу с неё вещание и не проведу измерения (параметров антенны и зоны вещания) в Москву не уеду.

Тогда заземление надо планировать до снегопада и морозов. Иначе его будет очень сложно собирать.

По ВЧ заземлению - это отдельная тема - сюда:
Радиочастотное заземление для 40-метровой вертикальной зонтичной антенны

По строительству и оборудованию избушки, тоже заведена своя тема.
Вот она: Избушка для размещения передатчиков и модуляторов.

Чайка · Сообщение **Чайка** » 18 сен 2026, 17:52

Вот она и поднялась! Красота! Солидная работа, не всем дано. Жму руку!

Чайка писал(а): 18 сен 2026, 17:52Жму руку!

Спасибо!
Приезжай в гости на недельку. Переключишься от повседневных дел. Отдохнёшь!
Ну, и мне вторые руки появятся. Есть небольшие дела, которые очень сложно делать в одиночку.
Но в целом, будет отдых.

Чайка · Сообщение **Чайка** » 21 сен 2026, 10:19

SergeKomarov писал(а): 18 сен 2026, 18:12 Приезжай в гости на недельку. Переключишься от повседневных дел. Отдохнёшь!

Давно хочу и мечтаю. Но пока никак не выходит. Да еще и с бензином сложности добавились.

Шина антенны заземлена на время строительства.

В третьем бревне снизу штатно встанет проходной изолятор.

: Орешковый 28х40 - для масштаба

Внутри избушки, после проходного изолятора, встанет с антенны на землю дроссель, замыкающий через себя статику с антенны.
Прикинул его индуктивность и конструкцию, чтобы он не мешал работе передатчика.
Взял полипропиленовую трубу диаметром 32 мм и длиной 215 мм и срезал концы под 45 градусов.
Отступив от меньшего цилиндрического размера по 10 мм, просверлил два отверстия Ф4 под выводы.
Намотал 90 витков ПЭТВ 1,1 мм (такой оказался под рукой, диаметр около миллиметра и не критичен).
С горячего конца 25 витков с шагом 2 мм мотал через толстую капроновую нитку. Остальные - виток к витку.
Заделал выводы в отверстия, под пайку.

Замерил индуктивность 62 мкгн. Для резонанса на рабочей частоте нужна ёмкость 185 пФ.
На паразитах столько не набежит. Значит дроссель будет работать как индуктивность.
Обмотал сверху изолентой из стекловолокна и с горячего конца закрепил чёрной тряпочной изолентой.

Отверстия в скосах - крепёжные под саморезы. Приверну к стене вертикально, на соседние брёвна.

Понятно, что сначала надо поставить проходной изолятор, потом завести в избушку контур заземления, потом установить и подключить дроссель, и лишь затем переключать антенну с технологического заземления на внешний вывод проходного изолятора.

Ну, вот, антенна штатно подключена к проходному изолятору.

А внутри избушки к антенной шине подключен дроссель, снимающий статику с антенны.

Холодный конец дросселя подключён к внутренней шине заземления.
Красные провода цепи заземления имеют сечение по 10 кв. мм.

Сегодня получил по почте прибор SV4401A Hendheld Vector Network Analyzer.
Откалиброванный с внешним хвостом - двумя проводами МГШВ длиной по полметра.
Хвост, как раз, чтобы подключать к антенне и к заземлению.

Аккумулятор на зарядке. Как заряжу, пойду в избушку подоткнусь, гляну, что наваял.

Дикий Кот

SergeKomarov писал(а): 07 окт 2026, 17:40 прибор SV4401A Hendheld Vector Network Analyzer.

Прибор этот, конечно, больше на УКВ рассчитан. Максимальный уровень выходного сигнала -12дБм. Днём, наверное, нормально, а вечером не "задавят" ли его сигналы мощных станций? Хотя, думаю, это будет заметно по неадекватности показаний.

Дикий Кот писал(а): 07 окт 2026, 18:30 Прибор этот, конечно, больше на УКВ рассчитан

Вообще-то, он от 50 кГц.
Два года назад, когда мерили вот эту антенну: Re: Антенна для экспедиционной радиосвязи на КВ
Он прекрасно работал в полосе от 1 до 10 МГц.

Мерить буду завтра с утра.

Первое измерение антенны.
ВЧ заземления (противовесов) нет. Только антенна, глубинная земля и параллельный дроссель 62 мкгн.

Резонанс на частоте 1217,4 кГц (с точностью до установки маркера).
При этом R = 70,7 ома; X = + 1,64 ома (на ноль реактивности маркер не ставится).

Параметры на рабочей частоте 1485 кГц (с точностью до установки маркера 1483,9 кГц)
R = 72,3 ома; X = + 115 ом.

Прицепил первый раздваивающийся противовес с кольями на конце забитыми в землю.

Параметры антенны.
Резонансная частота: 1205,1 кГц.
Активное сопротивление 67,1 ома.
Реактивное сопротивление + 0,0589 ома.

Теперь, что у нас на рабочей частоте 1485 кГц (1483,9 - с точностью до установки курсора).

Параметры антенны:
Активное сопротивление 69,9 ома.
Реактивное сопротивление 118 ом.

Прицепил второй точно такой же противовес с диаметрально противоположной стороны.

Параметры антенны:
Резонансная частота 1196,9 кГц
Активное сопротивление 62,5 ома.
Реактивное сопротивление минус 0,314 ом.

Теперь, что у нас на рабочей частоте 1485 кГц (курсор встал на 1483,9)

Активное сопротивление 66,8 ом.
Реактивное сопротивление + 121 ом.

Под 90 градусов к первым двум, прицепил ещё два противовеса.
Теперь их четыре, образуют мальтийский крест.

Резонансная частота антенны 1192,8 кГц.
Активное сопротивление 52,1 ома.
Реактивное сопротивление минус 0,846 ома.

На нашей рабочей частоте 1485 кГц (маркер стоит на 1483,9 кГц)

Активное сопротивление 59 ом.
Реактивное сопротивление + 123 ома.

______________________________________

Монтаж четырёх раздваивающихся противовесов и эти четыре измерения, ВДВОЁМ, сделали за один день.
Как закончили, Алексей взял ружья, сел в свой багги и в 16:00 уехал на охоту. К ужину обещал вернуться.
Так, что тут и отдохнуть можно очень хорошо!
