Стационарная вещательная зонтичная антенна диапазона 200 метров

[SergeKomarov]

Вчера весь день лил дождь. К антенне не ходил.

Сегодня с утра солнце, редкие облачка и ветер. К полудню трава высохла.

Прошёлся по оттяжкам. Заменил в одном месте 3-х метровый кусок троса. И нашёл один зажим без контрогаек.

Завтра с утра - по погоде, ещё полазаю по оттяжкам.

Антенна собрана. Можно поднимать. Но страшно (меня слегка "колотит"). Вылизываю всякую мелочёвку.

[Иван]

Сергей, удачи! Уверен, всё получится. Мандраж перед подъемом антенны - видимо распространенное явление )) даже когда речь не о таких массивных и сложных конструкциях.
Здесь конечно усложняет всё то, что для исправления какой-нибудь забытой ерунды придётся снова опускать и поднимать, что само по себе непросто.

И, пользуясь случаем, хочу спросить. Может посоветуете, где купить похожие размеры Д-16Т труб, как у вашей мачты? Сходу в инете не нашел.

[SergeKomarov]

Сергей, удачи! Уверен, всё получится.

Спасибо, Иван!

где купить похожие размеры Д-16Т труб, как у вашей мачты?

Я работаю со снабженцами фирмы "Радиал" https://radial.ru/

На свою первую (14,7 метра -2009) и вторую антенну (27,4 метра - 2019) я приобретал сам на разных фирмах-поставщиках труб.
В интернете искал не трубы, а их производителей и по их наводке выходил на розничных торговцев, с которыми они работают.
Для этой антенны (42,2 метра) толстые трубы приобретал через "Радиал", а верхняя часть антенны - это доработанная антенна 2019 года.

Разработка, начиная с идеи, дело долгое. Особенно, если работаешь в одиночку.
Ну, сам же назвал это радиовещание "индивидуальное".
Так, что, работаем!

Ещё раз спасибо на добром слове.

[SergeKomarov]

Сегодня убрали куст, который мешал подъёму оттяжки 2 яруса.

И я методично и занудно прошелся по трём веерам оттяжек (12 штук) и протянул все контрогайки.
На четвёртом веере оттяжек антенна висит на падающей стреле и до них не достать.

Приблизительно четверть контрогаек были недотянуты. В двух зажимах вообще не было контрогаек.
И одна контрогайка была наживлена и вообще не закручена.

Заканчивал уже по моросящему дождику.

Ждём погоду.

[SergeKomarov]

Антенна стоит. Высота 42,2 метра.

Заземлена. Атмосферная статика до 150 киловольт не нужна. Ещё не хватало, поймать Огни Святого Эльма.

Начали подъём в половине третьего дня, завершили уже по темну, в половине девятого.

С утра будем переносить западные оттяжки с падающей стрелы на штатный западный анкер.

Фотка подъёма антенны у меня только одна - когда в половине шестого вечера пошёл включать передатчик.
Вышел на площадку перед фасадом дома и сфотографировал.

Больше фотографий процесса подъёма у меня нет. Сами понимаете, почему.

Фото и видео съёмкой занимались два человека. Будем надеяться, что у них всё получилось.

Работаем!

[Oev]

Поздравляю!!!!

[SergeKomarov]

Поздравляю!!!!

Спасибо, но рано.
Ещё надо оттяжки поставить и натянуть штатно.
Это очень тонкая и кропотливая работа.
Надеюсь, что к завтрашнему обеду сможем её сделать.

Работаем!

[SergeKomarov]

С утра проснулся и не утерпел.
Как был в одной майке, так одел на босу ногу сапоги и вышел полюбоваться по утренней прохладе...

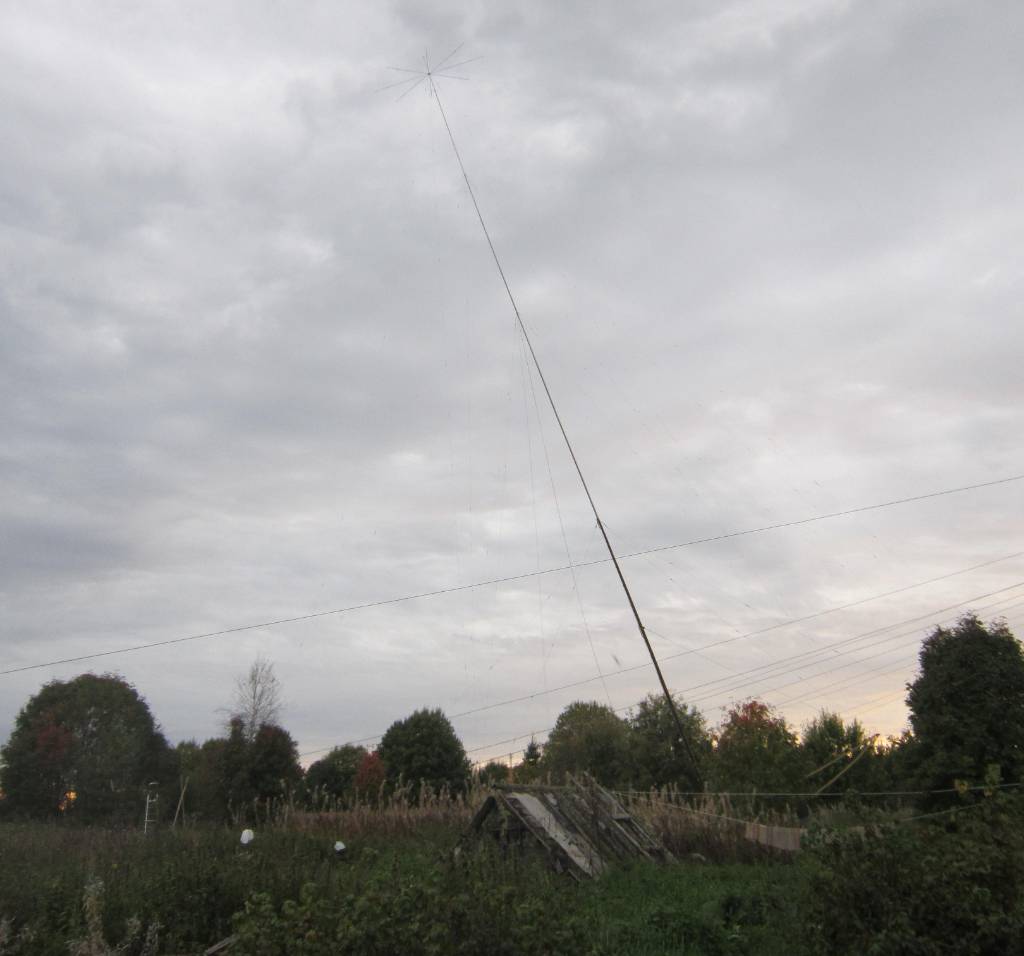

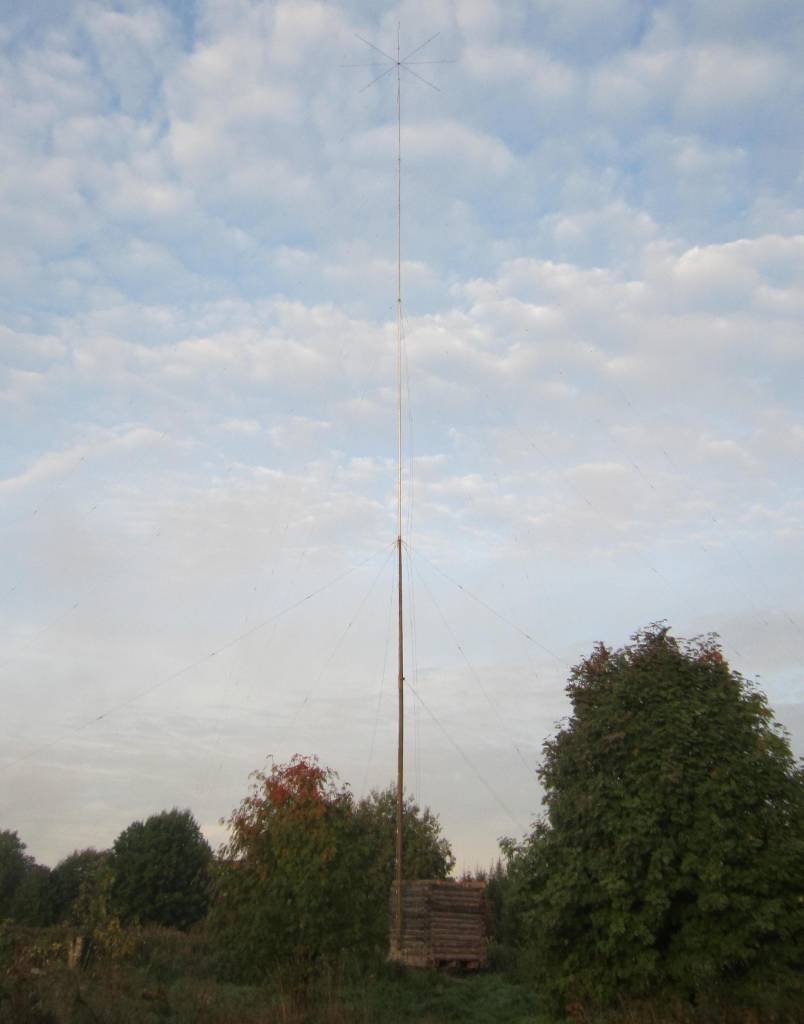

Вид от крыльца дома.

42,2 метра. Как 14 этажный дом.

Светлую дюраль на светлом небе почти не видно.
Но при увеличении снимка зонтик можно разглядеть.

[SergeKomarov]

Прогулялся по ДКАД*, посмотрел, как видно антенну.

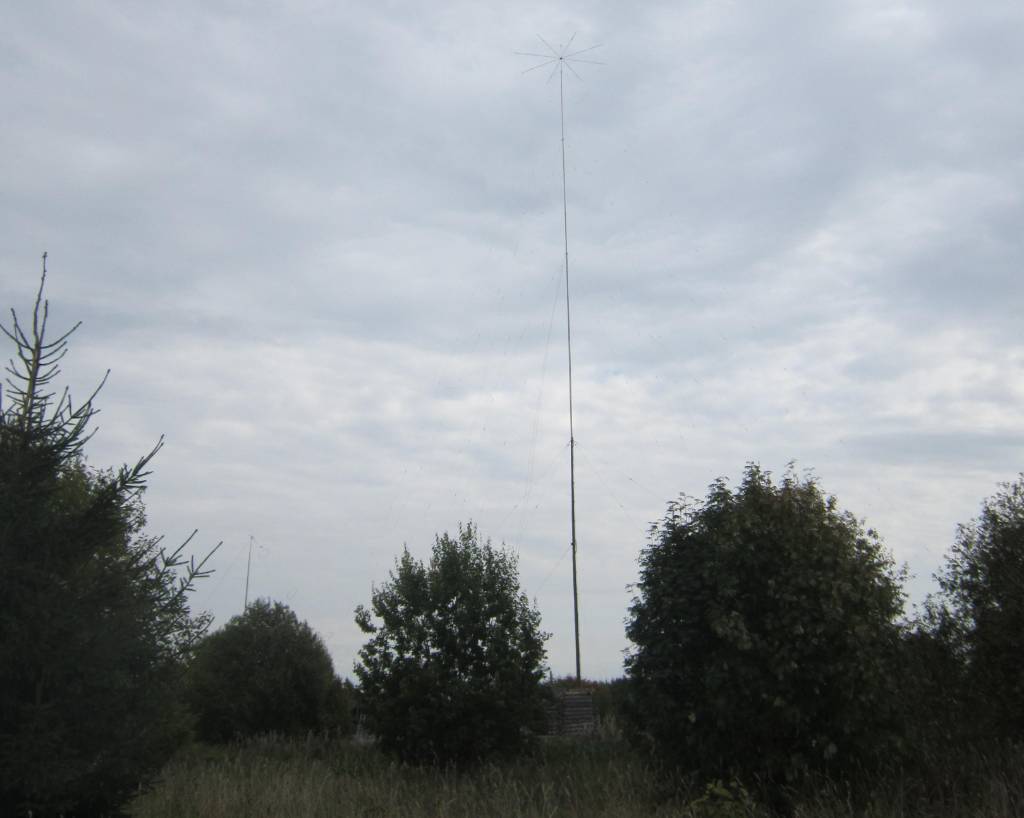

Вот фотка с противоположного ракурса.
Если хорошо приглядеться, то между деревьев можно увидеть дом с приставленной к западной стене алюминиевой лестницей.

___________________
* ДКАД - Дорковская кольцевая автомобильная дорога.

[SergeKomarov]

Сегодня вдвоём с Константином выравнивали оттяжки.
Перецепили подъёмные оттяжки с падающей стрелы на штатный западный анкер.
Падающая стрела лежит на земле. Лебёдка прекрасно отработала.

На западной стене дома, под коньком крыши, установил два узколучевых прожектора, чтобы освещать зонтик и фланец второго яруса оттяжек (высота 27 метров), где расположены блоки и прицеплены верёвки для подъёма флагов.

По-темну выставил один прожектор для освещения флага.
Второй, для освещения зонтика, надо переставлять ниже. А то он в козырёк крыши светит.
Завтра по-светлу, переставлю - заметил, куда.

[Дикий Кот]

Сегодня вдвоём с Константином выравнивали оттяжки.

Явно видимый на фото прогиб ствола между двумя ярусами оттяжек удалось убрать?

[SergeKomarov]

прогиб ствола между двумя ярусами

Между какими?
По нашим наблюдениям, мачта ровненькая, как струна.
1 ярус - высота 16 метров - верх лесины.
2 ярус - высота 27 метров - туда буду поднимать флаг.
3 ярус - высота 35 метров.
4 ярус - высота 41,2 метра - центр Зонтика.
И на время подъёма была одна подъёмная силовая оттяжка на высоте 10 метров, чтобы поднять тяжёлое бревно нижней деревянной секции. Сейчас она снята.

[SergeKomarov]

С утра немного ветрено. Опять пошёл дождь.
Появился небольшой разбаланс между оттяжками.
Наверное, это нормально, что они могут вытягиваться под нагрузкой.
Думаю, через неделю надо будет повторить выравнивание оттяжек и проверить вертикальность мачты.

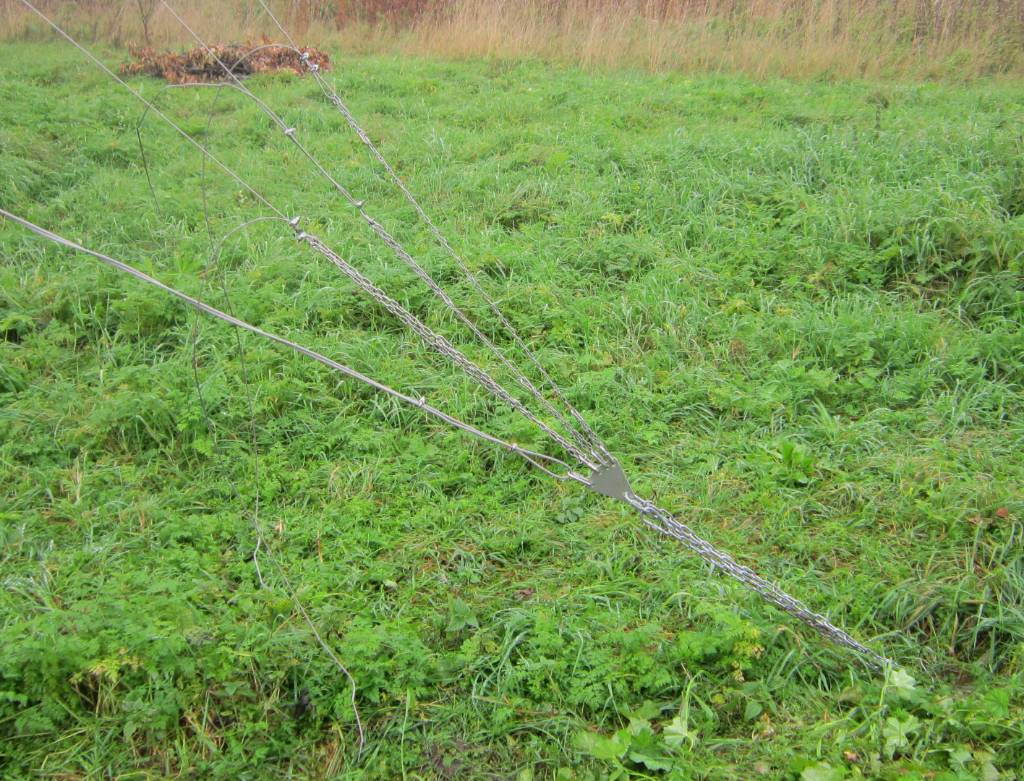

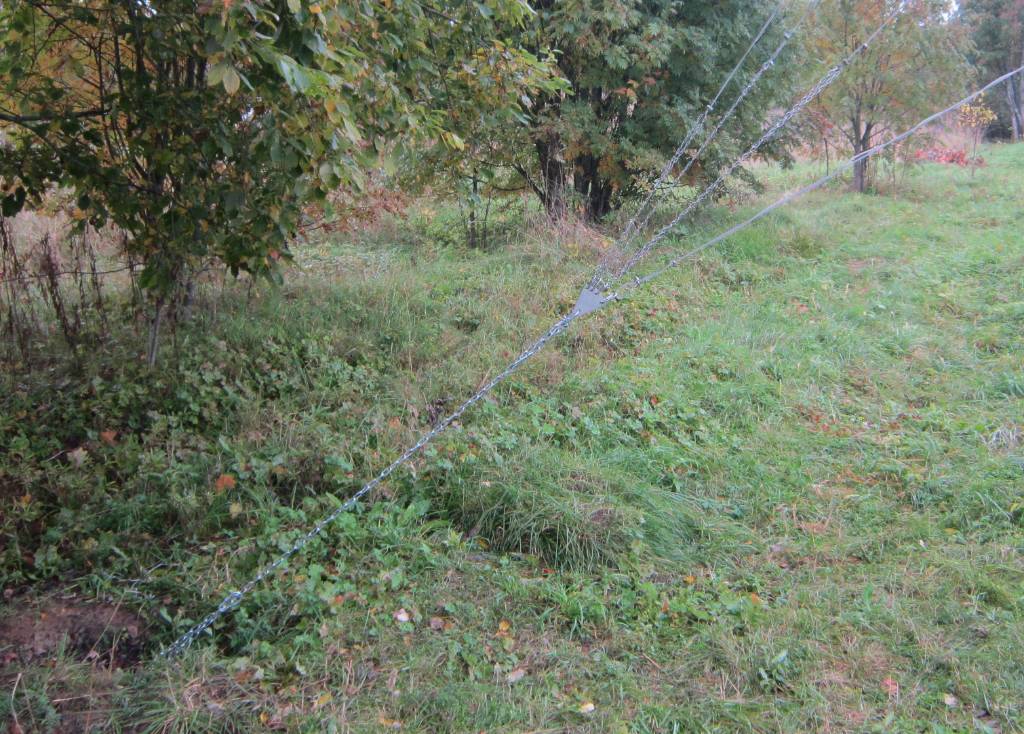

А вот так выглядят вееры оттяжек в штатном положении.

Северный

Восточный

[Дикий Кот]

Между какими?

Между первым и вторым ярусами. Возможно, что прогиб связан с перетянутыми оттяжками второго яруса.
Лесина тоже прогнута, но её явно подъёмная оттяжка гнёт, после её снятия или ослабления всё должно стать ровно.
Думал что объектив искажает, но по центру обычно таких искажений линзы не дают.

[SergeKomarov]

Лесина тоже прогнута, но её явно подъёмная оттяжка гнёт ...

Лесина - не идеальный конус. Реальная ёлка, засохшая на корню. В меру кривоватая, но в целом, более-менее прямая.

Между первым и вторым ярусами. Возможно, что прогиб связан с перетянутыми оттяжками второго яруса.

Соосность лесины и первой дюралевой трубы оставляет желать лучшего из-за изначальной кривизны лесины.
Может, из-за этого выгибается труба от 1 до 2 яруса.
А перетянутых оттяжек нет. Выравнивали натяжение очень строго.
Костя контролировал по провисам. Я смотрел по усилию натяжения (насколько оттяжка изгибается двумя пальцами).

Там ещё надо вертикальность править.
Сейчас мачта отклонена на 2 градуса на восток и на север.
На высоте 42 метра уход от вертикали по полтора метра (на половину длины луча зонтика).
Пусть так постоит до хорошей погоды. Пока же весь день льёт дождь. Мокнуть не охота.

[SergeKomarov]

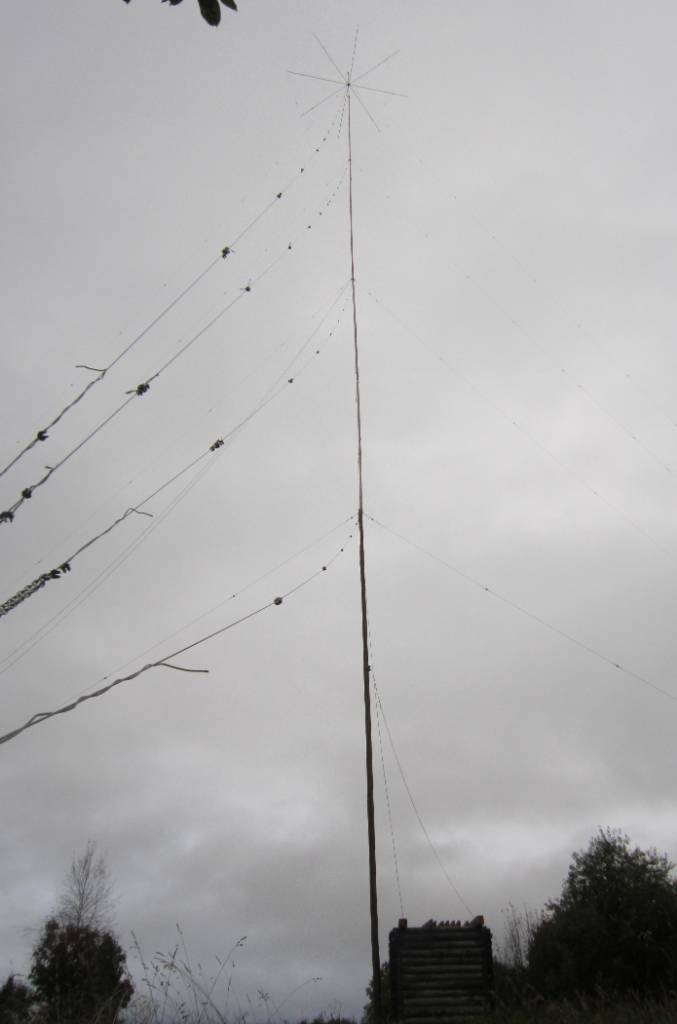

Попытался уместить антенну в кадр от северного анкера.
Сверху видны листочки нависающего дерева.
Слева - веер оттяжек, уходящий к мачте.

[SergeKomarov]

Сейчас самое главное - достроить избушку радиоцентра. И лишь потом браться за ВЧ заземление.
- Прорезать дверной проём и вставить дверь. Дверной коробки и самой двери - нет.
- Прорезать оконный проём и вставить окно. Оконной коробки нет. Оконная рама и стеклопакет - есть.
- Сделать крыльцо - лесенку. Доски и рейки - есть. Нужны жёлтые саморезы по дереву Ф5 и длиной 50 и 70 мм. По многу.
- Собрать стропилы и балки и сделать крышу. Нужны 30 досок 25 х 150 х 3500. На лесопилке они есть. Деньги на них есть.
- Накрыть крышу гидроизолом. Гидроизол есть.
- Соединить глубинное защитное заземление (арматура и стальные колья под бетонной заливкой пола в погребе) со стальной рамой, на которой стоит избушка и от которой пойдут 32 радиала паутинки ВЧ заземления. Две 3-х метровых стальных полосы 4 х 40 мм - есть.
- Положить пол в избушке - доски 50 х 200 х 2200 - 20 штук. На лесопилке они есть. Денег на них нет.
- Сделать в избушке люк в погреб, полки, стол.
- Просушить избушку вентилятором.
- Сделать теплоизоляцию пола и потолка.
- Протащить через трубу сигнальный кабель СЭК5х2х0,35. Труба под землёй проложена, кабель есть.

Это первоочередной фронт работ. Планирую сделать за этот полевой сезон. До холодов (до снега).
Очень нужны вторые инженерные руки.

[SergeKomarov]

Дождь каждый день. Мокнуть не охота. Поэтому работа стоит. Лечить меня некому. Всё - сам.

Но нет худа без добра. Заливаю кухонный бак (150 литров) дождевой водой из бочки (220 литров).
Вода чистейшая.
Есть чем умываться, чем мыть посуду, что заливать в бачок унитаза и вода для готовки и для чая.

[SergeKomarov]

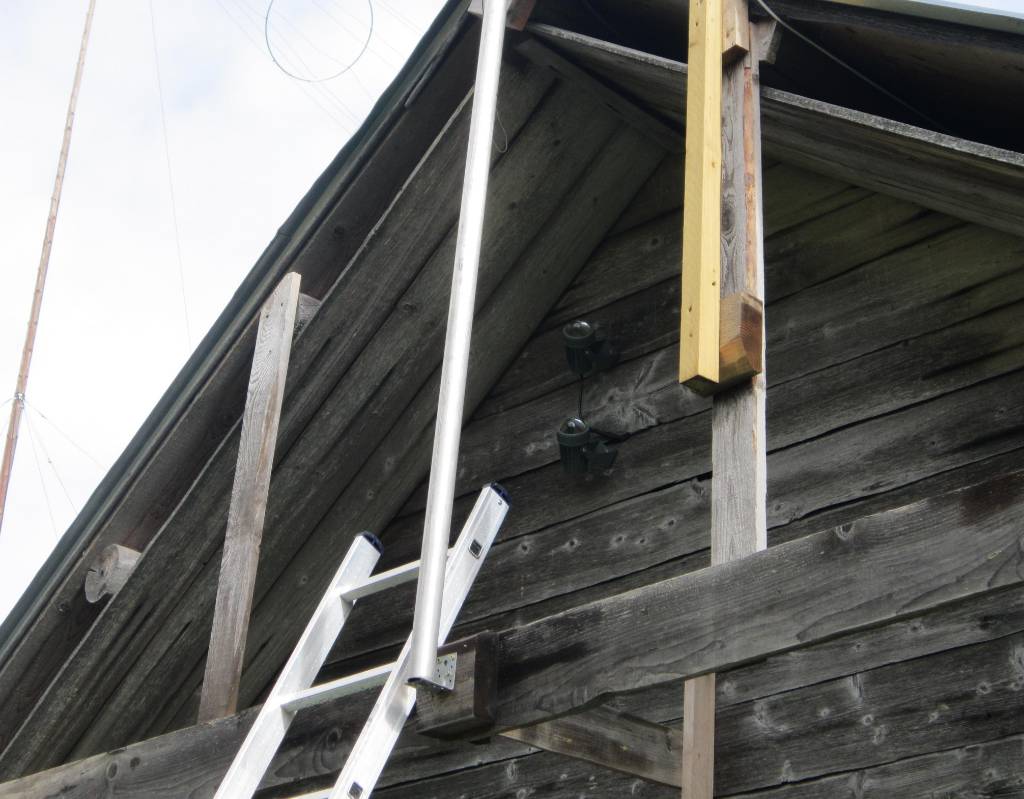

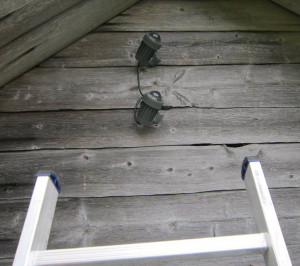

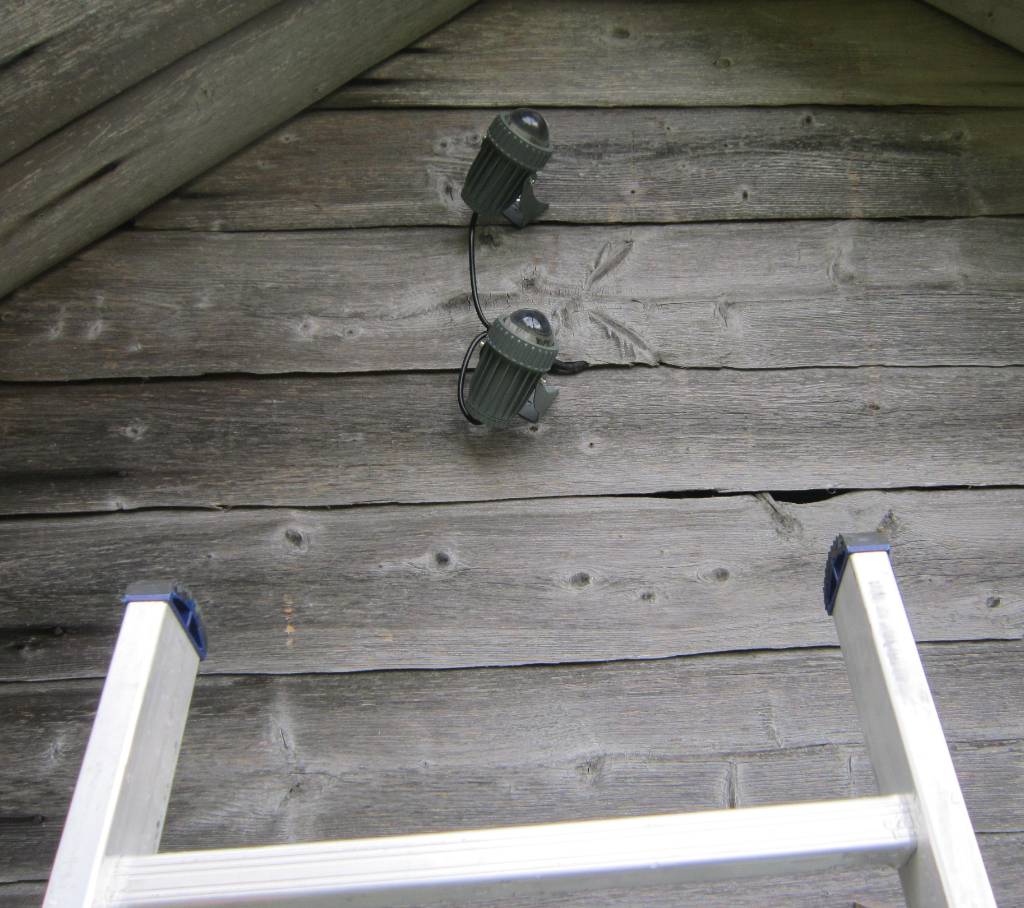

На западной стене дома, обращённой под углом к антенне, установил два узколучевых прожектора.

Верхний светит на фланец оттяжек второго яруса, куда буду поднимать флаг.
Нижний - светит на верхушку антенны - на зонтик.

Днём лучей прожекторов не видно. По-темну сфотографирую.

[SergeKomarov]

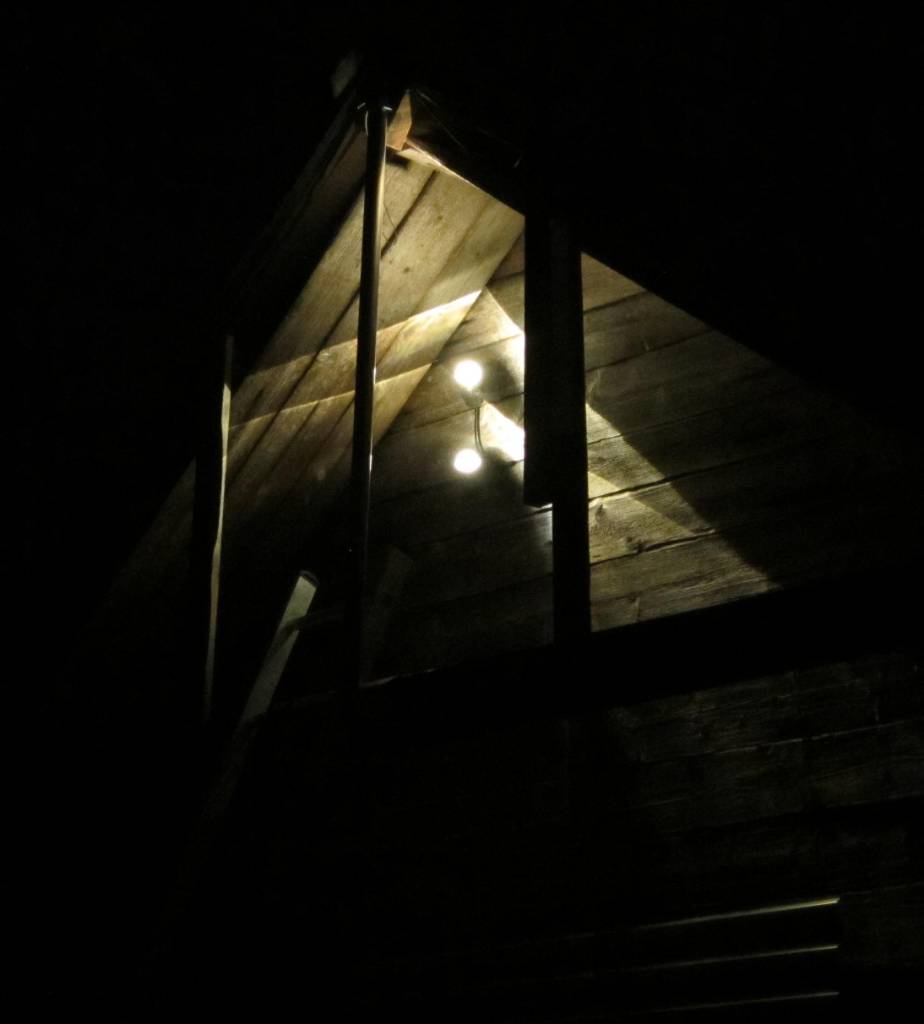

По-темну, горящие прожектора.
Нижний - подсвечивает зонтик.
Верхний - фланец второго яруса оттяжек.

А вот сфотографировать на фоне чёрного неба подсвеченную антенну не получается.
Мой фотоаппарат (мыльница) фиксирует лишь "Чёрный квадрат Малевича".
