Стационарная вещательная зонтичная антенна диапазона 200 метров

Луга · Сообщение **Луга** » 04 авг 2026, 14:08

Насчет радиуса слышимости не поинтересовался у них? И как часто слушают...
Это же обратная связь! QSL пора печатать...

Луга писал(а): 04 авг 2026, 14:08 Насчет радиуса слышимости не поинтересовался у них?
QSL пора печатать...

Из соседней деревни. 3 км.

Согласен. Печатал в 2012 году. И даже рассылал. Сейчас надо немного подкорректировать эскиз.
Кое-что поменялось. Тогда было временное разрешение. Сейчас - постоянная лицензия.

Лазил по своим ящикам с железками и нашёл силовой хомут 32-35 из нержавейки.

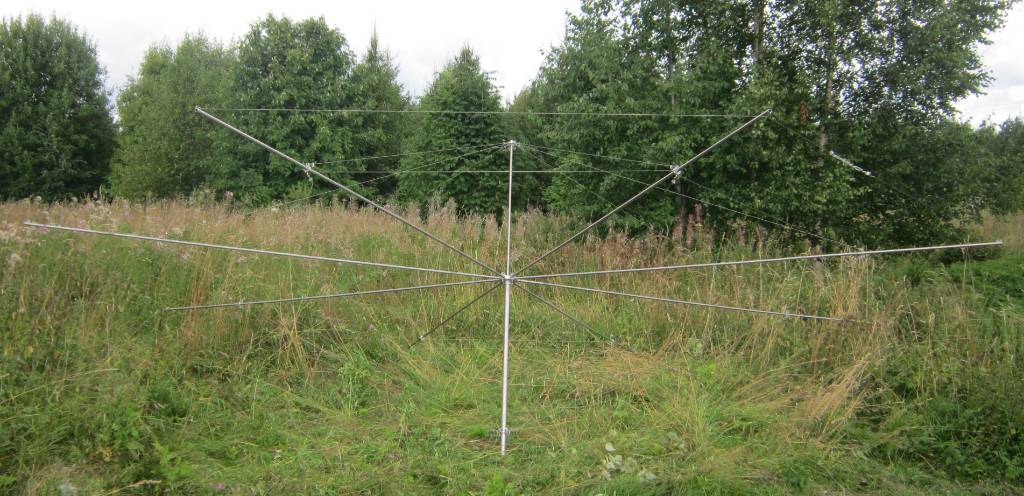

Бросил все другие дела и собрал зонтик. Установил нижние 8 растяжек лучей зонтика.
На лучах, в месте крепления вертикальных растяжек, поставил по два червячных хомута 8-16.

Вот узлы зонтика.

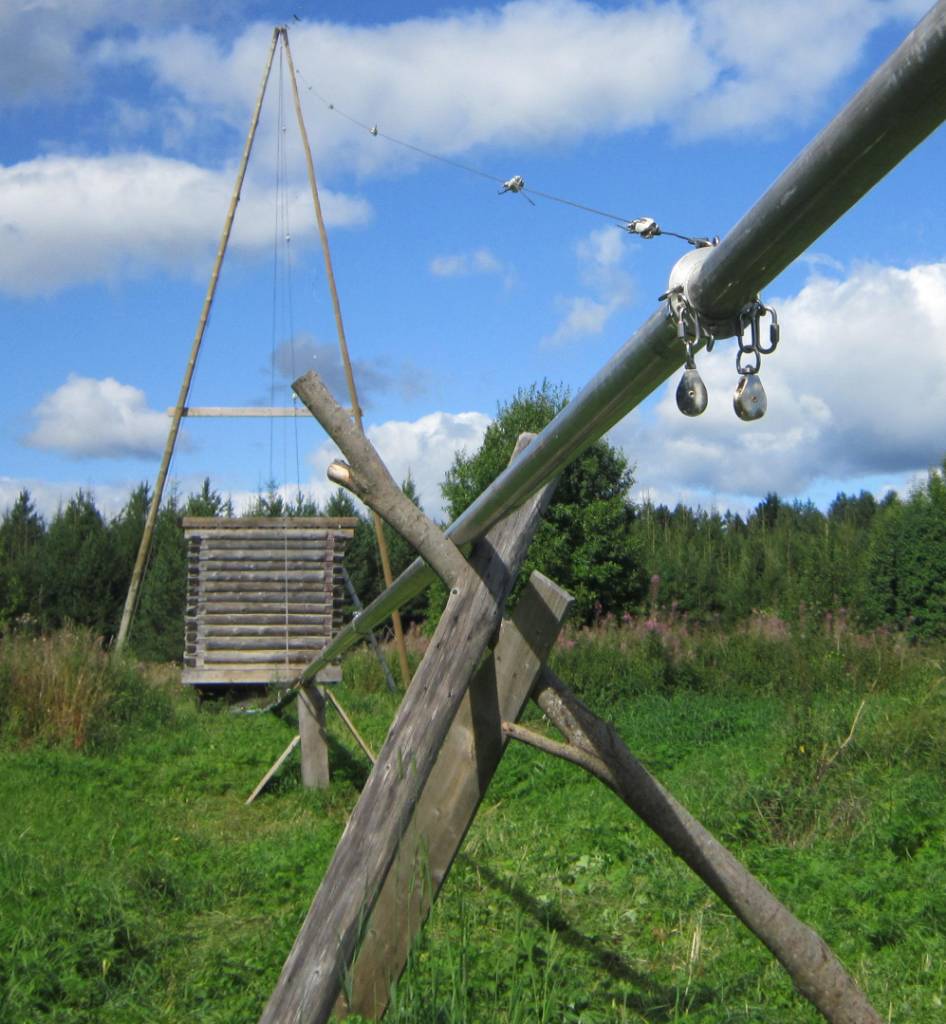

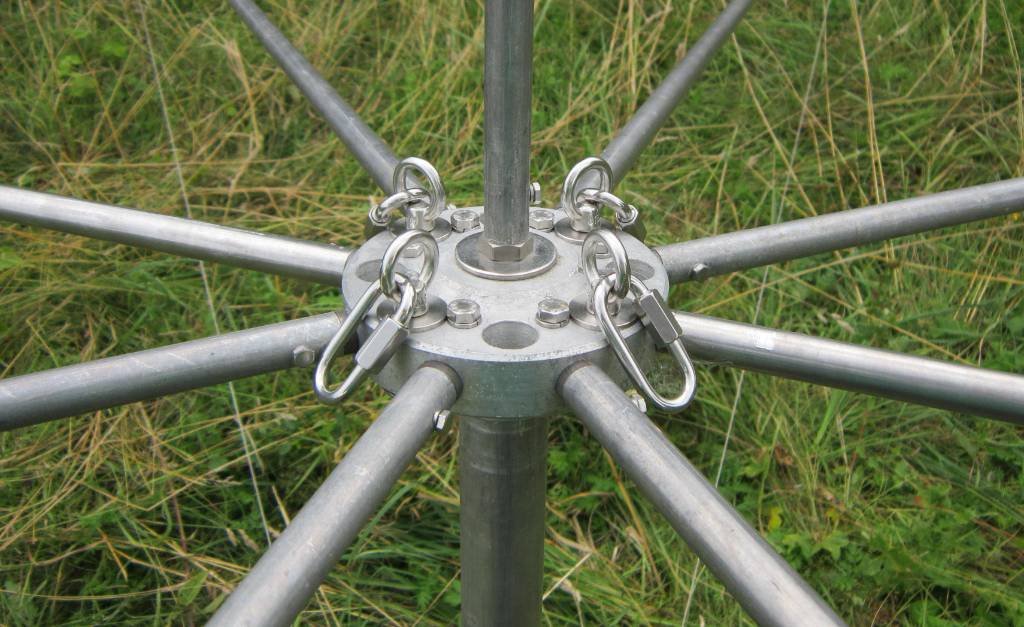

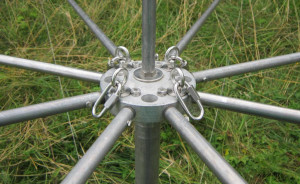

: Верхний ярус оттяжек мачты - сюда.

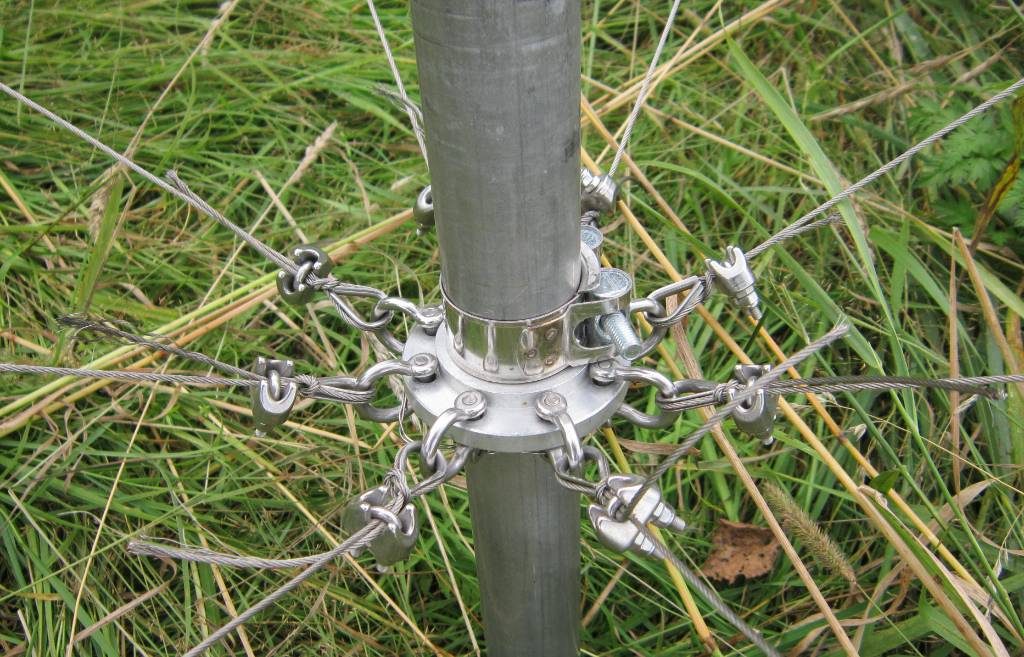

: Натяжение нижних растяжек зонтика.

А это растяжка лучей. Труба Д16-Т, диаметр 16, стенка 1, длина 3000.
Трос: нержавейка А2, мягкий, диаметр 1,5. Крючки: нержавейка А2, диаметр проволоки 3.
Хомуты червячные: нержавейка, размер 8 - 16 мм. Ставлю их по два.

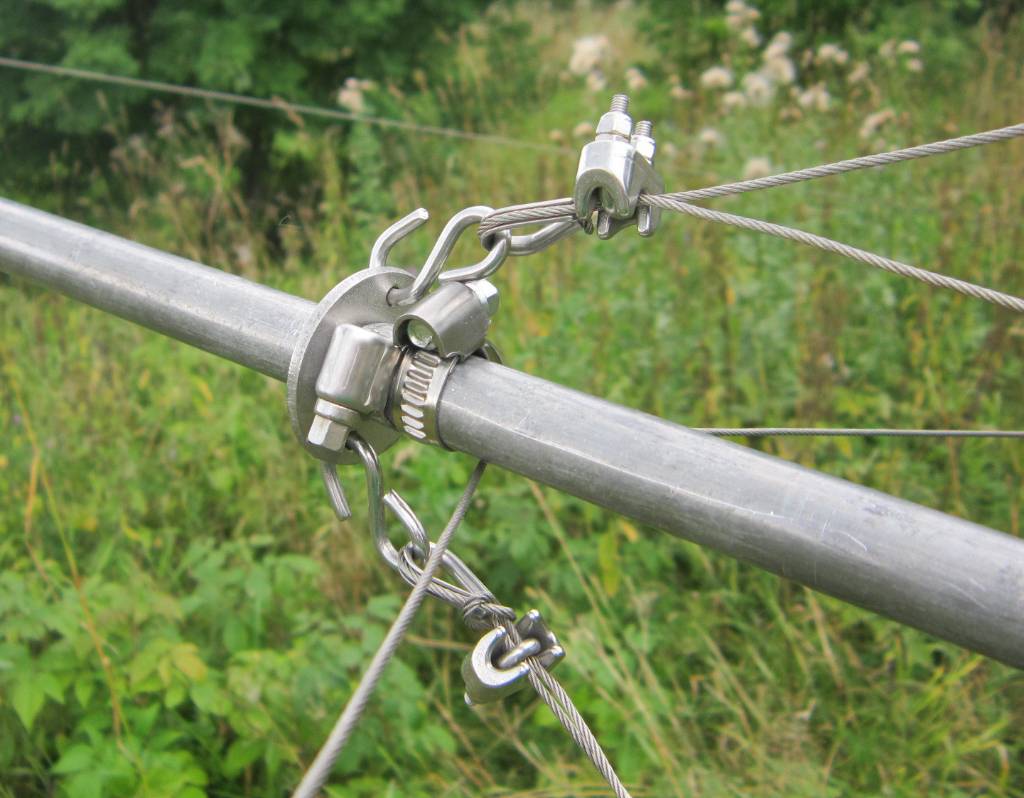

: Растяжка луча зонтика в двух плоскостях.

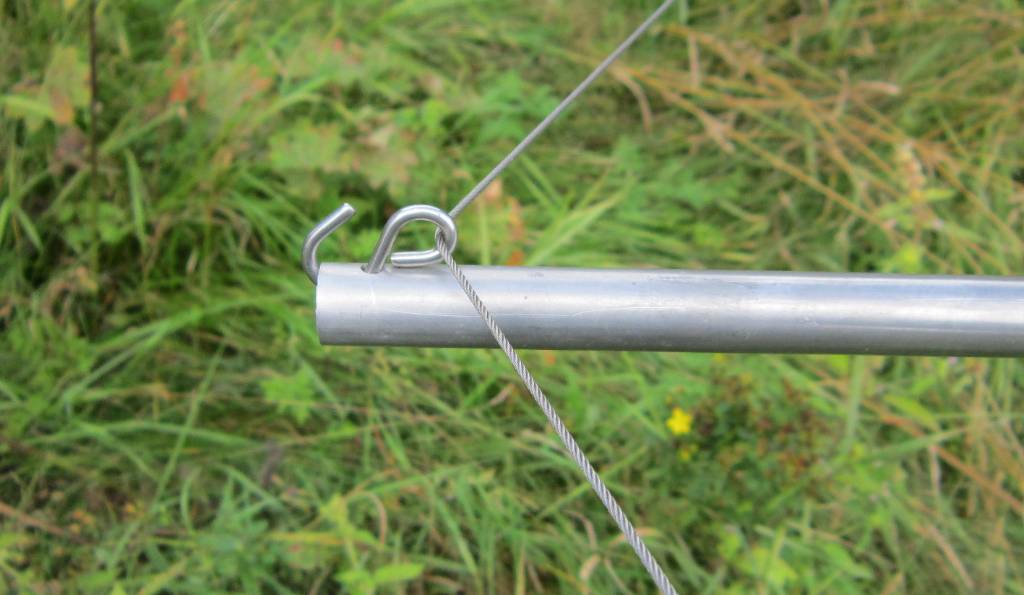

: Горизонтальная растяжка по концам лучей.

Ребята, что вызвались помочь после моего призыва по радио. Оба Сергея. У них здесь родственники живут.

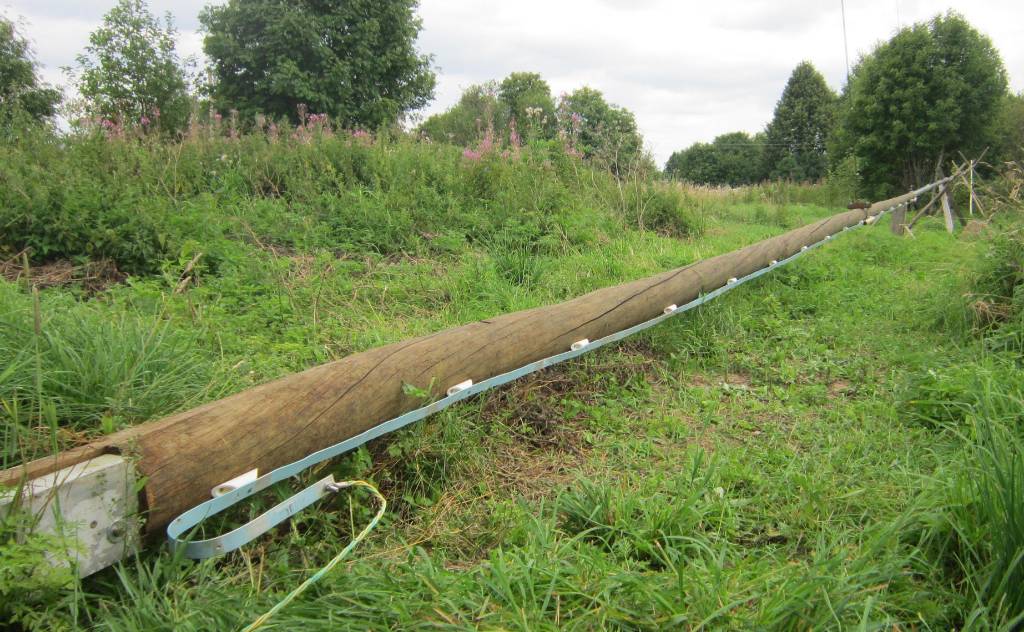

С их помощью выставили длины всех секций мачты, собрали переход с дерева на трубы и заново проложили шину вдоль деревянной секции.

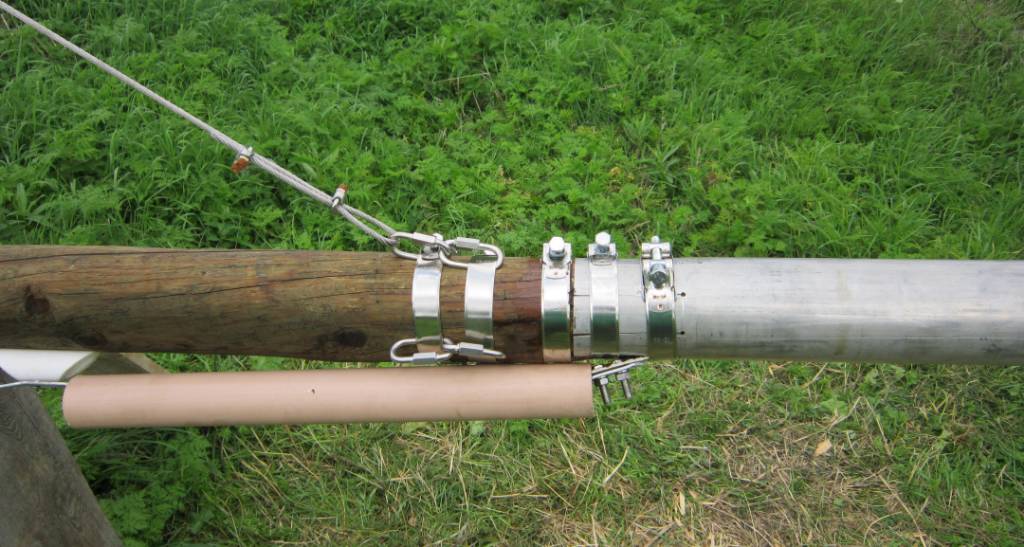

Переход с дерева на трубу идёт на диаметре 90 мм. Дерево входит в трубу на 540 мм.

Луга · Сообщение **Луга** » 06 авг 2026, 14:57

SergeKomarov писал(а): 06 авг 2026, 14:38 Вот узлы зонтика.

Нормы требуют три тросовых зажима на хвост.

Луга писал(а): 06 авг 2026, 14:57Нормы требуют три

Завтра после обеда ребята подойдут, будем заниматься оттяжками мачты. Кое-чего перевяжем.

А в растяжках зонтика зажим стоит на всякий случай.
При том способе крепежа можно вообще зажимы не ставить. Там на тросе самозатягивающийся узел.

С утра сгонял в райцентр.
Получил пенсию и закупился крепежом для сборки балок, стропил и крыши избушки.

А после обеда пошёл дождик. Жду сухую погоду и можно будет собирать каркас крыши.
И с оттяжками мачты под дождём тоже не получится заняться. Лишь сам вымокнешь.

Дописываю сообщение поздно вечером.

Ближе к вечеру дождик прекратился и из-за тучек вылезло солнышко.
Для работ с деревом надо ждать пока оно просохнет. А вот, оттяжки к мачте устанавливать вполне можно.
Этим и занялись.
Поскольку в новой конструкции мачты фланцы крепления ярусов оттяжек сместились вверх, то оттяжки надо удлинять.
Всего оттяжек 17. Одна силовая (на время подъёма тяжёлого бревна деревянной секции мачты) и 16 штатных: 4 яруса на 4 стороны.
Бревно деревянной секции зимовало подвешенным на силовую оттяжку и подъёмную (западную) оттяжку первого яруса.
Подъёмные оттяжки (западной стороны) прикреплены к падающей стреле. И на зиму были свёрнуты в бухты и лежали внутри избушки.

За вечер развернули, удлинили и установили подъёмные оттяжки второго и третьего яруса.
Закончили уже в сумерках. Поэтому фотографии сделаю завтра с утра.

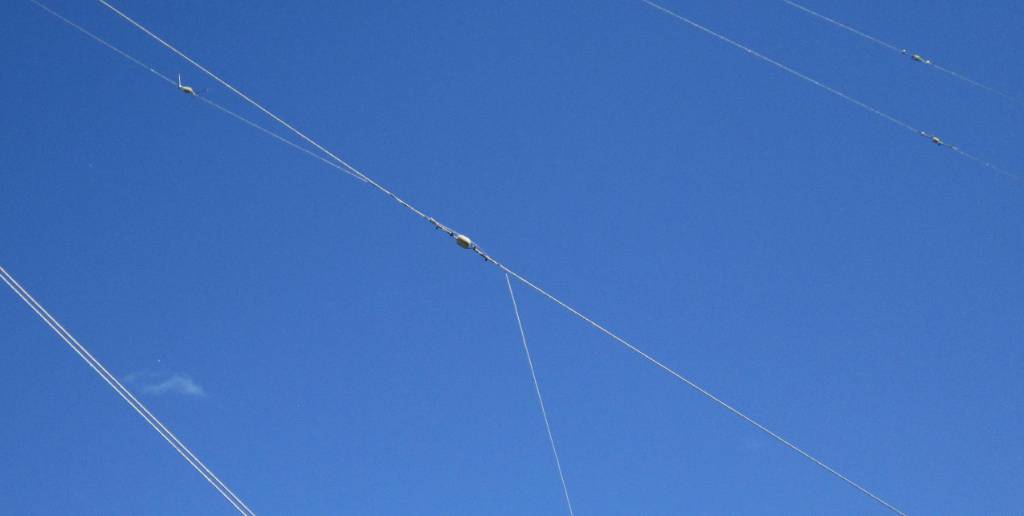

Вот, что за вчера получилось сделать. Тонкий трос на фоне неба видно плохо.

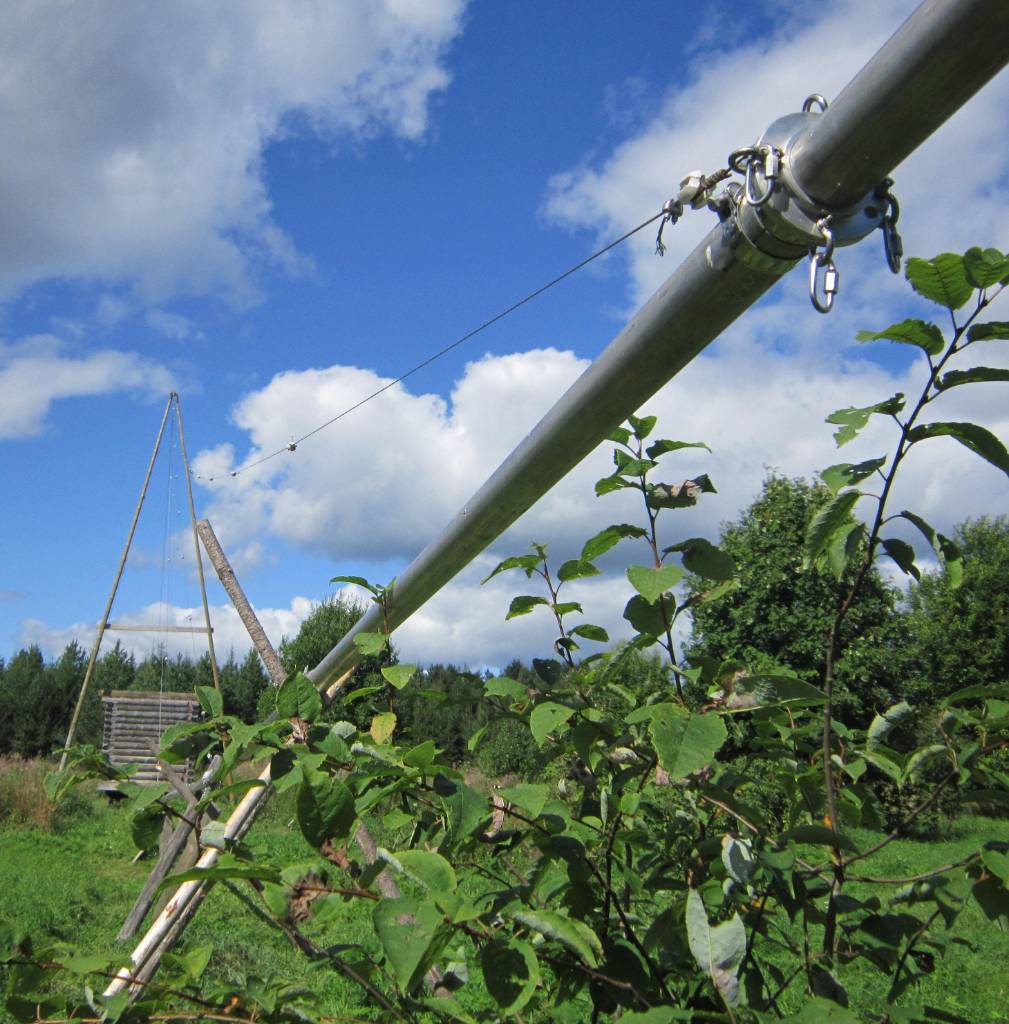

: Второй ярус оттяжек. высота 27 метров.

: Третий ярус оттяжек. Высота 35 метров.

: Торец мачты без зонтика. Высота 40 метров.

На фланце второго яруса висят два блока для верёвки. Сюда буду поднимать флаги. Думаю, высоты 27 метров будет достаточно.

С утра попытался сам, в одиночку, размотать и уложить вдоль мачты подъёмную оттяжку четвертого яруса.
Цепляться она должна к бобышке зонтика, но пока его нет, цеплять не к чему. Пусть пока полежит вдоль мачты.
А установить зонтик можно только после раскладки боковых оттяжек. Чтобы висящая на подъёмных оттяжках мачта не вильнула и не сложилась.

Однако, в одиночку это сделать тяжело. "хвост вытащил - голова увязла, голову поднял - хвост утонул".
Нужны вторые руки с инженерной понималовкой. Сам не заметил, как перехлестнул оттяжку 4 яруса с оттяжкой первого.

Справлюсь, конечно ... Но долго всё это ....

С утра - тепло и солнышко.

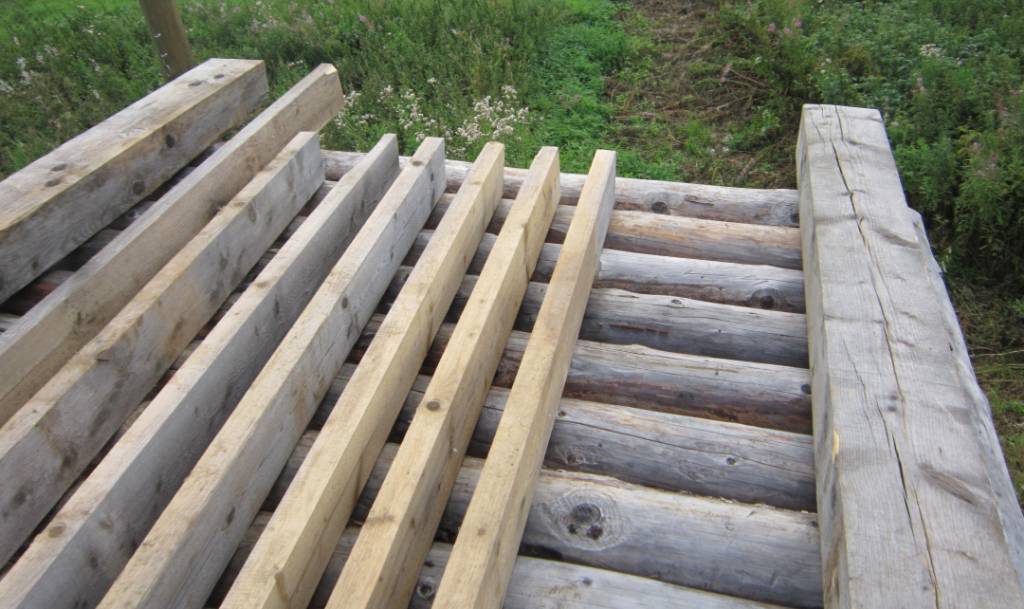

Разложил балки и стропилы на избушке. Пусть сохнут.

Потолочное перекрытие - накат брёвен. Изначально планировал ставить антенну на избушку. Потом передумал.

SergeKomarov писал(а): 08 авг 2026, 13:00 Сам не заметил, как перехлестнул оттяжку 4 яруса с оттяжкой первого.
..... Справлюсь, конечно ...

И я справился.

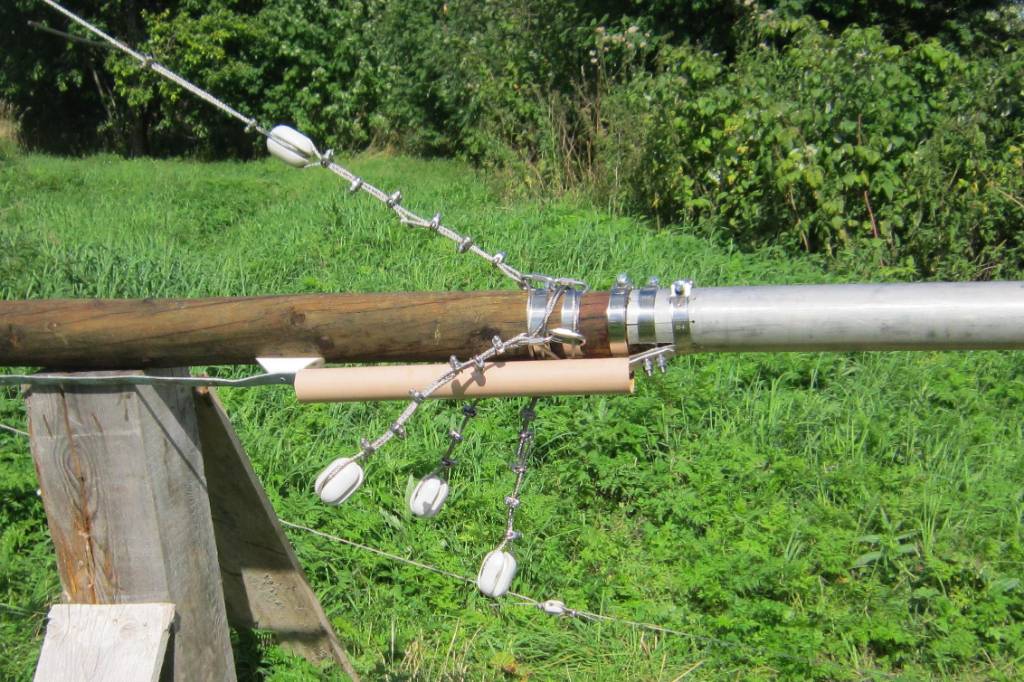

Положил бревно на подставку, снял натяжение с оттяжки первого яруса, отвинтил зажимы на тросе и опустил оттяжку. Дотянулся до места перехлёста, распутал трос, растянул оттяжку 4-ого яруса вдоль мачты. При сборке оттяжки первого яруса, поставил дополнительный изолятор, ну, чтобы лишний проводящий крест не болтался на высоте 16 метров. В остальные три оттяжки первого яруса тоже поставлю изоляторы.

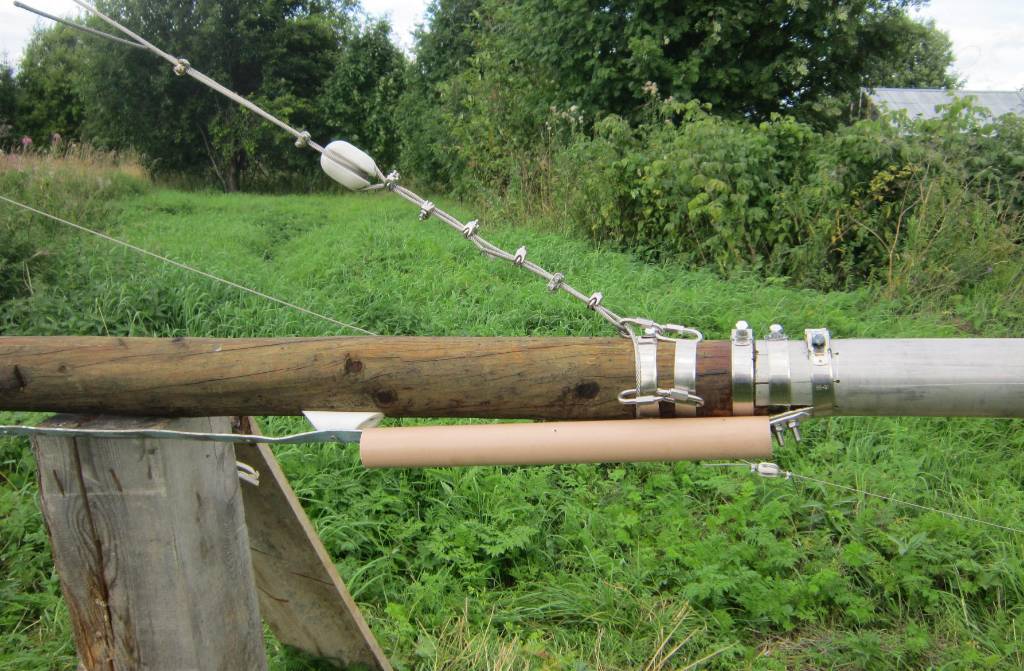

Сравните с тем, как было раньше (третья фотография): Re: Стационарная вещательная зонтичная антенна диапазона 200 метров

АБТ · Сообщение **АБТ** » 09 авг 2026, 10:03

Сергей Николаевич, а вы чем нибудь крепили хомуты (которые под оттяжки) на бревне, что бы они не сползали вниз?

АБТ писал(а): 09 авг 2026, 10:03 вы чем нибудь крепили хомуты (которые под оттяжки) на бревне, что бы они не сползали вниз?

Нет. Они просто сильно затянуты до проминания дерева.
А вниз по бревну идёт расширяющийся конус. Не сползут.

SergeKomarov писал(а): 08 авг 2026, 17:01 В остальные три оттяжки первого яруса тоже поставлю изоляторы.

Быстро сказка сказывается, да, не быстро дело делается.
И, тем не менее, сделал.

И ещё за сегодняшний день разложил 1, 2 и 3-ий ярусы южного веера оттяжек.
Нарастил до нужной длины.
А фотографировать нечего. Оттяжки лежат в траве и их не видно.

С утра размотал и разложил северный веер оттяжек 1, 2 и 3-его ярусов.
Оттяжки 2 и 3 ярусов удлинил.

А фотографировать опять нечего. Трос и орешковые изоляторы в траве не видно.

Сегодня почти весь день возякался с оттяжками. Кое-что сделал надёжней.
Разложил северные и южные оттяжки 4-ого яруса.

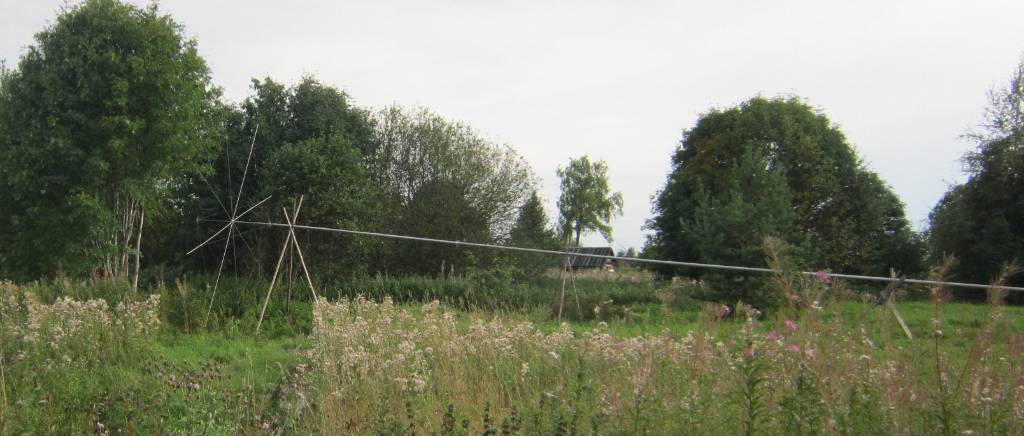

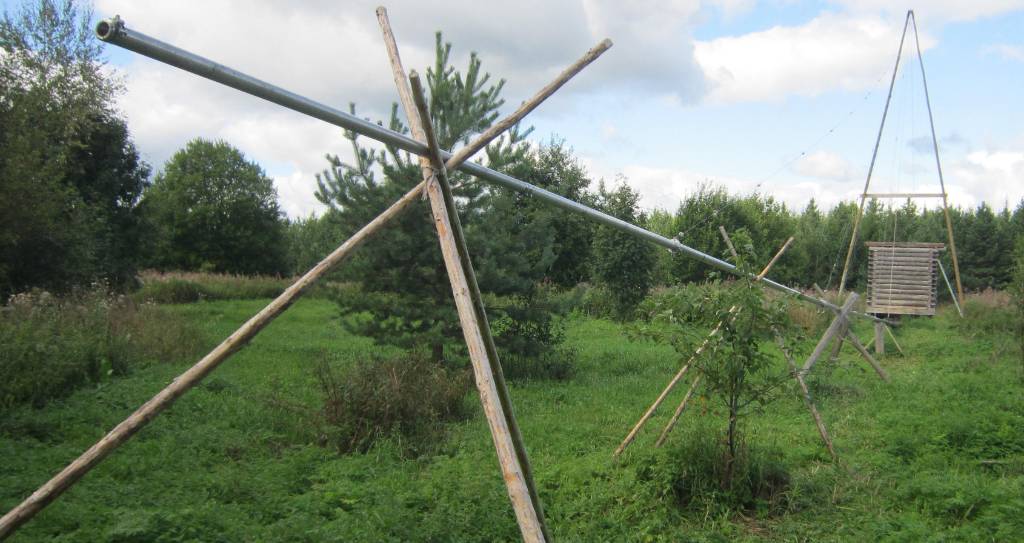

После обеда увеличил высоту подпорок - сдвинул им ноги. Поднял конец 9-ой трубы на высоту 3 метра.
Попилил мешающие ветки на дереве рядом с верхушкой антенны.

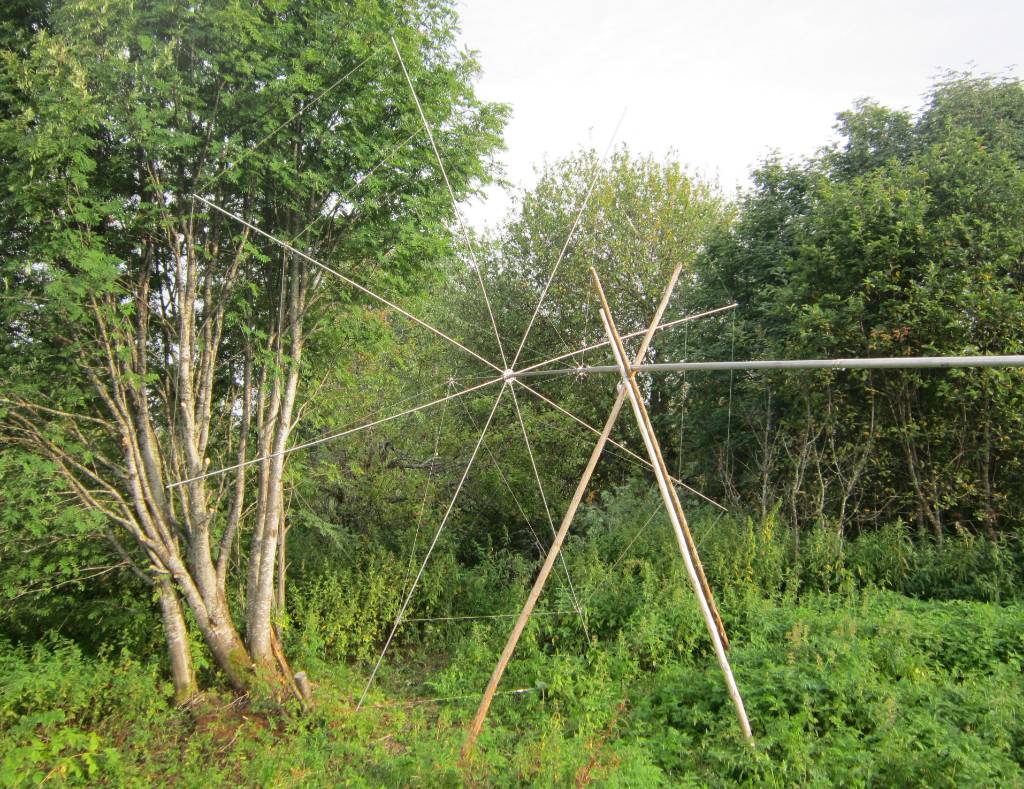

Принёс и установил зонтик во вставку на верхушке 9-ой секции. Взял за два луча и вставил. Он лёгкий.

Завтра удлиню оттяжки 4-ого яруса и прицеплю их к карабинам на бобышке зонтика.
И затяну силовой хомут, фиксирующий зонтик. Но здесь уже нужна высокая стремянка.

Дождь. Мокнуть не хочется. Занимаюсь работами по дому.

Сегодня опять дождь. Лазить с оттяжками по мокрой траве, ну, очень не хочется.
Занимаюсь домашней электрикой.

Водой с крыши налились в края две полные бочки 220 и 120 литров.
Вот эти: Re: Восстанавливаю деревенский дом, чтобы потом построить на сеновале Аппаратно-студийный комплекс.

Oev · Сообщение **Oev** » 15 авг 2026, 09:53

Дозвонился до Сергея.
Третий день нет электричества и идёт дождь.
Комаров сидит в домике.
Занимается внутренней электрикой.
Чинит генератор.
Жив здоров бодр.
