Стационарная вещательная зонтичная антенна диапазона 200 метров

[SergeKomarov]

Можно попробовать нагреть.

Это первое, что пришло в голову. Вторая мысль - термообработка "отпускает" Д16Т и делает его мягким.
После лёгкого нагрева горелкой трубы из Д16Т гнутся под собственным весом.
Когда делали первую такую антенну в 2009 году, пришлось заменить 8 двухметровых трубок. Рукой гнулись концы, которые нагревали.

[SergeKomarov]

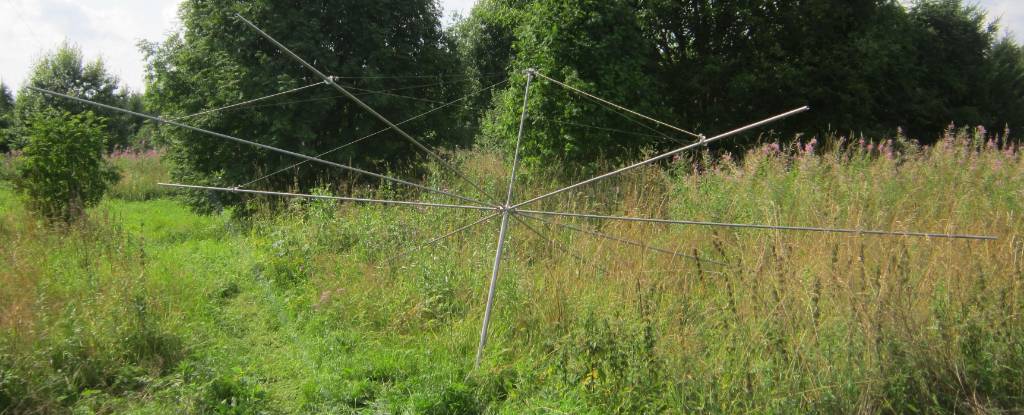

Помаленьку собираю зонтик. Половину растяжек поставил. Нержавеющий трос 1,5 мм.
А нижние оттяжки пока ставить нельзя. Надо сначала снизу одеть 35-ый силовой хомут (32-35). А я его забыл заказать.
Поэтому пауза.... .... .... Успел дозаказать, пока посылка с остальными хомутами ещё не ушла ко мне.

Антенна не сложная и не дорогая для повторения. Просто много мелких деталей.

[SergeKomarov]

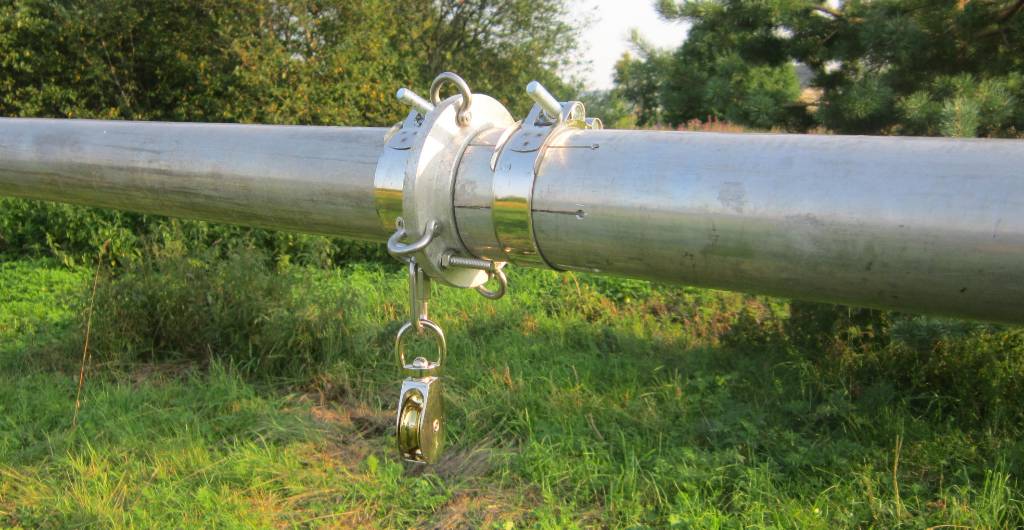

При сборке мачты трубы разных секций стыкую телескопически, расценговав верхний конец каждой секции.

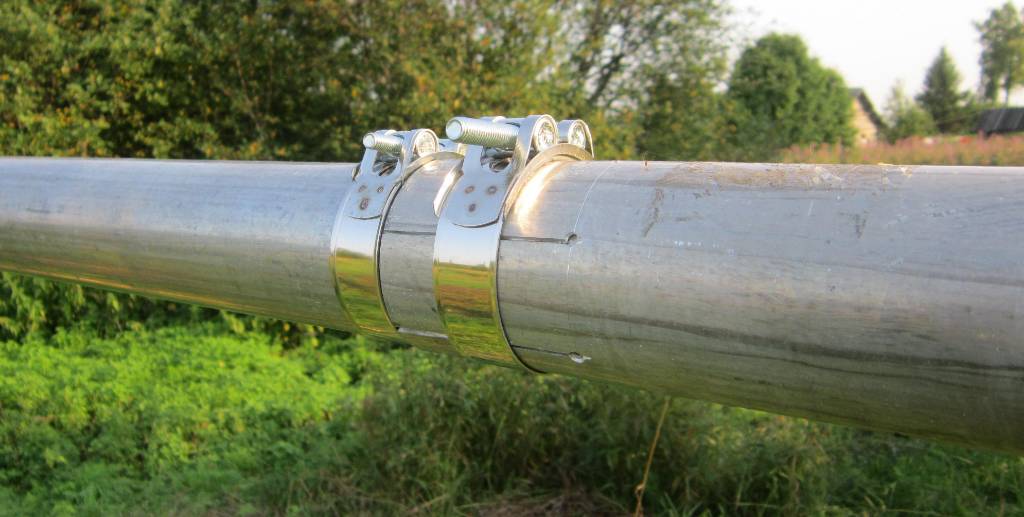

Ставлю два силовых хомута. Один - сжимающий цангу. Второй - упорный на меньшей трубе, встык с верхним краем большей.

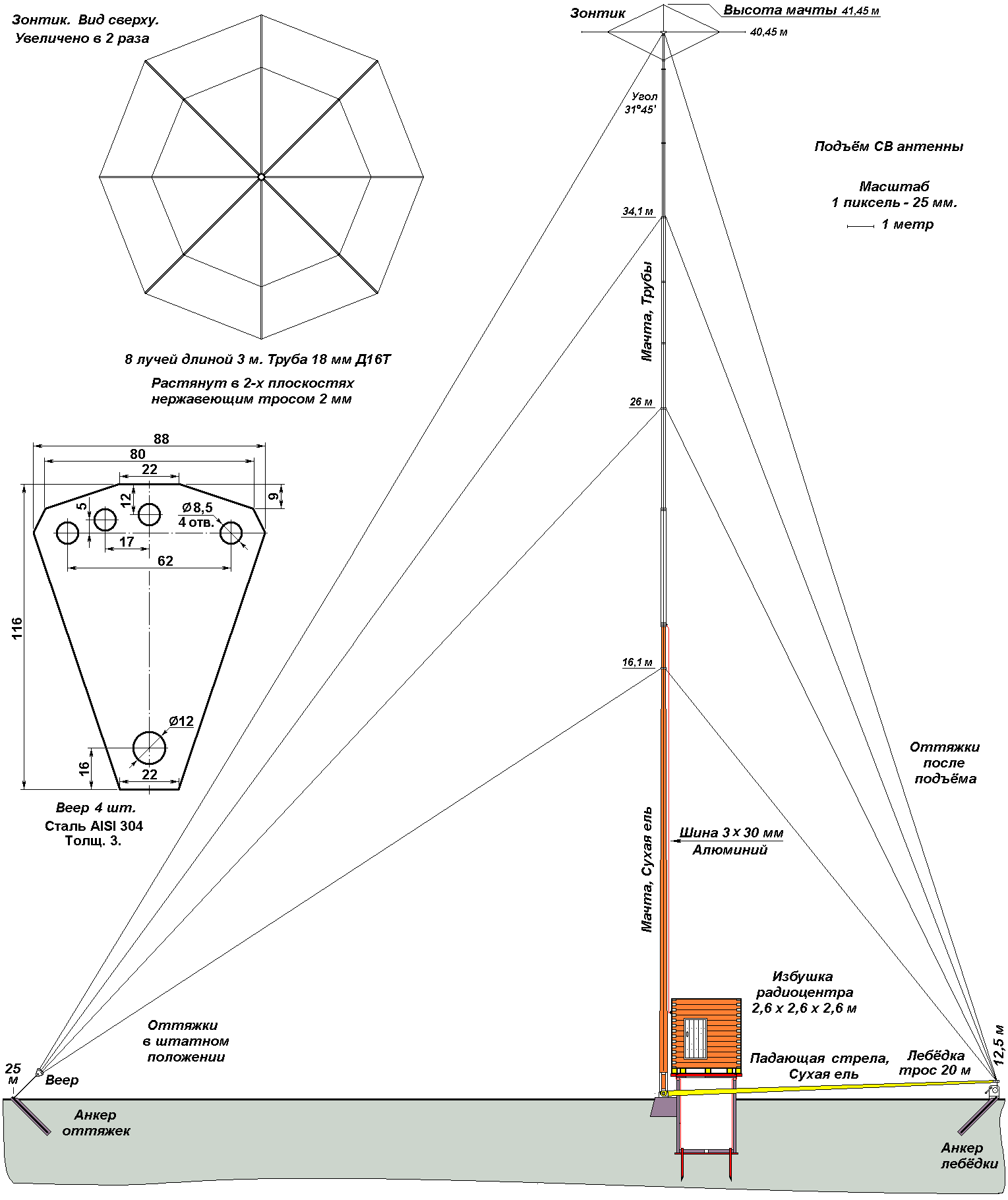

А это фланец второго яруса оттяжек. Высота будет 27,1 метра. Тоже два силовых хомута.
В дополнительное отверстие повесил блок из яхтного такелажа для подъёма флагов расцвечивания.

[SergeKomarov]

Пока жду посылку с недостающими хомутами для мачты, начинаю заниматься избушкой.
В ней будет дверь (на север, к моему дому) и одно окно (на восток, в сторону дорожки для сборки мачты).
Для окна - тройной стеклопакет 780 х 515 х 40 - есть. Это для внутренней рамы. Внешняя будет деревянная, деревенская.
Дверной проём не уже 620 мм. По высоте около 1600 мм. Избушка-то маленькая. "Ворота" ей ни к чему.
Пошёл мерить по месту.

[SergeKomarov]

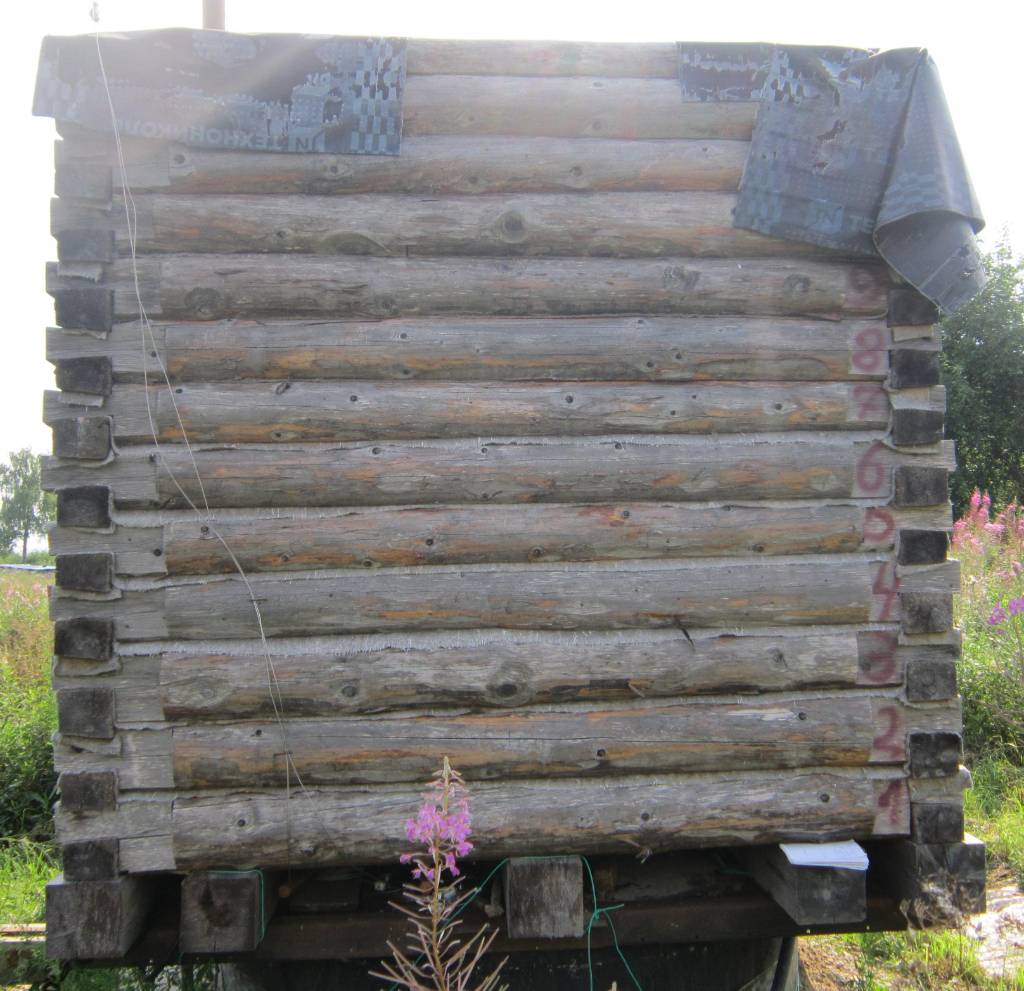

Ну, вот, отфотографировал. Теперь можно разбираться по месту.
Начнём со стороны дверного проёма (дверь обращена приблизительно на север - в сторону тропинки к дому).

Сруб избушки стоит на 5-и отрезках бруса 200 х 200 и длиной по 2600 мм.
Расстояние по горизонтали от края до края бруса - тоже 2600.
расстояние между левыми и правыми крайними брусами - по 150 мм.

Центральный брус смещён вправо. В увеличенном промежутке 685 мм находится люк в бетонной крышке фундамента.
Имеет смысл здесь же сделать и дверной проём в срубе. На фото там, где виден росток с цветами Иван-Чая.

Вот я подумываю: Может два этих бруса заменить на более длинные и сделать тамбур между двумя дверьми?
Или не заморачиваться и сделать одну дверь и крыльцо? Это предмет для размышления.
Брус есть. Шестиметровый. Можно сделать два по 3 метра. Ну, чтобы зимой избушку не выстуживать?

[SergeKomarov]

Собственно...... Я рассуждаю здесь вслух..... Озвучиваю варианты.... поскольку готового решения не имею.

И мне нужны не оценки и реплики (они здесь запрещены Правилами), а мне нужны доводы и конкретные аргументы "за" или "против" или "иначе" (тогда - "как?").

Когда всё в идеях и чертежах, легко изменить. Когда уже всё сделано "в железе" ничего не изменишь.

[SergeKomarov]

200 мм толщины бруса и пространство между ними уложу каменной ватой. Открытые бока тоже прикрою. - Теплоизоляция.
Функцию "чёрного пола" выполнит бетонная крышка погреба.

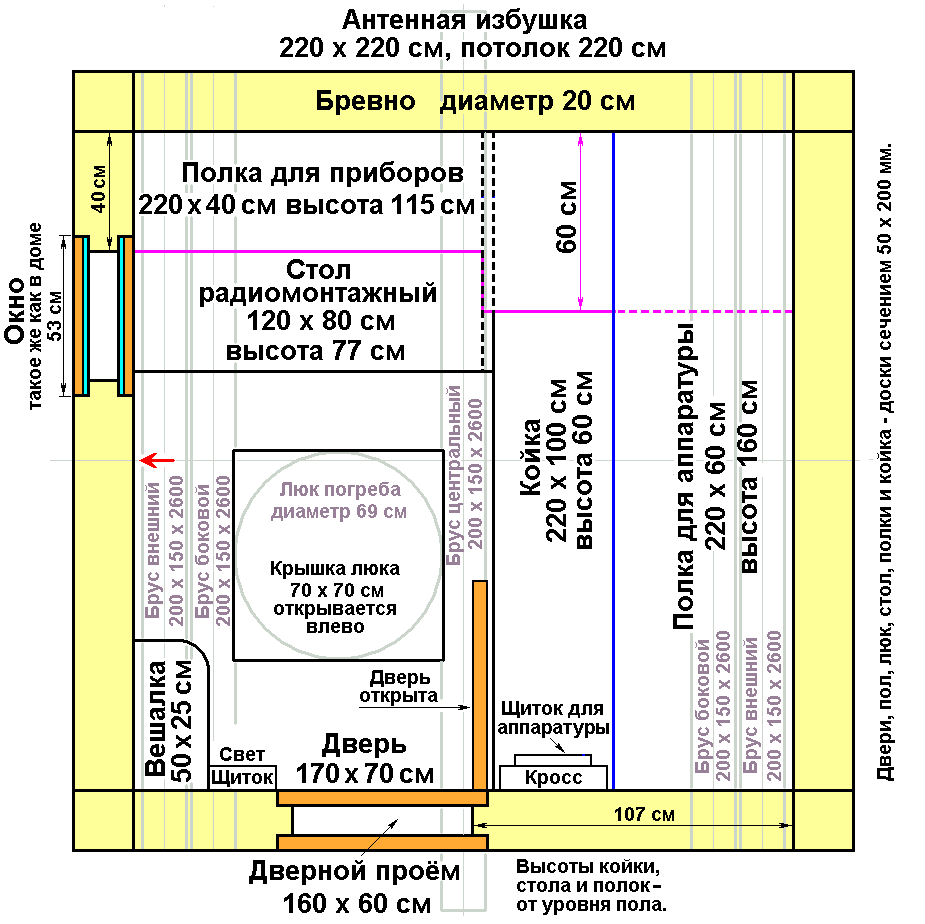

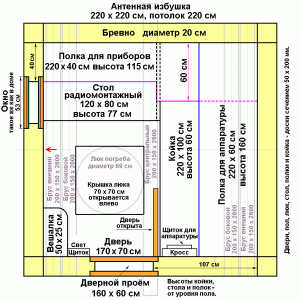

Внутри избушки постелю "чистый пол" из 50-х досок. И в нём сделаю люк в погреб 700 х 700. Вот, где-то так:

Это пока прикидки........

[SergeKomarov]

Однако! Прежде, чем что-то строить внутри избушки, сначала надо сделать крышу.
А то ж там есть лишь потолочный накат, через который дождь свободно хлещет во внутрь.
Пока внутри ничего нет, это не опасно. Всё равно ж, сруб избушки продувается и внутри, и снаружи.

Крыша - двускатная. С углом при вершине 109 - 112 градусов. Измерил по своему дому. Так здесь принято. Все дома такие.
Скорей всего, как первый дом в этой местности поставил плотник, может, и 300 лет назад, а, может, и 500, и потом все копировали.
Запомнить просто - под 6-и метровый сруб (6 х 6) высота конька крыши 2 метра. С точностью до измерений.
Считаем: 2arctg (3 / 2) = 2 x 56,3 = 112,6.
Ну, а там, плюс / минус толщина верхней балки 130 - 150 мм. Получаем 2arctg (3 / 2,15) = 2 x 56,3 = 108,7.

[Луга]

200 мм толщины бруса и пространство между ними уложу каменной ватой. Открытые бока тоже прикрою. - Теплоизоляция.
Функцию "чёрного пола" выполнит бетонная крышка погреба.
Внутри избушки постелю "чистый пол" из 50-х досок. И в нём сделаю люк в погреб 700 х 700. Вот, где-то так:

Не вижу ни отопления, ни вентиляции.
Если предполагается зимняя работа - утепленный (но неотапливаемый) тамбур (сени) обязателен. Там же оставлять громоздкую зимнюю одежду и обувь.

[SergeKomarov]

Не вижу ни отопления, ни вентиляции.

А зачем?
Там размещаются передатчики и модуляторы. Им отопление не нужно.
Все радиодетали работают в диапазоне температур от минус 60 до плюс 125. Электролиты - минус 40 - плюс 105.
Если нужна более стабильная температура, могу опустить на дно погреба (на 3 метра ниже пола). Там летом +8, зимой +4.
Вещательной аппаратуре оператор не нужен. Аппаратура включается дистанционно, из дома.
Помимо силового, туда лежит сигнальный кабель СЭК5х2х0,35. 5 витых пар, каждая - в своём в экране.

Рабочее место и койка - исключительно на лето. Если кто приедет в гости и в доме места не будет. Или любитель ночных связей на 160 метрах.
Если же приспичит там заночевать зимой, то можно включить электрический нагреватель. Силовой кабель хороший.
На всякий случай туда и телефонную линию делаю.

Дырочку под вытяжной вентилятор сделаю в потолке на чердак. А приток воздуха из щелей натянет.

[Луга]

Не вижу ни отопления, ни вентиляции.

А зачем?
Там размещаются передатчики и модуляторы. Им отопление не нужно.
Вещательной аппаратуре оператор не нужен. Аппаратура включается дистанционно, из дома.
Помимо силового, туда лежит сигнальный кабель СЭК5х2х0,35. 5 витых пар, каждая - в своём в экране.

Если это необитаемая аппаратная - то да, не требуется...

[SergeKomarov]

Если это необитаемая аппаратная

Постоянно жить там не планируется. Ни зимой, ни летом.
Если только летом, изредка и романтично, провести там ночь с женщиной в окружении радиоаппаратуры.
Или после часа ночи (после окончания вещания) зависнуть там по-темну, с трансивером, проводя радиосвязи на диапазоне 160 метров с антенны, имеющей электрическую высоту 3/8 лямбды. И с рассветом улечься спать.
Думаю, при такой антенне, мощности в 5 Вт будет достаточно, чтобы охотно отвечали.

[SergeKomarov]

Вот на эту свою информацию:

Если нужна более стабильная температура, могу опустить на дно погреба (на 3 метра ниже пола). Там летом +8, зимой +4.

получил по почте добавление, что

Под полом будет конденсат, особенно если пол в погреб закрыт.
Если ставить сени, то и крыша к ним нужна - лишние расходы,
если избушка зимой пустовать будет.

Отвечаю. Верное замечание. Но есть парочка "Но!"
- В погребе будет, как положено, двухтрубная вентиляция. Трубы уже закупил. Пластиковые, рыжего цвета. Диаметром 110 мм.
- Ставить сени не буду. Некуда. Избушка не должна мешать движению А-образной "падающей стрелы". Разве, что, маленькое крыльцо.
- Зимой в избушке будут жить передатчики в обнимку с АЭ модуляторами. - Сладкая парочка! Им там тепло будет.

[Дикий Кот]

Если это необитаемая аппаратная - то да, не требуется...

Ну, обитать там при работающем передатчике - не лучшая идея. Одно дело если связи проводить - время работы на передачу в связном режиме небольшое, а вещательный работает часами непрерывно.

А по поводу конденсата под полом - так тут два момента. Первый - вентиляция подпольного пространства, второй - утепление. Даже в нынешнем варианте, думаю, зимой верхняя часть бетонного "колодца" изнутри обрастает шубой инея.

[SergeKomarov]

вещательный работает часами непрерывно

Вещательный включаю на прогрев за час до эфира - в 17:00 и выключаю в час ночи.
А после часа ночи, хочешь, подключай к антенне трансивер на диапазон 160 метров, а хочешь ложись баиньки.
После окончания эфира можно со второй ведущей (или с гостьей эфира) туда пойти, типа "выключать передатчик".....

[Луга]

Там размещаются передатчики и модуляторы. Им отопление не нужно.
Все радиодетали работают в диапазоне температур от минус 60 до плюс 125. Электролиты - минус 40 - плюс 105.
Если нужна более стабильная температура, могу опустить на дно погреба (на 3 метра ниже пола). Там летом +8, зимой +4.

Главное, чтобы конденсат от перепадов температуры не выпадал. Гигрометр желательно повесить на стенку, и первое время контролировать влажность. Если днём влажность будет 80-90% при 25 градусах, то холодной ночью при +13 роса (конденсат) обеспечена.

[SergeKomarov]

День рождения отпраздновал. "Наилучшие пожелания" - получил и отметил!
Теперь можно и крышей избушки заняться.

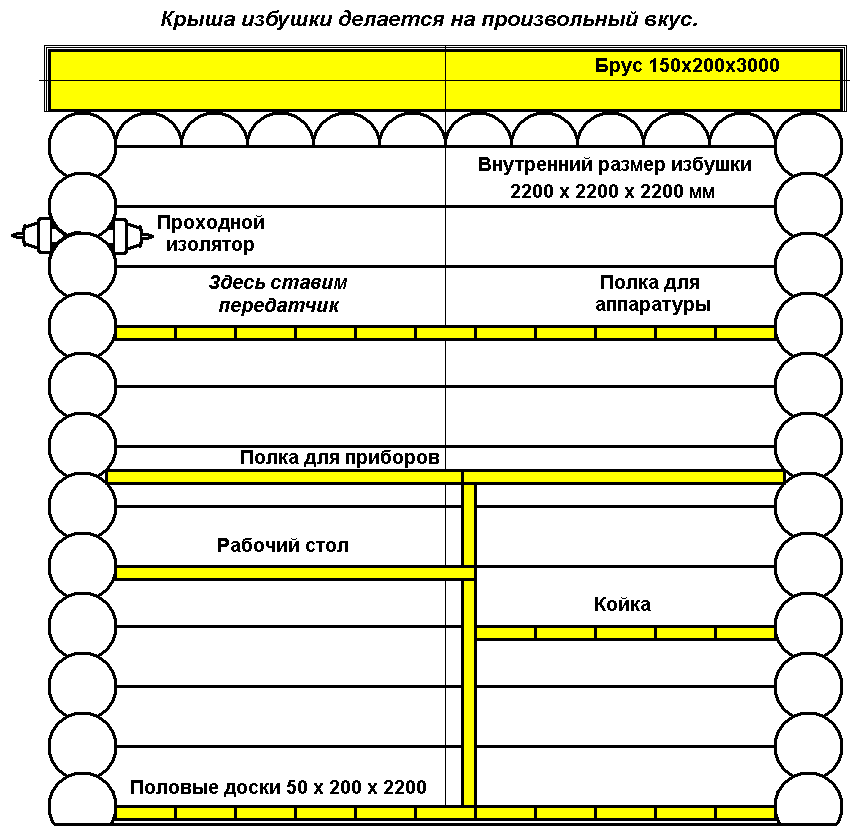

Есть у меня 6-и метровый брус 150х200. Вот из него и сделаю две балки по 3 метра в основание крыши.
Брус положу плашмя.
Высота конька от верха потолочного наката брёвен, по стропилам - 0,85 метра. Стык стропил (конёк крыши) плоский, шириной 300 мм
Стропила из доски 50 х 150. Длинные, со стороны мачты, по 2 метра. Короткие - по 1,8 метра (чтобы А-образная подающая стрела прошла).
Настил из досок толщиной 25, шириной 150 мм и длиной по 3,5 метра по 12 штук с каждой стороны.

[SergeKomarov]

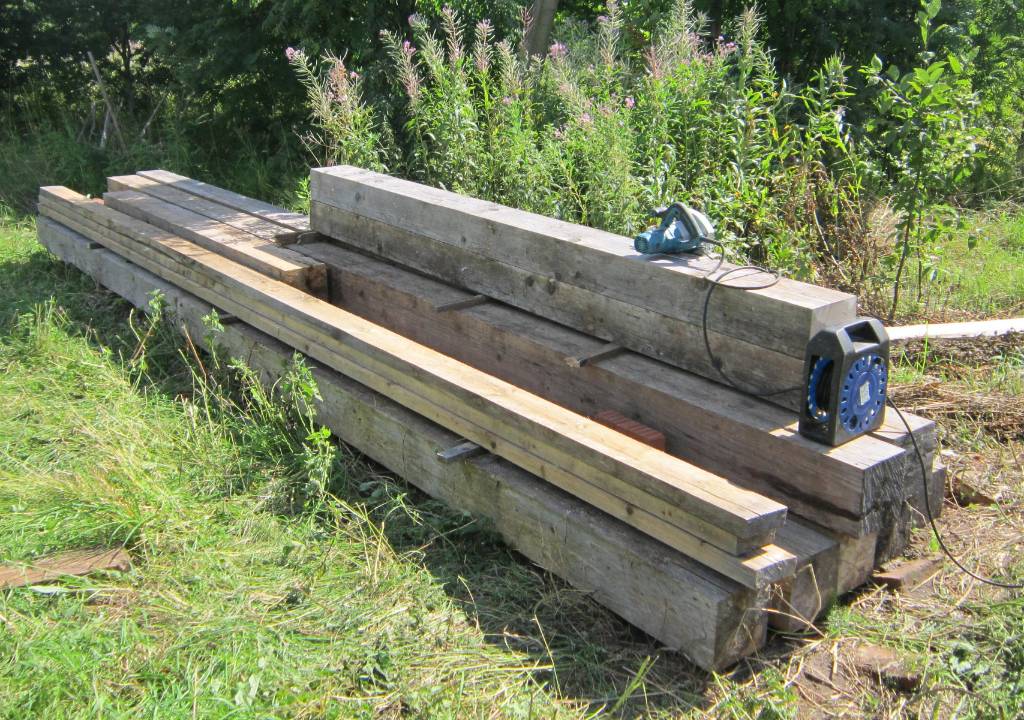

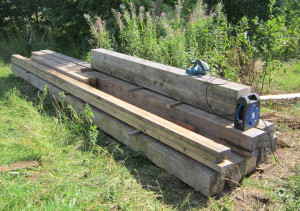

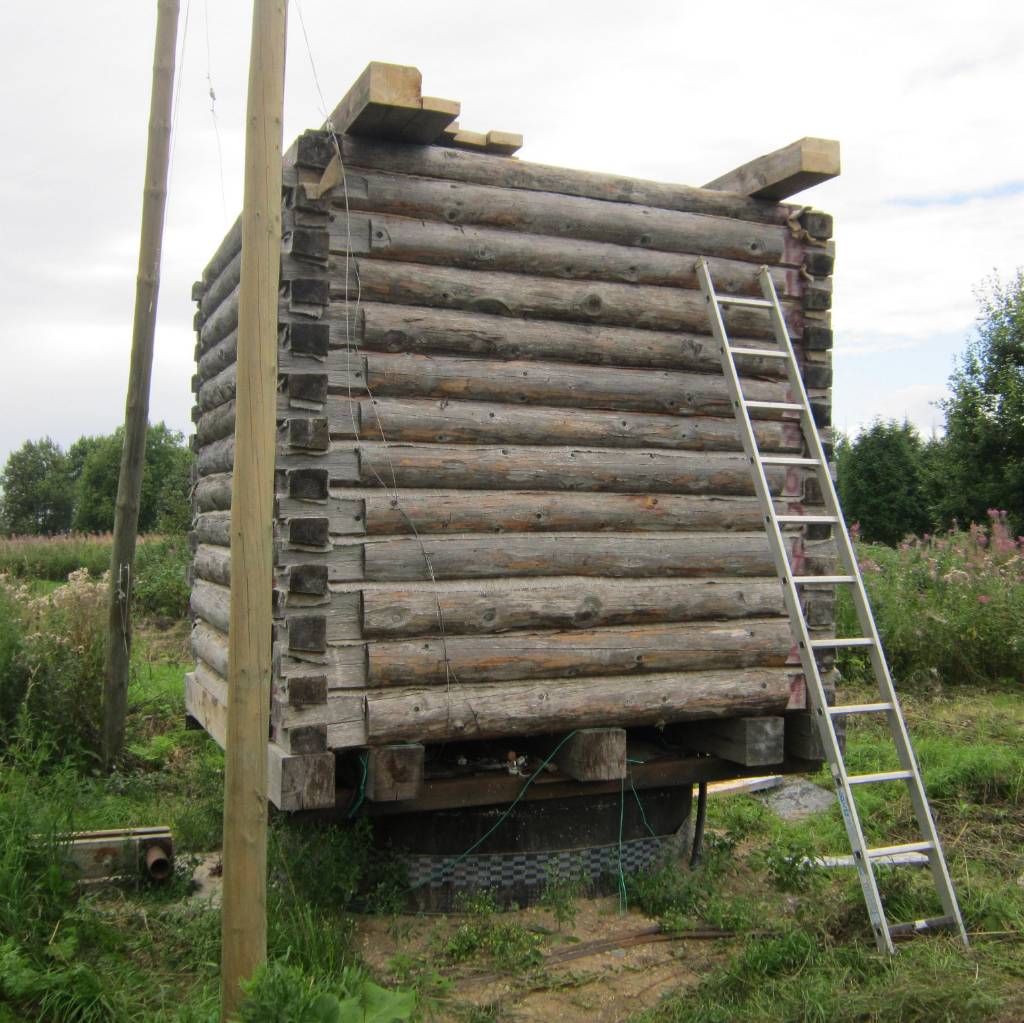

Ну, вот, достал из стопочки материала брус 150 х 200 и попилил его на два 3-х метровых куска.
Это было не сложно. Брус в одиночку ворочается вполне подъёмно.

А вот как его поднять на верх избушки (от земли 3,2 метра), - это уже другая задача.

Три доски 50 х 150 х 6100 (они на переднем плане) попилил на 6 двухметровых стропил и сделал третью промежуточную балку.
Промежуточная балка из доски тоже трёхметровая, как и балки из бруса.

[нитрат]

С прошедшим Вас днем рождения и здорово ,что 73 -это пожелание здоровья,успехов и счастья! Хотел еще про избушку,если потолок изнутри покрыть пенопластом толщиной 10 см,то конденсат не образуется,у меня так в погребе гаража.
