Стационарная вещательная зонтичная антенна диапазона 200 метров

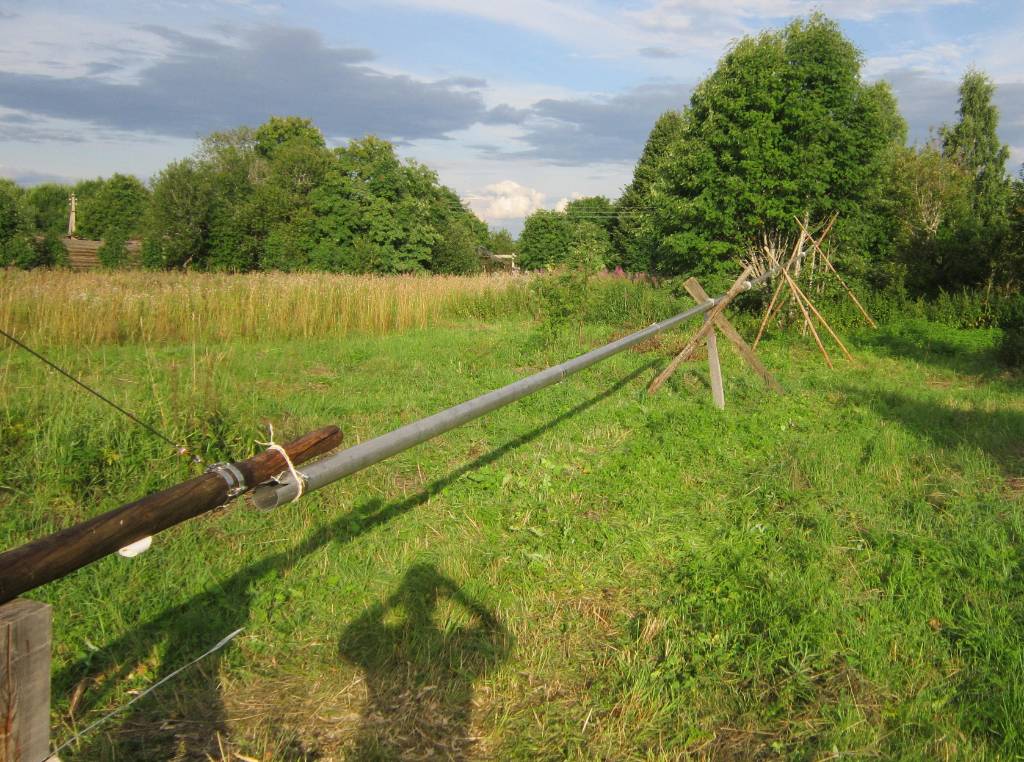

Мой летний полевой сезон ещё не начался, но друзья прислали пару фоток, как перезимовали антенна и лебёдка.

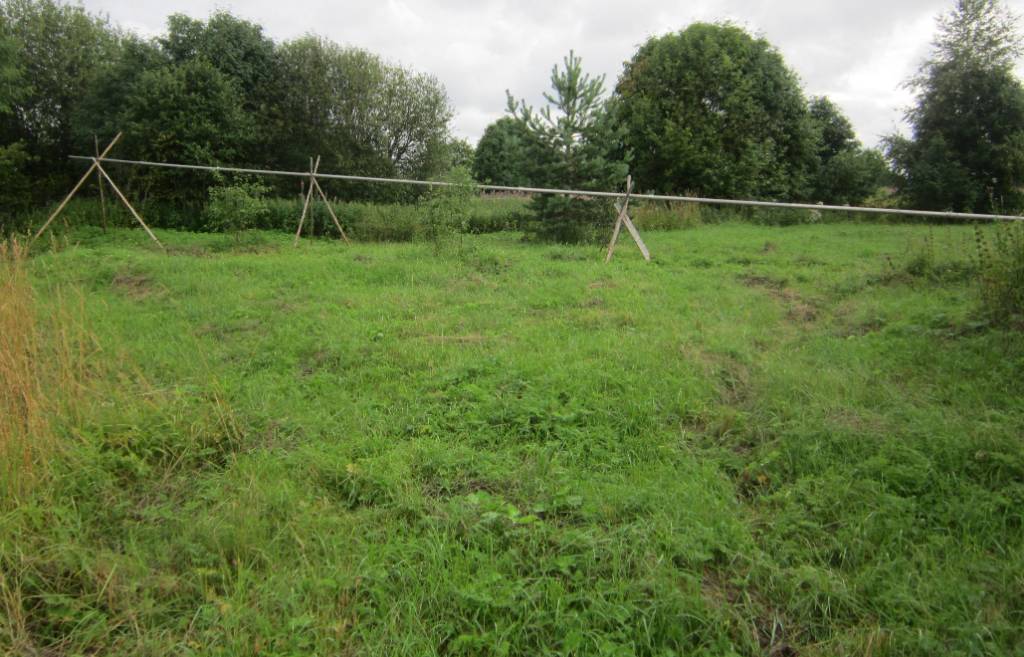

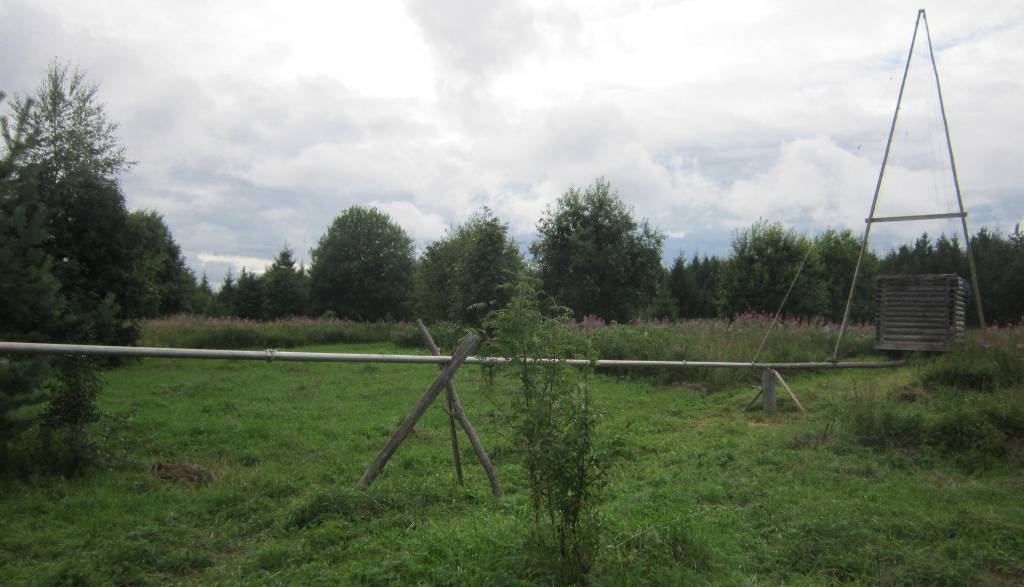

Аналогичные осенние фотки - с тех же ракурсов: Re: Стационарная вещательная зонтичная антенна диапазона 200 метров

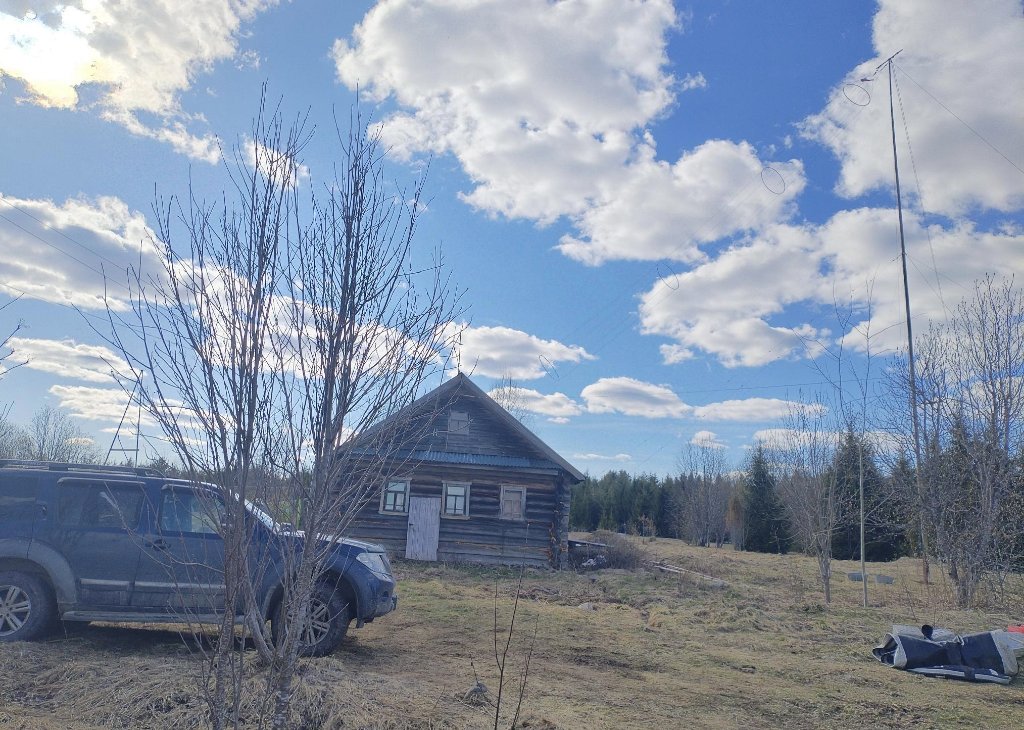

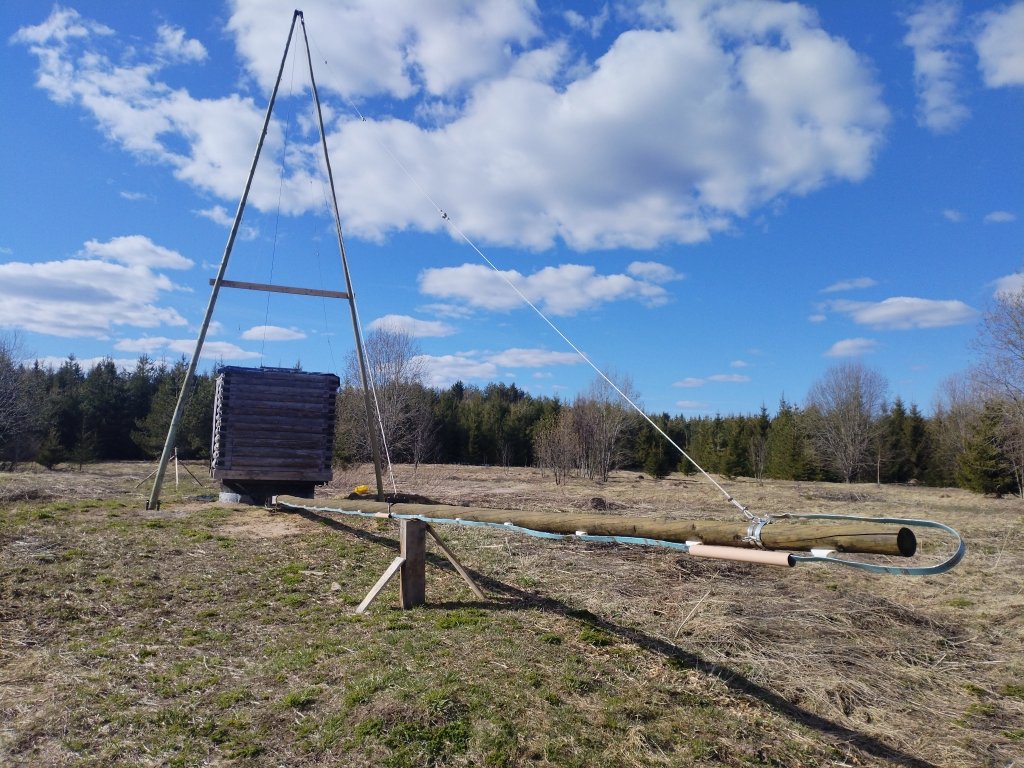

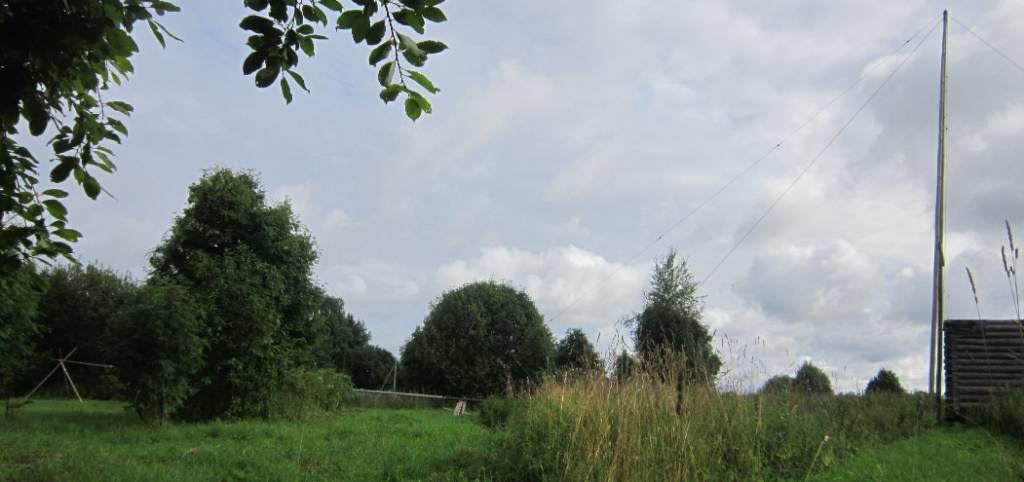

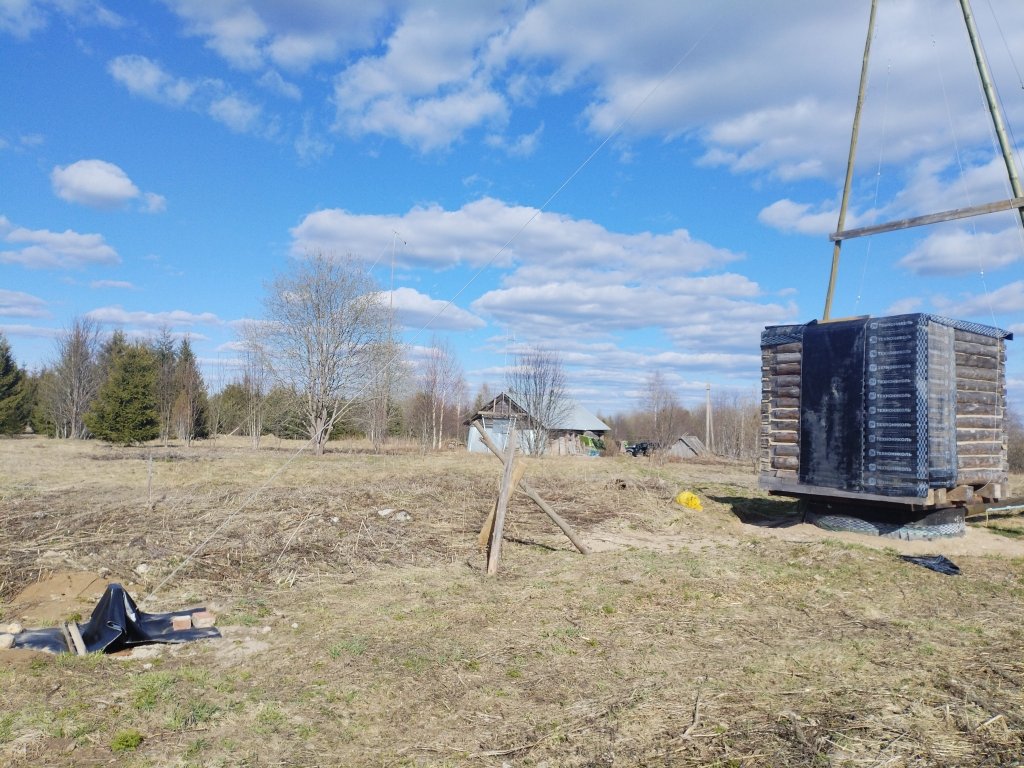

А это вид от лебёдки на дом и на избушку. На фото справа - вид на дом и КВ антенну (слева, на заднем плане - падающая стрела СВ антенны).
Трава ещё не встала. И очень красивое северное небо!

Привёз все элементы новой конструкции антенны.

Общая схема та же самая.
Главное изменение - переход с деревянной секции на дюралевую трубу на диаметре 90 мм (было 80 мм).
И ещё. Все нижние толстые трубы стали одной длины - по 3 метра. Материал - только Д16Т.

30 мая летний полевой сезон 2026 года начался.

Луга · Сообщение **Луга** » 31 май 2026, 17:13

Ура! Поздравляю с началом сезона!

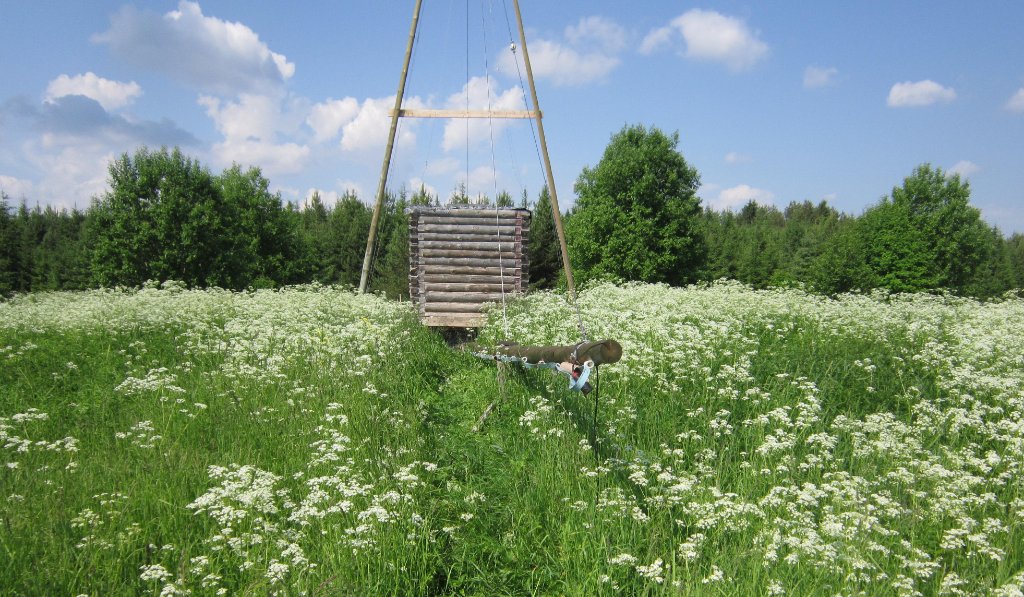

Ну, вот, добрался до антенны.

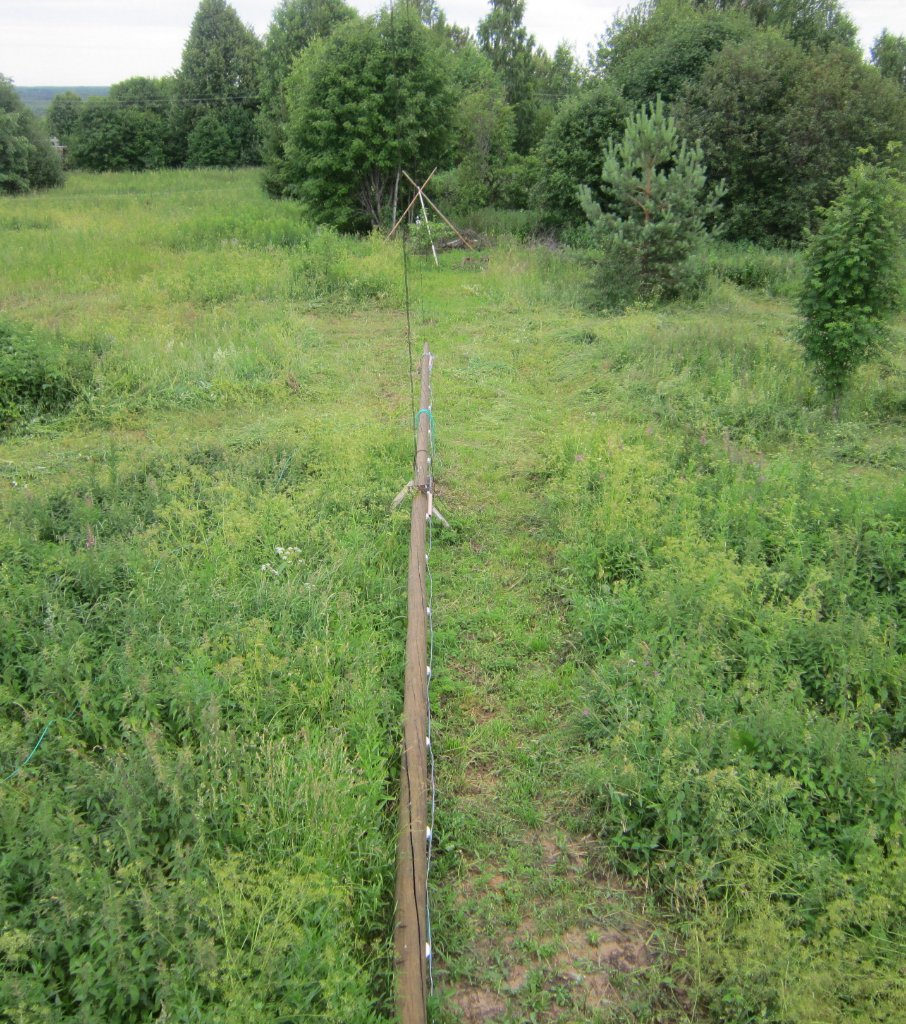

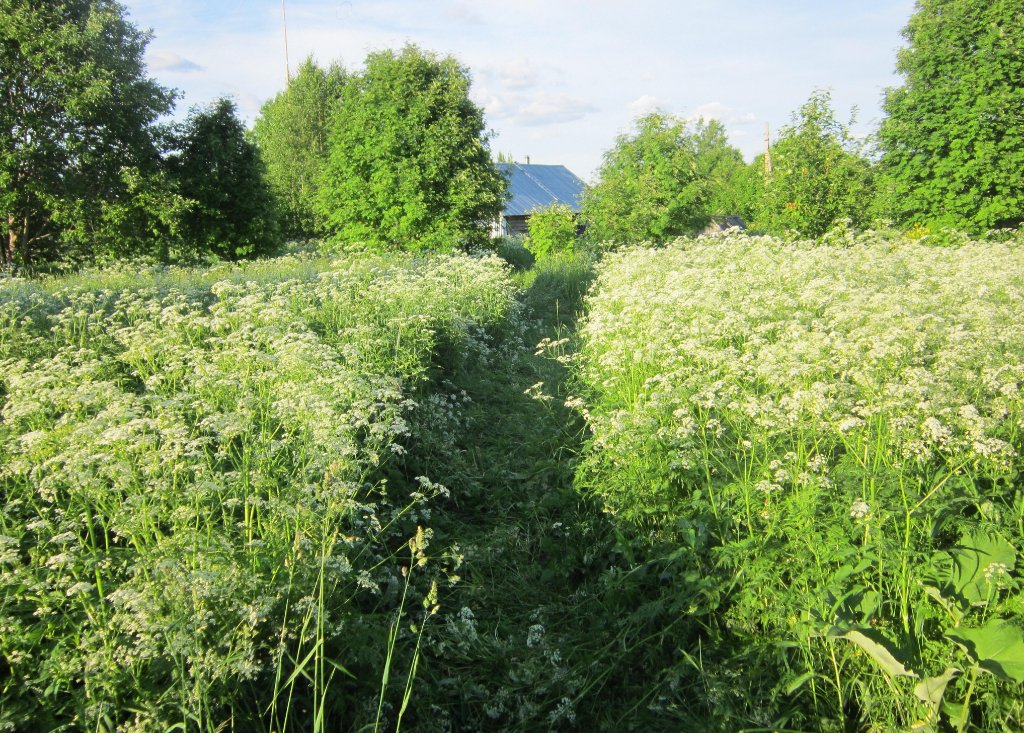

Заросло всё охренеть - как!! Протоптал тропинку вдоль мачты.

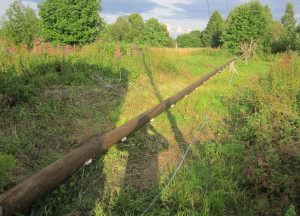

Сравните с верхней-левой фотографией из сообщения от 1 мая!

От дома до избушки тропинку тоже протоптал.
Надо выкашивать. Но ручной косой не намахаешься.... А бензокоса со стальным "пропеллером" стоит 15 - 18 тыр. Нет у меня таких денег.
Значит буду просить соседей....

А косы с вращающейся леской, которые хороши для травки на городских газонах, здесь не годятся. Не та тут травка.

По хорошему, при такой активности растительности, надо иметь свою бензокосу. Но не всё стразу. Даже кошки сразу не родятся.

Попросил у соседа Константина бензокосу. Ну, и сбрую ей в придачу.
Бензин и двухтактное масло у меня есть. Положено 50:1. Костя сказал, лучше 45:1.
Разболтал 40:1. На литр 20 или 25 грамм масла - невелика разница.

Надеюсь, получится.

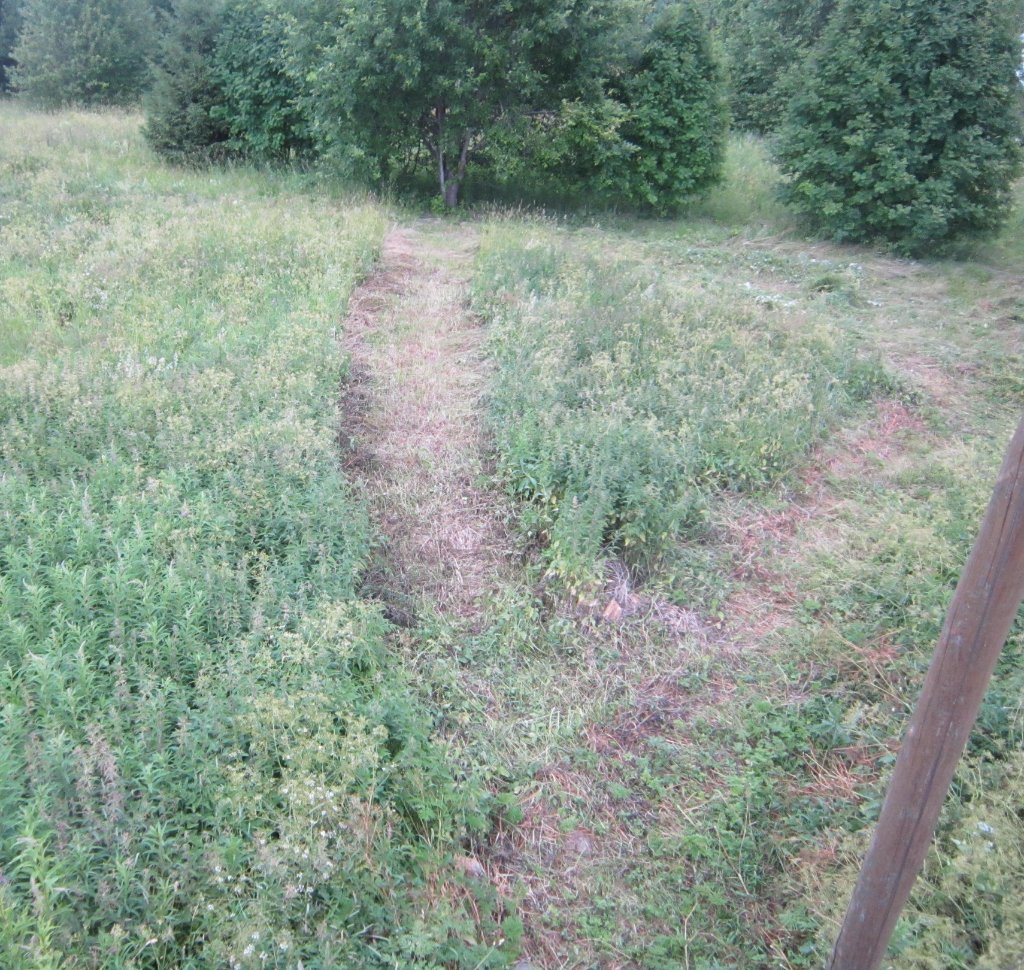

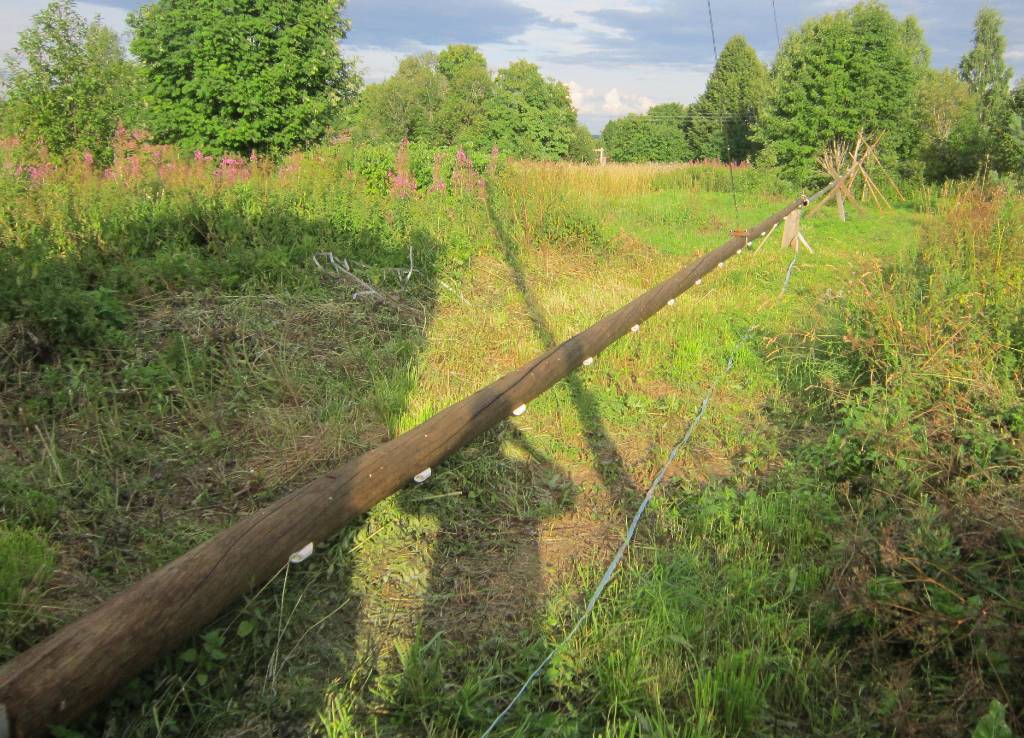

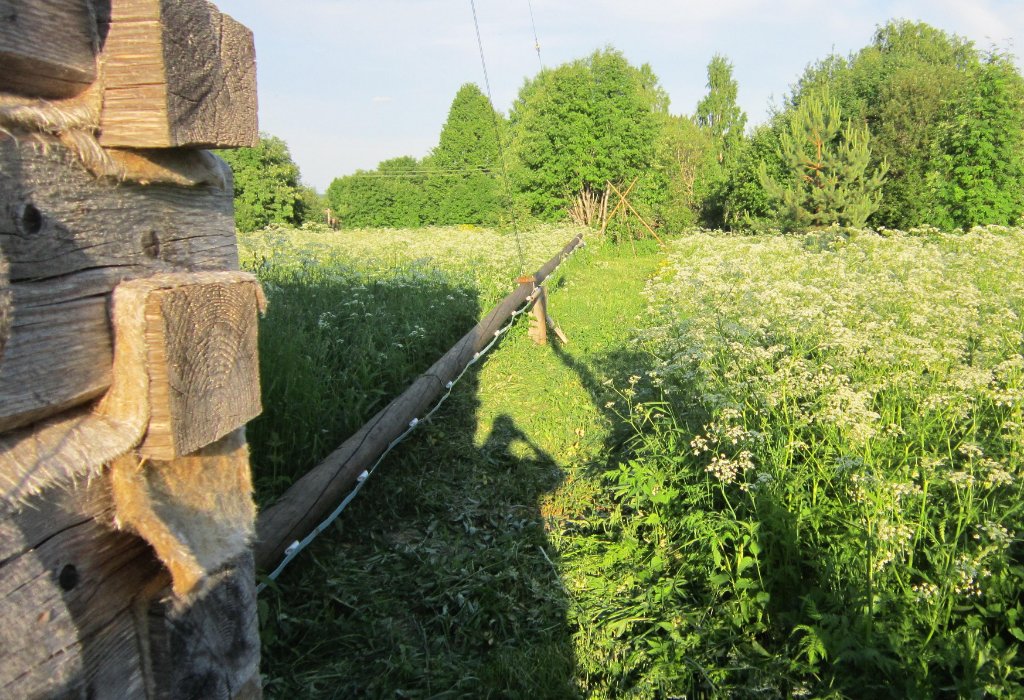

Прокосил тропинку от дома к избушке (вид от избушки) и дорожку вдоль антенны (видна моя тень).
Считай, 46 + 42 = 88 метров. На ширину маха косы.
Ушёл полный бак. Он там маленький. Что-то около литра.

Расстояние, хоть и символичное - 88 !!!, но женщин-радиолюбительниц не повстречал!

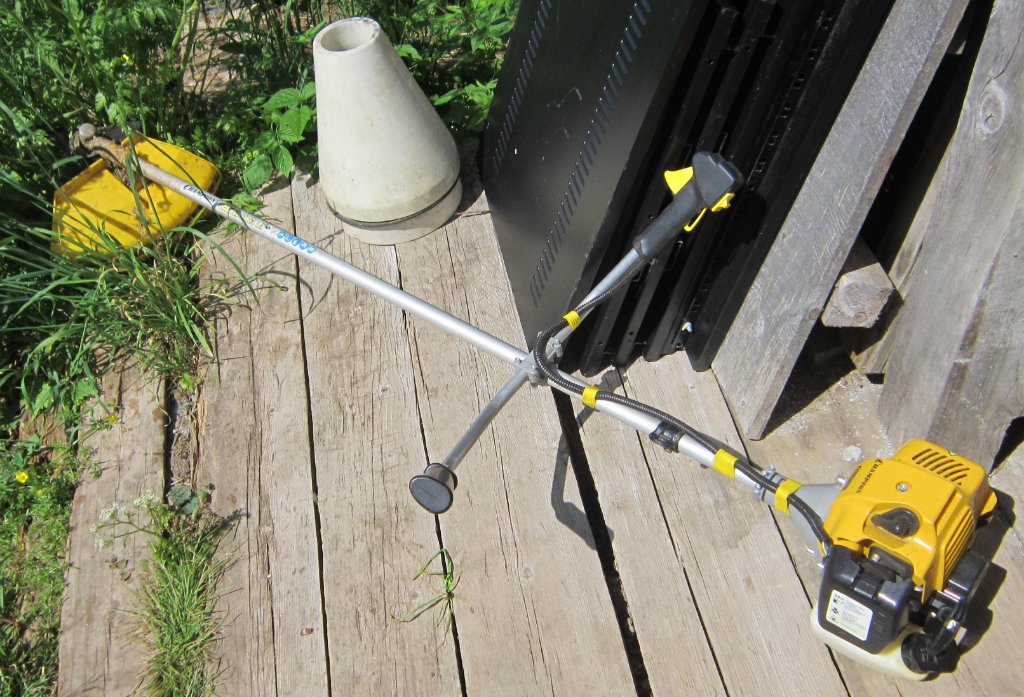

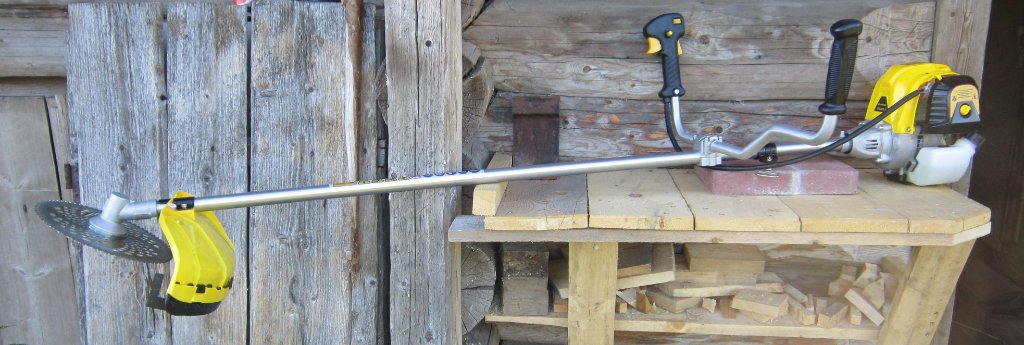

Вчера купил бензокосу Champion T394FS-2. Негоже своими огромными площадями мордовать соседскую косу.
Травку на строительной площадке сборки антенны надо выкашивать.
А травка-то вымахала ого-го какая. Уже побольше, чем на предыдущих снимках.

Сегодня собрал, залил масло в картер, бензин - в бак. Завёл. Попробовал косить. Но как отпустил газ, отвернулась гайка, фиксирующая фрезу.
Слава Богу, обошлось без аварии. Собрал по новой. Гайку затянул сильно. Продолжу завтра утром.

Сегодня косил без сбоев. Коса работает прекрасно!

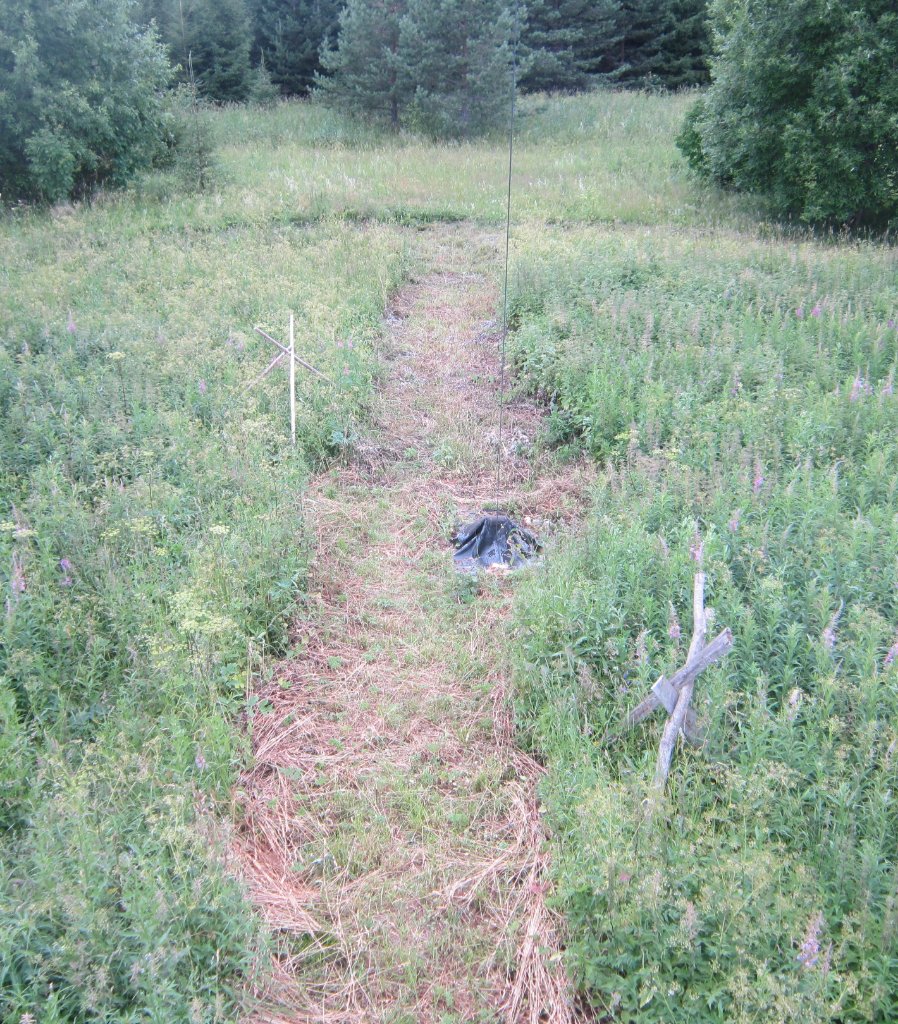

Прокосил крест - от избушки к анкерам оттяжек.

Отработал один бак бензина - 0,9 литра. 1 час работы. Ещё 4 бака и первая смена масла в картере.

Ещё косить дорожки для прокладки по земле 4-х ярусов боковых оттяжек. Но это позже.

А вообще, выкашивать весь круг, где будет уложена паутинка ВЧ заземления, диаметром 55 метров.

Вчера отрегулировал холостые обороты, а то движок глох, как отпустишь курок газа.
Теперь можно заводить на холостых оборотах, не включая полный газ.

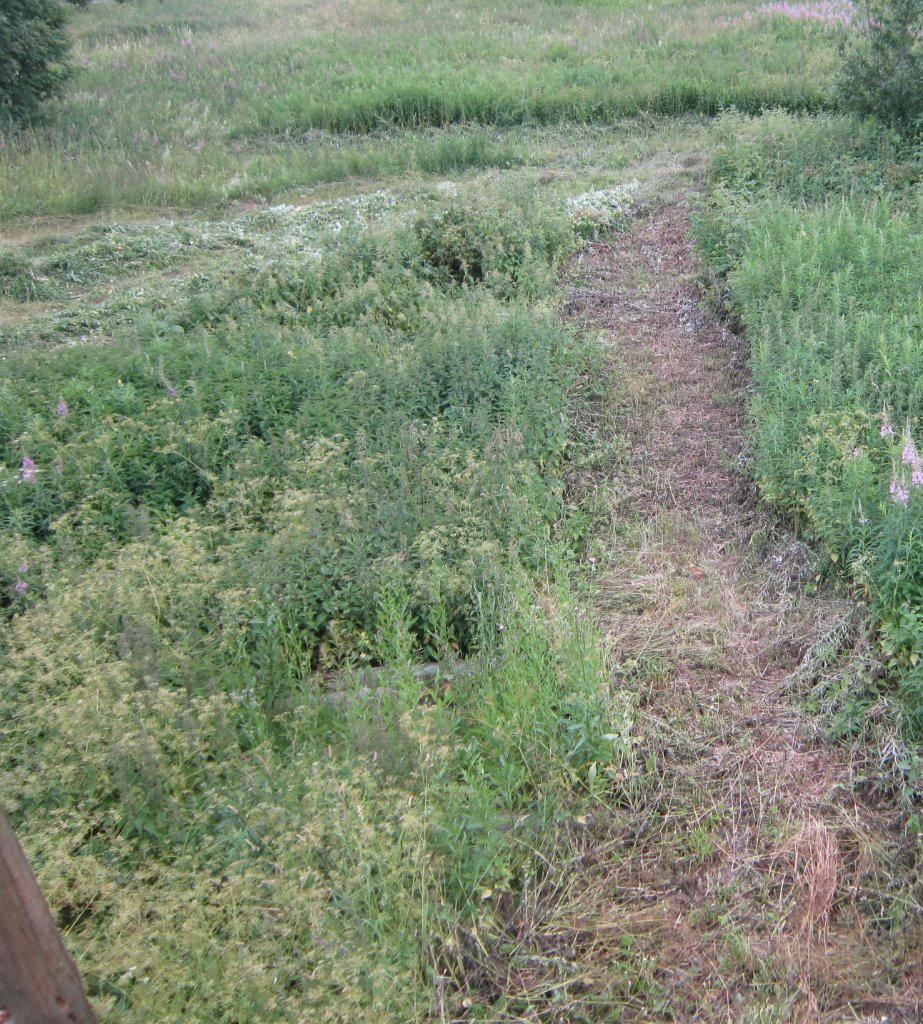

Ну, и, прокосил две дорожки под укладку боковых оттяжек 4-ого яруса.
Каждая по 50 метров. Уложился точно в один бак бензина.
Времени это заняло меньше часа. Приноравливаюсь.

А косить ещё - жуть-сколько....

Дикий Кот

Тут теперь важно бензина раздобыть. С ним проблема. В канистры почти нигде не заправляют.

Дикий Кот писал(а): 30 июн 2026, 10:39 Тут теперь важно бензина раздобыть. ... В канистры почти нигде не заправляют.

10 литров есть. Может быть, хватит.

Но исхитриться можно.
Заправляем автомобиль под пробку (ну, не пешком же я на заправку хожу).
Отъезжаем от заправки, ставим машину на обочине с уклоном на бок в сторону горла бензобака и шлангом отсасываем бензин в канистру.
Уклон нужен, чтобы бензин затёк в заправочном трубопроводе выше сетки. Так уже делал.

Два дня косил новой косой. Освоился. Хорошо косит.
Извёл 5 еёйных баков бензина. Каждый бак 0,9 литра и приблизительно на час работы.
Как положено, после первых пяти часов поменял масло в картере.

Прокосил окружность диаметром 55 метров и шириной дорожки около 2 метров. На мах косой влево-вправо.
Привязал к избушке верёвку. Второй конец - к себе. И так держа верёвку внатяг, прошёл четыре дуги по 90 градусов.
У избушки перецеплял верёвку по четырём углам.
А поскольку трава уже почти в рост, то приходилось силой протаскивать верёвку по верхушкам травы.

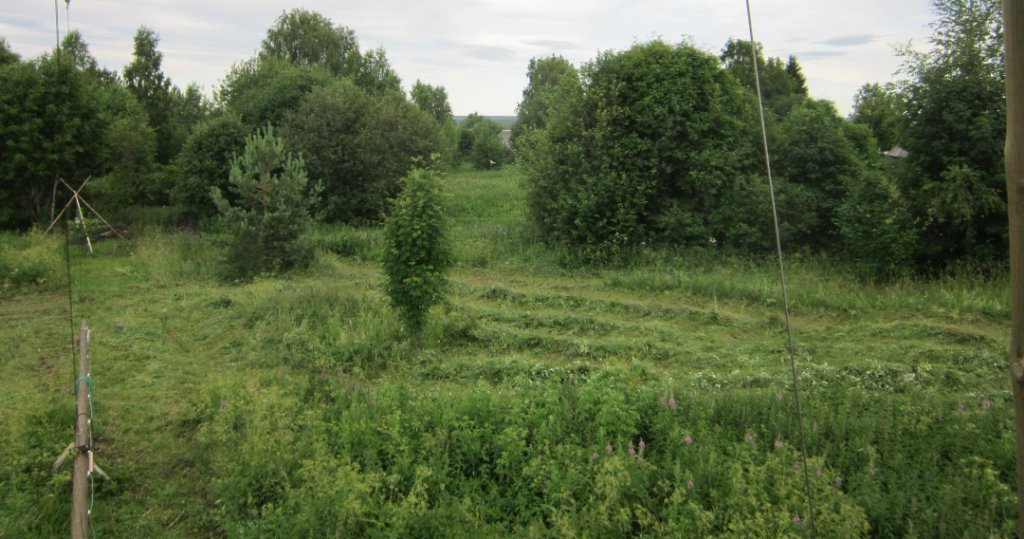

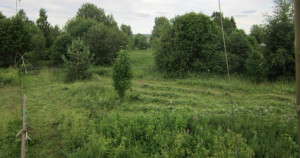

Фотографировал с крыши избушки:
- Север (правая дорожка - тропинка к дому), Восток (рабочая площадка для сборки мачты - в длину 45 метров),

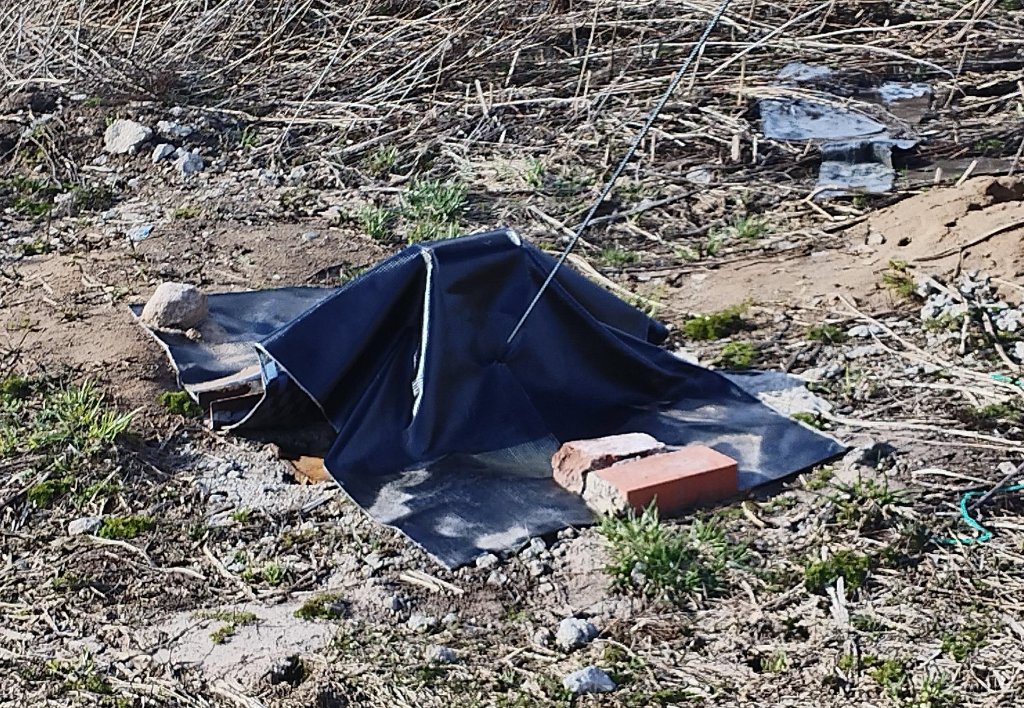

- Юг, Запад (по центру - подъёмная лебёдка - накрыта гидроизолом).

А это начал выкашивать всё, что внутри круга.

Сена много остаётся. Было бы неплохо найти пару Женщин с граблями. У которых руки из правильного места растут.

_____________________

Поспрашивал у коренных местных - сено не нужно. Никто скотину не держит. Понятие "сенокос" осталось лишь в народной памяти....

SergeKomarov писал(а): 02 июл 2026, 13:35 Было бы неплохо найти пару Женщин с граблями.

С женщинами здесь проблема. Да, как, впрочем, и у меня по жизни.
А вот грабли вчера купил. Как говорится: "Если хочешь что-либо сделать хорошо, сделай это сам!"

От предыдущей канистры осталось 5 литров бензина.
И отстояв 5 часов в очереди на заправке (хвост из машин аж в 2 километра), мне сосед отлил из бака ещё 10 литров.
До второй смены масла в картере движку надо отработать 25 часов. Это приблизительно 25 литров бензина. 15 литров есть.
Значит, пока можно косить не заморачиваясь.

До конца июля обещались приехать инженеры с Тверского филиала РТРС. К их приезду надо обеспечить чистую стройплощадку для сборки антенны.

Из Тверского филиала РТРС на три с половиной дня приезжал инженер Александр Гаврилов.
Начали с ним собирать новую мачту антенны.

Трубы всех секций - длиной по 3 метра.
Расцанговали верхние концы новых секций труб и определились с их выдвинутыми длинами.
Глубина расцанговки равна диаметру соответствующей трубы.
Ширина цангового лепестка от 30 до 37 мм. Соответственно, определяется число лепестков.

9 секция Ф 50 мм - 2,4 метра;
8 секция Ф 55 мм - 2,4 метра;
7 секция Ф 60 мм - 2,5 метра; на верхушку 7 секции ставится фланец 3-его яруса оттяжек Ф 55. Высота: 34,99 м.
6 секция Ф 65 мм - 2,5 метра;
5 секция Ф 70 мм - 3000 - (3 х 70 + 75) = 2,715 метра.
4 секция Ф 75 мм - 3000 - (3 х 75 + 80) = 2,695 метра. на верхушку 4 секции ставится фланец 2-ого яруса оттяжек Ф 70. Высота: 27,275 м.
3 секция Ф 80 мм - 3000 - (3 х 80 + 85) = 2,675 метра.
2 секция Ф 85 мм - 3000 - (3 х 85 + 90) = 2,655 метра.
1 секция Ф 90 мм - 3 метра. Расцангована с обеих сторон на 90 мм и на 8 лепестков.

Итого, длина трубчатой части мачты 23,54 метра.
Длина нижней деревянной секции 16,1 метра. Соответственно, высота первого яруса оттяжек: 16,1 метра.
Высота мачты антенны 39,64 метра.
Плюс:
Высота емкостного зонтика 2,35 метра.
Высота оси поворотно-опорного шарнира 0,15 метра
Итого, полная высота антенны от поверхности земли 42,14 метра. А высота 4-ого яруса оттяжек - на метр ниже: 41,14 метра.

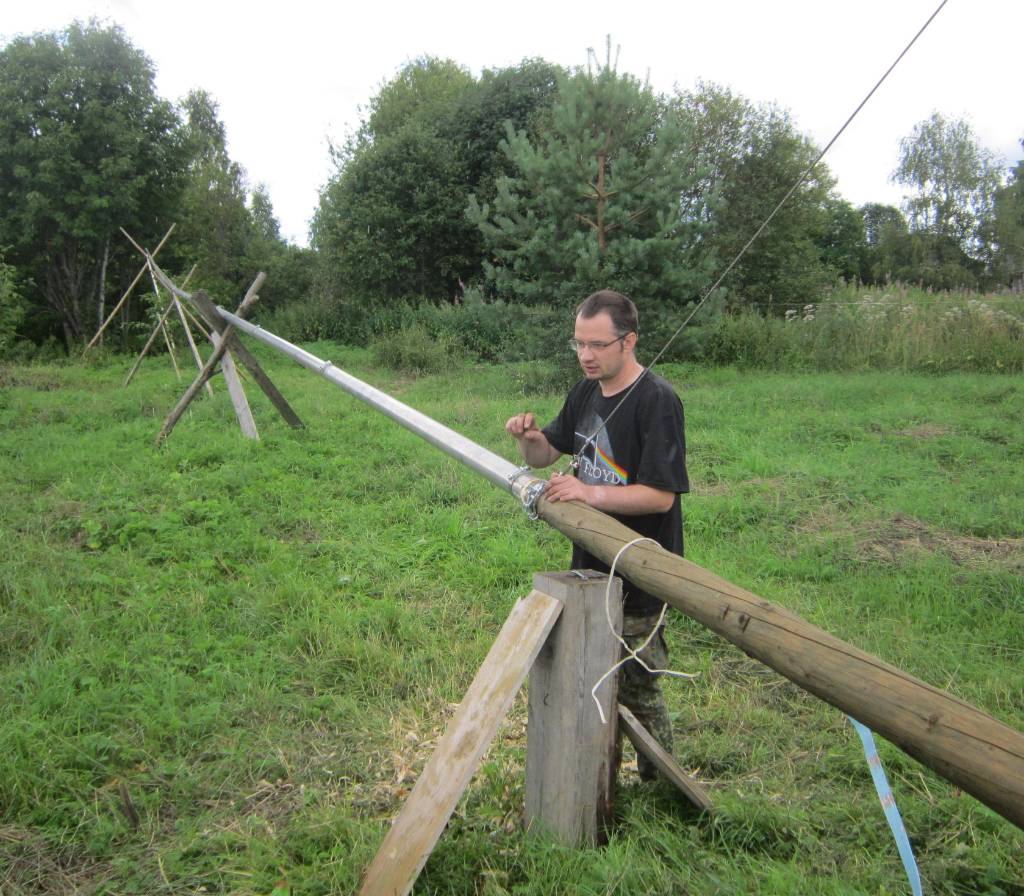

А это мы в процессе сборки мачты.

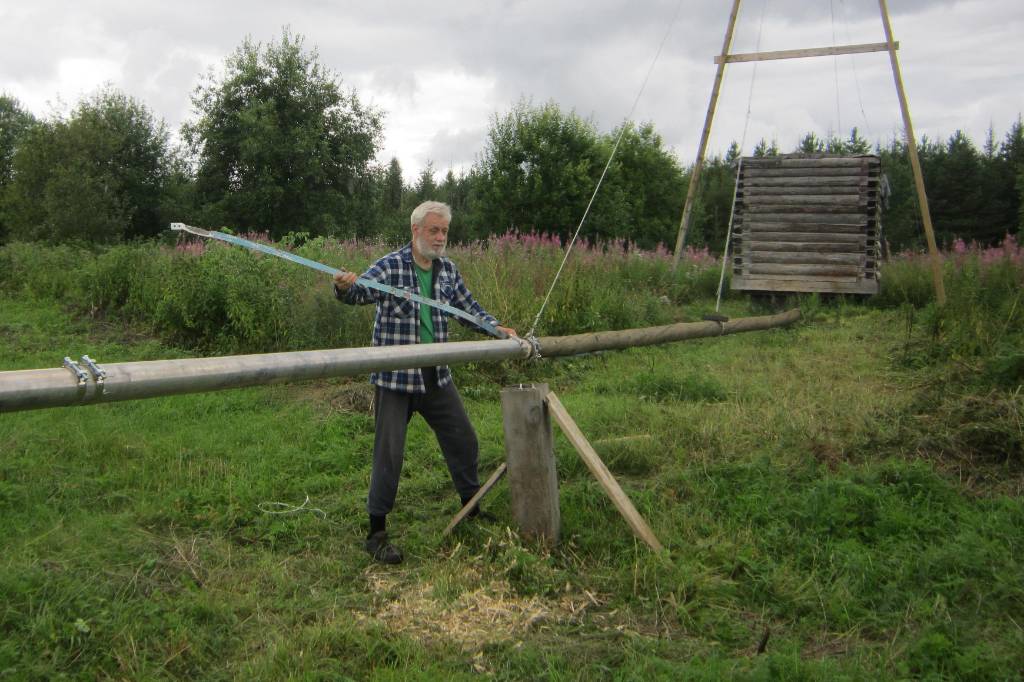

: У меня в руках алюминиевая шина - нижняя часть антенны

Сегодня, уже в одиночку, поставил на собранную мачту фланцы 2-ого и 3-его ярусов оттяжек и положил мачту на козлы.
К зонтику ещё не приступал. Это отдельная эпопея.

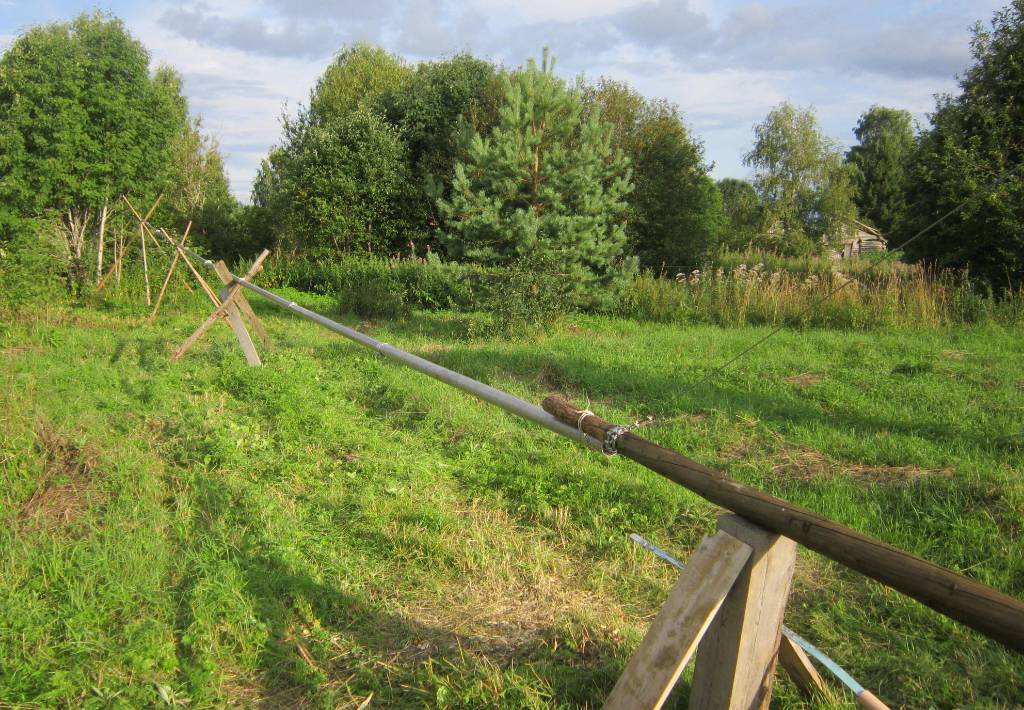

Несколько фоток вдоль антенны.

Видна моя тень с фотоаппаратом.

И несколько фотографий поперёк. Целиком антенна в ширину кадра не помещается.

При ракурсе от северного анкера втиснул её в кадр по ширине. Лежит на козлах. Оттяжки ещё не раскладывал. Дождики... Мокро...

Хорошенько всё пересчитал. И даже нарисовал.
Все тонкие трубы сделал максимально короткими. Толстые - выдвинул максимально - на 2,7 метра. Получилось так:

С учётом высоты оси подъёмно-опорного шарнира над землёй 0,15 метра, высота антенны получается 42,2 метра.

С учётом емкостного зонтика электрическая длина антенны будет 55,5 метра. Или 0,275 лямбды.
Активная часть входного сопротивления антенны (сопротивление излучения) должна получиться около 55 Ом.
Реактивная составляющая - индуктивная. Компенсируем последовательной ёмкостью. В передатчике есть емкостная гирлянда.

Сегодня дозаказал недостающие силовые хомуты из нержавейки. Сразу все не упомнил... Жду посылку.

И начал помаленьку разбираться с зонтиком. Весь комплект такелажа с прошлого года лежит в одной коробке.
Сверлю отверстия в новых лучах (вместо сломанных при падении) и одеваю их левым концом, туго, на титановые пальцы.

Два заколотил. Третий тяжело идёт, забил лишь на три четверти пальца - разброс внутренних диаметров дюралевых труб.
Но уже не вытащишь, чтобы палец напильником подтесать. Доколотил докуда получилось. Держаться будет сильно.

Дикий Кот

SergeKomarov писал(а): 27 июл 2026, 14:32 Третий тяжело идёт, забил лишь на три четверти пальца - разброс внутренних диаметров дюралевых труб.
Но уже не вытащишь, чтобы палец напильником подтесать.

Можно попробовать нагреть. У Д16 коэффициент теплового расширения значительно больше, чем у титана - 22,9 против 8,1.
