Восстанавливаю деревенский дом, чтобы потом построить на сеновале Аппаратно-студийный комплекс.

[SergeKomarov]

Ну, вот, приехал в Москву.

10 декабря Летний полевой сезон 2024 года закончился.

[Чайка]

С Новым 2025 Годом! Не бросаем весла! Впереди много всего!

Когда начинается сезон 2025?

[SergeKomarov]

Когда начинается сезон 2025?

Межсезонная пересменка. - В начале марта 2025 г.
Два события надо отметить радиопередачами:
1. В честь 8-ого марта - О женщинах радистках Великой Отечественной войны.
2. В честь 16-ого марта - О дне рождения Александра Степановича Попова.
Если кто захочет поучаствовать в создании - буду рад участию. Пишите здесь или в личку.
Передачи пройдут на старом передатчике мощностью 39 Вт и на Коротковолновой связной антенне, за неимением другой.

После пересменки - опять перерыв.
Ждём как сойдёт снег и станет сухо (начало мая), чтобы можно было начать монтажные работы по средневолновой антенне высотой 39,5 м.

Более конкретно - к делу ближе.

Выход в эфир с новой антенны - не позднее 15 июня.
А вот успею или нет к этому времени сделать новый передатчик на полную разрешённую мощность - пока не знаю.
Работы очень много и двигается медленно. Но, главное, что двигается. И сделано уже много.

Скорей всего, с середины июня с новой антенны буду работать старым передатчиком.
Но в райцентре уже должно быть слышно хорошо. Напряжённость поля должна будет возрасти раза в 4 - 5.
Высота антенны возрастёт в 2 раза, уйдут потери в удлинительной катушке и, благодаря емкостному "зонтику", она станет резонансной на рабочую частоту.

И лишь затем, когда начнётся регулярное вещание с новой антенны и с нового передатчика, я возьмусь за восстановление второй половины дома, где собираюсь построить полноценный аппаратно-студийный комплекс. Хотелось бы до снега завершить ремонт западной стены, откопать хлев до камней фундамента, сделать новое перекрытие (тепло- и звукоизолированный пол сеновала) и приступить к звукоизоляции помещения АСК (где раньше был сеновал).

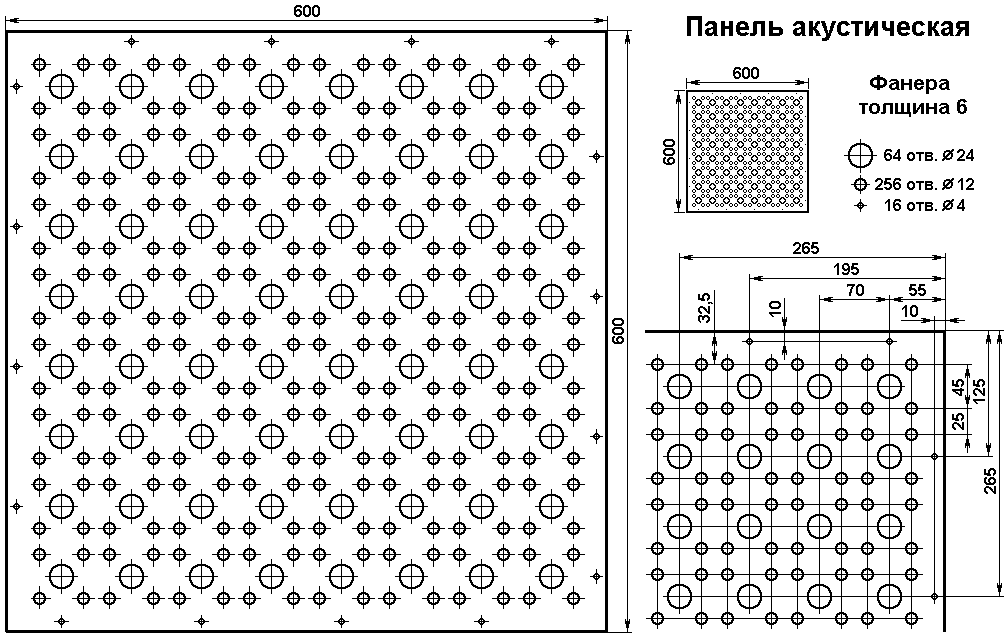

Но для этого мне будут очень нужны вот такие фанерные панели. 80 штук.
Откликнитесь, если кто-то может помочь с изготовлением.

В идеале, конечно, в сезон 2025 года на полу хлева построить вторую печку для отопления АСК, и с небольшим камином на втором этаже для приготовления шашлыков во время приёма гостей, проведения "круглых столов" и конференций в прямом эфире. Планов - громадьё!
Главное - есть живая картинка в воображении! А руки умеют почти всё! И силушка в членах пока есть.

[SergeKomarov]

Позвонил по разным фирмам, приценился по фанере и по лазерной резке.

По фанере.
Листы 1525 х 1525 мм сорта 2/4 стоят на сегодняшний день 677 рублей за лист.

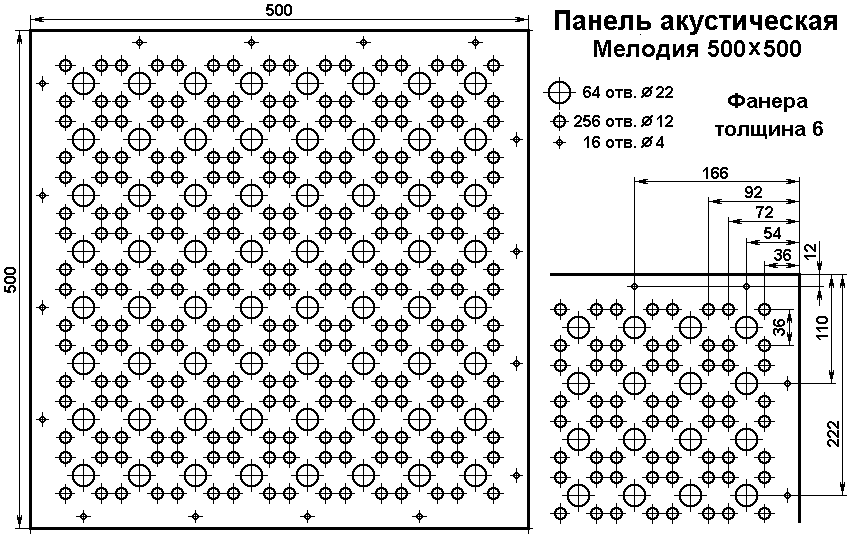

Под такой лист имеет смысл делать плитки размером 500х500 мм.
Ну и поскольку плитка меньше, то надо 13 листов. Итого 677 х 13 = 8801 рубль.
Соответственно, и плиток потребуется в 36 / 25 = 1,44 раза больше: 13 х 9 = 117 штук.

По лазерной резке фанеры, толщиной 6 мм. Цены от 40 до 60 рублей за погонный метр.
Один менеджер прислал мне письмо и указал цену 48,5 р за погонный метр.

Считаем.
Разрезать лазером в размер с точностью до 0,5 мм лист 1525х1525 на 9 плиток
- это 8 раз по 1525 мм. Получаем: 12,2 метра х 13 листов = 158,6 м.
Отверстия 4 мм, длина окружности 12,566 мм х 16 отверстий х 117 плиток = 23,524 м.
Отверстия 12 мм, длина окружности 37,699 мм х 256 х 117 = 1129,164 м.
Отверстия 22 мм, длина окружности 69,115 мм х 64 х 117 = 517,533 м.
Иого: 1828,821 м.

Умножаем 48,5 х 1828,821 = 88 698 рублей.

Дорого, конечно, но делать надо. Не за один год, но, глядишь, осилю.

А ещё минеральная вата толщиной 100 мм листы 600 х 1200.
Тонкие доски (20 мм) для внутренней обшивки стропил и лаг на сеновале....
Обрешётка - рейки 50 х 100.

В этом году, дай Бог, сделать по дому:
- разобрать перекрытие между хлевом и сеновалом.
- расчистить хлев от кучи мусора и откопать его до камней (дом стоит на камнях).
- забетонировать пол в хлеву, уложив его тротуарными плитками 300 х 300 х 50 или старыми кирпичами с разборки развалин.
- сложить вторую печку для обогрева хлева и сеновала (тёплого сарая и Аппаратно-студийного комплекса).
- отремонтировать западную стену дома, зашив её с двух сторон вертикальными досками 50 х 200.
- сложить новое перекрытие между хлевом и сеновалом, заменить сломанную балку (новая балка есть).
- сделать на сеновале (АСК) тепло и звукоизолированный пол (чистый пол и под ним 100 мм минеральной ваты).
- зашить стропилы и лаги на сеновале (АСК) тонкими досками (20 мм) и сделать обрешётку под плитки "Мелодия".

И это не считая антенной избушки, новой вещательной антенны и нового передатчика......

Скорей всего, в этом году до акустической обработки студии дело и не дойдёт.....

[SergeKomarov]

Пересменка. Март 2025.

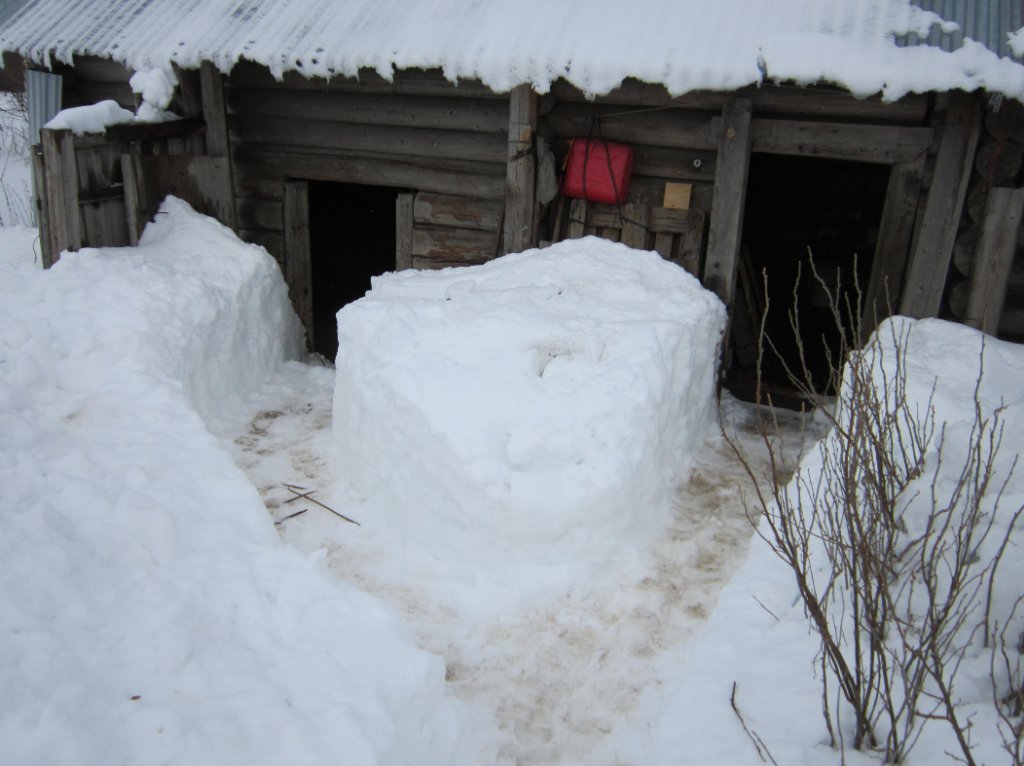

Приехал в деревню около 8-и утра. Сосед Костя приехал в дом на снегоходе за час до меня, откопал вход в дом и вход в хлев, где лежат дрова, и растопил печку. В доме холодно. При разговоре пар изо рта идёт.

Попили чаю с бутербродами.
Топлю печку, на печке топлю снег на воду. Три походных кана (5, 6 и 7 литров) пришлись кстати. В туалете калорифером отогреваю трубы для наполнения бачка унитаза.
К двум часам дня при непрерывной топке печки температура на уровне кровати поднялась до 13,5 градуса.
Сегодня отогреваю дом. Готовлю ужин на три дня (гречка с тушёнкой).
К половине шестого вечера дом прогрелся до + 24. Тепло.
Печка прогрела дом за 10 часов непрерывной топки. Дрова, конечно, расходуются, но, похоже, что оставшегося запаса хватит и на месяц.

Про возобновление вещания здесь: Re: Информация и рапорты о приёме Радиоканала "Зелёный глаз"

[SergeKomarov]

Приехали в деревню 30 апреля поздно вечером. Разгрузились и сгоняли на родник за водой.
Естественно, протопили печку.
Алексея уложил спать на полати на печке, сам лёг на свою кровать.

1 мая Летний полевой сезон 2025 года начался.

2 мая под гимн СССР 1944 года поднял на мачту связной антенны флаг СССР.
Алексей снимал видео на мобильник. Но уж больно велик объём, чтобы его здесь выкладывать. 300 мегов за 3 минуты - жуть.
Местный интернет такие объёмы не потянет. Помнится, музыкальные архивы того же объёма по часу-полтора скачивал.

[SergeKomarov]

Первым делом взялись за потолок в доме. Обшить его фанерой. Листы 1525 х 1525 толщиной 8 мм.
Фанеру закупил в прошлом году аж 17 листов. Ещё на потолок туалете и в сенях хватит.

Пока есть вторые руки, надо по-максимуму сделать то, что сложно делать в одиночку.

Следующим делом будем разгребать вторую половину дома: хлев (нижний этаж) и сеновал.

Нижний этаж хочу откопать до камней (дом стоит на камнях), забетонировать пол и сложить вторую печку для отопления АСК (на сеновале) и для возможности принимать гостей эфира (и не только эфира) с шашлыками. Что там еще можно будет разместить, пока не придумал. Может быть, и небольшой погреб откопаю. Пока не знаю.... Посмотрю по ходу дела, как покажется рациональным. И помаленьку буду ремонтировать западную стену.

[SergeKomarov]

9 мая завершили потолок в доме.

Вчера, 10 мая, обшили потолок в туалете.

Сегодня обшили фанерой потолок в сенях.

Всё. С потолками в жилой части дома закончено.

[SergeKomarov]

Сегодня после обеда Алексей уехал в Москву.
Само-собой, перед этим привезли с родника питьевой воды 9 пластиковых бутылок по 19 литров каждая. Ну, типа, как в древности, "сходили по воду". Ну, и переделали много дел, которые в одну пару рук не сделаешь.

Соответственно, как Алексей уехал, можно не торопиться и делать то, что можно сделать в одиночку.

Отфотографировал потолки, что мы с ним сделали в две пары рук.

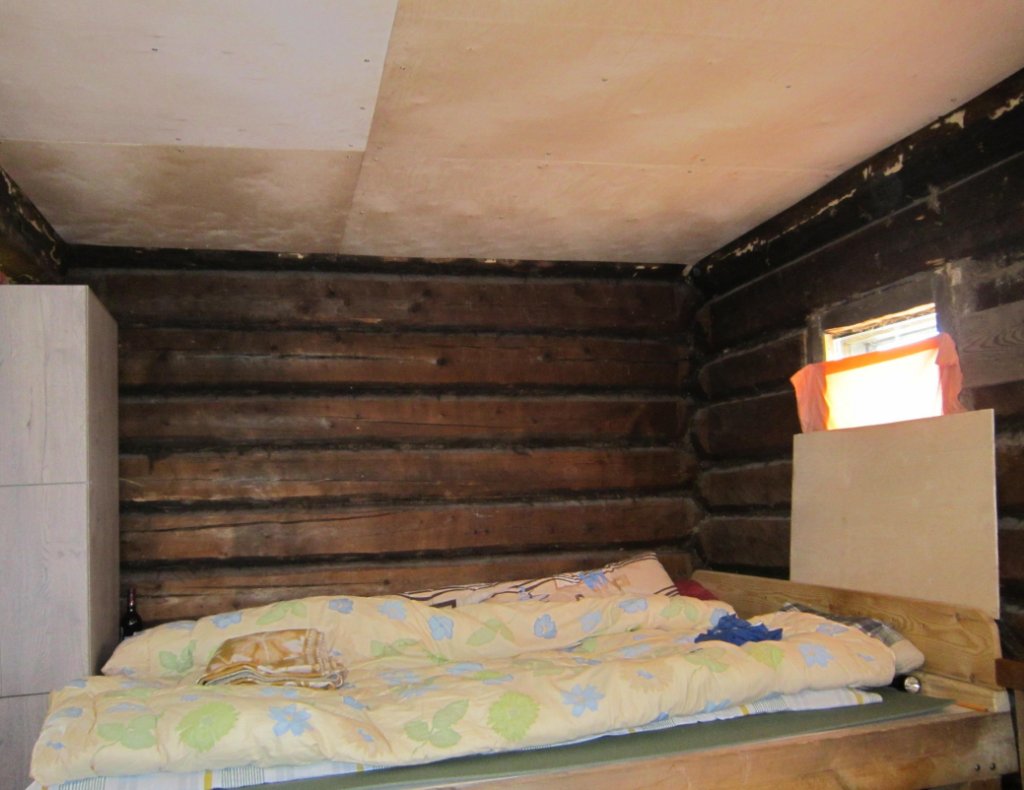

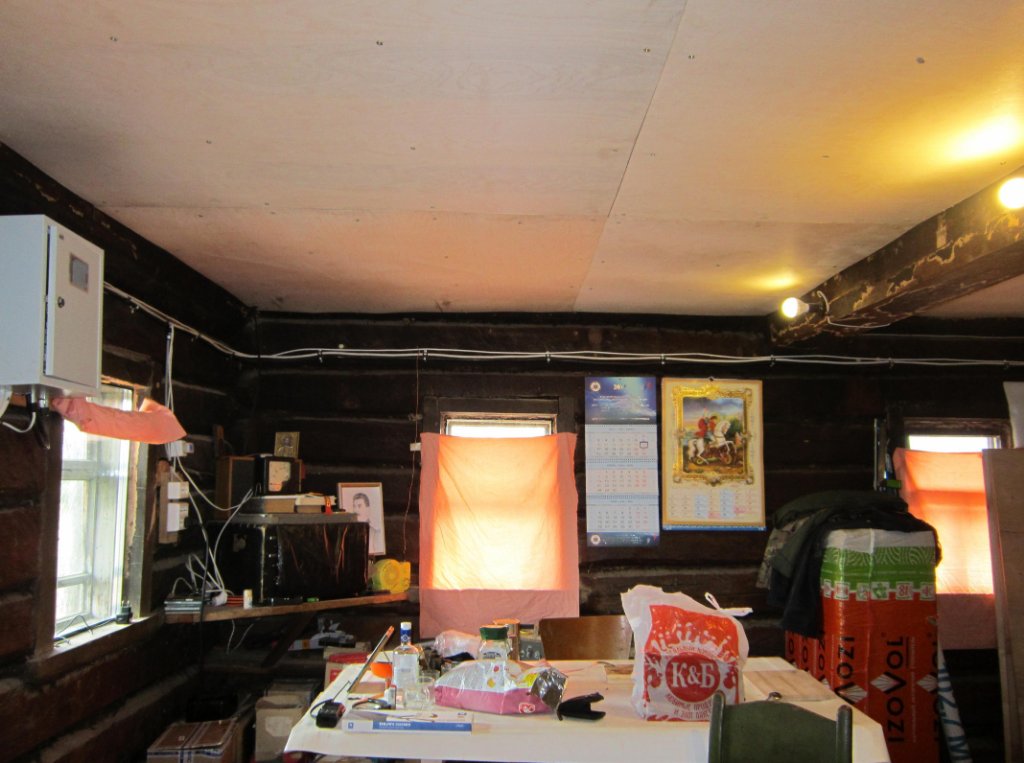

Жилая комната: Вид от кровати и Вид на кровать.

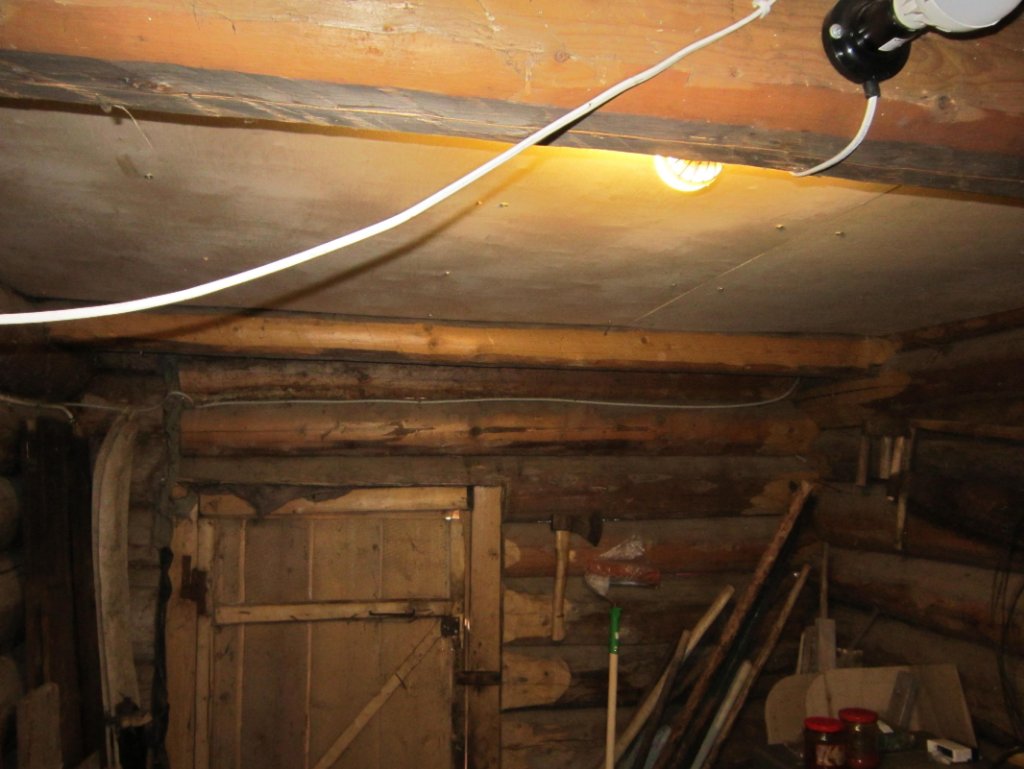

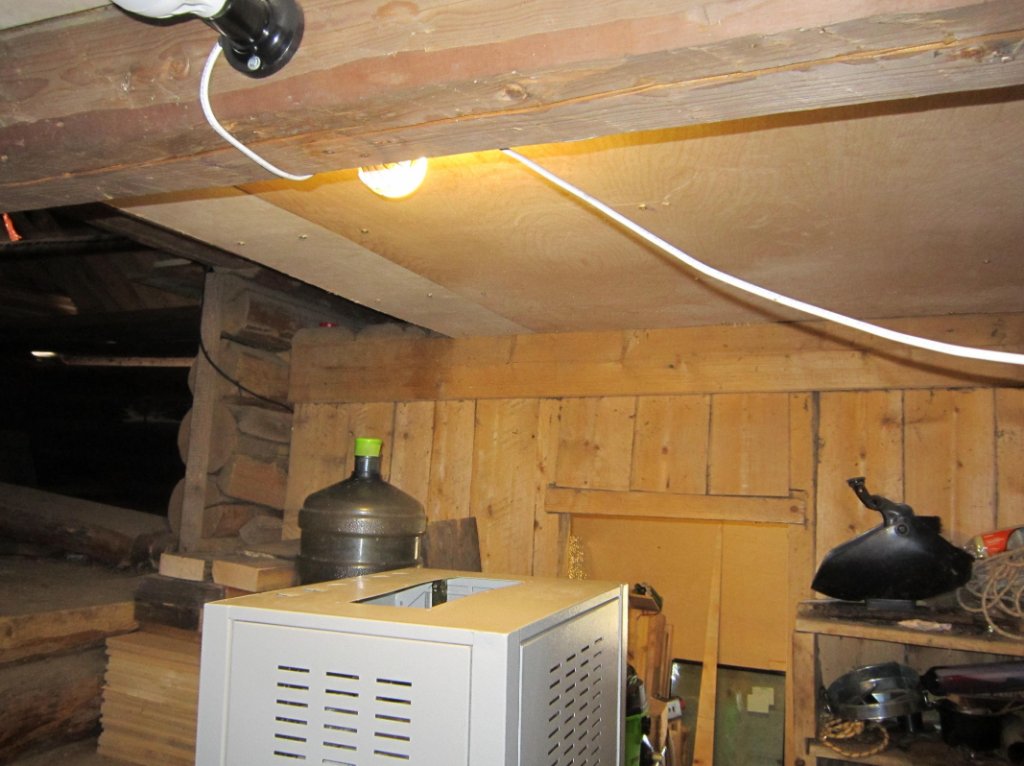

Потолки в сенях:
Левое фото: Вид на вход на сеновал, и на чердак.
Правое фото: Вид на закрытую входную дверь.

С новыми светлыми потолками в доме стало не только светлее, но и гораздо уютнее.

[SergeKomarov]

Не торопясь, подключил щитовые приборы. Типа Э30. Вольтметр до 250 вольт и амперметр на 20 ампер.
Электросчётчик у меня на максимальный ток 17 ампер, стало быть, амперметр взял с запасом.
Не думаю, что я смогу нагрузить электросеть на максимальный ток счётчика, но на вводе пусть стоят приборы по максимуму.

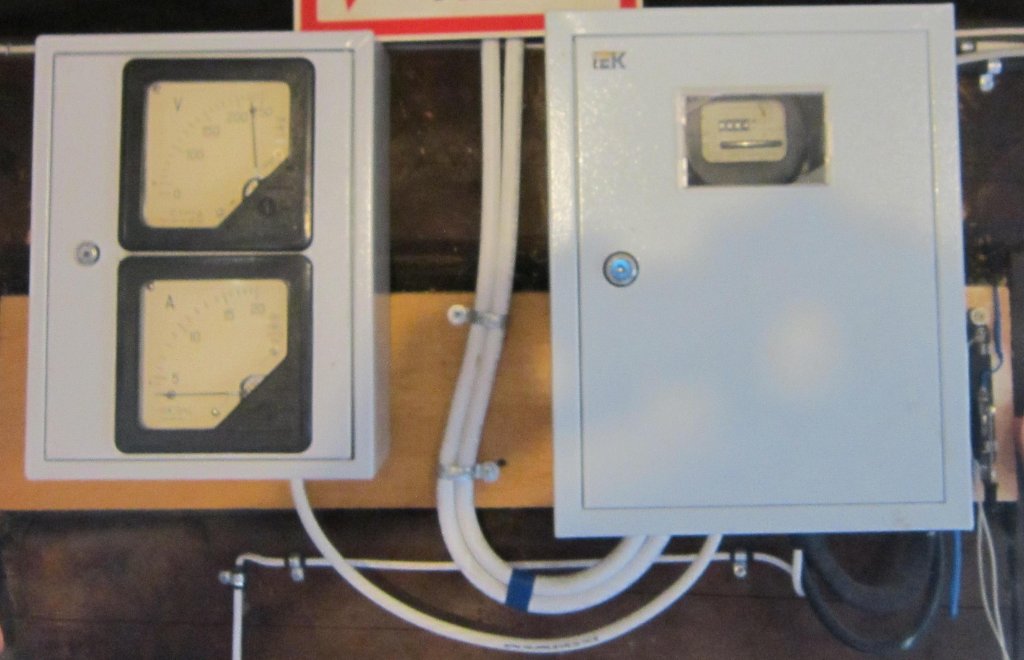

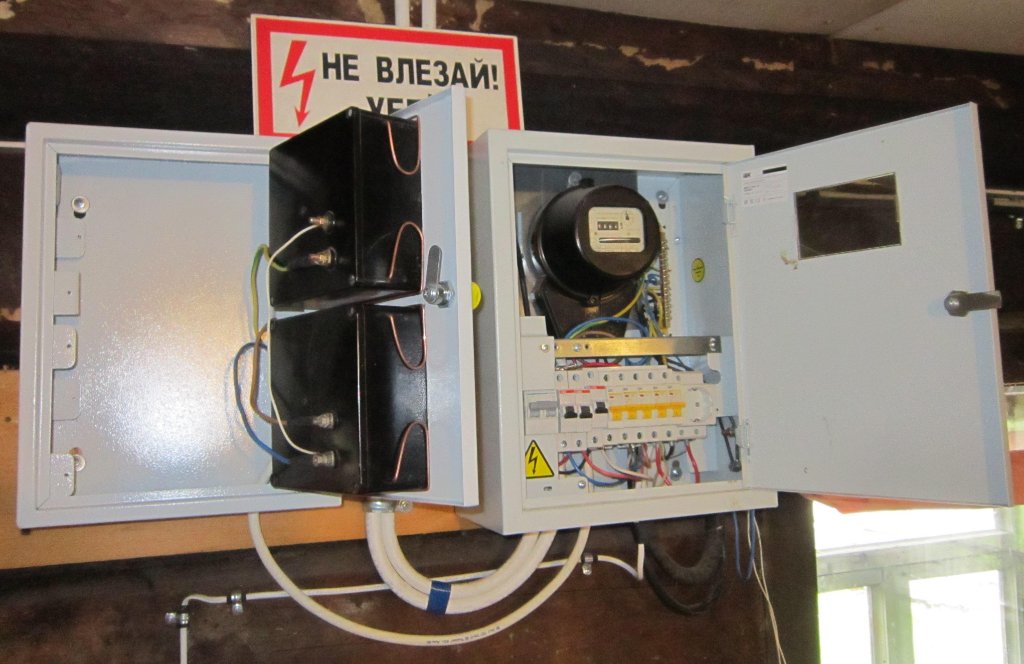

На фото: Слева - с открытыми крышками - виден монтаж. Справа - в режиме эксплуатации.
Щиток с приборами подключил к основному кабелем 3 х 4 кв. мм.
Земля (ноль) - на вольтметр, ввод фазы на амперметр (после счётчика), вывод фазы к потребителям (после амперметра) и внутри перемычка с вывода фазы на вольтметр.

Воткнул в розетку электродрель, повжикал... амперметр шевелится. Ну, и вольтметр слегка проседает.
Всё-таки, линия 220/380 по столбам до трансформатора - целый километр. Алюминий, похоже, 25 квадратов.

Удельное сопротивление алюминия 0,0289 Ом на кв. мм / метр.
Умножаем на 2000 (провод туда и обратно) и делим на сечение 25. Получаем 2,3 ома.
Стало быть, при нагрузке 10 ампер (на всю деревню) просадка будет 23 вольта. При 20 амперах - 46 вольт.
Сейчас в сети 230 вольт (ночью бывает до 247 - я ж пока один в деревне). При просадке 23 вольта будет 207. Нормально.
А вот как соседи приедут.... Надо будет готовиться к непредсказуемым скачкам напряжения.

Подумываю, для питания передатчиков и модуляторов сделать киловаттный феррорезонансный стабилизатор.
Вроде, "феррик" в отличие от импульсников не сильно портит синусоиду, соответственно, не сильно гадит в эфир.

[Дикий Кот]

Получаем 2,3 ома.

При таком сопротивлении КЗ на линии может даже не пережечь вставку на ТП. У электриков даже термин есть специфический на такой случай "дальнее короткое".

Стабилизатор лучше сделать с релейно-тиристорной коммутацией. Синусоиду не портит, переключение в "нуле", диапазон регулировки фактически какой захочется. Готовый посоветовать не могу - сейчас их все делают как нарочно ненадёжными.

[SergeKomarov]

Скачал книжку:
Д. И. Богданов, Г. К. Евдокимов. Феррорезонансные стабилизаторы. Госэнергоиздат, Москва - Ленинград 1958.

Сам его делать, скорей всего, не буду (а там, как покатит...), но понимание предмета необходимо.
Идея понятна была ещё аж с техникума.... Но в подробностях не разбирался. Похоже, пришло время.

Уже успел прочитать, что такой стабилизатор нельзя включать без нагрузки (с нагрузкой менее 20% от номинала).

Требуемая мощность:

Для средневолнового вещания.
- Передатчик 300 Вт, значит потребление около 600.
- Модулятор 200 Вт, значит потребление около 400.
- Ну, и так, по мелочам, пара лампочек и АМ-процессор.
Киловаттного стабилизатора должно хватить.

На перспективу КВ вещания (75 или 49 метров):
- Передатчик 500 Вт, значит потребление около 1000.
- Модулятор 400 Вт, значит потребление около 800.
- Ну, и так, по мелочам, пара лампочек и АМ-процессор.
Стабилизатор на мощность 1,8 - 2 кВт.

[Луга]

может быть - умформер? Да ещё и на 400 Гц передатчики делать. 400-герцовые трансформаторы мало того, что легче, так ещё и не нужны никому...

[SergeKomarov]

может быть - умформер?

Механика. Смазка, износ подшипников.
А представляешь, как воет постоянно включённый киловаттный электродвигатель?
Ну, и КПД. А за электричество я плачу из своей пенсии.
Ну, и, потом, умформер лишь сглаживает скачки напряжения, но просадку напряжения не убирает.

У феррорезонансника КПД под 97% и никакой механики и никаких полупроводников!
Только сталь, медь, и масляный конденсатор СМ-0,65-5

[Дикий Кот]

Думаю, умформер не стоит. Шумно, КПД низкий, требует регулярного техобслуживания и ресурс весьма ограничен. Да и какая разница для стационарного передатчика какой там трансформатор стоит?

[SergeKomarov]

Ещё нашёл и скачал две статьи из журнала Радио (легко находятся в интернете в формате djvu):

Феррорезонансные стабилизаторы. Радио 1952 № 7, стр. 55 - 57. - Здесь теория.

Стабилизаторы напряжения для питания телевизоров. Радио 1953 № 2 стр. 43 - 46. - Здесь две практических конструкции. Вторая - Феррик.

Есть предмет для изучения.

[Луга]

может быть - умформер?

Механика. Смазка, износ подшипников.
А представляешь, как воет постоянно включённый киловаттный электродвигатель?
Ну, и КПД. А за электричество я плачу из своей пенсии.
Ну, и, потом, умформер лишь сглаживает скачки напряжения, но просадку напряжения не убирает.

У феррорезонансника КПД под 97% и никакой механики и никаких полупроводников!
Только сталь, медь, и масляный конденсатор СМ-0,65-5

В умформере имеется генератор. Причем возбуждение этого генератора полностью в нашей власти - с него возможно снять любое (в разумных пределах) напряжение.
КПД - да. Хорошо, если 80%.
Механики, подшипников, в худшем случае хватит лет на пять. Шум в подвале мешать никому не будет.
Я бы не стал заниматься феррорезонансным стабилизатором, потому что не понимаю толком, как он работает. В отличии от умформера.

[SergeKomarov]

Я бы не стал заниматься феррорезонансным стабилизатором, потому что не понимаю толком, как он работает.

Вот статья из журнала "Радио" (написано простым языком на радиолюбительском уровне):

Феррорезонансные стабилизаторы. Радио 1952 № 7, стр. 55 - 57. - Здесь теория.

В книжке - посерьёзней, но тоже вполне доступно. Кроме того, там ещё дан расчёт дросселя на железе (для многих это проблема):

Д. И. Богданов, Г. К. Евдокимов. Феррорезонансные стабилизаторы. Госэнергоиздат, Москва - Ленинград 1958.

[SergeKomarov]

Кстати!
Ребята!
Помогите найти живьём старенький, советский феррик ЭПА-27 или ЭПА-58. В идеале - по паре штук каждого.
27-ой - на 500 Вт, 58-ой - на 750 Вт. Это 50-е - 60-е годы. И они, ну, очень тяжёлые!
Пойдут и более поздние (70 - 80-е годы) - киловаттники.

Но, принципиально - никаких контактов, никаких моторов, никаких полупроводников!
Только сталь, медь и конденсаторы СМ-0,65-5.

[Michael65]

Феррорезонансные стабилизаторы напряжения KONZEPT

https://newet.ru/catalog/ferrorezonansn ... a-konzept/
