Стационарная вещательная зонтичная антенна диапазона 200 метров

[SergeKomarov]

Только что первую часть статьи про эту антенну отправил в журнал "Радиолюбитель".
В плане редакции опубликовать её в трёх номерах 10, 11 и 12.

Ну, чтобы желающие могли бы за зиму подготовить материалы и следующим летом приступить к строительству такой же.

[Чайка]

Вот и наступило завтра! Болеем за Вас. Очень надеемся что все пойдет по плану!

[SergeKomarov]

Вот и наступило завтра!

Сегодня сгонял в райцентр за гайками. Купил 100 штук М3.
Сегодня весь день проверяю оттяжки, протягиваю зажимы и там, где нет, ставлю контрогайки. Этот недостаток обнаружил вчера.

Ещё купил 4 куска по 2 метра стальных цепей толщиной проволоки 5 мм, с карабинами.
Надо заменить на оттяжках 3-х миллиметровые цепи на пятёрку. Мачта большая. Трёшка была на 27-и метровой антенне.
Третьи цепи переставлю на второй ярус. Недостающую трёшку с карабинами, тоже купил.

Сегодня весь день проверка, подготовка и раскладка оттяжек.

[SergeKomarov]

Не быстро дело делается.
Сегодня вычитывал и вносил правки в текст вёрстки первой части статьи про эту антенну, которая пойдёт в октябрьский номер журнала "Радиолюбитель".
Правил картинки....

К вечеру ближе выбрался к антенне и заменил на восточном анкере общую цепь с трёшки на пятёрку. Шестой резьбовой карабин продел в отверстие тавра.
Пришлось немного почистить болгаркой поверхность после сварки.
Получилось вполне симпатично.

Теперь оттяжки будут закреплены прочно.
Третья цепь (из проволоки Ф 3 мм) хорошо держала лёгкую трубчатую антенну высотой 27,4 метра.
Сейчас антенна тяжёлая, да ещё и высотой почти 42 метра. Смотрел на трёшечную цепь и мне было за неё страшно.

[SergeKomarov]

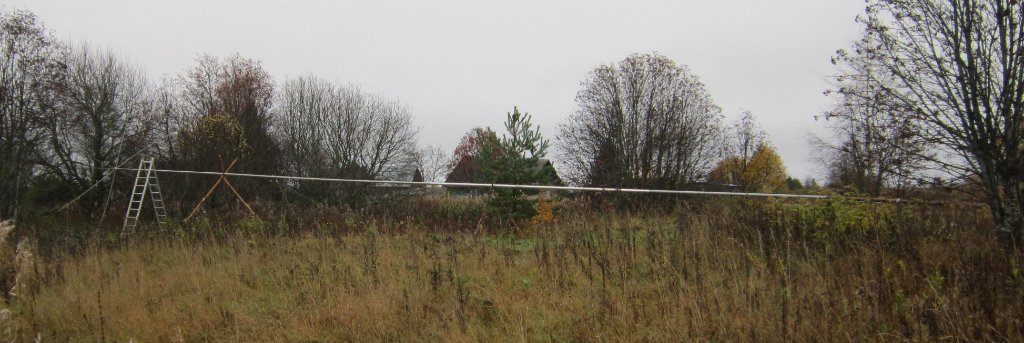

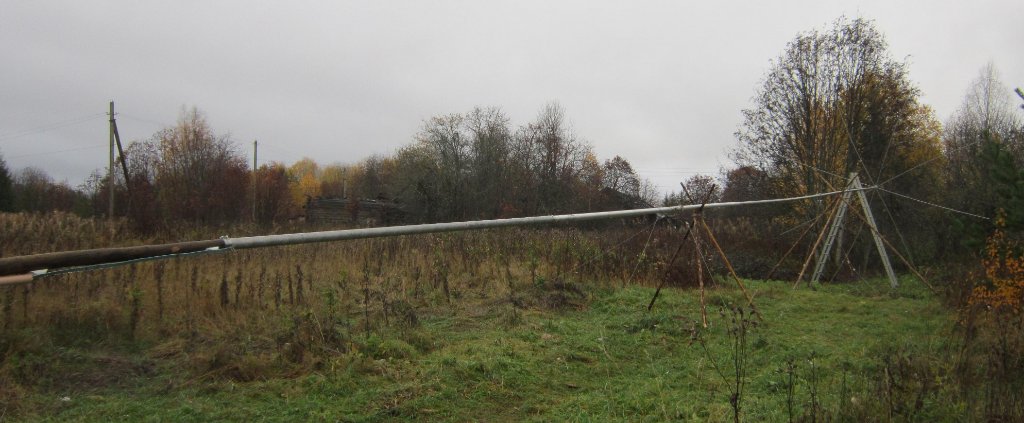

Ну, а покуда, антенна ещё не поднята, можно ей полюбоваться в лежачем положении.

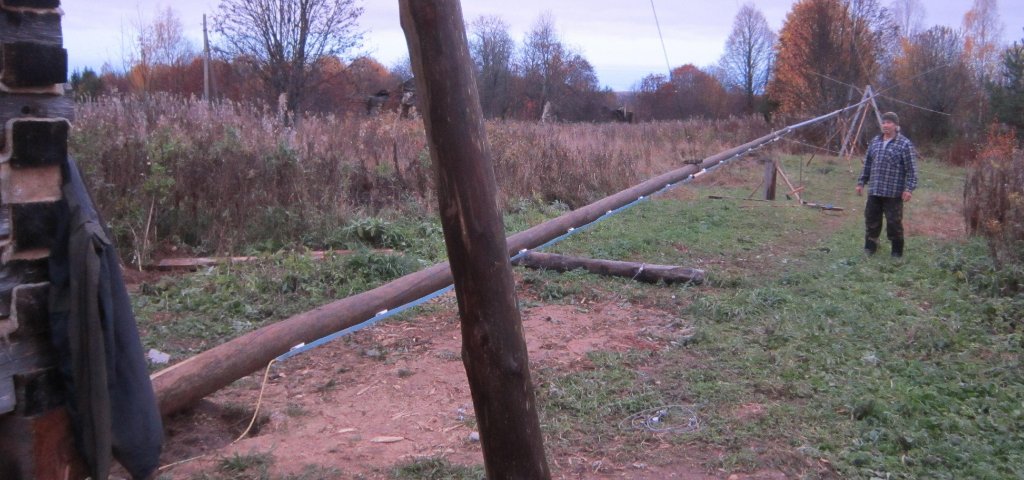

На снимке от избушки (пятью сообщениями выше), видна длинной деревянная часть, а верхняя, трубчатая, смотрится далеко и мелко.
А она длиной 23,65 метра! Длиннее, чем деревянная часть - 17,8 метра.

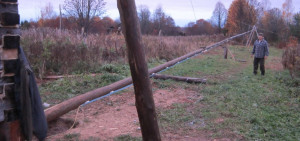

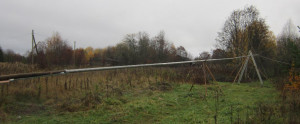

Вот, я разместил рядом два снимка. Первый - вид от основания и второй - вид от конца деревянной части и до зонтика.

А вот так антенну видно от дома. Деревянная часть "спряталась" справа, за кустами.

[SergeKomarov]

Проснулся утром....
Оп-паньки!
Поздравляю с первым снегом!

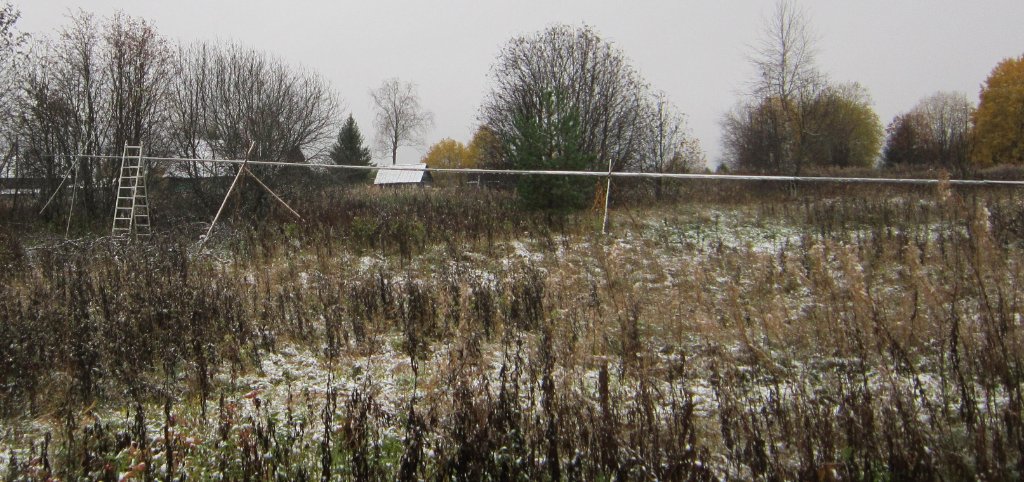

Понятно, что он растает. Но надо ждать. Не выковыривать же из снега разложенные по земле оттяжки.

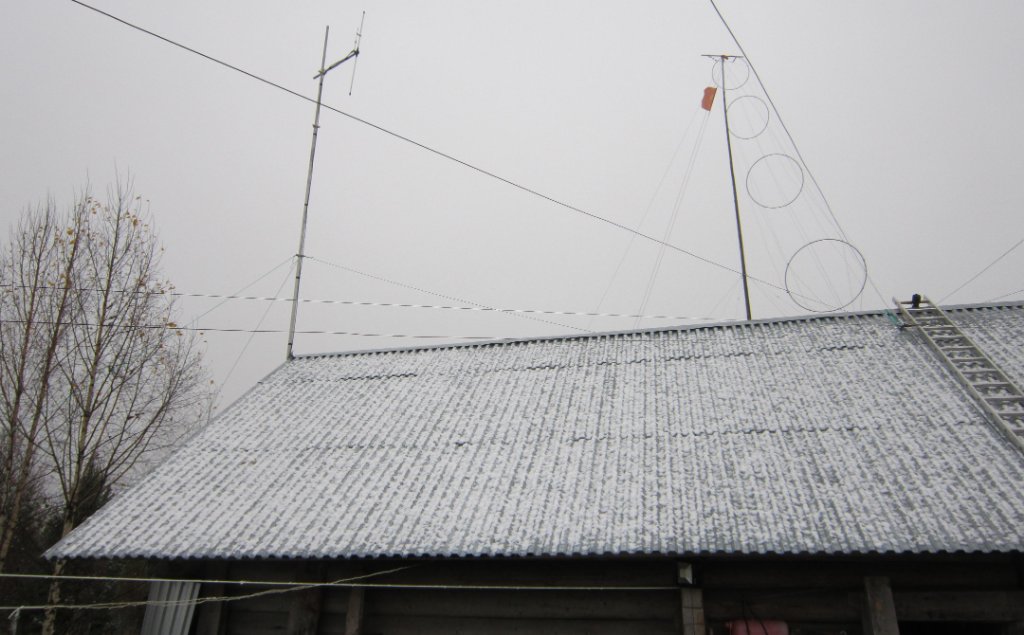

Крыша дома в первом снегу. 14 октября.

[SergeKomarov]

Как-то тяжело у меня идут заключительные работы по оттяжкам.... Похоже, я устал за 5 с половиной месяцев непрерывных работ.
Хоть и занимаешься своим любимым делом и черпаешь из него вдохновение, но усталость всё равно накапливается. Нужна перемена занятий.

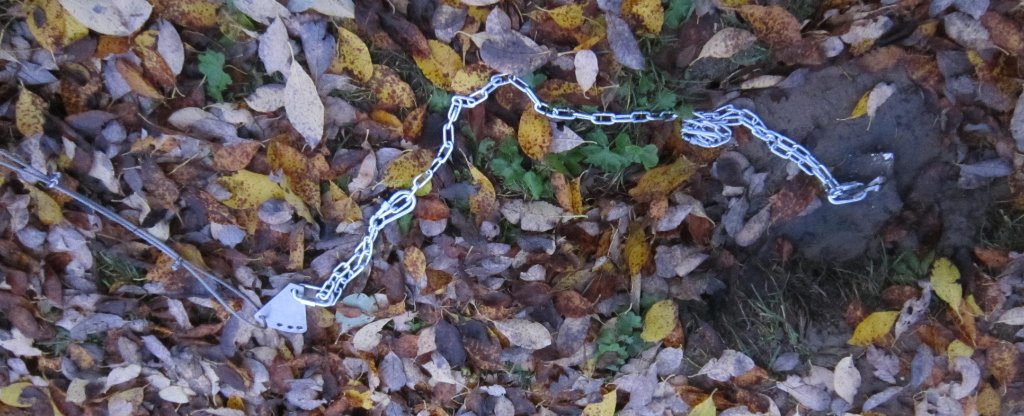

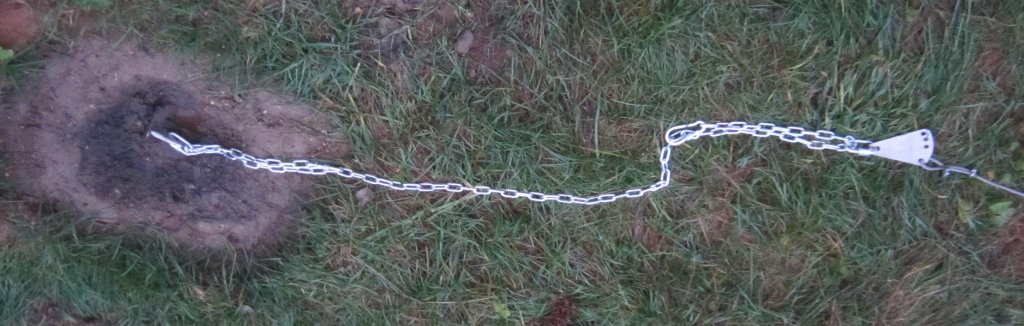

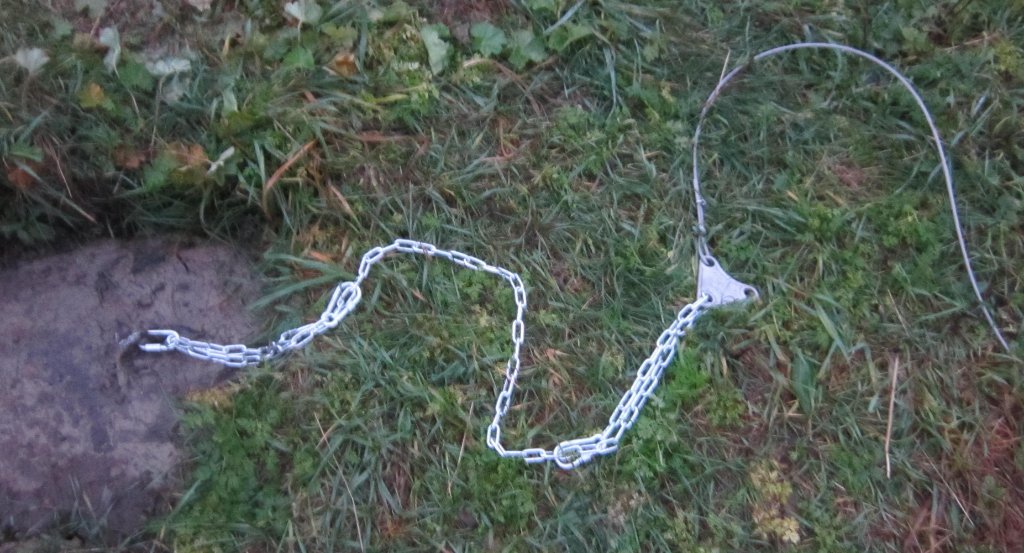

Тем не менее, сегодня поменял цепи на трёх оставшихся анкерах. Пришлось поработать дрелью и болгаркой. Всё получилось.

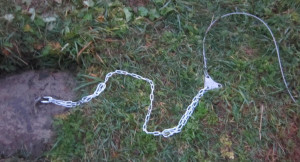

Северный:

Западный (к нему после подъёма мачты будут перецеплены оттяжки с падающей стрелы):

Южный:

[АБТ]

сегодня поменял цепи на трёх оставшихся анкерах

я когда то очень плотно заниимался укв антеннами на 144 мгц и заметил одну вещь-если в поле антенны работающей на приём поместить измерительный металлический метр (такие какими пользуются в заводах, раскладные) и пошатать им, то сие действо создаёт очень сильную помеху на приём. позже в литературе тоже об этом читал, что какие либо металлические мачты, оттяжки, где есть плохие электрические контакты между элементами конструкции создают помеху приёму.

[Aleks-75]

сегодня поменял цепи на трёх оставшихся анкерах

плохие электрические контакты между элементами конструкции создают помеху приёму.

Возможно- приёму помехи. Но антенна конструируется, как передающая но не для приёма.

[SergeKomarov]

если в поле антенны работающей на приём поместить измерительный металлический метр (такие какими пользуются в заводах, раскладные) и пошатать им, то сие действо создаёт очень сильную помеху на приём.

Понятно. Складной метр - на 144 МГц - половина волны. Если в нём есть плохие контакты, то имеем в чистом виде - искровой передатчик Герца! Причём, настроенный точно на двоечный диапазон!
Ну, собственно, потому оттяжки мачт и разбивают изоляторами, чтобы исключить из ближней зоны поля антенны паразитные резонансные отрезки проводов. Армейские КВ мачты имеют оттяжки разбитые изоляторами через 2 метра. То есть, до частоты 75 МГц заведомо мешать не будут.
У меня антенна средневолновая. Поэтому можно сэкономить на изоляторах. Нижний ярус оттяжек у меня разбит изоляторами через 5 метров. Остальные, которые к мачте идут более полого, через 3 метра разбил.

антенна конструируется, как передающая

Плохие контакты в такелаже на передающей антенне сильно срут в эфир радиопомехами. Спектр сигнала получается грязный.
Поэтому у меня все механические контакты законтрогаены. А там, где контрогайку поставить нельзя, обязательно стоит гровер!
И весь такелаж - из нержавеющей стали. Ну, кроме нижних цепей и карабинов у анкеров. Там - оцинковка.
Везде внимательно смотрел, чтобы разные материалы деталей не создавали гальванические пары. У меня в антенне используются - дюраль Д16Т и АД31Т (трубы и бобышка звёздочки), титан (силовые конструкции звёздочки), нержавеющая сталь (почти весь такелаж и хомуты), оцинкованная сталь только внизу, где можно заменить не опуская мачты (общие силовые цепи и хомуты анкеров), Сталь 3 (силовые конструкции и арматура, заливаемая в бетон: уголки, швеллера, полосы). В паутике ВЧ заземления ещё медь, оболочка проволоки БСМ-1 (с оцинковкой её контачить недопустимо), поэтому карабины и талрепы на паутинке - из нержавейки.

Когда учился в техникуме (МРМТ при министерстве оборонной промышленности СССР) у нас там были два технологических спецпредмета: "Детали механизмов радиоустройств" и "Электро-радио материалы".
Вроде, ерунда.... Ан - НЕТ!

Не думаю, что нынешних бакалавров с магистрами этому учат. Общаюсь изредка с ними. Ребята, вроде, хорошие, но образование почти в нуле. Или так сейчас учат, или они сами испорчены потребительством и хотят только денег, а головы - пустые. Мрак, короче.

Вот, кого нам сейчас очень сильно не хватает в России.

И, тем не менее, Работаем!

[АБТ]

Вот, кого нам сейчас очень сильно не хватает в России

да, у AR-88 есть свой шарм.

[SergeKomarov]

есть свой шарм

Ещё за шармом зайди сюда: https://www.radiostation.ru/home/museum.html

И сюда тоже можно (я там тебе вопрос задал): Вертушка на 78 оборотов фирмы Toga

[SergeKomarov]

Сегодня весь день крутил контрогайки.
Обнаружил оттяжку второго яруса без единой контрогайки. И на ней же обнаружил отсутствие нижнего изолятора. Добавил.
Потом разложил два натяжных веера с цепями и карабинами. В 2019 году так делал на антенне высотой 27,4 метра. Очень удобно!
Подготовительной работы ещё много. Завтра тоже весь день буду заниматься оттяжками.

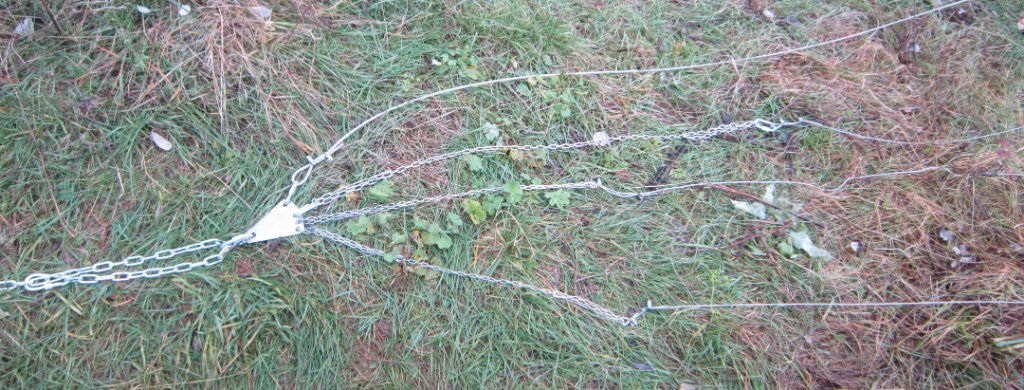

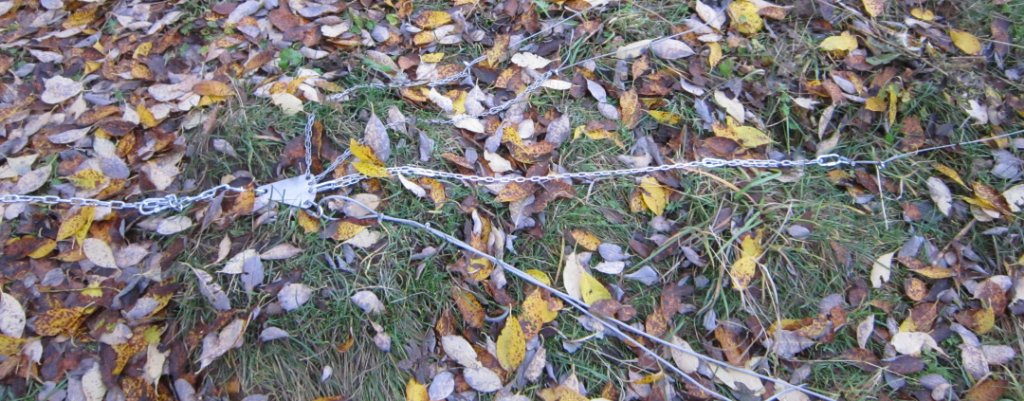

Веер у южного анкера.

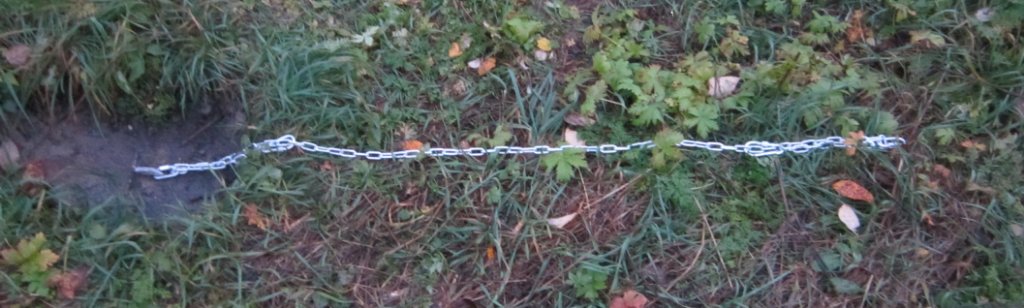

Веер у северного анкера.

[АБТ]

Ещё за шармом зайди сюда:

Это всё понятно. Я по винтажу тоже "убиваюсь", но круче того что сам могу создать я мало чего видел. Это из раздела сам себя не похвалишь...

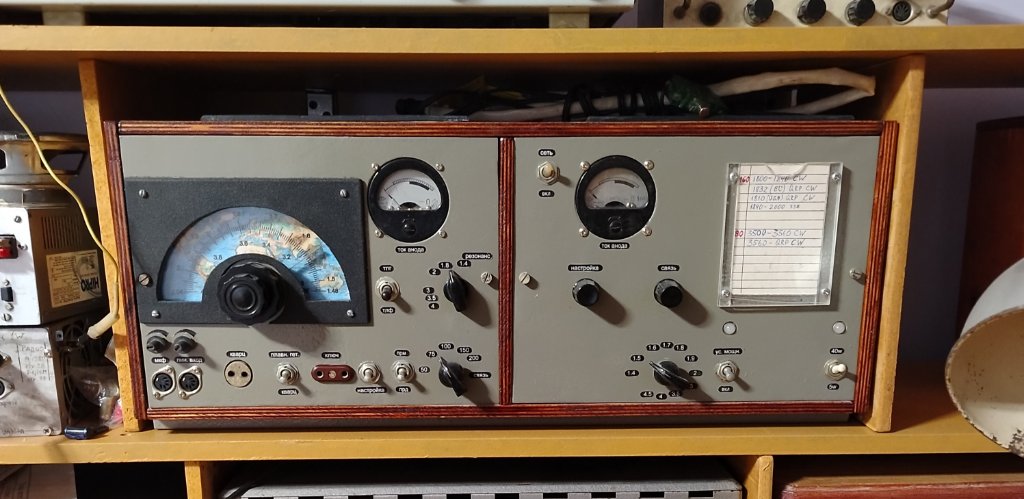

Для примера это передатчик ам/тлг, ламповый, 1,5-4 мгц. На выходе гу-29.

[SergeKomarov]

передатчик ам/тлг, ламповый, 1,5-4 мгц. На выходе гу-29.

Очень интересно!
Я гляжу, аппарат из 70-х годов. А под ним стоит "Казахстан".
А заведи, пожалуйста, новую тему и про него поподробнее расскажи.
Вот тут: Вещательные передатчики с мощным выходным каскадом

[SergeKomarov]

Хоть антенна ещё не поднята и не все подготовительные работы завершены, начинаю готовиться к отъезду в Москву.
Избушку, как смог (в одни руки) накрыл гидроизолом. Крышу, окно, дверь, тамбур, печку, лесенку на крыльцо - на следующий год.

Этой зимой надо сделать мощный СВ-АМ передатчик: Re: Четырёхфазный вещательный СВ АМ передатчик мощностью 300 Вт
И более мощный на диапазон 75 метров. На четырёх ГУ-74Б.
И два блока питания со схемами параллельной А-Э модуляции.

Уже отправил в лабораторию с приезжавшими ребятами осциллограф и частотомкр. Здесь они оба хорошо поработали этим летом.
И так, по мелочам собираю, что потребуется в Москве.

Как антенна встанет и выправлю её оттяжками строго вертикально, поеду в райцентр за билетом.

[SergeKomarov]

Вводить в эксплуатацию новую антенну буду начиная с конца мая следующего года.
Пусть она перезимует в стоячем положении. Заодно, посмотрим насколько стабильная конструкция к местным условиям.
Без земляной паутинки и без оснащённой избушки, перевести на неё вещание не получится.
Так, что шоу с вещанием "Зелёного глаза" на весь Вожегодский район и на южную часть Архангельской области откладывается до середины следующего лета.

Связная широкополосная антенна (полоса 2,4 - 7,6 МГц, наиболее эффективная в диапазоне от 3,0 до 6,2 МГц), с которой сейчас вещаю, за неимением иного, настраивается согласовалкой передатчика, как сопротивление близкое к 50 омам.
Однако, её длина 0,104 лямбды и, соответственно, сопротивление излучения около 5,5 ом. Можно прикинуть КПД.
КПД = 5,5 / 50 = 0,11 или 11 %. Или 10 lg 0,11 = минус 9,6 дБ. Ослабление в 9,1 раза по мощности.
Ну, понятно, антенна предназначена для другого диапазона.

При этом, передатчик, мощностью 45 Вт слышно на автомобильный приёмник на 20 км.
Ездил. Проверял. Дальше шумы возрастают и сигнал "ловить можно, но слушать нельзя".
Не! На Р-326, конечно, и дальше слышно прекрасно! Но нужно, чтобы было слышно на бытовой - вещательный.

Полагаю, если передатчик подключить к новой антенне с КПД около 85%, то с теми же 45-ю ваттами, он уверенно накроет райцентр. Радиус вещания станет 60 км. До дальней точки райцентра - 32 км.

Ну, это я так.... размечтался после завтрака.

Ладно.... Надо идти крутить гайки на оттяжках. Антенну за меня никто не доделает и не поднимет.

[SergeKomarov]

Только что пришёл с антенны. Подтягивал контрогайки на всех зажимах троса у изоляторов на оттяжках. Три дня крутил. Закончил. На холодном ветру со стальным тросом и торцевым ключом, развлечение ещё ТО!
Заодно на новых оттяжках второго яруса поставил два недостающих изолятора. Но надо будет ещё два ставить. Оттяжек-то в каждом ярусе по четыре.

Дома натоплено со вчерашнего вечера. Отогреваюсь.
Через час придёт Костя. Поставим под висящую на тросах мачту ещё одну подпорку и будем опускать падающую стрелу, чтобы перекинуть через её верх западные (подъёмные) оттяжки.

Если сегодня всё пройдёт по плану, завтра в районе полудня будем поднимать антенну.

Фотки полностью подготовленной к подъёму антенны, разумеется, уже не лежащей на подпорках, а висящей на пяти оттяжках (одна силовая дополнительная под бревно), размещу завтра. Сегодня закончим в сумерках.

А пока рассчитываю длину оттяжек до падающей стрелы. Высота падающей стрелы 12,5 метра.

Четвёртый ярус. Высота фланца до оси шарнира 40,35 м. Длина подъёмной части оттяжки 42,24 м.
Третий ярус. Высота фланца до оси шарнира 34,1 м. Длина подъёмной части оттяжки 36,3 м.
Второй ярус. Высота фланца до оси шарнира 26,0 м. Длина подъёмной части оттяжки 28,85 м.
Первый ярус. Высота фланца до оси шарнира 16,1 м. Длина подъёмной части оттяжки 20,4 м.

Полные длины оттяжек до своего штатного анкера (вместе с цепями для натяжения).

Четвёртый ярус 47,6 м.
Третий ярус 42,4 м.
Второй ярус 36,2 м.
Первый ярус 29,8 м.

Разумеется, это на идеально горизонтальной земле.
Но поскольку восточный анкер расположен на метр с хвостиком по местности ниже, то два нижних яруса должны иметь оттяжки длиннее с учётом большей эквивалентной высоты мачты на этот метр.
Четвёртый ярус - 48,5 м
Третий ярус - 43,2 м
Второй ярус - 36,9 м
Первый ярус - 30,4 м.

Отмерять будем вдвоём.

[SergeKomarov]

Промерили точно длину мачты от оси поворотного шарнира до верхушки. Получилось 41,065 метра. Ось находится на высоте 0,15 метра. Значит высота антенны будет 41,215 метра. Антенна получилась короче на 3,5 см из-за того, что после обработки комля её деревянной части под поворотный шарнир, она укоротилась. Точная её выдвинутая длина 17,68 метра, а не 17,8, как было по первоначальным измерениям. Нормально! На длине 41 метр погрешность 3,5 см - это 0,085 %. Не буду перевинчивать силовые хомуты на верхних секциях.

Прицепили с помощью карабинов все четыре оттяжки 4-ого яруса к верхнему фланцу (в середину зонтика).

Поставили две подпорки под деревянную часть мачты и опустили падающую стрелу, чтобы перекинуть через неё подъёмные оттяжки всех ярусов.

Отмерили подъёмную (западную) оттяжку 4-ого яруса по южной. Привязали коуш. Отмерили её подъёмную длину (до верхушки падающей стрелы).

Завтра подъём точно не состоится.

Будем раскладывать и отмерять подъёмные оттяжки. И крепить их к ногам падающей стрелы.
И ещё нижние - восточные, их надо разложить петлями. Они натянутся, когда мачта встанет.
Оттяжек всего 16 штук. Возни много.
И всё это на холодном ветру и под мелким моросящим дождиком. Дай Бог за день управиться.

[Aleks-75]

Вводить в эксплуатацию новую антенну буду начиная с конца мая следующего года.
Пусть она перезимует в стоячем положении. Заодно, посмотрим насколько стабильная конструкция к местным условиям.
Без земляной паутинки и без оснащённой избушки, перевести на неё вещание не получится.
Так, что шоу с вещанием "Зелёного глаза" на весь Вожегодский район и на южную часть Архангельской области откладывается до середины следующего лета.

Жаль. Я как нетерпеливый слушатель надеялся, что поймаю сигнал передатчика уже в этом сезоне хоть в тестовом режиме. Был бы поздоровее, с удовольствием приехал и помогал бы сооружать антенну. Вижу, что передатчик было собрать намного проще, чем соорудить антенну, я имею ввиду и хорошее заземление в том числе. Желаю удачи! 73!
