Восстанавливаю деревенский дом, чтобы потом построить на сеновале Аппаратно-студийный комплекс.

[SergeKomarov]

Ну, вот, вернулся в дом, затопил печку, разогрел вчерашнюю гречку с тушёнкой.
Пробросил к западной стене сеновала удлинитель 220, пробросил с сеновала в дом витую пару и подключил интернетовскую приблуду с внутренними антеннами.
Пришёл Костя, включил и настроил приблуду. С моей мегафоновской СИМ-кой она поймала 4Ж. Уровень сигнала - две палки. С западной стены дома из-под конька сквозь деревья "видно" райцентр.
Теперь интернет у меня в доме.

Спросил у Кости про технологию. Говорит МИМО 2х2. На счёт 4х4 не знает.

Костя пошёл к себе, а я печатаю сиё сообщение и ем кашу прям из чугунка.
Работаем!

[АБТ]

ем кашу прям из чугунка.

правильно, воду на мытье посуды сэкономите.

[Дикий Кот]

А весьма уютно смотрится. Хорошее место чтобы спокойно заниматься любимым делом.
А каша из чугунка вкуснее, чем из тарелки!
Для интернета в любом случае понадобится найти лесину, подходящую для использования в качестве мачты. Над кустами и деревьями надо бы приподняться. 4G это в основном 1800МГц и выше (есть и на 800 и на 900, но далеко не везде, хотя для обслуживания "глубинки" вполне могут применяться). То есть поглощение весьма сильное даже просто в листьях, особенно в мокрых.

[SergeKomarov]

воду на мытье посуды сэкономите

А это не шутка. Как появился туалет с городским унитазом, рассчитанный для слива из ВОДОПРОВОДА, расход воды увеличился. Пока жил в охотничьем домике, мне полной заправки водой (120 литров в верхнем баке + 80 литров в промежуточном + 4 бутылки по 20 литров = 280) хватало на полтора месяца. Это с учётом того, что кастрюлю из под каши мыл раз в три дня (готовил кашу на три ужина), сковородку после яичницы не мыл, тарелку после себя мыл раз в неделю (поев, ничего в ней не оставлял) вилку и ложку тоже облизывал после еды, кружку и чайную ложку не мыл. Вода уходила только на умывание, мытьё рук, приготовление каши (+ чай, кофе и просто попить воды) и ополаскивание пустых консервных банок (что б не воняли). Итого, 6,2 литра в день. В баню и постираться ходил к соседу, а у него скважина и расход воды не ограничен.

Неделю назад ко мне в дом привезли 8 бутылок (160 литров = в верхний бак закачали 140 литров + осталась одна бутылка 20 литров) и добавился унитаз. Отрегулировали слив на треть бачка (около 3-х литров, но этого мало, за один раз водяной затвор не пробивает, надо добавлять). Но пока не пахнет, регулировку не трогаю. Сливаю один раз в сутки. Пока нет морозов, отливать хожу на природу.

Вокруг - никого. Ещё два жилых дома - на другом конце деревни, в 100 метрах, но они три недели назад уехали зимовать к себе в город. Так, что в деревне я один. И вокруг высокая сухая трава, там, где не вытоптал, натягивая противовесы к связной антенне....

А есть смысл их с мороза заряжать в случае использования в радиостанции? А разряжать их в мороз можно.

Ну, это я так.... на аварийный случай. - Согласен, можно сначала и печку растопить.
Но с собой в экспедицию или в зимний поход можно брать только наши, старенькие, кадмиево-никелевые.

[SergeKomarov]

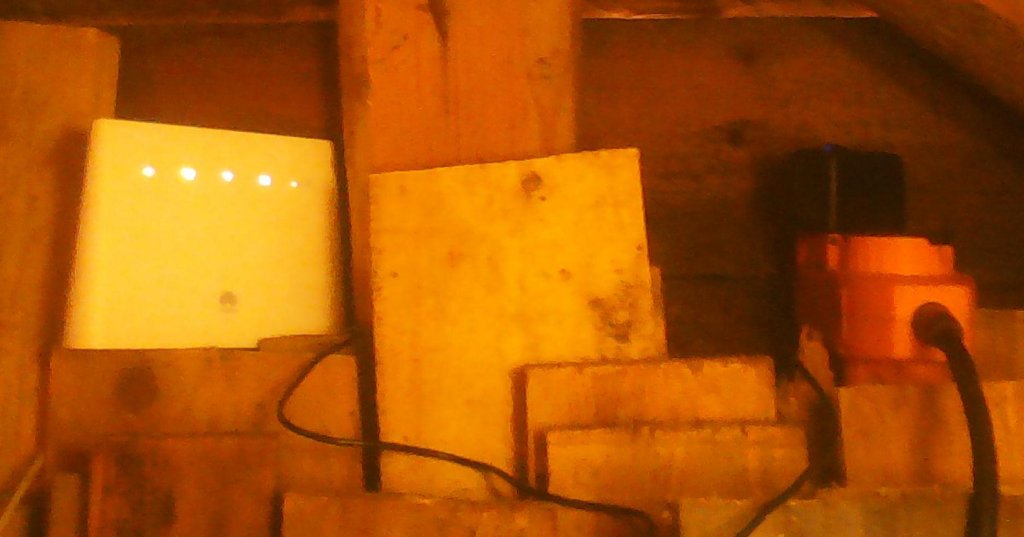

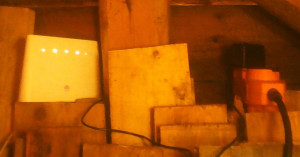

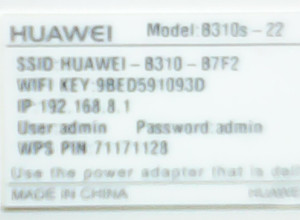

А это та самая интернетовская приблуда, которая стоит у западной деревянной стены дома (сеновала), и развёрнута плоскостью приблизительно в направлении райцентра (по прямой около 26 км).

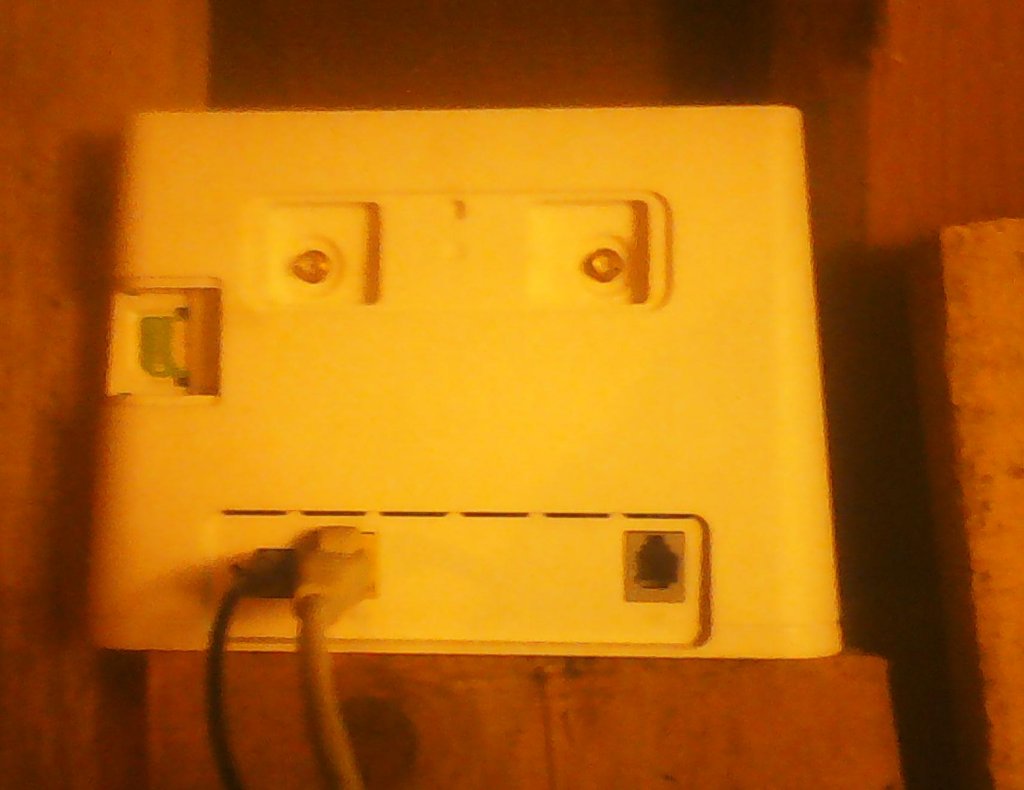

Есть у неё два ВЧ разъёма для подключения внешних антенн. Сейчас, поздней осенью, когда листва с деревьев облетела, она нормально работает и на внутренние антенны. Но, летом (на следующий год и далее), однозначно потребуются внешние антенны и мачта, чтобы поднять их над деревьями. Какие потребуются антенны - пока не разбирался.

[begin_end]

Частоты высокие, у меня лучше всего получалась рупорная антенна, в укороченном формате. Только вот тут приходилось сразу приделывать антенну к выходу, поскольку затухание в кабеле огромадное. Конечно, кабель с малым затуханием на СВЧ весьма дорогой, но иногда его можно достать кусками дешево. Но тогда другая проблема - диаметр хорошего кабеля в палец толщиной, физику не обманешь.
Сейчас в сотовой связи почти отказались от фидеров, вынося активное оборудование на верхушки мачт.

Если поднять само устройство достаточно высоко, подойдут и антенны типа двойной квадрат / Яги на несколько элементов. Может и штырька хватит (если без листвы оно на земле нормально работает).
Вот только стоит продумать хорошую защиту от непогоды.

[Дикий Кот]

Есть нормальные готовые панельные антенны. Причём даже с гермобоксом для аппаратуры на обратной стороне. С такой антенной года 4 назад уже получали в этом месте скорость 25Мбит/с. Самому сделать и настроить такую антенну - это надо иметь немало весьма дорогого оборудования и массу свободного времени.
Штырька не хватит. Как минимум на передачу - мощность у модемов не больше 200мВт. Высота нужна в любом случае - над кустами и деревьями надо подняться.

[SergeKomarov]

Частоты высокие

Вот только вопрос, а какие конкретно? И какие полосы перестройки при связи с провайдером?
Спроектировать и сделать СВ-КВ-УКВ антенну для меня не проблема. Делал и на любительский диапазон 430 МГц, но тут уже нужны высокие точности и фторопластовые и серебрёные кабели. На любительский диапазон 1200 МГц уже потребуются токарные и фрезерные детали для распределяюще-согласующей фидерной системы. Как делать схемы согласования для СВЧ-шных антенн мобильной связи - не разбирался. Но в любом случае, это не для реализации в деревне.

Есть нормальные готовые панельные антенны. Причём даже с гермобоксом для аппаратуры на обратной стороне. С такой антенной года 4 назад уже получали в этом месте скорость 25Мбит/с.

Мне кажется, что это будет оптимальное решение.

Самому сделать и настроить такую антенну - это надо иметь немало весьма дорогого оборудования и массу свободного времени.

Да. Причём, ни того, ни другого у меня нет. Впрочем, денег нет тоже. Ту приблуду, что сейчас работает, мне выдал Костя во временное пользование до моего отъезда в Москву.

[Дикий Кот]

Вот только вопрос, а какие конкретно? И какие полосы перестройки при связи с провайдером?

В России разрешены:
- LTE Band 3 (LTE-1800)
Uplink: 1710–1785 МГц
Downlink: 1805–1880 МГц

- LTE Band 7 (LTE-2600)
Uplink: 2500–2570 МГц
Downlink: 2620–2690 МГц

- LTE Band 20 (LTE-800)
Uplink: 832–862 МГц
Downlink: 791–821 МГц

- LTE Band 31 (LTE-450) (Использует только оператор SkyLink)
Uplink: 452,5–457,5 МГц
Downlink: 462,5–467,5 МГц

- LTE Band 38 (LTE-2600 TDD)
Uplink/Downlink: 2570–2620 МГц

Дополнительно используются диапазоны, пересекающиеся с диапазонами более старых стандартов связи:
- LTE Band 1 (LTE-2100)
Uplink: 1920–1980 МГц
Downlink: 2110–2170 МГц

- LTE Band 8 (LTE-900)
Uplink: 880–915 МГц
Downlink: 925–960 МГц

- LTE Band 40 (LTE-2300 TDD) (только T2/Ростелеком)
Uplink/Downlink: 2300–2400 МГц

Какие конкретно используются в данной местности и на каких будет лучше связь - это покажет только практика, тем более что расстояние практически предельное. К тому же у базовой станции можно программно ограничивать радиус обслуживания, сокращая таймаут для ответа абонентского терминала. Но, думаю, на территориях с малой плотностью базовых станций такое не делают (во всяком случае специально, но вот кривые руки тех, кто это всё настраивает, никто не отменял).

это не для реализации в деревне

Это да. Ещё в 2005-2006 году занимался с коллегой антеннами для WiFi (2,4ГГц), так там разница между расчётными размерами и реальными достигала порой 30% (современные САПР позволяют рассчитать и смоделировать существенно точнее, но тут только пиратские версии использовать, лицензии безумно дорогие). Что-то сделали и настроили, но трудоёмкость весьма и весьма высокая. То есть сэкономить не получится - качественная промышленная антенна выйдет в разы дешевле. Самому разработкой и изготовлением есть смысл заниматься только как хобби - если это приносит удовольствие.

[SergeKomarov]

Какие конкретно используются в данной местности и на каких будет лучше связь - это ........

... это надо спрашивать у Константина.
У него, по крайней мере, интернет, хоть и не "летает", но "бегает". А у меня в доме с внутренними антеннами той самой приблуды, едва ковыляет. Хотя моя деревня на холме (метров на 10, а то и 15 выше Костиной), и есть прямая видимость в райцентром (в ясную погоду на горизонте вышку видно).

[Дикий Кот]

у меня в доме с внутренними антеннами той самой приблуды, едва ковыляет.

Антенны то в приблуде никакие. Хорошо если эквивалентны изотропному излучателю, а то и хуже.
Так что к новому сезону антенну, модем/роутер, мачту... И, по идее, должен начать "летать".

[Michael65]

https://signalka35.ru/index.php?route=p ... uct_id=994

[Michael65]

Комплект с антенной! 12 900.00 р.

[Michael65]

Что в комплекте:

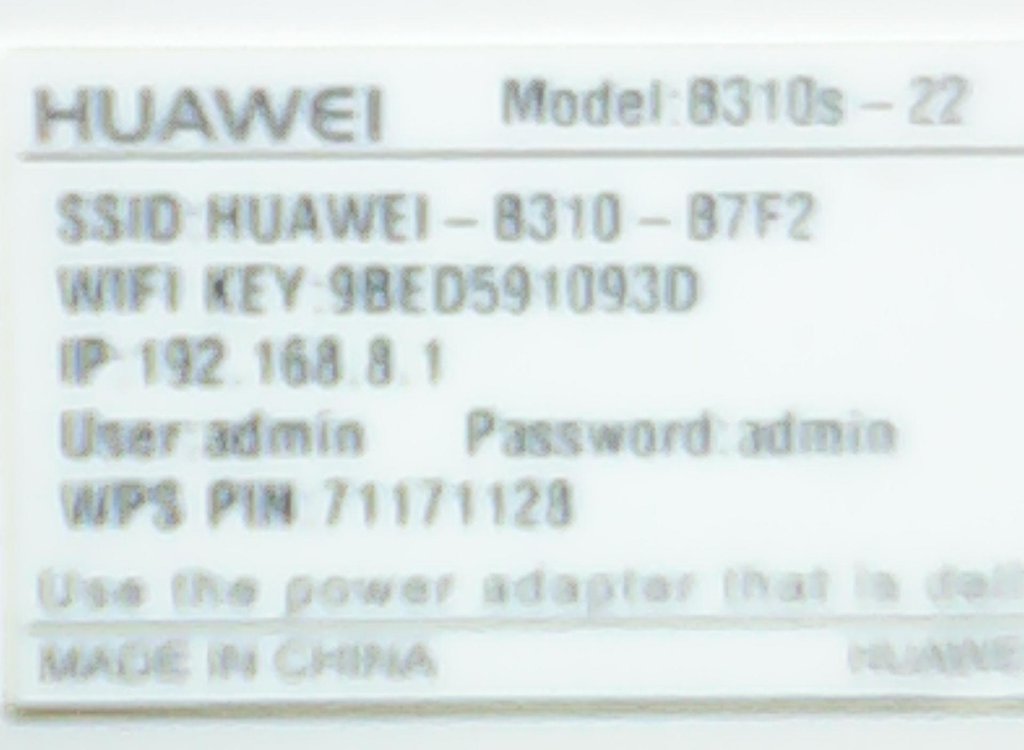

1. 3/4G WIFI роутер Huawei B310s-22, работает с любой сим картой, imei от смартфона, fixttl64,

2. СИМ карта,

4. KNA21-700/2700 параболическая 4G MIMO антенна 21 дБ , диапазон поддерживаемых частот 700-2700 МГц. Рабочее расстояние 25км до базовой станции оператора.

5. Пигтейл SMA -F (переходник с антенного кабеля на разъем модема), 2шт,

6. Антенный кабель 2x10м,

7. Кронштейн для антенны.

Комплект для создания беспроводной Wi-Fi сети с доступом в интернет через LTE (4G/3G/2G) модем на даче, на работе или дома. Может использоваться для онлайн видеонаблюдения, для кассового терминала или терминала оплаты. В роутере и модеме установлено программное обеспечение, которое позволяет оборудованию работать с любыми провайдерами стабильно, без сбоев и зависаний. Модем разблокирован, т.е. может работать с SIM картами любых операторов связи (Билайн, Мегафон, МТС, Теле2, YOTA и др.). Радиус охвата Wi-Fi сети может достигать до 100м в помещениях и до 150м на открытой местности. Скорость передачи данных по Wi-Fi до 300 МБит/с, по витой паре (Ethernet) - 100 Мбит/с. Скорость обмена данными между модемом и оператором сотовой связи до 150 МБит/с на прием и до 50 Мбит/с на отдачу, при условии хорошего качества связи с оператором в Вашем регионе.

Настраивать ничего не нужно (кроме антенны). Оборудование настроено на автоматическое подключение к сети интернет. Вставили SIM карту в модем, подключили роутер к розетке и через пару минут появится доступ в интернет. Роутер может принимать интернет сигнал, как от USB модема, так и по Ethernet провод

[SergeKomarov]

Комплект с антенной! 12 900.00 р.
https://signalka35.ru/index.php?route=p ... uct_id=994

Посмотрел. Похоже, правильная "железяка".

[Дикий Кот]

Сам роутер, вроде, неплох. Антенна тоже от известного производителя, даже диаграммы направленности в документации есть. У производителя и 27дБ антенна есть такой конструкции.
Кабель здесь - очень спорная вещь. Вряд ли хороший, хороший сейчас стоит 400-500 рублей за метр...
С такой антенной просится гермобокс для роутера с креплением на мачту как можно ближе к антенне. Кабель Ethernet гораздо дешевле и до 100м с ним вообще никаких проблем.

[SergeKomarov]

С такой антенной просится гермобокс для роутера с креплением на мачту как можно ближе к антенне.

Если по хорошему, как положено, то такая приблуда должна состоять из двух блоков. На антенне монтируется герметичный ВЧ блок и далее, штатным низкочастотным и при желании наращиваемым на герметичных разъёмах стандартными кусками, соединяется с нижним блоком, в котором находится блок питания, цифровая часть и куда вставляется СИМ-ка. Ну, чтобы за СИМ-кой на мачту не лазить. И соответственно, все интернетовские кабели подключаются к нижнему блоку.
Температурный диапазон верхнего блока от минус 60 до плюс 60 (прошлой зимой здесь было минус 58). А летом на солнышке разогревается сильно.
Температурный диапазон нижнего блока - минус 40 - плюс 40. Я бы его поместил на чердаке под коньком, чтобы на длинный штатный кабель не тратиться.

Есть ли в продаже что-нибудь похожее?

[Michael65]

https://ltegsm.ru

[Дикий Кот]

Есть ли в продаже что-нибудь похожее?

Нет. В первую очередь нет абонентского оборудования со столь широким температурным диапазоном. Потому что спрос на такое только в России и очень-очень небольшой. Разрабатывается и выпускается оборудование для сотовой связи только за границей. А там никто ради столь смехотворного спроса заморачиваться не будет. Да и если бы заморочался, то цена была бы неподъёмная.
Так что остаётся только брать то, что есть на рынке, а остальное колхозить самостоятельно.

летом на солнышке разогревается сильно

Это решается экраном из алюминия или оцинковки с солнечной стороны от гермобокса.

от минус 60

Здесь поможет нагреватель на основе PTC-термистора или греющий кабель.

чтобы за СИМ-кой на мачту не лазить

Обычно лазить и не надо. Устанавливается СИМка подходящего оператора, всё настраивается и работает.

[SergeKomarov]

По прогнозу погоды, сегодняшний понедельник - последний тёплый день осени перед холодом и дождями.

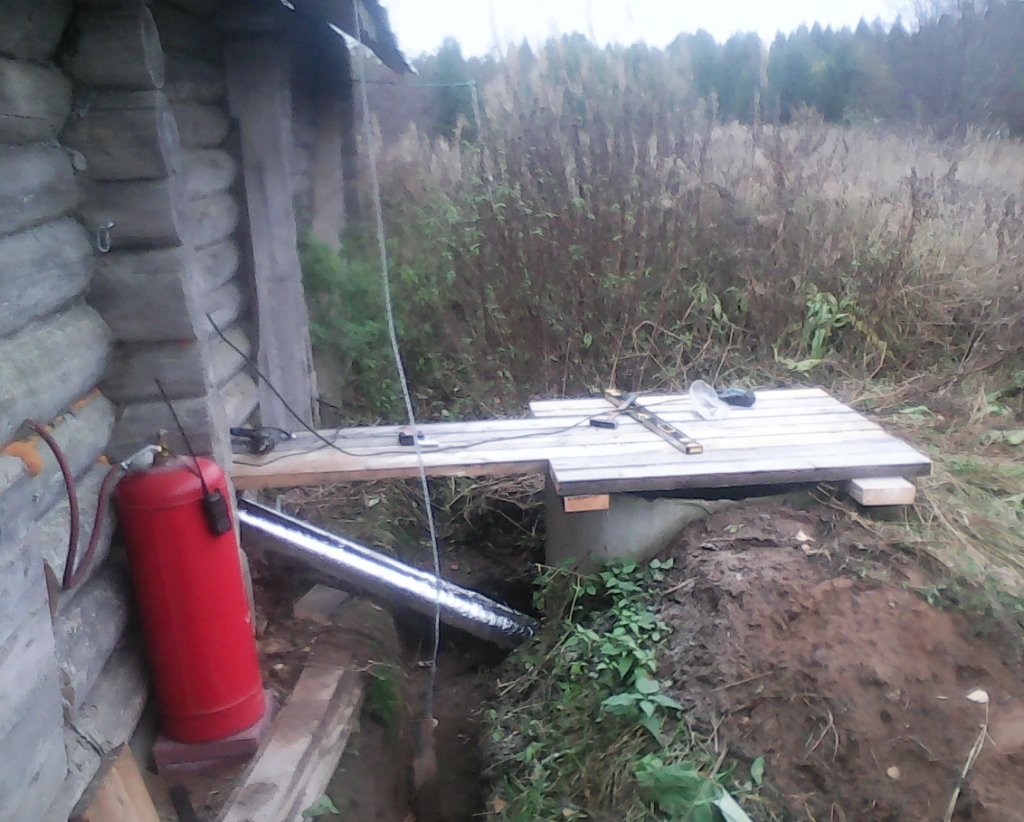

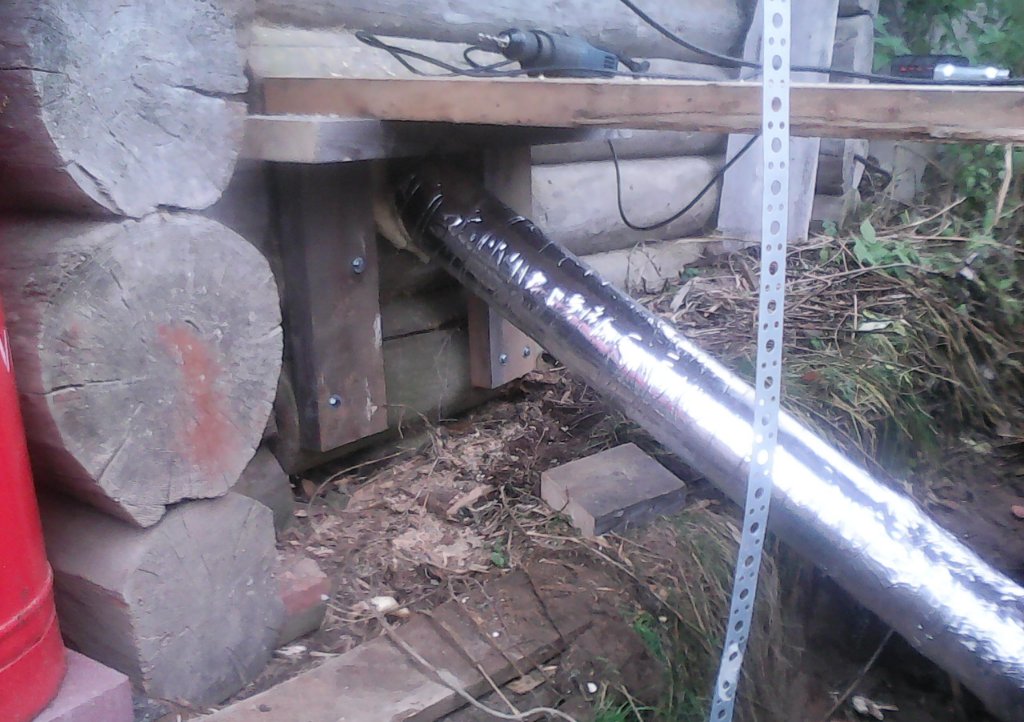

Сегодня с утра взялся за крышу над септиком и сливной трубой.
Были у меня три шестиметровых доски 50х150, которые повело пропеллером и никуда в дело не применишь. Вот их и попилил на эту крышу. Как раз!

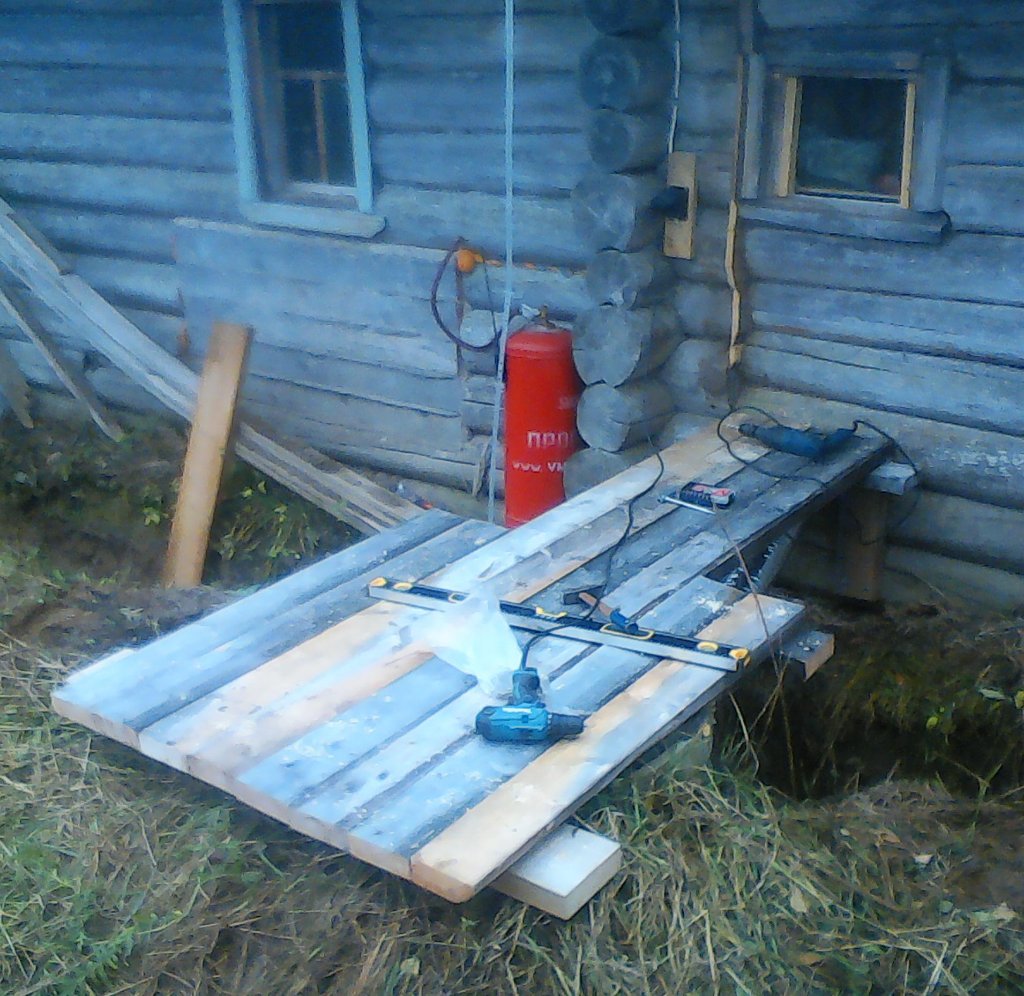

Вот на этом деревянном почти-квадрате 1200х1300 из 50-ой доски на следующий год поставлю внешний деревянный туалет с гравитационным унитазом прямого падения. Когда тепло, можно и на двор сходить и не тратить воду на слив.
А на мощный мостик между домом и септиком из четырёх досок 50х150 на следующий год поставлю бочку и сделаю в неё сливы с крыши. Будет у меня техническая вода и для унитаза, и для посудомойки. Зачем дождевой воде попусту пропадать....

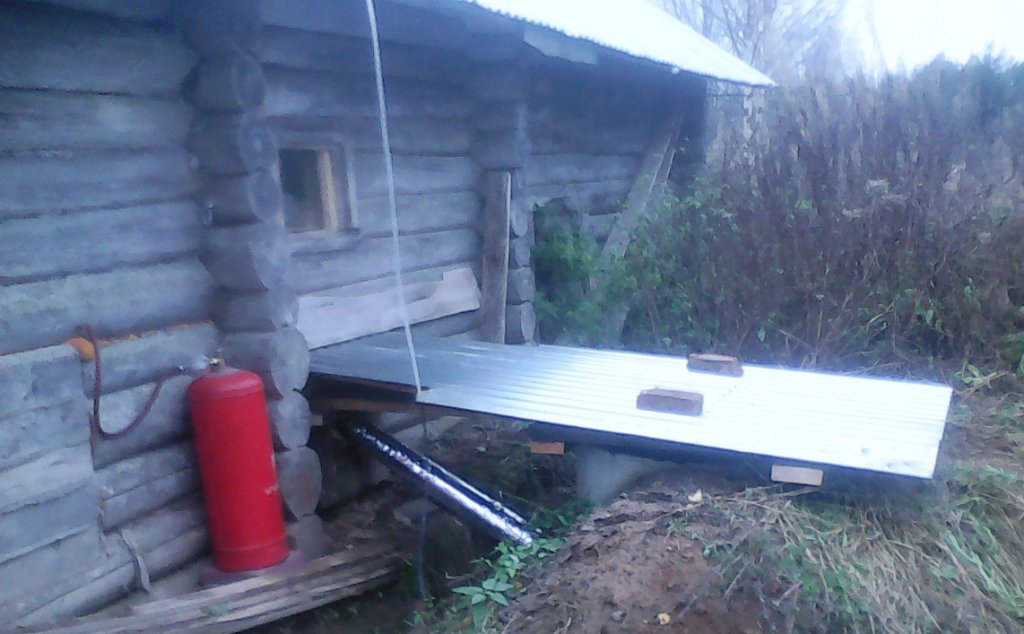

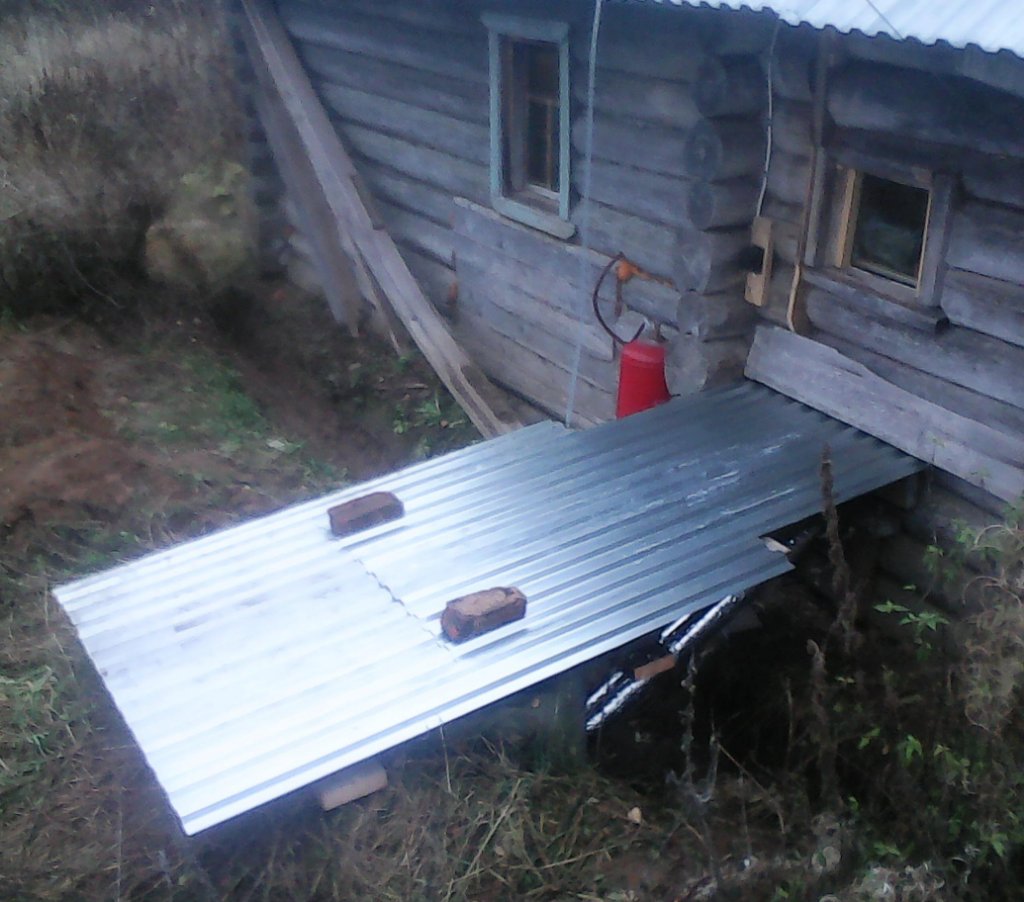

После того, как силовую часть крыши сделал, положил наклонную обрешётку и на неё положил на гвоздиках три листа оцинкованного профнастила. Как раз у меня три листа оставались ещё не израсходованные на крышу антенной избушки.
Вот теперь у меня сливная труба защищена от падения снега с крыши.
