Информация и рапорты о приёме Радиоканала "Зелёный глаз"

[SergeKomarov]

На хороший приёмник с правильной антенной, есть вероятность услышать.
Ну, а чтобы это произошло - работаем!

[SergeKomarov]

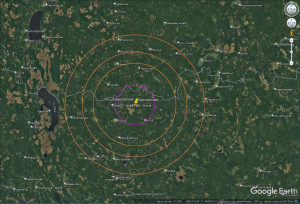

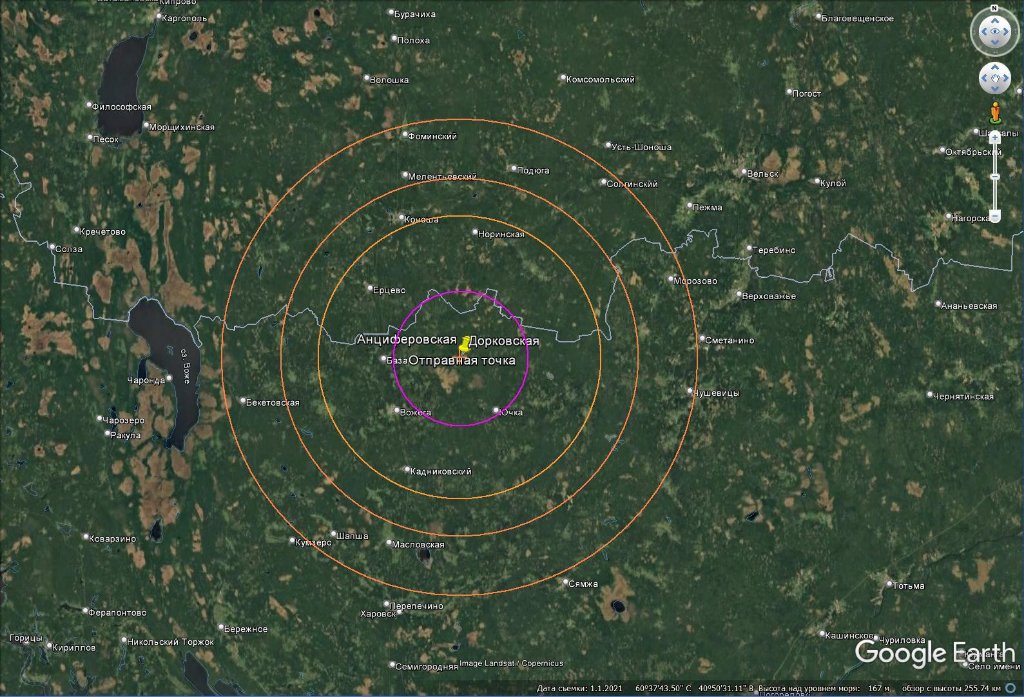

Попросил, чтобы мне посчитали зоны вещания:
- Розовая линия - при нынешнем передатчике 45 Вт и коротковолновой широкополосной связной антенне, высотой 21 метр (на диапазон 3000 - 4250 кГц).
- Следующая жёлтая линия - тот же передатчик 45 Вт и новая полноразмерная зонтичная антенна на частоту 1485 кГц, высотой 42 метра.
Вот эта антенна (которую будем заново поднимать в начале июня): Стационарная вещательная зонтичная антенна диапазона 200 метров
- Следующая жёлтая линия - радиопередатчик на разрешённую мощность 98 Вт и с новой антенной, высотой 42 метра и с штатным заземлением в подвале антенной избушки.
Вот картинка уложенных на 4 стороны заземлителей на глубине 2,2 метра, перед заливкой бетоном: Re: Стационарная вещательная зонтичная антенна диапазона 200 метров

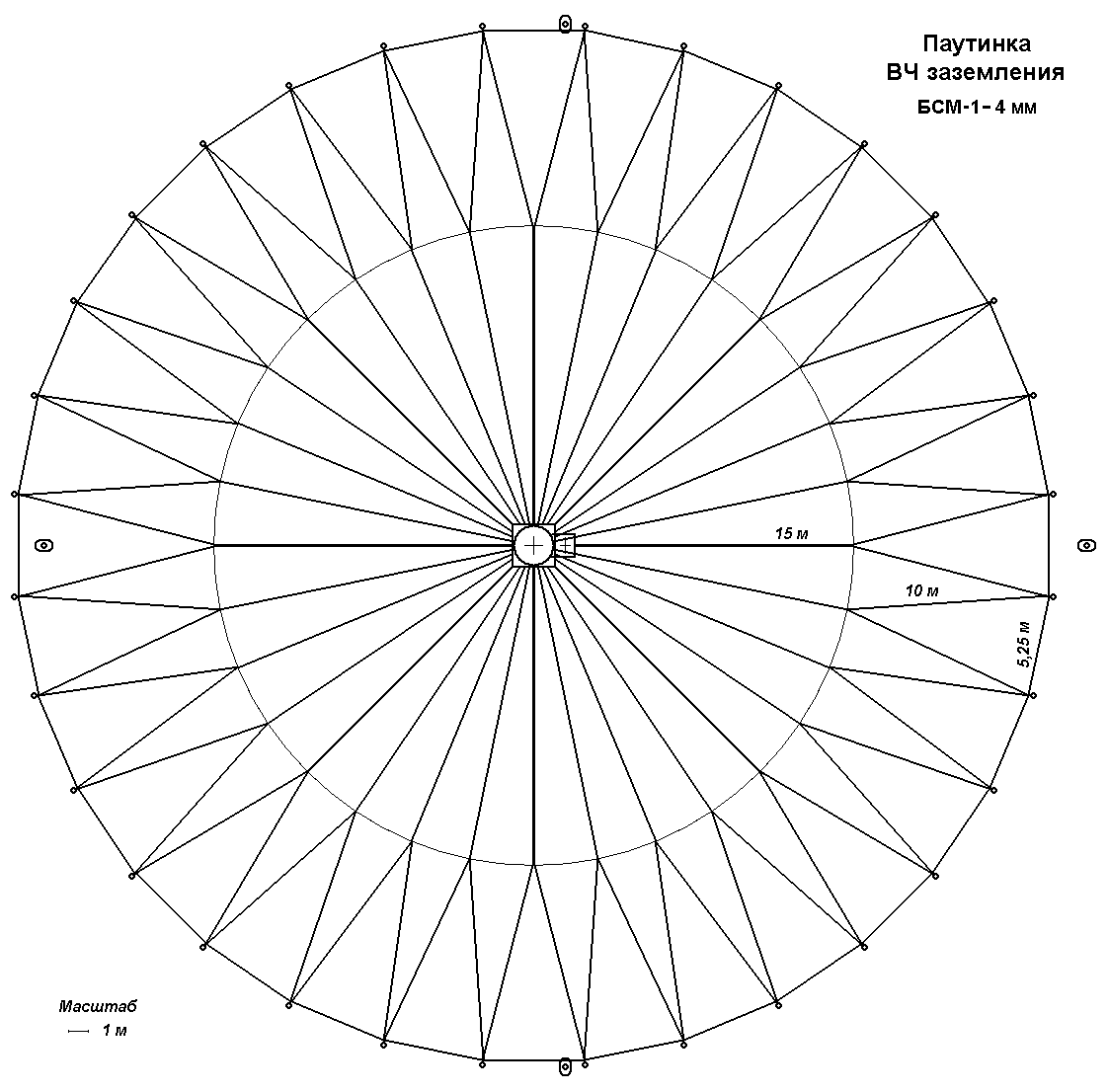

- И самая внешняя жёлтая линия - новый радиопередатчик, новая антенна, и к ней - паутинка поверхностного ВЧ заземления диаметром 50 метров с 32-мя заземлителями по кругу и с удвоением лучей заземления (до 64-х) от 15 до 25 метров по радиусам. Из проволоки БСМ-1 - 4 мм. Её схему тоже прикладываю. - Есть, ради чего стараться! Выигрыш за счёт КПД антенны аж 4,8 дБ!

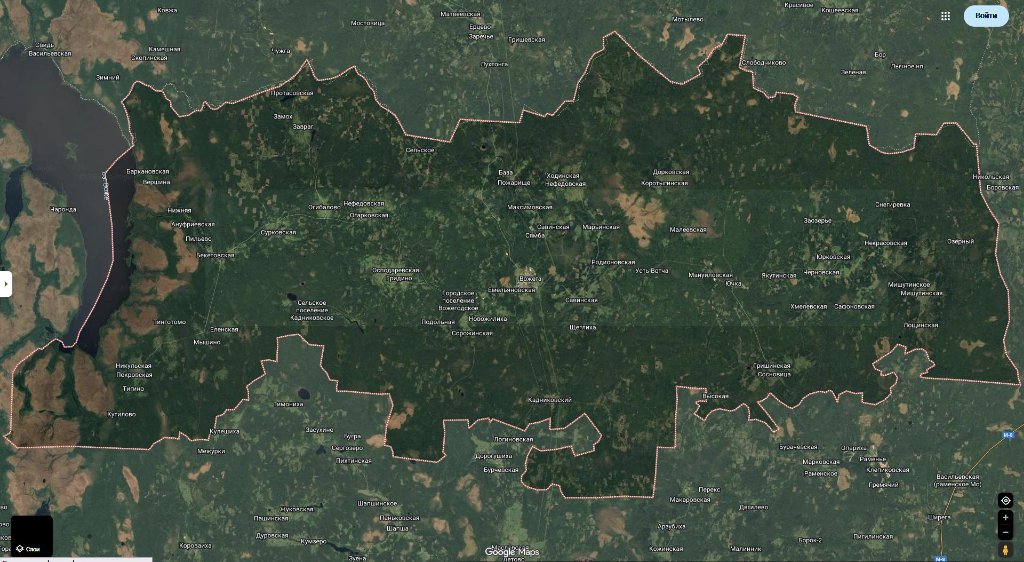

Похоже, в теории, получается накрыть весь Вожегодский район уверенным вещанием. Днём. А ночами, особенно зимними, всё будет сильно вкуснее.

Вот тогда и надо будет QSL карточками озаботиться! И радиопередачи начать делать интересные, радиотехнические и научно-практические. Аудитория-то появится!

[Дикий Кот]

Дальний приём если и возможен, то только с серьёзной аппаратурой и некоторым опытом и знаниями. Начинающие такое точно не потянут.

О! Совершенно верно! Надо, чтобы был стимул и искреннее желание изучать радиотехнику.

А чтобы был стимул нужно чтобы передача была интересной для потенциальной аудитории. В том числе и в части музыкального наполнения. Это как раз очень важный момент. Собрать сложный приёмник чтобы услышать слабые дальние станции можно и сейчас. И станции услышать можно. Но что на них слушать то? Ради чего все эти заморочки?

Попросил, чтобы мне посчитали зоны вещания:
- Розовая линия - при нынешнем передатчике 45 Вт и коротковолновой широкополосной связной антенне, высотой 21 метр (на диапазон 3000 - 4250 кГц).

Судя по

Меня уверенно слышно (реально принимают) на 25 км.

расчёт весьма близок к реальности. Интересно, какую напряжённость поля в точке приёма используют в расчёте?

Есть, ради чего стараться! Выигрыш за счёт КПД антенны аж 4,8 дБ!

Ещё бы! Вместо фактически сухого песка (до воды метров 30) хорошо проводящая конструкция.

[SergeKomarov]

Интересно, какую напряжённость поля в точке приёма используют в расчёте?

Для границы зоны уверенного вещания (по жёлтым окружностям), расчёт сделан по напряжённости поля 0,85 мВ/м в режиме несущей.
Или в децибелах 58,6, относительно уровня 1 мкВ/м.

Понятно, что на советские приёмники 1 класса с чувствительностью 0,7 мВ/м при приёме на магнитную антенну, дальность будет немного больше.
В эту категорию попадают и автомобильные приёмники, если к ним оборудована в автомобиле приёмная антенна СВ диапазона (АМ).
Для приёмников II класса с магнитной антенной и чувствительностью 1,0 мВ/м, дальность будет чуть меньше.
Приёмники III класса, с чувствительностью 1,5 мВ/м, на магнитную антенну будут принимать сигнал на границе зон наравне с шумами.
У приёмников IV класса (дешёвые китайские "мыльницы") с чувствительностью 2,0 мВ/м, на границе зон вещания сигнал утонет в шумах.

А вот, если на Вашем приёмнике есть вход внешней антенны, то при чувствительности по классам:
Высший - 50 мкВ. Первый и второй - 150 мкВ. Третий - 200 мкВ. Четвёртый - 300 мкВ. То уровень приёма будет зависеть от применённой внешней антенны.
Я в деревне использую профессиональный ламповый приёмник AR-88 и антишумовую антенну: https://www.cqf.su/technics/anti-noise- ... ation.html

Это если считать по классике распространения и без учёта радиопомех.

В настоящее время, и особенно в крупных городах, диапазон средних волн сильно загажен цифровыми помехосоздающими технологиями.
Министерство связи - уничтожено. ГКРЧ - обезглавлена и молчит. ГИЭ - Государственная Инспекция Электросвязи - распущена аж в незапамятные времена. Роскомнадзор занят интернетом.
Импульсные зарядные устройства от всевозможных гаджетов буквально уничтожили вещание на длинных волнах и основательно затруднили на средних.
Впрочем, и в КВ диапазоне 75 метров, в Москве стоит жуткий рёв и мой старенький ещё PLL-евский Degen 1103, кроме рёва ничего не принимает.

В сельской местности, особенно в почти брошенных деревнях Архангельской области и севера Вологодской, приём вполне возможен по указанным в расчёте зонах.
Особенно - зимой, когда все носители помехосоздающих гаджетов (молодёжь), на зиму, уехали в города.

[Чайка]

Интересную затронули тему помех. Китайского хлама завезено в города столько, что уже не выселить его. Даже пригород уже в тени помех. Только и остается на север Вологодской сбегать.

[SergeKomarov]

Китайского хлама завезено в города столько, что уже не выселить его.

Я, конечно, могу очень сильно ошибаться, но у меня есть весьма смутное подозрение, что уничтожение Министерства связи и затем Федерального Агентства связи (и создания на их костях Минцифры), как раз и пролоббировали те, кто массово завозит в страну этот дешёвый помехосоздающий мусор: "Бабло побеждает всё!"

[Дикий Кот]

Вряд ли кто-то пролоббировал. Во всём мире распространяется такой же хлам. Просто всем плевать на помеховую обстановку в ДВ, СВ и КВ диапазонах. Они перестали быть интересными абсолютному большинству слушателей (тут УКВ то подыхает, не выдерживая конкуренции с Интернетом), а с радиолюбителями всё проще: частоты у вас есть - вот и ковыряйтесь как хотите.
А министерство связи ликвидировали за ненадобностью, потому как вся связь сейчас на "цифре".

[SergeKomarov]

А министерство связи ликвидировали за ненадобностью, потому как вся связь сейчас на "цифре".

"Цифра" - это всего лишь способ передачи информации по каналам связи.
Ну, приблизительно, как "Министерство ОВЧ ЧМ" или Министерство АМ, или Министерство кодового прерывания электрического тока!!!

Отрасль связи обезглавлена.
А про то, что всё это передаётся по каналам связи, в "Цифрозе связи" и не догадываются.
Ну, это как "Электричество берётся из розетки", а в розетке оно берётся "ИЗ СТЕНЫ"!!!

Ладно.... Это грустная тема.

[SergeKomarov]

Расконсервировал аппаратуру. Всё заработало сходу.

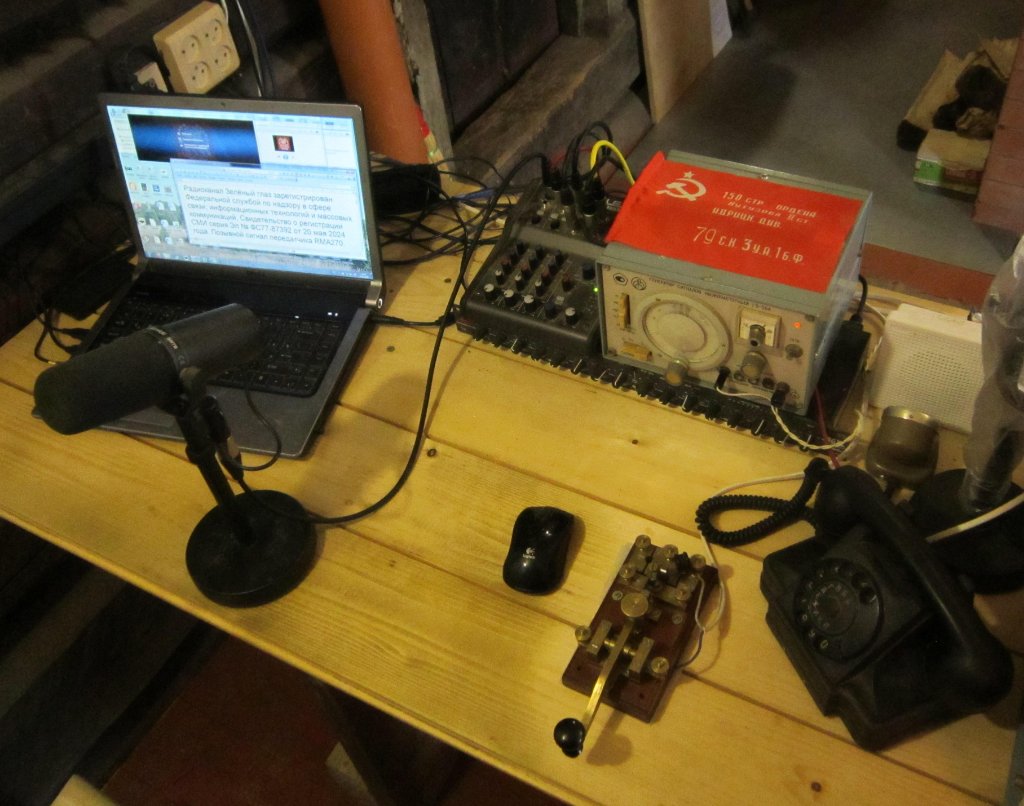

Студийный комплекс:

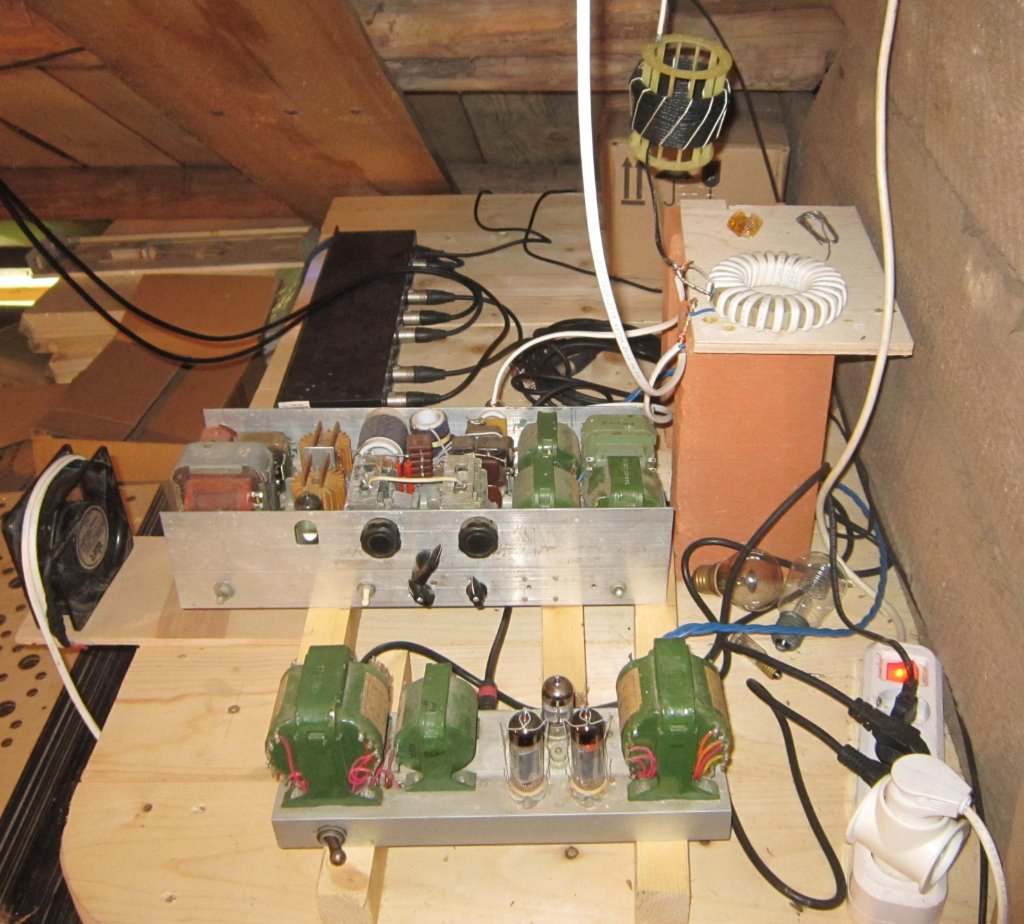

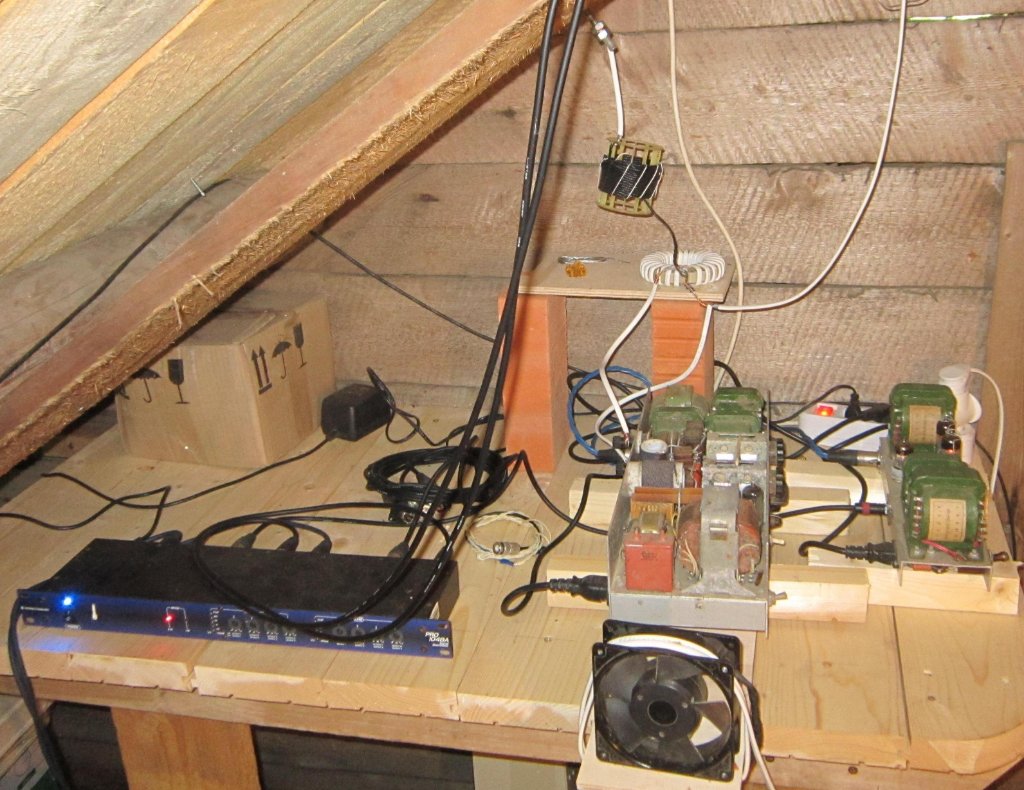

А это - на чердаке под крышей, у антенного ввода:

Удлинительная катушка висит на штыре антенного ввода, а нижним концом присоединена к согласующему трансформатору.

Передатчик включил в 16:00. Пусть прогреется.

[SergeKomarov]

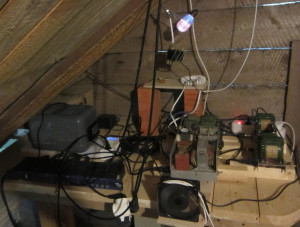

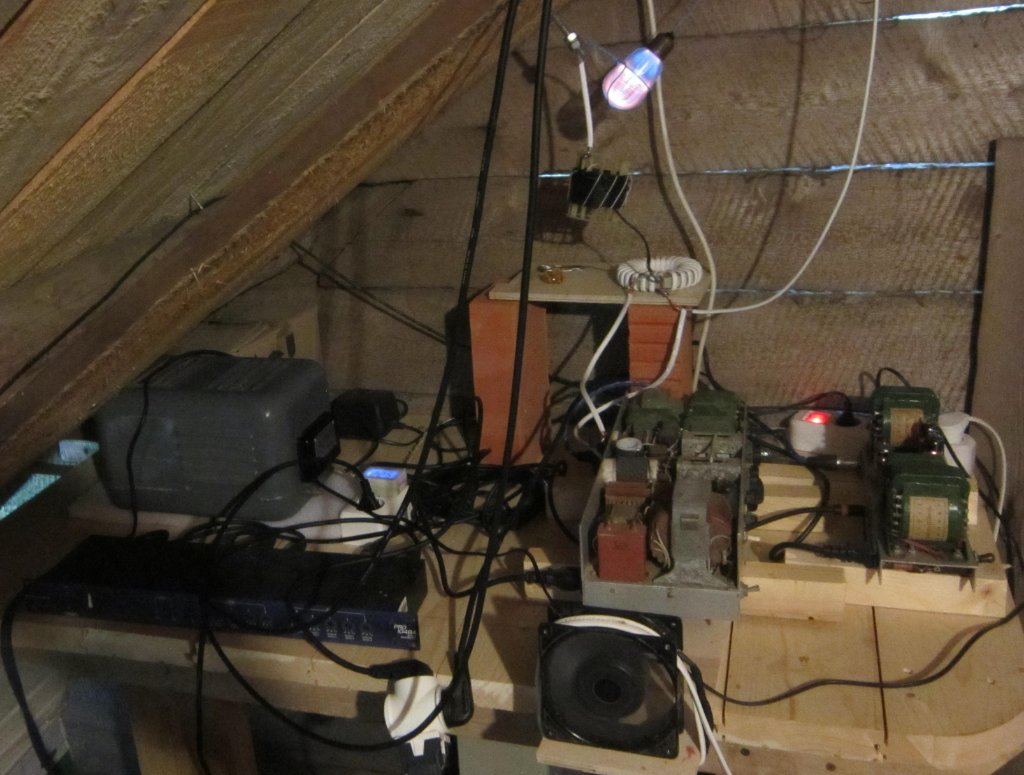

Установил на питание передатчика и модулятора (в обоих есть радиолампы) феррорезонансный стабилизатор С-0,16.
Чтобы поддерживать строго постоянным напряжение накала радиоламп. Вон он, серенький, слева, под скатом крыши.
Не любят радиолампы колебаний напряжения накала. При скачках напряжения накала (электросети) у них падает ресурс.
Общая мощность потребления передатчика и модулятора около 150 Вт. Стабилизатор нагружен на 94%. Прекрасно.
Феррорезонансники не любят режим холостого хода или режим малой нагрузки. А при 94-х процентах им очень комфортно.
Выходное напряжение встало как вкопанное на значении 225 вольт.

После окончания вещания пощупал стабилизатор - чуть тёпленький. При номинальной нагрузке почти не греется.
Есть, правда, легкий запах тёплой изоляции - нормально - сколько десятков лет он провалялся без дела....

Кстати!
Если, вдруг, у кого-то есть лишний С-0,09 или С-0,16 или С-0,28, или попадётся (вдруг, кто продаёт) - с удовольствием купил бы по парочке таких.

К мощным передатчикам - в цепь питания накала выходных металло-керамических тетродов.
Для 4-х ГС-36Б - стабилизатор С-0,09;
Для 4-х ГУ-74Б или для 2-х ГУ-43Б - стабилизатор С-0,28 (с запасом).

[SergeKomarov]

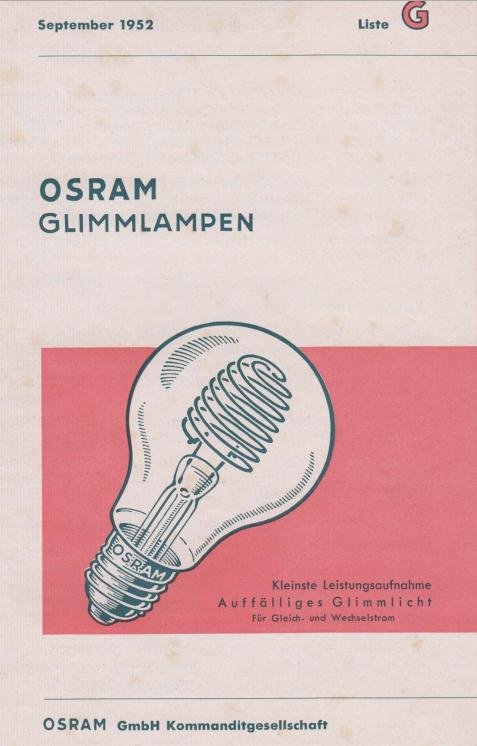

По случаю, перепали несколько штук древних, неоновых лампочек OSRAM 75.1800. И даже нашёл их фирменное описание!

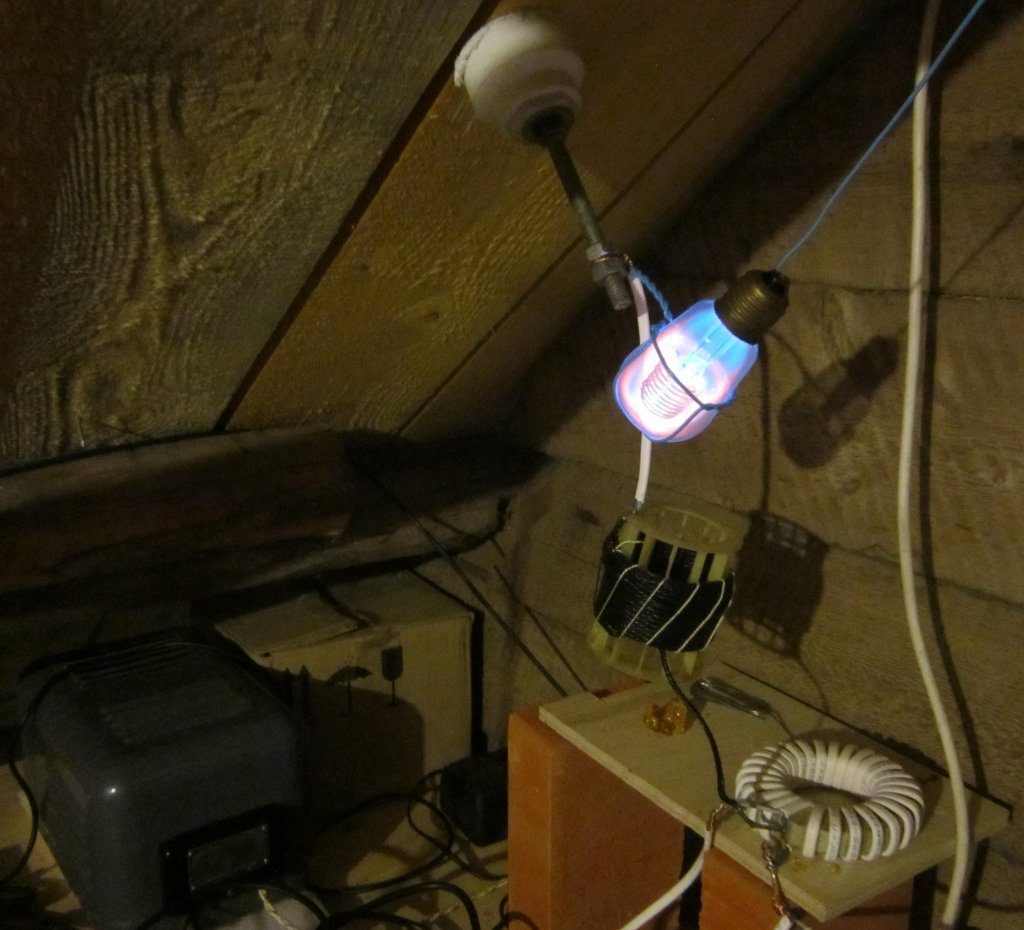

К штырю проходного изолятора антенны подключил внешний провод (привязал поверх стекла), а оба вывода цоколя - на землю.
Ну, очень красиво светится!

При включении лампы в сеть 220 вольт 50 герц нужно добавочное сопротивление 6 килоом и мощностью не менее 1,4 Вт.
Нормальный рабочий ток лампы 15 мА. Напряжение зажигания (=) имеет разброс от лампы к лампе от 140 до 200 вольт.

И ещё, что заметил довольно давно.
Неонки, включённые на переменное напряжение с частотой 50 герц светят жёлтым светом.
Неонки, которые зажигаются от ВЧ ионизации меняют цвет свечения в зависимости от частоты и от способа включения.
К примеру, если эту или любую другую неонку включить одним электродом к антенне, а вторым - к земле, то она будет светить жёлтым.
Если же ионизация будет внешняя, как здесь на фото, - ВЧ поле прикладывается снаружи баллона, то цвет свечения розовый и голубой.
И чем выше частота ВЧ ионизации, тем больше в свечении розовых и особенно голубых тонов. При 28 - 30 МГц преобладает синий цвет.
А на частотах 1,5 - 2 МГц неонки, поднесённые баллоном к ВЧ потенциалу (например, МН-3) светят жёлтым и синеют ближе к 30 МГц.
Неонки большого размера, как эта или наша СН-2, отдают в розовое и голубое уже на частоте 1,5 МГц.
Вот так, - заметил за свою радиолюбительскую практику.

[SergeKomarov]

Нашёл в интернете Минский стабилизатор СН-200.
Вот: https://www.elec.ru/library/manuals/sta ... n-200.html

Вроде, вполне себе достойная коробочка, весом 9,5 килограмма.

Он под мои перспективные задачи подходит лучше. У меня нагрузка будет 180 Вт.
Советские стабилизаторы: С-0,16 - маловат, а С-0,28 - велик. СН-200 - в самый раз!

Написал на завод. Глядишь, чего-нибудь ответят....

[Дикий Кот]

СН-200 вполне можно купить б/у с рук. Предложений достаточно.

[SergeKomarov]

можно купить б/у с рук

Можно. И за дёшево. Но они все - голимая бытовуха в пластиковых корпусах.
А как делалась тогда бытовуха я в армии насмотрелся, когда чинил телевизоры офицерам.
И в контраст, там же - аппаратура узла связи РВСН. Две ОЧЕНЬ БОЛЬШИЕ РАЗНИЦЫ!!!

А у этих белорусов, похоже, блок вполне прилично сделан. Жду ответ.

[SergeKomarov]

Написал на завод. Глядишь, чего-нибудь ответят....

Ответили. Не выпускают. Давно сняты с производства.
А сайт, похоже, также давно не обновляли....

[SergeKomarov]

Вечером, ночью и днём с 30 июня на 1 июля выключали электричество. На 18 часов. После дождичка.
С половины шестого вечера до без двадцати 12 следующего дня.
Поднялся к включать передатчик, жду, как лампы прогреются, чтобы анодное напряжение включить, и ... ОП-пань-ки! Стало темно.
Так вечером 1 июля эфира не было
