Стационарная вещательная зонтичная антенна диапазона 200 метров

нитрат писал(а): 07 окт 2025, 19:15 Можно ли поставить в замен заклепку из алюминия ?

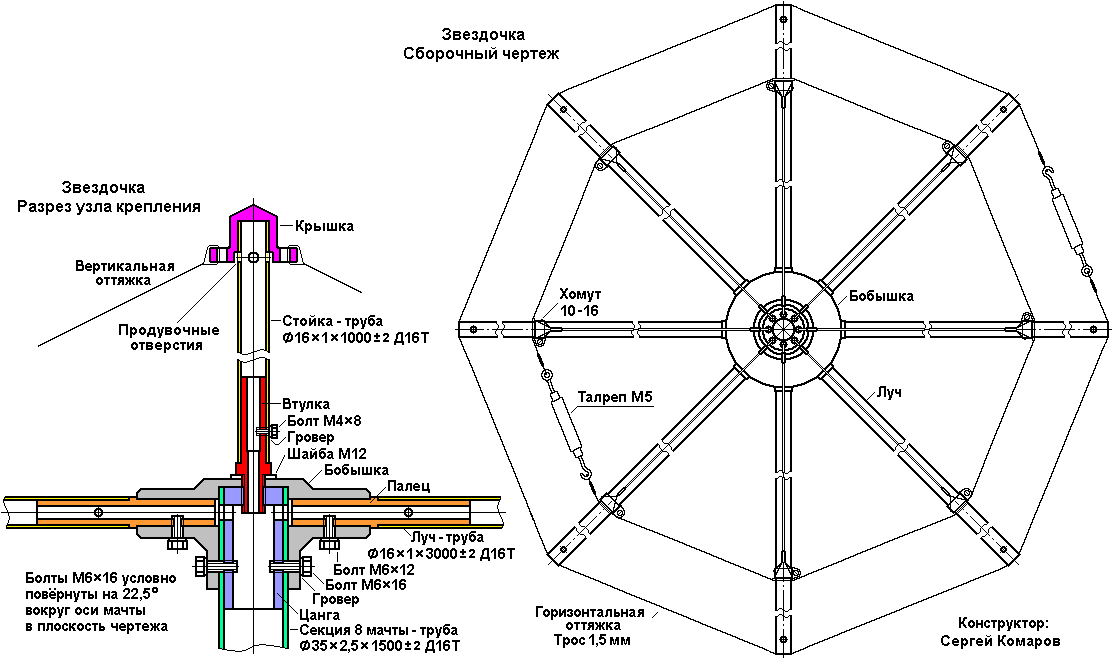

Не думаю. Сам посмотри чертёж. Там таких болтиков (М6х12) 8 штук. И одного не хватает.
Он стягивает титановый Палец с дюралевой Бобышкой.

Оцинкованный болт с титаном - не очень хорошая пара.

Сегодня под вечер пришёл Константин и сварили из отрезков стальных труб верхний узел падающей стрелы.

Поскольку не успели сварить до 6 часов вечера (в 6 часов вечера - начало вещания "Зелёного глаза"), а сварочный аппарат просаживает напряжение до 170 вольт с бросками в паузах до 250, то, чтобы не сбивать синтезатор у передатчика, и вообще, чтобы его не насиловать таким режимом работы, я начал эфир ровно в 6 часов, отыграл гимн, зачитал регистрационные данные СМИ, передал их морзянкой с ключа (концепция вещания - музыкально-радиотехническая) и объявил технологический перерыв до 7 часов вечера. И выключил передатчик. За 55 минут сделали все сварочные работы. Варили уже по темну при свете фонаря. Успели.

Фотографии - завтра. Сейчас уже ночь.

АБТ · Сообщение **АБТ** » 08 окт 2025, 08:05

SergeKomarov писал(а): 07 окт 2025, 09:46 А что?
Хорошо сделанная лебёдка.

Дороговато конечно. Я озадачился приобретением бензо генератора киловатт на 5, так вот у них стоимость тоже 30-35 тр. Вот я и удивился... с одной стороны бензогенератор, а с другой стороны лебёдка... При чем ген весит 70 кг, а этот девайс 35. Я понимаю, что генераторы-это массовое производство, а лебёдка - штучное.

АБТ писал(а): 08 окт 2025, 08:05 Я понимаю, что генераторы-это массовое производство, а лебёдка - штучное.

Не только это.
Нынешние генераторы - это Китай.
И сделаны они так, чтобы вышли из строя на следующий день после окончания срока гарантии. Ну, чтобы покупатель побыстрее пришёл покупать новый.

Советские АБ-1 или АБ-4 - почти вечные и, соответственно, тяжелее китайских раза в два, а то и в три. Мой АБ-1, 1973 года выпуска, весит 69 кг. А сколько весит китайский киловаттник? Мой АБ-1 (уже после списания - я его брал со склада военного имущества пятой категории - то есть, как металлолом) давал электричество более 15 лет с 1989 года, дважды, а то и трижды в год в лесах на слётах КСП. Несколько раз ремонтирован, один раз - горел (выпивохи открыли крышку бензобака на работающем генераторе и запалили факел), один раз другие выпивохи натолкали в бензобак снега. Промывали карбюратор и бензобак прямо в лесу, ночью, на слёте. И жив до сих пор! Китайским такое не снилось.

Лебёдку я искал именно нашу, советскую! В работе её пока не проверил, но на внешний вид - сделана хорошо.

Дикий Кот

АБТ писал(а): 08 окт 2025, 08:05 бензо генератора киловатт на 5, так вот у них стоимость тоже 30-35 тр.

Наверняка китаец. Вы сильно удивитесь, но у него в двигателе распредвал почти наверняка пластиковый! О какой надёжности при этом можно говорить? Хорошо если генератор медью намотали, что далеко не факт. И что с мощностью не обманули (даже если и может отдавать 5кВт, то какое время до того как перегреется и сдохнет).

SergeKomarov писал(а): 08 окт 2025, 09:02 Лебёдку я искал именно нашу, советскую!

Продавец не указывает страну изготовления. Запросто тоже может быть Китай - там по заказу сделают всё что угодно и наклеят какой Вам нужно шильдик. Если что, то даже метизы, которые у нас продаются, сделаны в Китае, несмотря на то, что торговая марка может быть российская, не говоря уже о более сложных изделиях. Другое дело что Китай Китаю рознь. Есть Китай из подвала дядюшки Ляо (большинство продаваемых у нас товаров) - это одноразовая, а то и "нольразовая" дешёвка, а есть промышленный Китай - это совсем другого класса продукция, но у неё и цена не сильно отличается от той же европейской.

Чайка · Сообщение **Чайка** » 08 окт 2025, 10:08

АБТ писал(а): 08 окт 2025, 08:05
SergeKomarov писал(а): 07 окт 2025, 09:46 А что?
Хорошо сделанная лебёдка.
Дороговато конечно. Я озадачился приобретением бензо генератора киловатт на 5, так вот у них стоимость тоже 30-35 тр. Вот я и удивился... с одной стороны бензогенератор, а с другой стороны лебёдка... При чем ген весит 70 кг, а этот девайс 35. Я понимаю, что генераторы-это массовое производство, а лебёдка - штучное.

Обратите внимание на марку Hitachi. Только БУ и только с хранения. Продают их как раз в вашем диапазоне. Техника очень надежная. Живых много. Года выпуска начиная с 2005. Современные не брать - подделка. Там все бензогенераторы одной формы и внешнего вида, но с разными наклейками.

В них медные обмотки и генератор может переварить то что на нем написано в круглосуточном режиме.

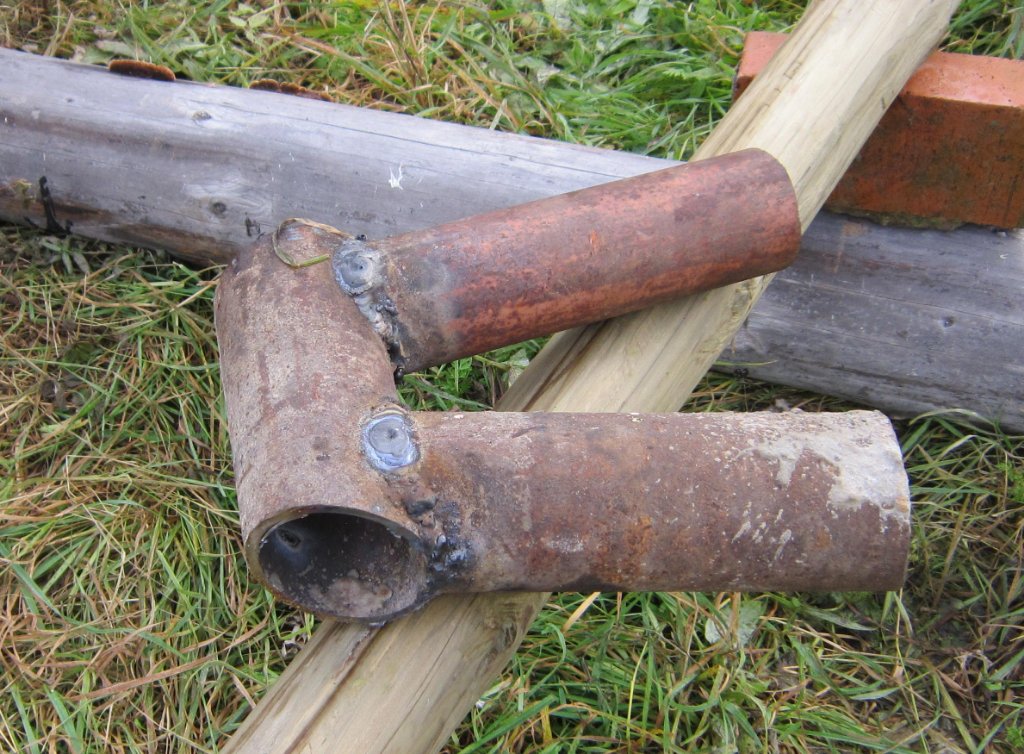

Ну, вот, готова верхушка падающей стрелы.

Осталось просверлить отверстия в силовой площадке и привернуть к ней лебёдку.

После того, как отмерили высоту подающей стрелы точно по месту установки лебёдки, пересобрали её по другую сторону избушки. Так её удобнее поднимать тросом лебёдки. С разметкой всё точно. Стрела легла своим центром в аккурат на бревно нижней секции мачты.

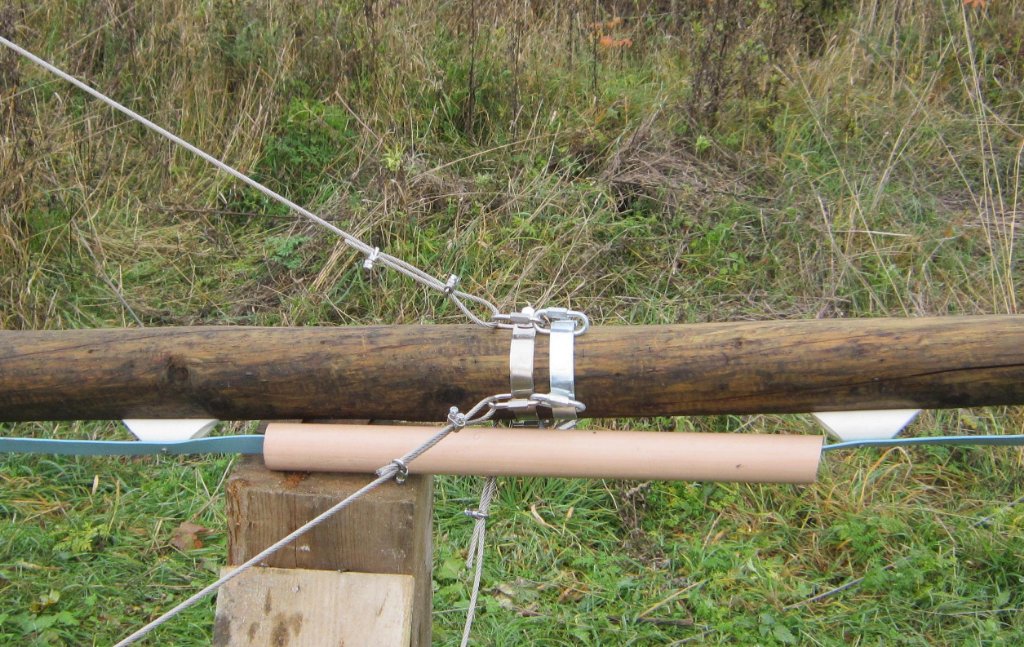

И только для подъёма сделали на половине высоты (10,4 м) деревянной секции место крепления ещё одной подъёмной оттяжки. Ну, чтобы при подъёме бревно не прогибалось и не искривляло мачту нарушая натяжение оттяжек.

К четырём часам дня ребята собрали все оттяжки.

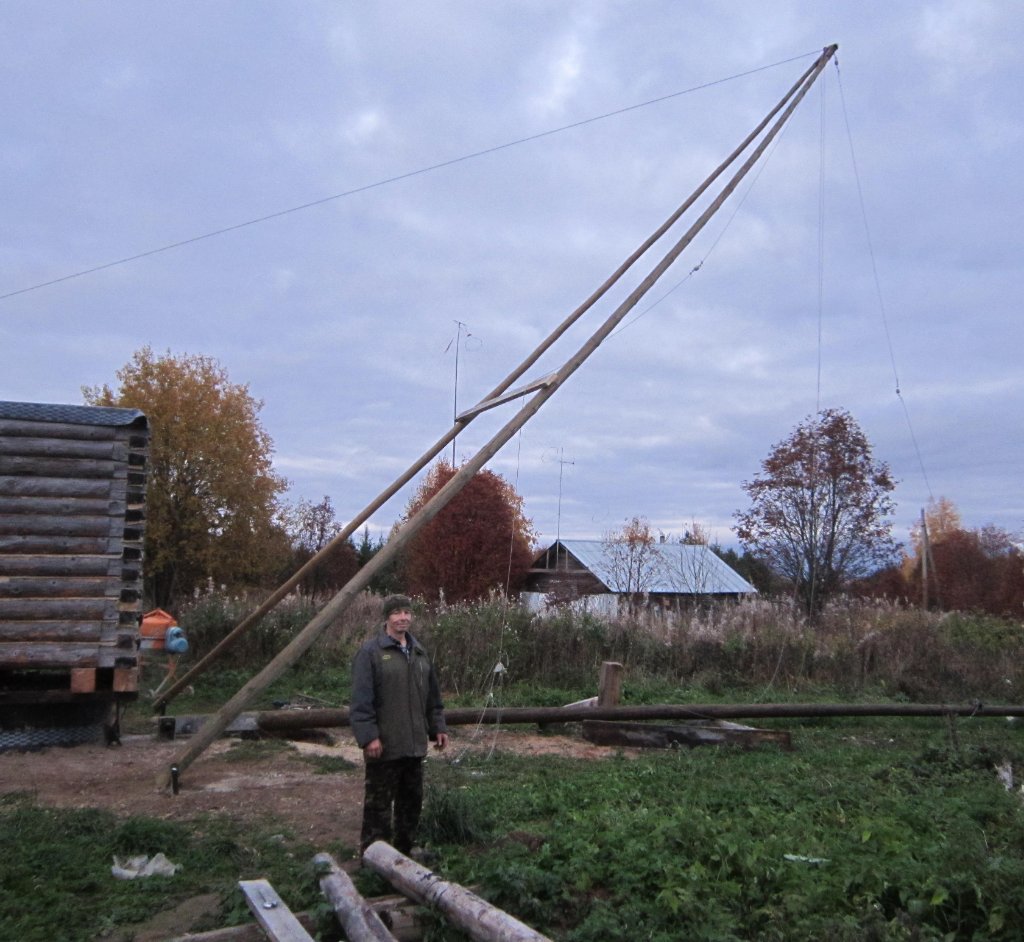

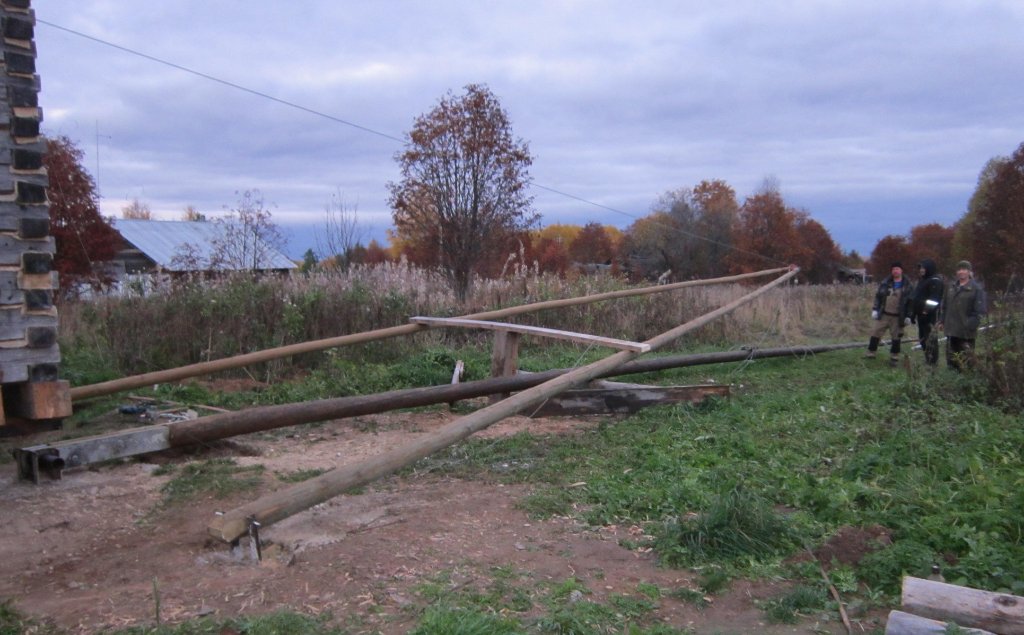

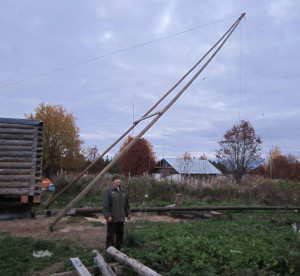

К вечеру закончили все приготовления и с наступлением сумерек (видно по темнеющим фото) начали пробный подъём. Для начала подняли падающую стрелу.

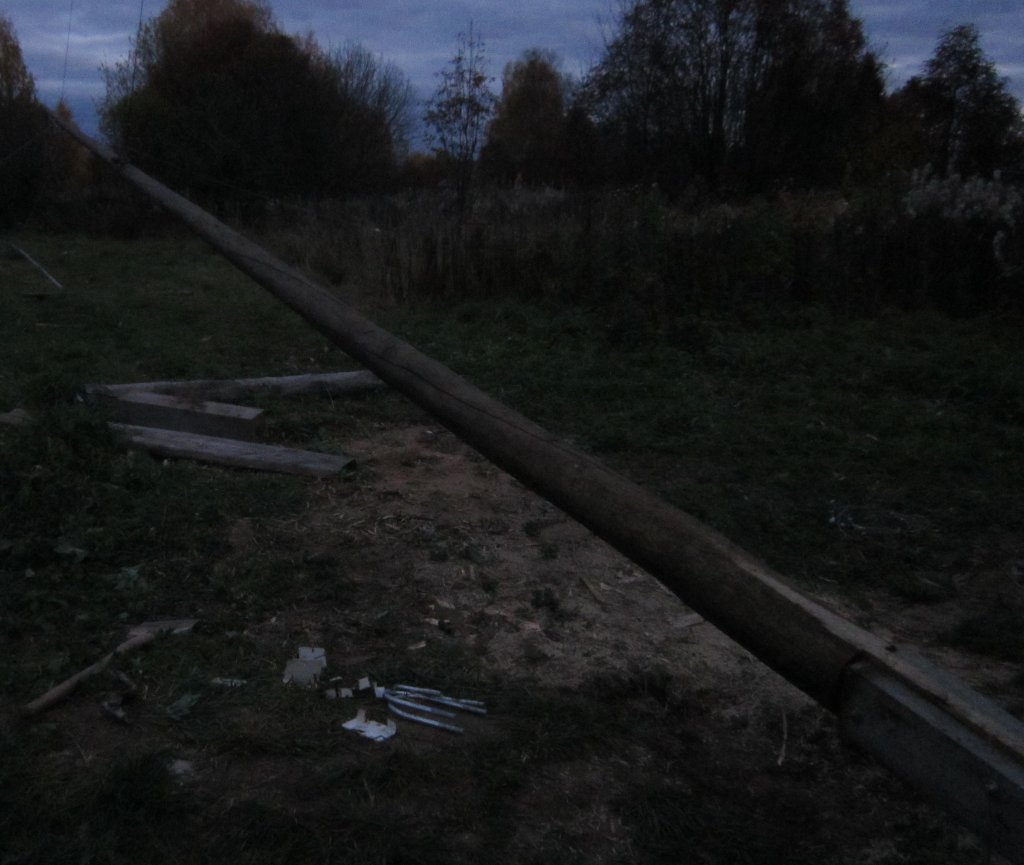

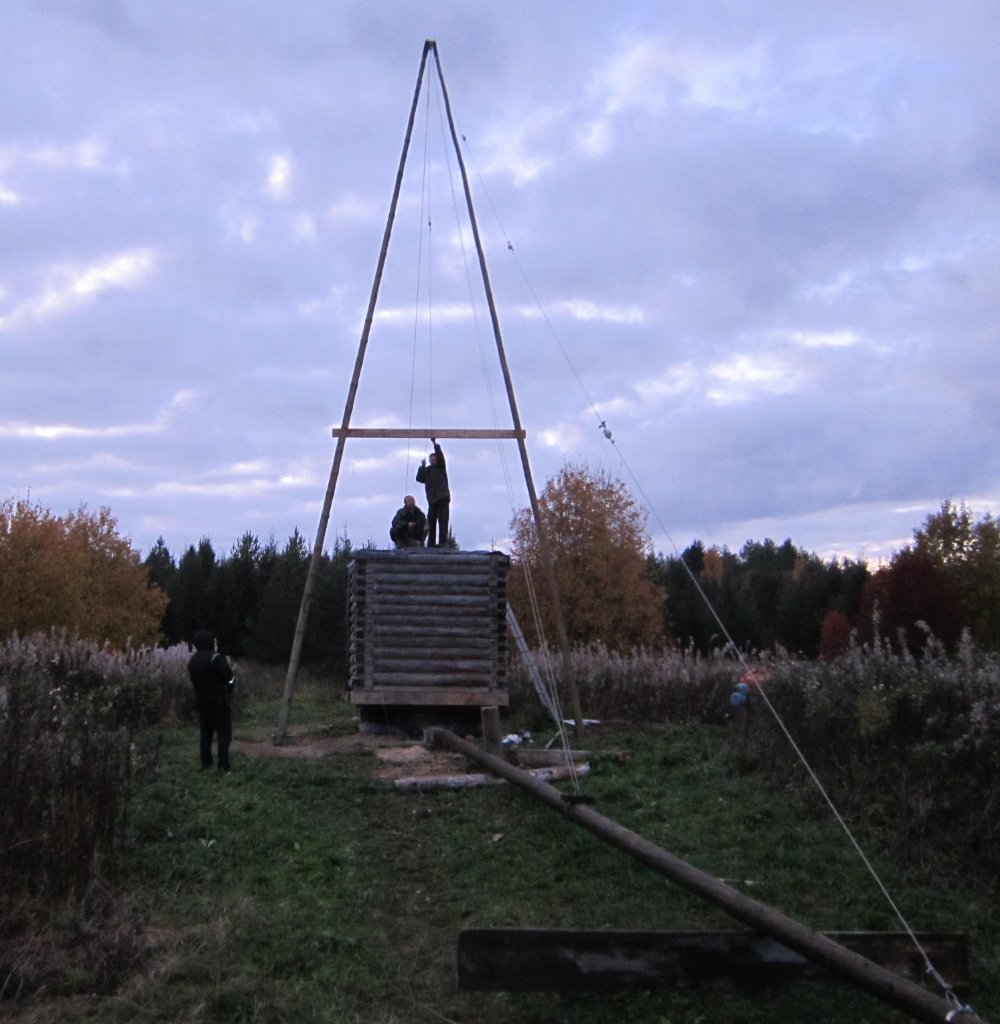

И уже почти совсем в темноте, за пять минут до эфира, я решил оторвать нижнюю секцию мачты от подпорок. Но на сегодня хватит.

Пробный подъём только одной нижней секции мачты (самой тяжёлой) нужен, чтобы проверить работу механизма подъёма и точно отмерить все оттяжки нижнего яруса.
И сразу вылезло:
1. На лебёдке не работает язычок (стопор) храповика. При повороте ручки стопор не трещит по зубьям, а к ним даже не прилегает. Добавили шайбу и виток пружины перестал западать в паз. Смазали детали густой смазкой. Заработало.
2. Отсутствует фиксатор язычка храповика в положении опускания груза. Приходится пальцами лезть к зубьям. Опасно. Плохо проработанная конструкция.
3. Слишком высоко (5 метров) закреплена поперечная доска между лесинами падающей стрелы, к которой крепятся оттяжки при подъёме.

Завтра с утра, в процессе подъёма буду вымерять по месту боковые оттяжки и после подъёма - уточнять длину подъёмной и нижней оттяжек.

А ещё звёздочку собирать...... Там тоже много своих тараканов....

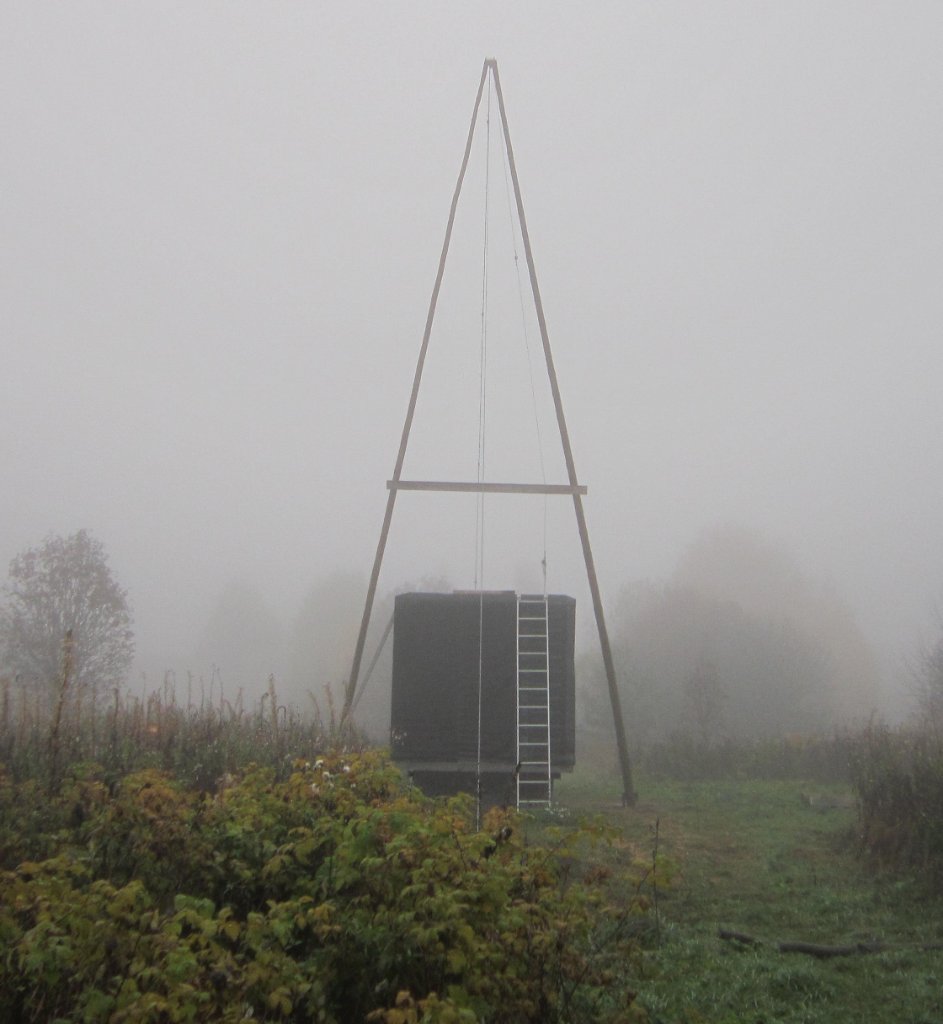

С утра - сильный туман.

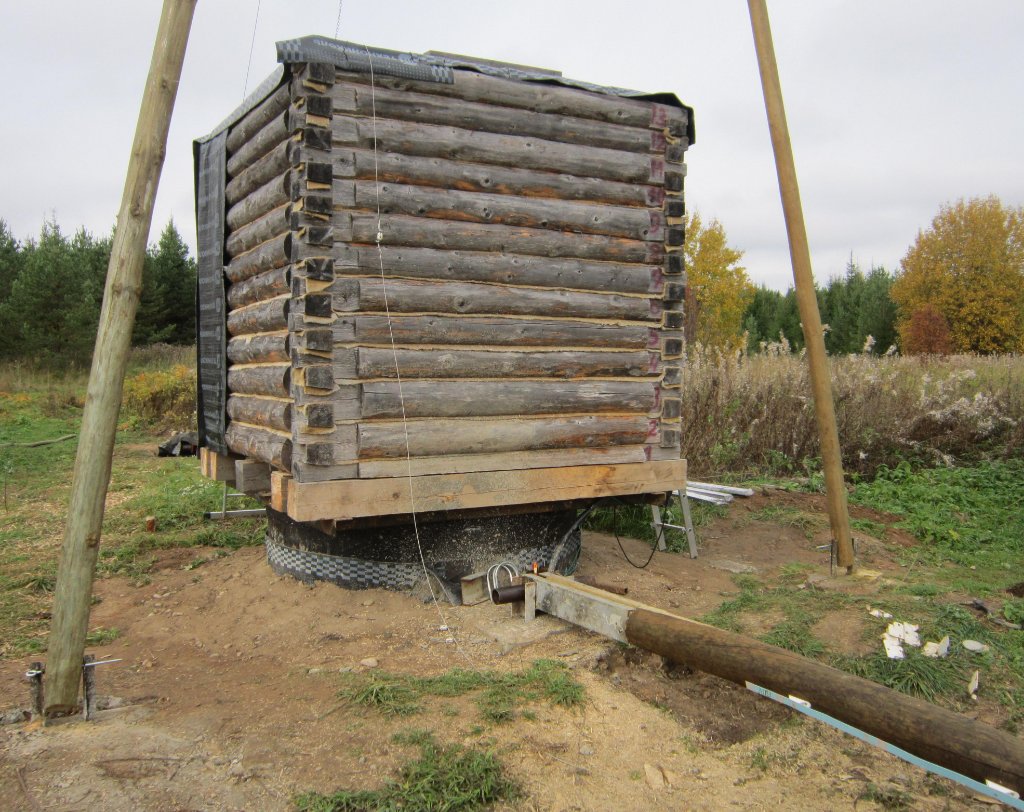

Вид со стороны западного анкера - со стороны лебёдки.

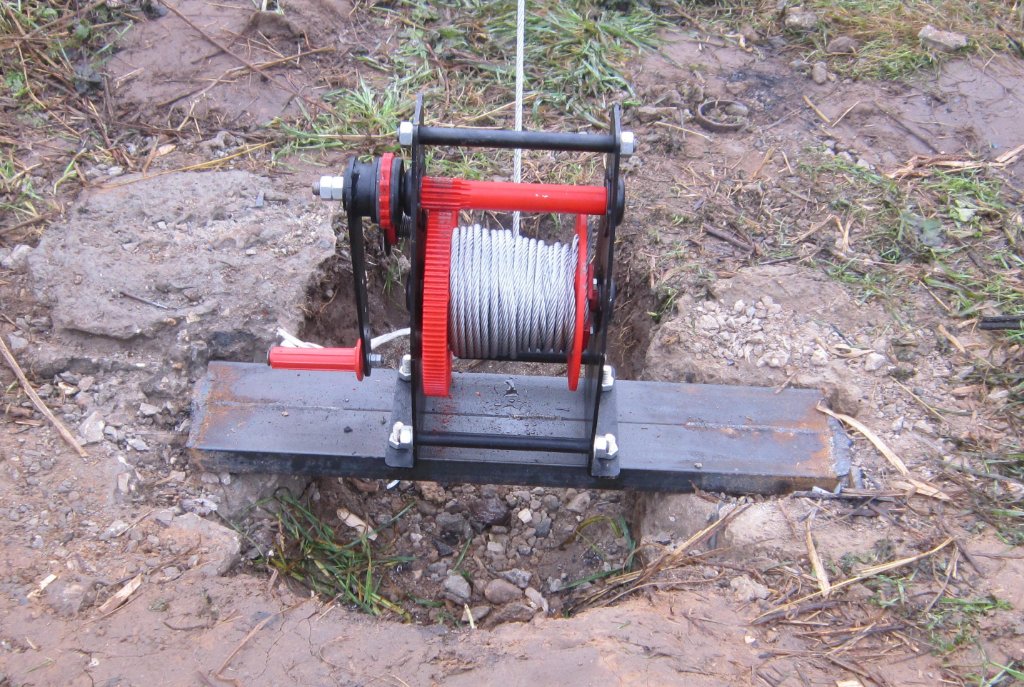

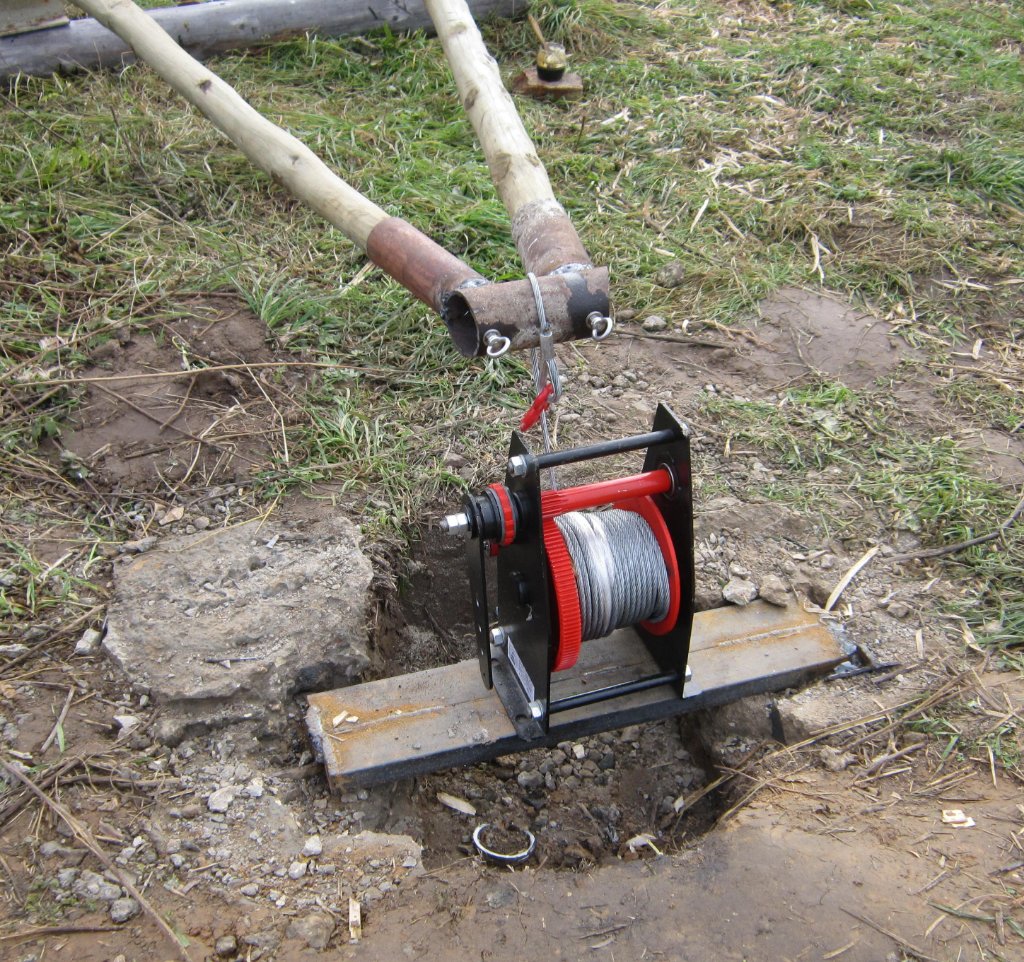

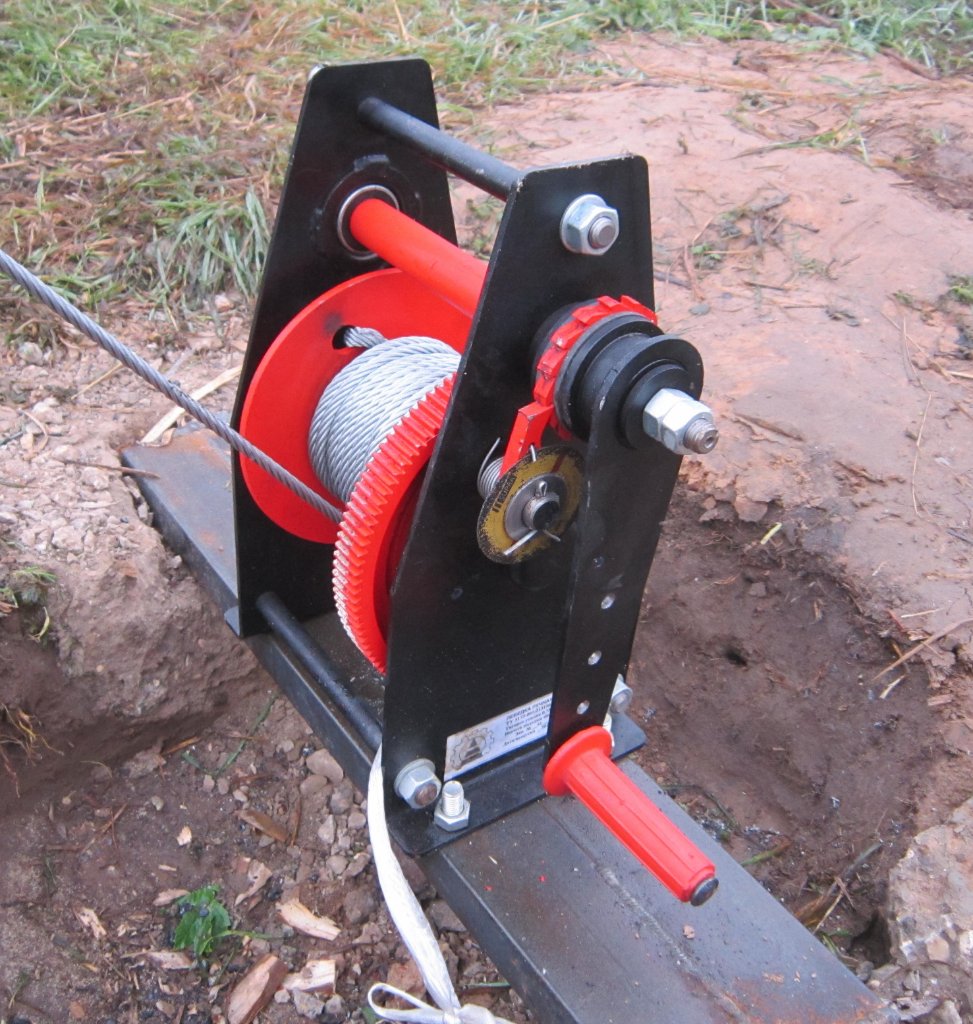

Это установка лебёдки на площадку из двух сваренных между собой 80 мм швеллеров и приваренную к двум анкерам. Привернули лебёдку к площадке четырьмя болтиками М14.

А это - как починили храповой механизм. Недостающей стальной шайбы (чтобы пружина не западала) в деревне, под рукой, не оказалось. Поставили отработанный диск от болгарки. А когда надо опускать (разматывать трос), накидываем на язычок храповика тесёмочку. Вот, чем мне нравится советская техника (или российская, но сделанная по-советски - "на отъ... отвали"), это тем, что её всегда можно починить подручными средствами.
И нормально! Лебёдка работает! Хорошо, когда в изделие заложен хороший потенциал для модернизации.

Белая тесёмочка слева-внизу - это импровизация включения в лебёдке режима опускания груза. Оттягиваем язычок храповика и накидываем на него петельку тесёмочки. И в это время третьей рукой надо держать ручку лебёдки, чтобы не уронить груз. Справляемся!

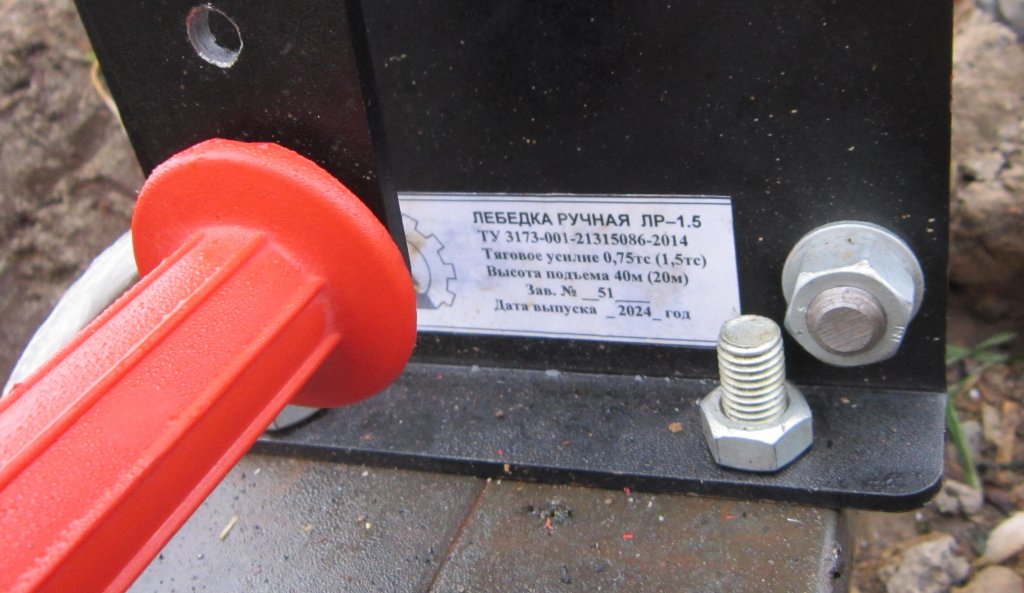

А это её шильдик:

В целом, прекрасная лебёдка. Только немного надо доработать под свои задачи.
На шильдике ж написано, что лебёдка предназначена для подъёма. и не написано, что годится и для опускания. Так, что всё честно!

И, всё-таки, она китайская.
Вот: https://texuborka.ru/product/lebedka-ru ... rt1001194/

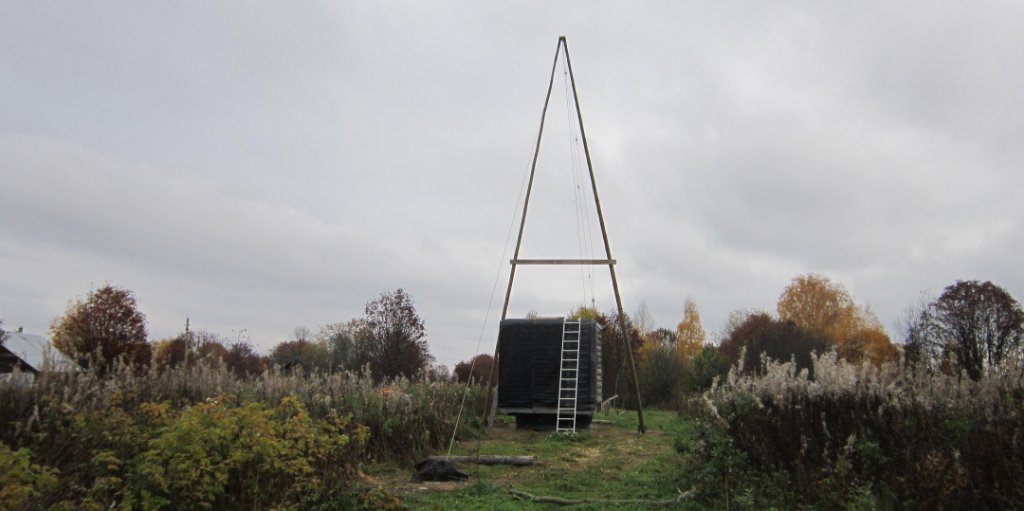

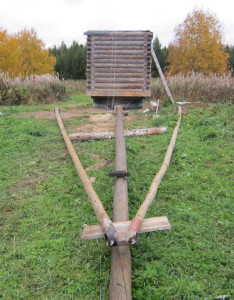

Вид на стройплощадку с утра. Постепенно собираю мачту......

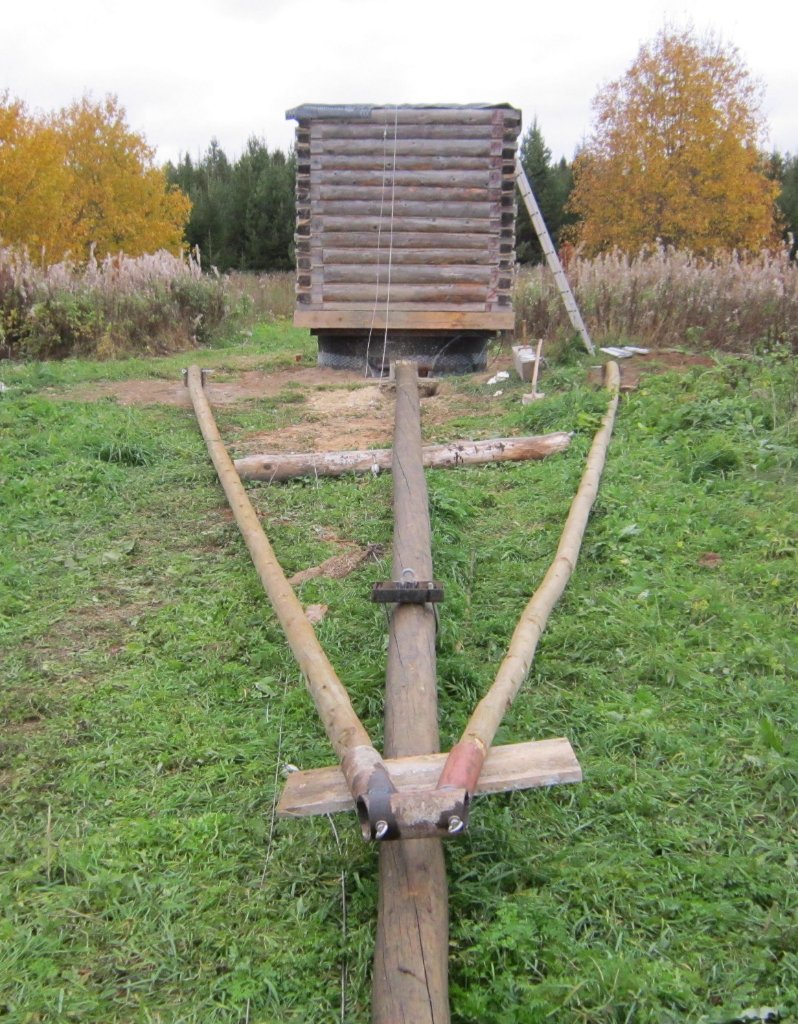

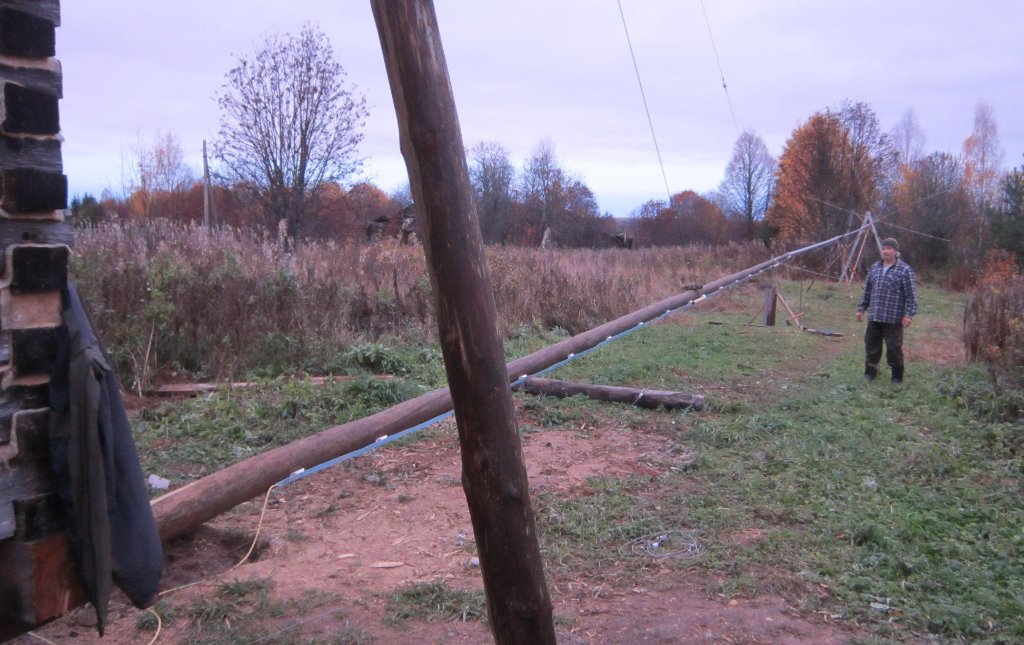

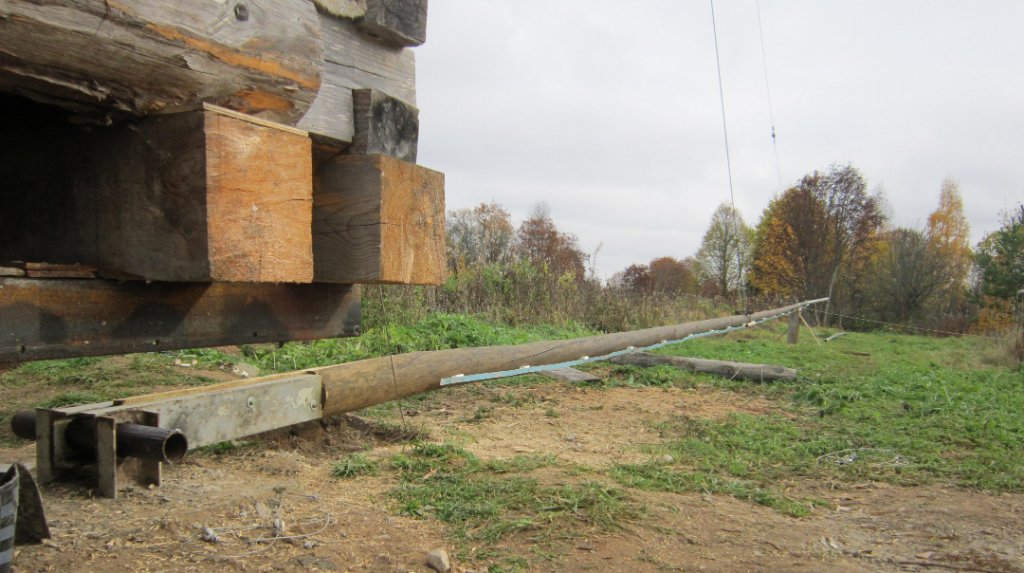

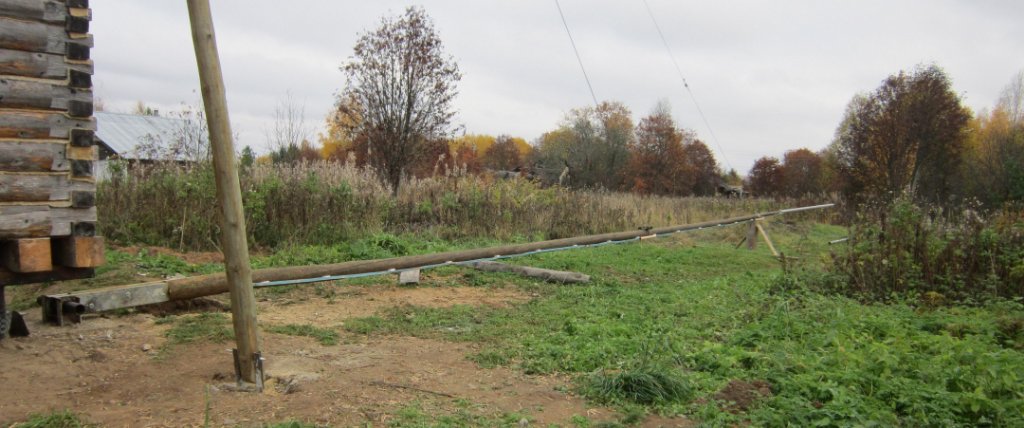

А это нижняя деревянная секция.

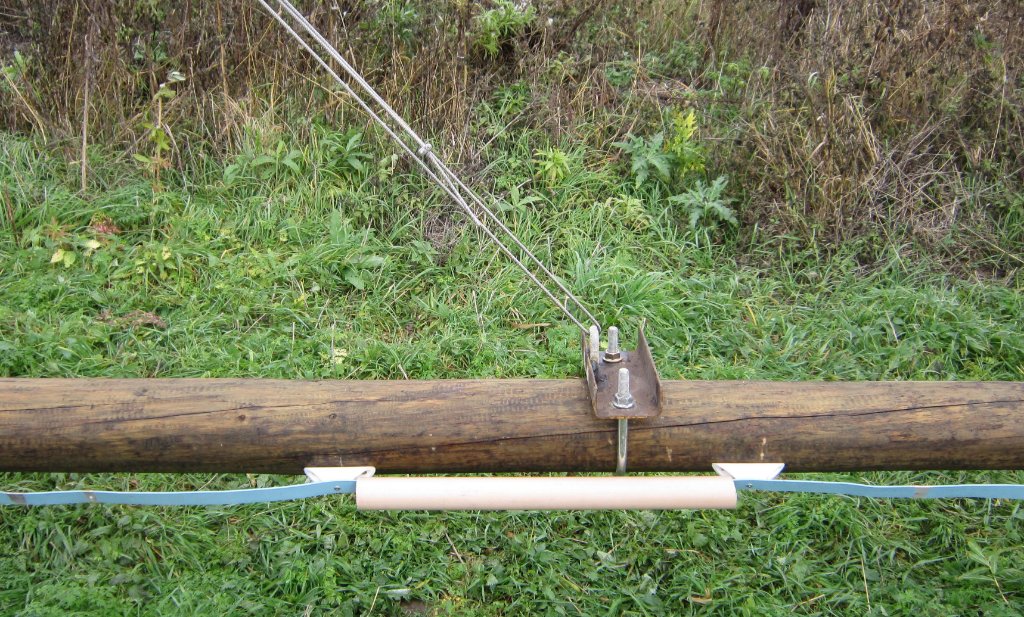

Вдоль неё - алюминиевая шина 3 х 30 мм на полипропиленовых опорных изоляторах до нижней секции дюралевой трубы.
Длина шины 17,8 - 2 = 16,8 метра. 2 метра - это высота установки проходного изолятора к передатчику. Он будет стоять на полке со стороны восточной стены. И в ней будет установлен проходной изолятор к антенне. Никаких фидеров. Лишние потери не нужны.

: Деревянная секция 17,8 м, дюралевая труба 4,5 м.

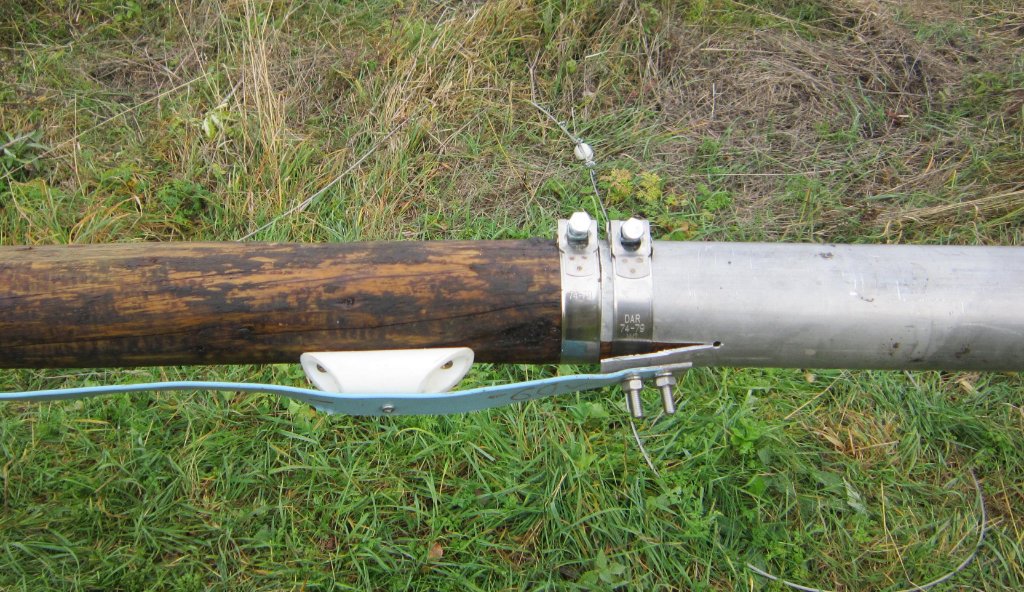

А это подробности. Обход шиной силовых хомутов и контакт шины с низом дюралевой мачты.

: Хомутик и гайки М16.

: Два силовых хомута Ф 100 мм.

: Хомуты Ф 80 мм. Болтики нержавеющие М8.

Интересные измерения.

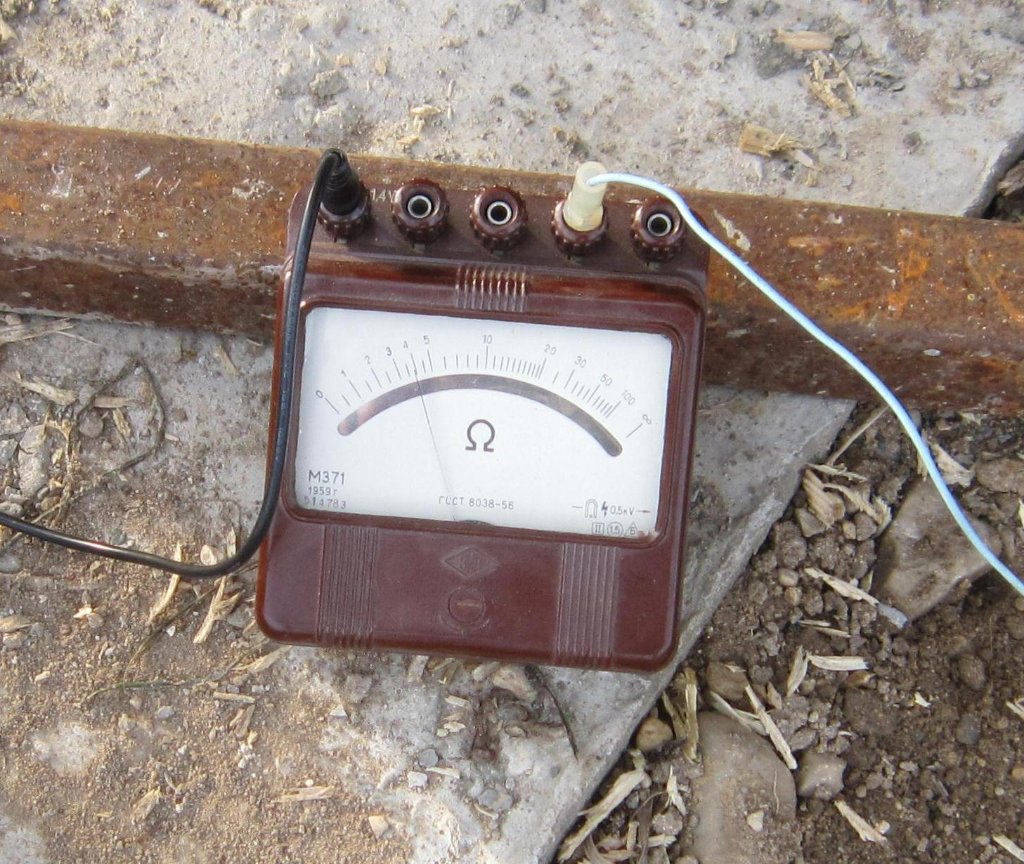

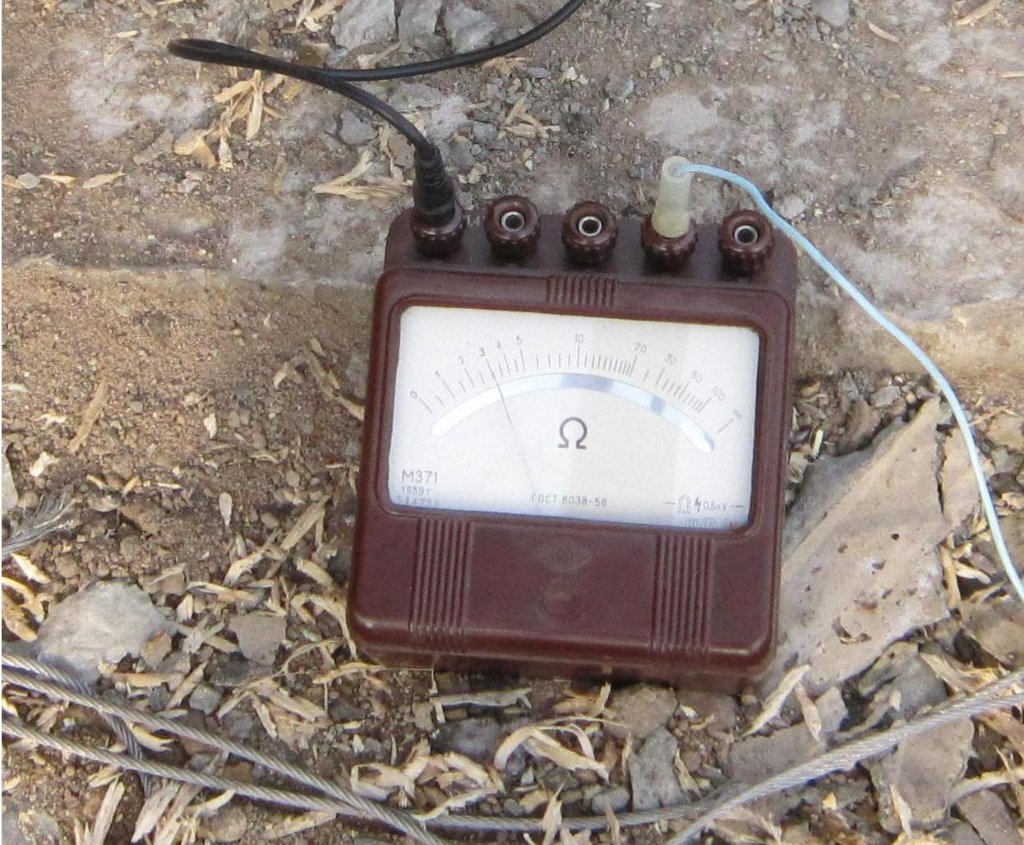

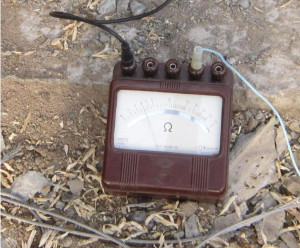

Померил на постоянном токе Омметром М371 сопротивление земли между арматурой бетонных анкеров.
Между обеими шарнирами падающей стрелы - 70 ом. Расстояние между ними 4,74 метра.
Между опорным шарниром мачты и левым шарниром падающей стрелы - 30 ом.
Между опорным шарниром мачты и правым шарниром падающей стрелы - 40 ом.

Думаю, если на зиму я соединю их параллельно и заземлю на них антенну, то будет вполне достаточно для снятия статики и для работы антенны в качестве громоотвода (тихий коронный разряд атмосферного электричества с проходящих туч).

В чём разница между левым и правым анкерами падающей стрелы.
Левый анкер и опорная пятка мачты заливались бетоном на основе Цемента 500.
На правый анкер не хватало цемента и я добавил к двум вёдрам цемента остающиеся у меня пол-мешка (одно ведро) 300-ой цементной стяжки (сухая смесь).
Разница только в этом. Арматура одинаковая, шурфы под неё - тоже.

Ещё сегодня просверлил в 8-и шайбах М16 по три отверстия Ф 3,2 мм для крючков оттяжек.
И совсем под вечер, установил на звёздочку верхние оттяжки на все восемь лучей.

Фотографировать нечего. Тросика Ф 2 мм на фоне 6-и метровой звёздочки не видно.

От прошлой фотографии отличия нет: Re: Стационарная вещательная зонтичная антенна диапазона 200 метров

Потом принёс бревно, попилил его на чурбаки и поколол на дрова. Сегодня топлю печку.

И потом начал ежедневный эфир.

Работаем!

Сегодня моросит мелкий дождик. Но мелкий. Не мешает собирать зонтик.

Зонтик состоит из восьмилучевой Звёздочки и системы растяжек.
- Верхние растяжки лучей крепятся к вертикальной стойке. Это самая высокая точка антенны.
- Нижние растяжки крепятся к кольцу, оттянутому вниз силовым хомутом на 35.
- Два восьмиугольника горизонтальных оттяжек - по концам лучей и по точкам крепления вертикальных оттяжек к лучам.
Расстояние от Бобышки до места крепления вертикальных оттяжек 2250 мм. Длина лучей 3000 мм.

Собрал.
Просверленные шайбы мод М16 пришлись точно. Болт с хитрой головкой М6х12 принёс Костя, переточив его головку под ключ на 10.

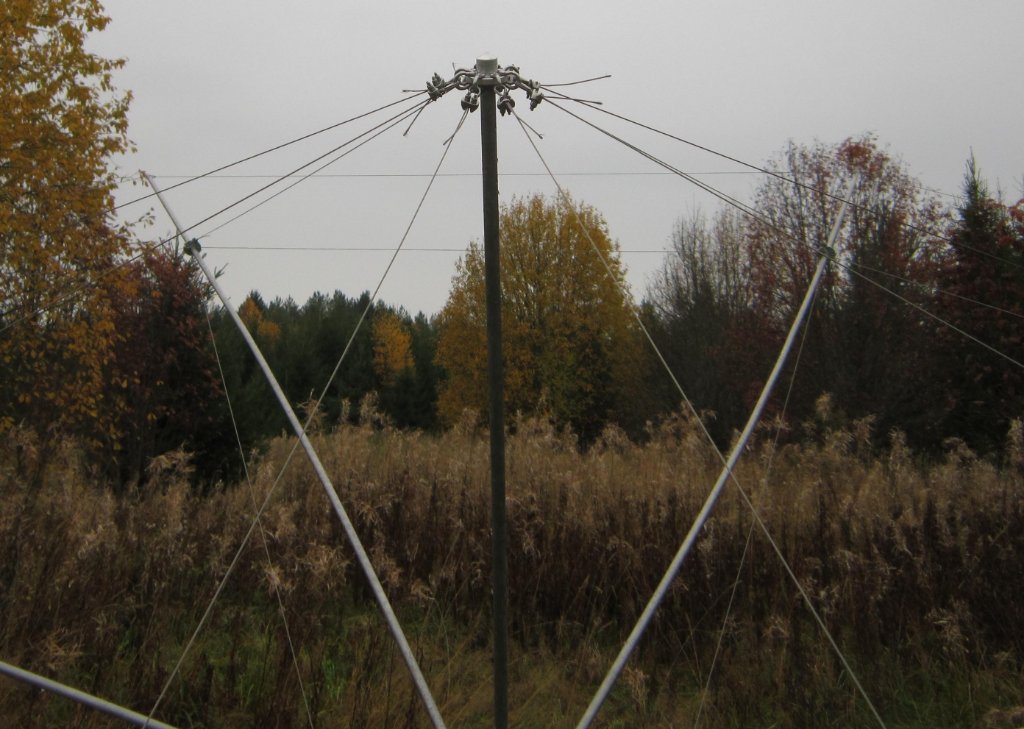

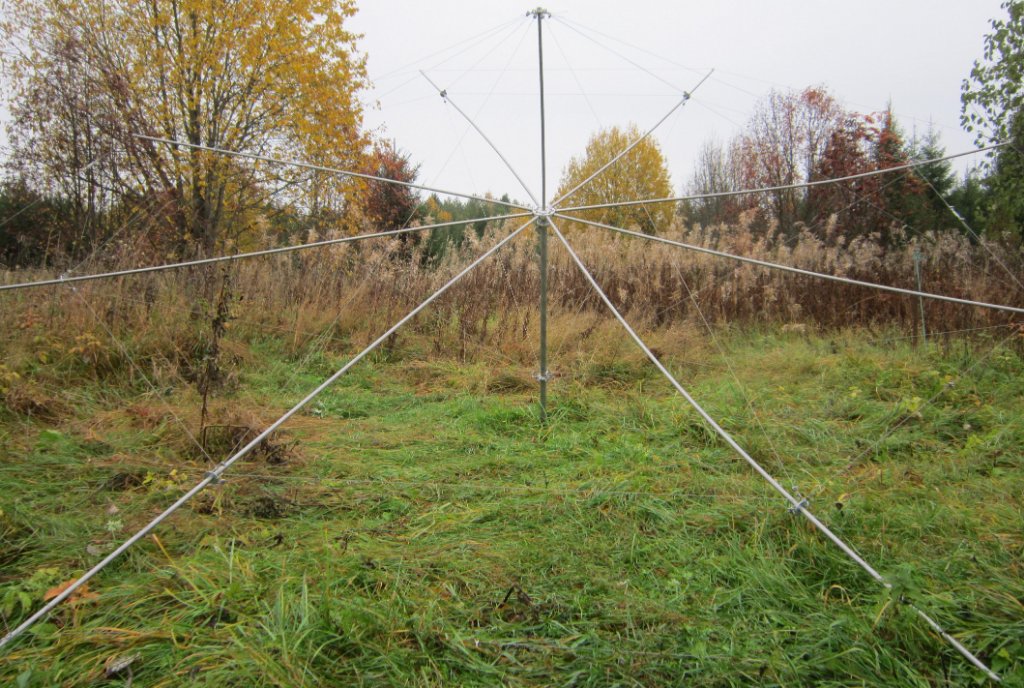

Вот общий вид. Звёздочка большая, тросик тонкий и его почти не видно.

А это частности.

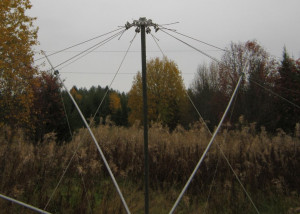

: Самая верхушка мачты. Узел оттяжек зонтика.

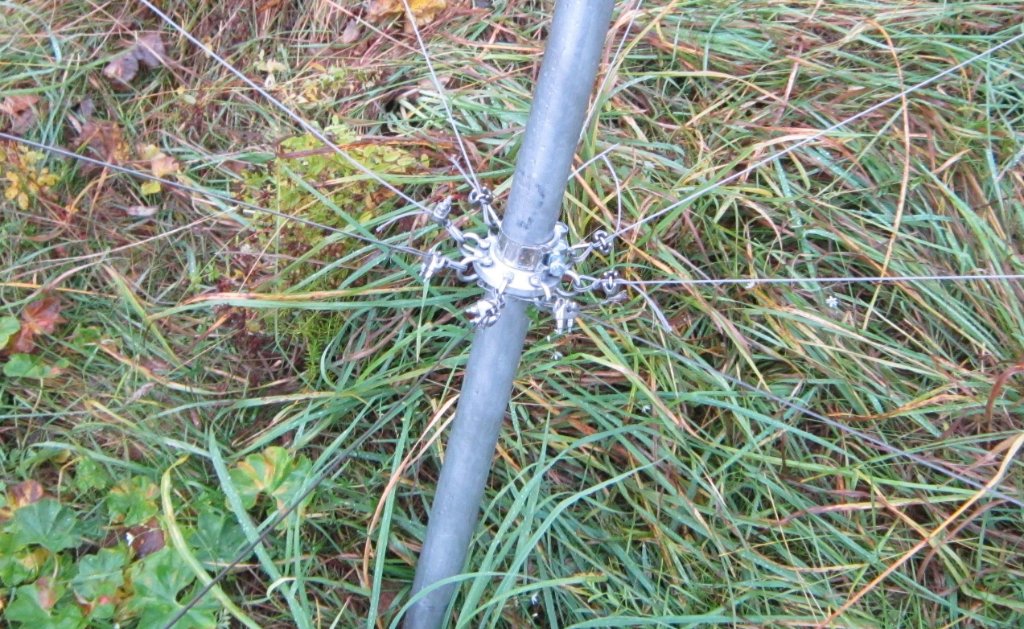

: Нижний узел оттяжек зонтика.

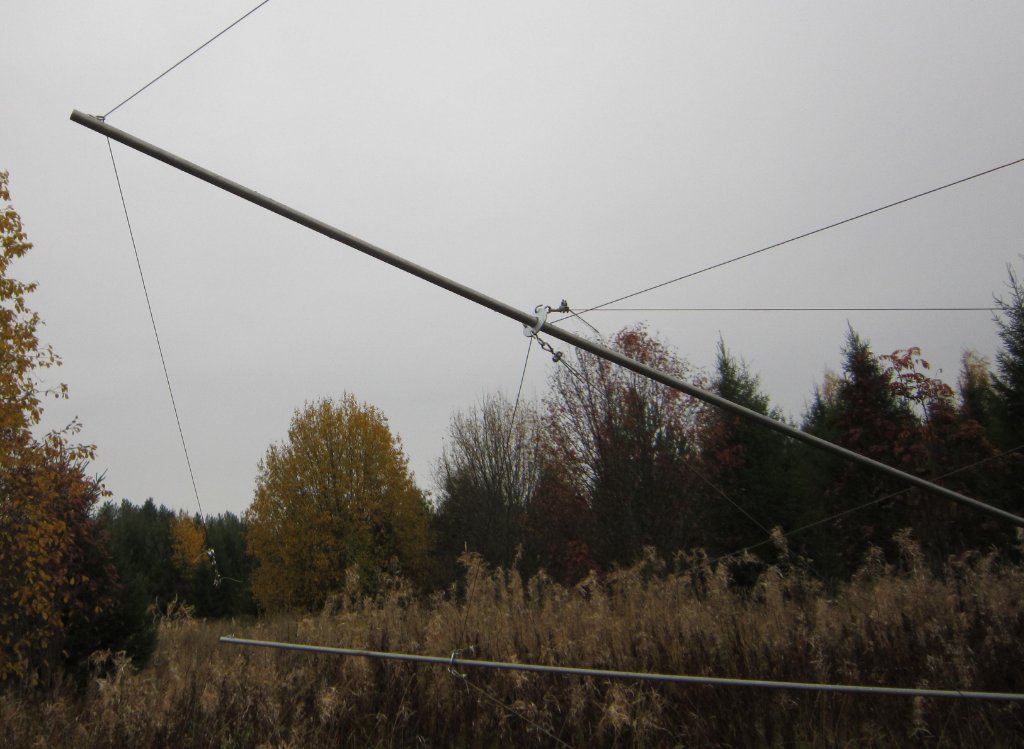

: Растяжки в горизонтальной плоскости.

Зонтик растянут нержавеющим тросом Ф 1,5 мм в пяти плоскостях - в четырёх вертикальных и в одной горизонтальной.
В горизонтальной плоскости - две растяжки: по концам лучей и по точкам крепления вертикальных оттяжек.
Оба горизонтальных восьмиугольника натянуты нержавеющими талрепами М5.
Оба восьмиугольника немного перетянул, чтобы лучи приняли слегка S-образную форму в пределах упругости труб из Д16Т.
Сделал для того, чтобы натяжение не ослабло со временем, когда тросик вытянется.

Талрепы и карабины Омега, с помощью которых крепятся растяжки, зафиксировал нержавеющей контровочной проволокой Ф 0,5 мм.
Все зажимы на трос растяжек зонтика и оттяжек мачты зафиксированы контрогайками с лавсановой вставкой.

Луга · Сообщение **Луга** » 12 окт 2025, 01:11

По нормам зажимов должно быть по три на петлю. Ладно, место не особо ответственное - два. Но не один...

Луга писал(а): 12 окт 2025, 01:11 зажимов должно быть по три на петлю

Согласен.
Но беда в том, что нержавеющих зажимов на нижний (самый тяжёлый) ярус заказал лишь одну пачку (100 штук).
Думал, по одному поставлю, но сначала завязав трос на изоляторе самозатягивающимся узлом. У меня на мачте 27,4 метра в 2019 году так все оттяжки были сделаны. Зажим только для страховки. А держит - узел.
Но, увы, трос диаметром 5 мм завязать не удалось. Жестковат. Поэтому сильно почесал "репу" и стал высчитывать число изоляторов, на которые хватит зажимов. На 4 стороны - максимум - по 25 зажимов. длина оттяжки 30 метров. Значит можно поставить 5 изоляторов (по 4 зажима) и два коуша на концах (по 2 зажима). Получилось 6 отрезков троса по 5 метров. Ушло 96 зажимов. Изоляторы на нижнем ярусе стоят через 5 метров (изначально планировал по-максимуму, в два раза чаще).
На всех остальных оттяжках (что с 2019 года остались) изоляторы стоят через 3 метра.

Ещё два зажима ушли на петлю троса дополнительной подъёмной оттяжки посередине бревна.

Луга писал(а): 12 окт 2025, 01:11 место не особо ответственное

Это Вы, батенька, зря. Не дай Бог, трос выскочит - мачта рухнет.

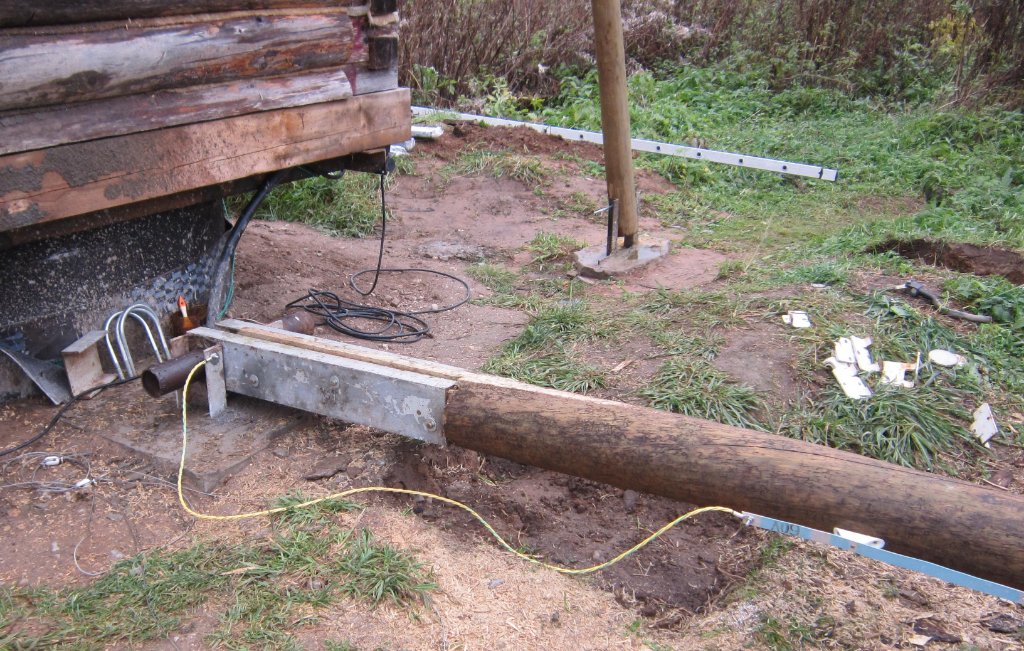

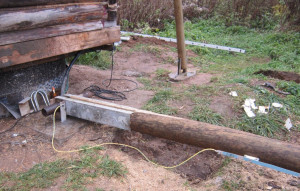

Перед подъёмом высокой антенны её надо заземлить. Статика и любое атмосферное электричество - штука опасная.

Во времена Ломоносова, старику-Рихману (42 года) не повезло. Запуск змея из тонкого железного листа на железной проволоке в грозовую тучу, стал его последним экспериментом.

Поэтому, делаем так:

Не просто же так я мерил сопротивление заземления забетонированной части поворотного шарнира мачты.
Там около 10 ом получилось. Для снятия статики вполне достаточно.

В штатном режиме, при работе передатчика, антенна будет постоянно заземлена через вторичную обмотку согласующего трансформатора 4:1.
Активное входное сопротивление антенны - около 50 ом. Передатчик имеет внутреннее согласующее устройство и может работать на любое сопротивление антенны от 12 до 800 ом. Но оптимально - с наибольшим КПД - на 200 ом.

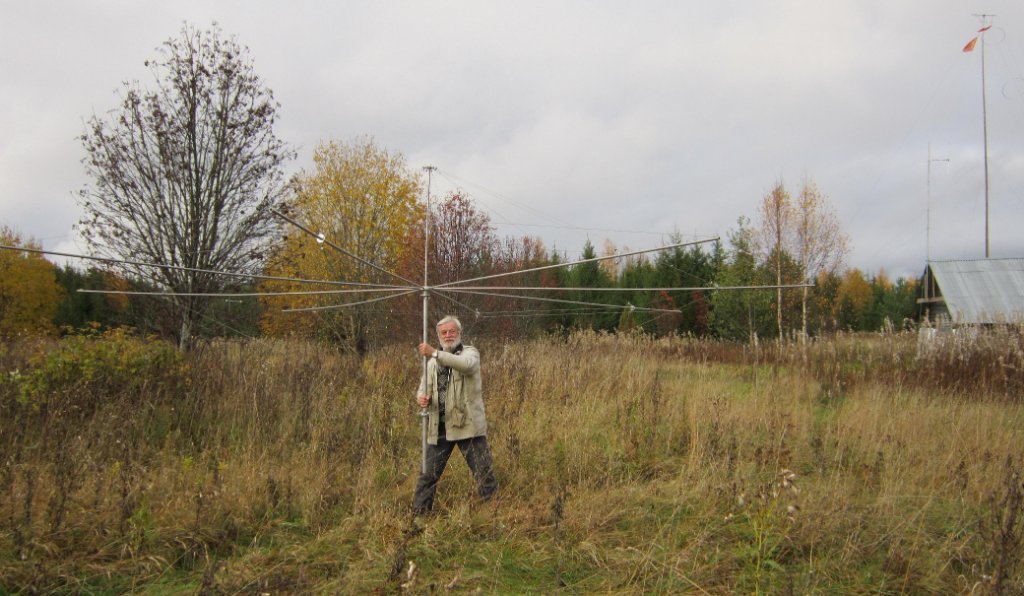

Собранный зонтик несу от дома к месту сборки антенны. Фотографировал Костя.
Он принёс из леса несколько сухих стволов ёлок, чтобы сделать козлы на которые положить собранную антенну.

День выдался солнечный и относительно тёплый. Но сегодня даже если соберём мачту, поднимать антенну не получится.
На зажимах оттяжек, которые остались от старой мачты (с 2019 года) кое-где обнаружил отсутствие контрогаек и практически все гайки на старых оттяжках не затянуты. Так, что завтра с утра - в райцентр за гайками и потом весь день закручивать гайки. А там их дохрена.....

К пяти часам вечера, вдвоём с Костей, собрали мачту.
Бревно висит на оттяжках. Трубчатая часть лежит на подпорках. Зонтик установлен штатно.

Теперь завтра - проверить все оттяжки и послезавтра попытаемся поднять. Бог даст - получится.
