Отчёт о деятельности за 2025 год.

[SergeKomarov]

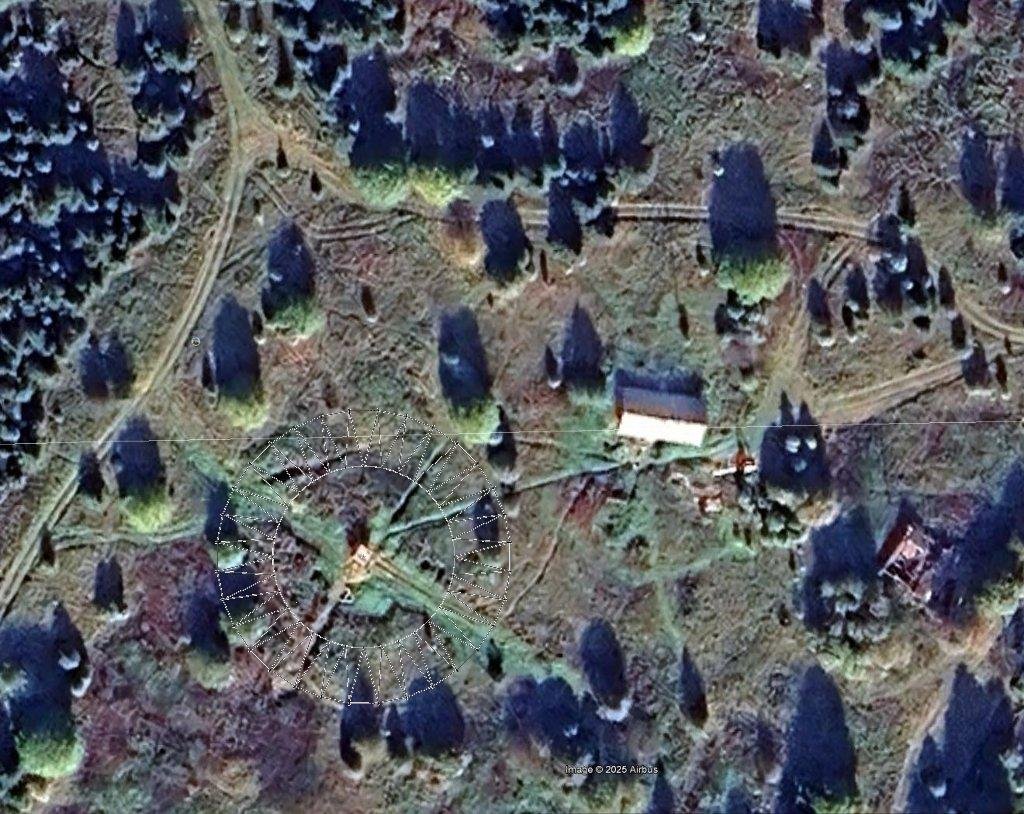

Все детали антенны разложенные на местности

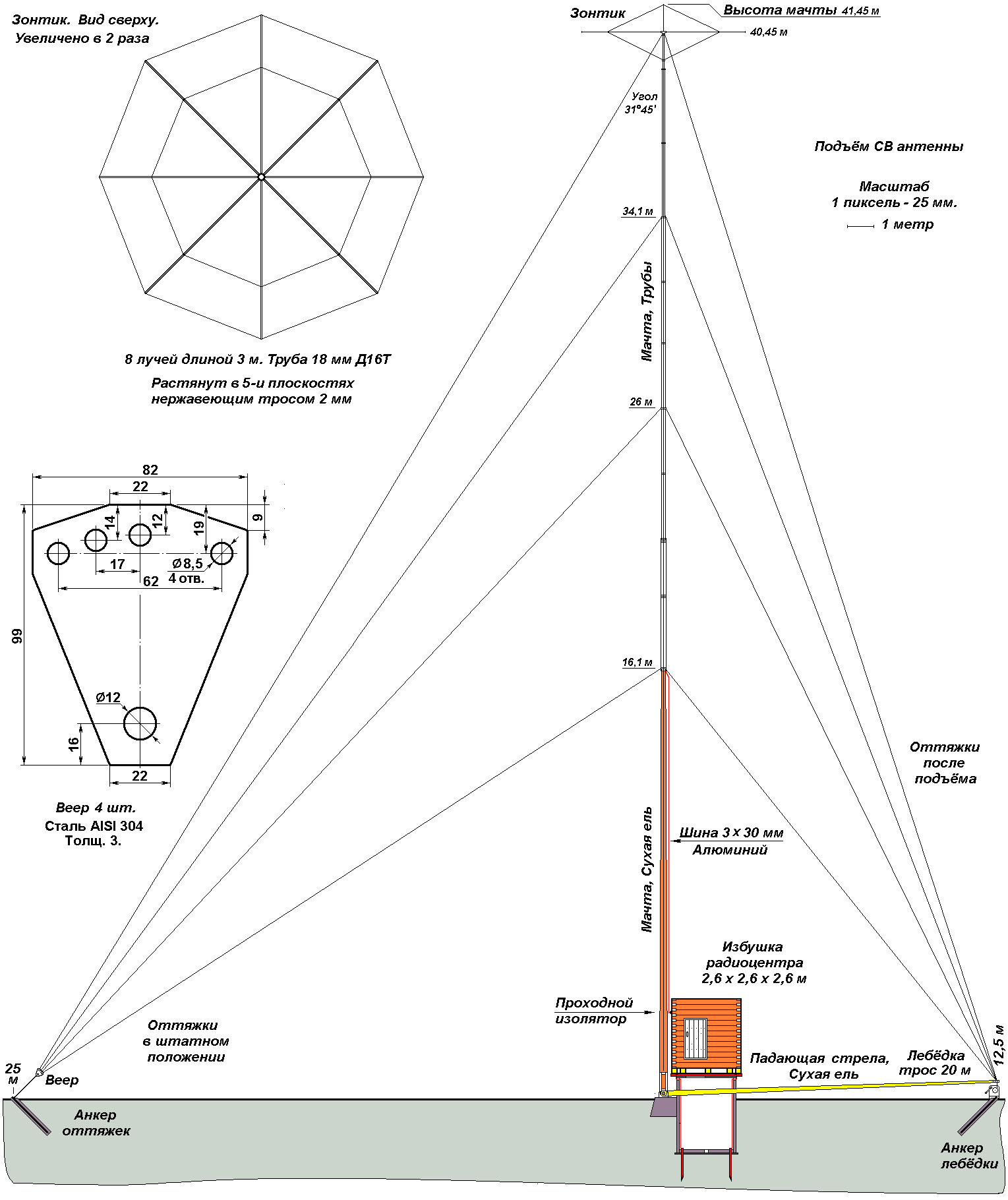

Чертёж. Повёрнут, если смотреть от дома

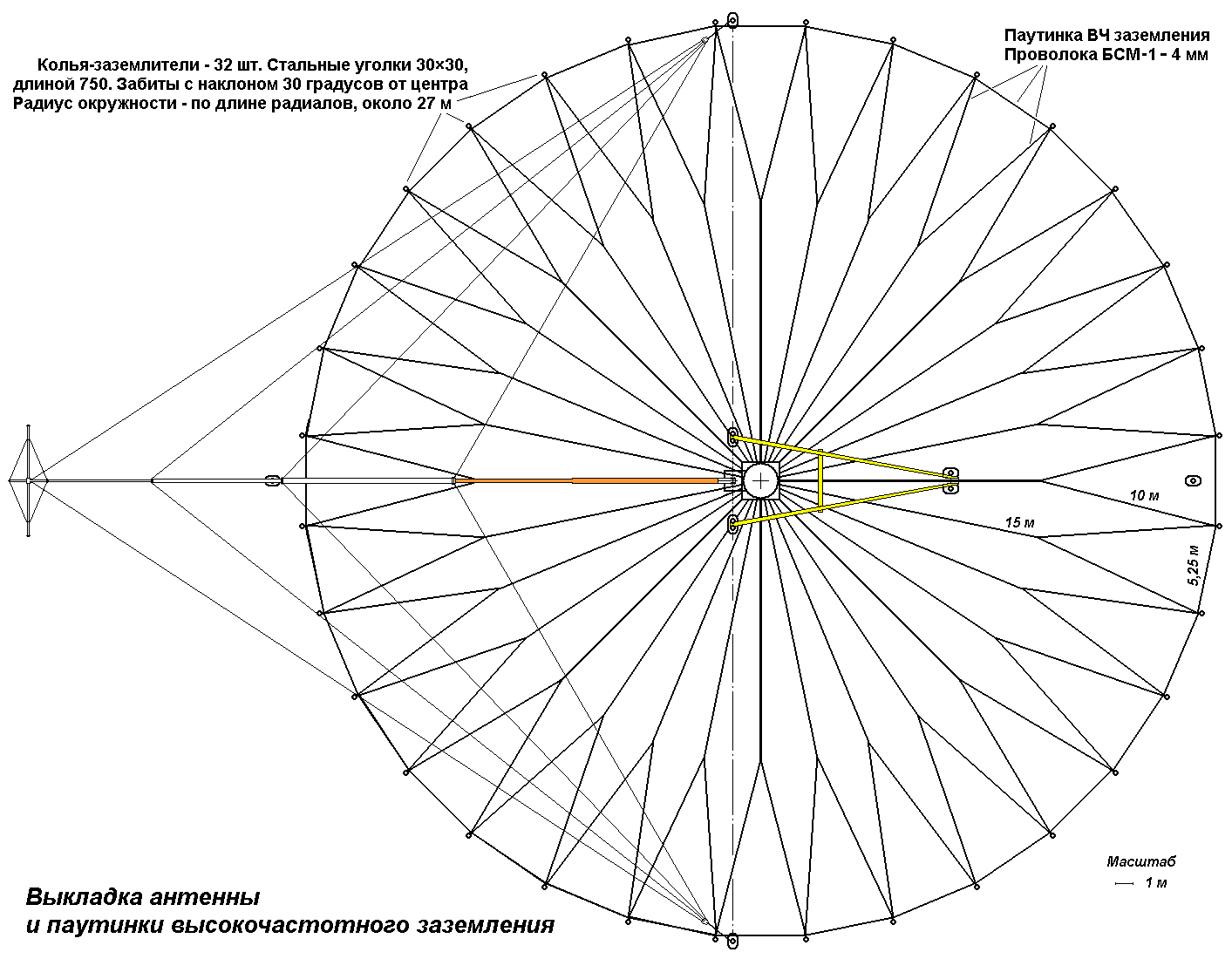

А это паутинка ВЧ Земли на местности

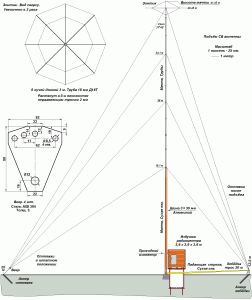

Пока только чертёж

[SergeKomarov]

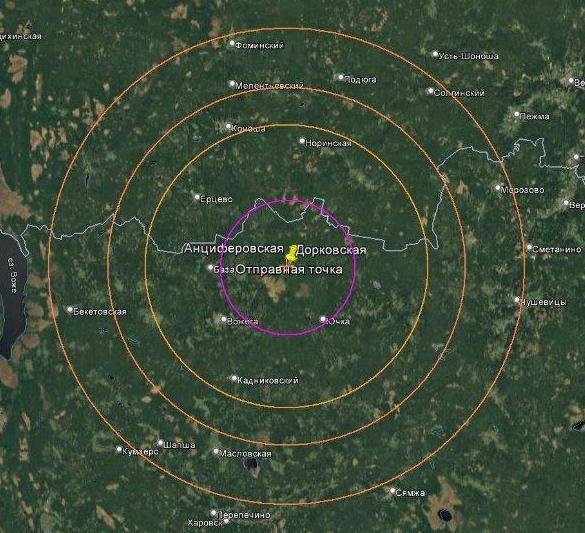

Зоны вещания радиостанции "Зелёный глаз" в светлое время суток, положенные на спутниковый снимок местности.
Горизонтальная ломаная белая линия - граница между Архангельской и Вологодской областями.

- Розовая окружность - практическая - при нынешнем передатчике 45 Вт и коротковолновой широкополосной связной антенне, высотой 21 метр (на диапазон 2800 - 4250 кГц).
- Следующая жёлтая окружность - расчётная - тот же передатчик 45 Вт и новая полноразмерная зонтичная антенна на частоту 1485 кГц, высотой 42 метра.
- Следующая жёлтая окружность - расчётная - радиопередатчик на разрешённую мощность 98 Вт и с новой антенной, высотой 42 метра и с штатным заземлением в подвале антенной избушки.
- И самая внешняя жёлтая окружность - расчётная - новый радиопередатчик, новая антенна, и к ней - паутинка поверхностного ВЧ заземления диаметром 50 метров с 32-мя заземлителями по кругу и с удвоением лучей заземления (до 64-х) от 15 до 25 метров по радиусам. Из проволоки БСМ-1 - 4 мм. - Есть, ради чего стараться! Выигрыш за счёт КПД антенны аж 4,8 дБ!

Похоже, в теории, получается накрыть весь Вожегодский район уверенным вещанием. Днём. А ночами, особенно зимними, всё будет сильно вкуснее.

Если уже сейчас несущую 45-ваттного передатчика принимают в Москве вот на такой приёмник и на такую антенну: Приёмник и антенна для дальнего приёма в условиях радиопомех
Конечно, там пока ничего не слышно, только пик несущей видно на спектрограмме....
Да и такой приёмник с ферритовой антенной полтора метра длиной есть, наверное, только у одного человека.

[SergeKomarov]

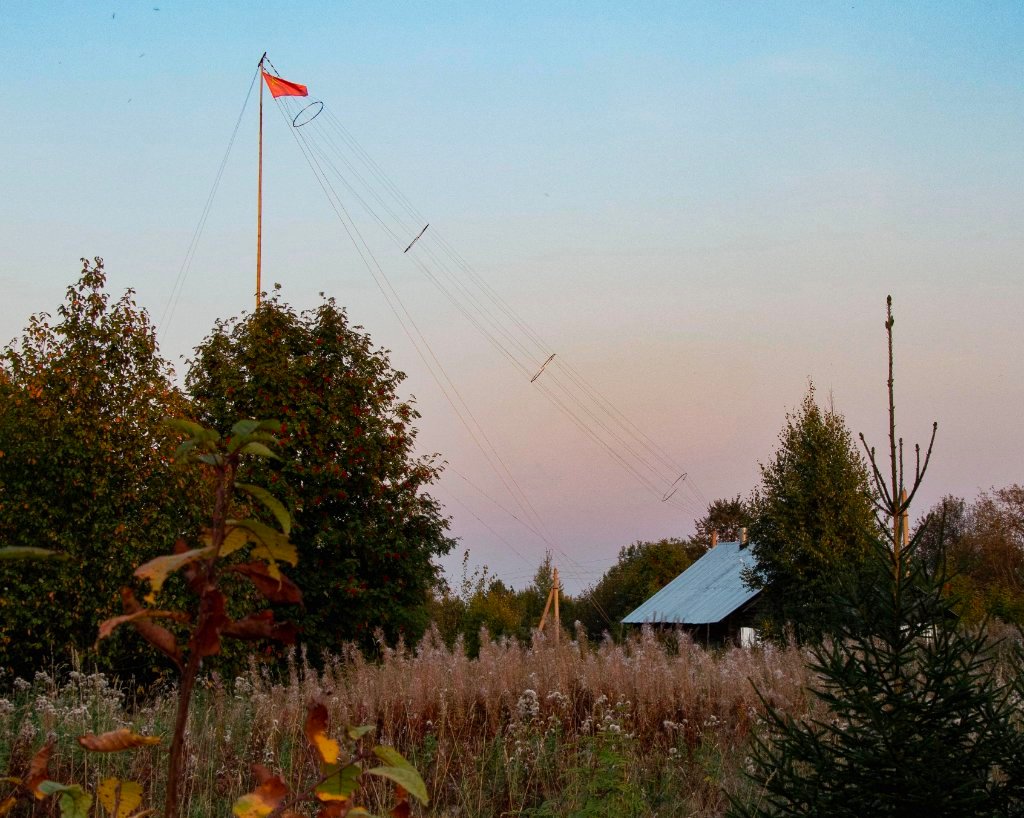

Антенна для радиосвязи диапазона 2800 – 4250 кГц
Высота мачты 21 метр. Длина наклонного объёмного вибратора 22 метра. ДН ориентирована точно на юг.
Я её делал для служебной радиосвязи сигналом 6К80А3Е на частоте 3370 кГц во время проведения радиомостов.
Про выделение этой частоты для ИРВ здесь подробнее: https://cqf.su/documents/RICH-3370.pdf

Здесь об этой антенне подробней: Re: Антенна для экспедиционной радиосвязи на КВ

Реально, она для меня - "Палочка-выручалочка"!
С начала вещания в ноябре 2024 г. и до настоящего времени она работает в качестве передающей вещательной.
Ну, да, "усиление" у неё на частоте 1485 кГц - минус 9,6 децибела. Но на текущий момент - это лучшее, что есть.
И именно с этой антенной несущую 45-ваттного передатчика ночью принимают в Москве.
На предыдущем слайде розовая окружность - это при работе с этой антенны в светлое время суток.

Ну, и она ещё для рации Р-104М, чтобы можно было поработать Морзяночкой на любительском диапазоне 3500 - 3650 кГц.

[SergeKomarov]

Публикации 2025 года по ИРВ в журнале "Радиолюбитель": http://www.radioliga.com/

1. Сергей Комаров (UA3ALW). В эфире радиоканал “Зелёный глаз” № 1 за 2025.
2. Сергей Комаров (UA3ALW). Принципиальная разница между Профессиональным и Индивидуальным радиовещанием. № 2 за 2025.
3. Сергей Комаров (UA3ALW). Четырёхфазный синтезатор частот с мощным выходом. № 3 за 2025.
4. Сергей Комаров (UA3ALW). Четырёхфазный синтезатор частот с мощным выходом. Часть 2. № 4 за 2025.
5. Сергей Комаров (UA3ALW). Четырёхфазный синтезатор частот с мощным выходом. Часть 3. № 5 за 2025.

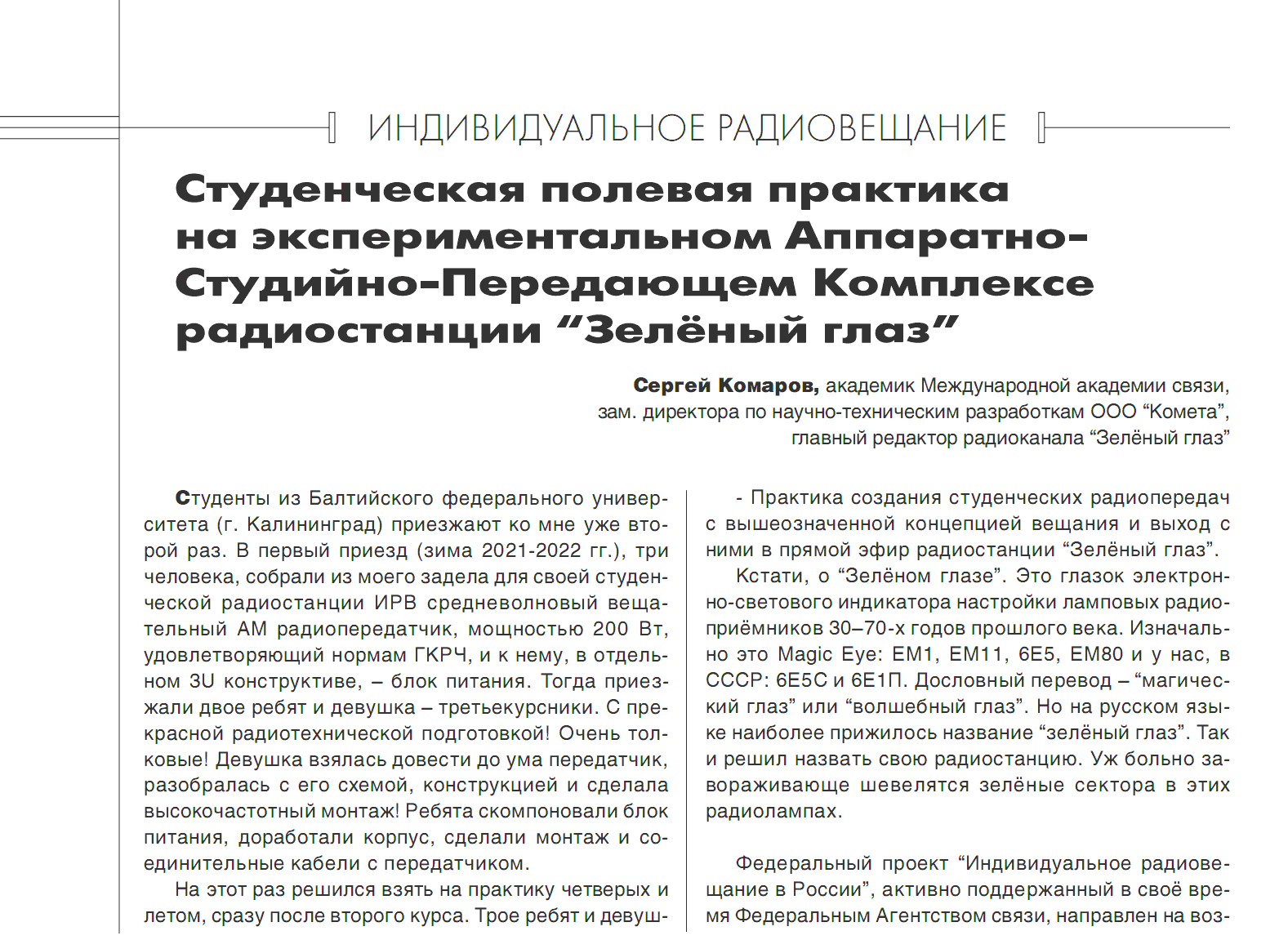

6. Заголовок статьи о Студенческой практике. Сентябрьский номер журнала за 2025 год.

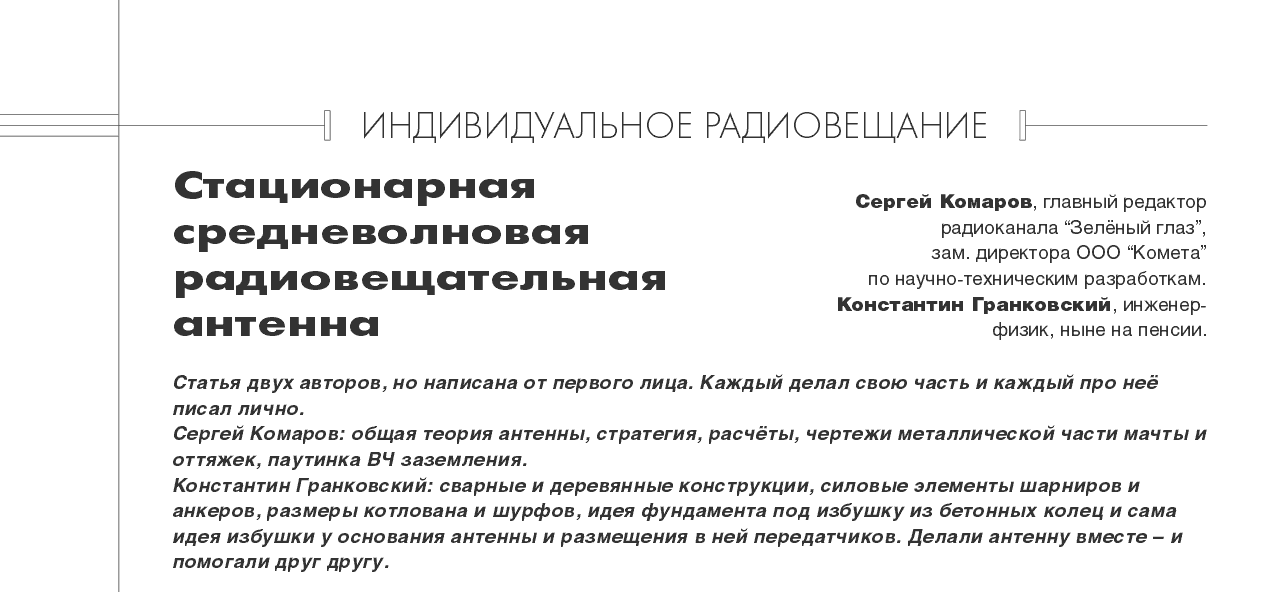

7, 8, 9. Зоголовок начала серии статей (№ 10, 11, 12 за 2025 и продолжается в 2026)

[SergeKomarov]

Отчёт закончен.

Там, конечно, ещё много чего делалось. Но напишу на следующий год, когда будет, что показать.
