Правильный литцендрат тройного плетения для средневолновых контурных, удлинительных, катушек, для согласующих и суммирующих трансформаторов.... с внешней нитяной изоляцией (плотная обмотка синтетической ниткой).
ЛИТЦ ПЭВТЛ 0,071 х 24 х 3 х 5 (итого 360 жилок). ВЧ сечение на частоте 1,5 МГц - 1,425 кв. мм. Внешний диаметр по изоляции 2,2 мм.
Незакреплённая внешняя нитяная изоляция самопроизвольно разматывается. Поэтому концы литцендрата надо обматывать малярным скотчем.
Провод ПЭВТЛ - это термолудящийся провод. Температура размягчения лаковой изоляции 180 градусов.
Технология лужения:
1. Отступаем от конца провода 10 - 12 мм и плотно закрепляем внешнюю нитяную изоляцию бумажным малярным скотчем.
2. Сматываем от конца провода до скотча нитяную изоляцию (стоит только освободить - смотается сама).
3. Распушаем оголённый конец литцендрата. АККУРАТНО! Нельзя повредить ни одной жилки! Иначе сильно подает добротность катушки.
4. Окунаем распушённый конец в жидкий флюс ЛТИ-120.
5. Окунаем смоченный флюсом конец литцендрата в ванночку с расплавленным припоем ПОС-60 (температура 270 - 330 градусов).
6. Повторяем пункты 4 и 5 несколько раз, до тех пор, пока распушённый конец не облудится.
7. Пока горячий припой на распушенном литцендрате жидкий, брезентовой варежкой аккуратно скручиваем облуженный конец.
Я приобрёл этого литцендрата 34 метра. Здесь:
http://kbdiada.ru/contents.asp?id=72&p=72

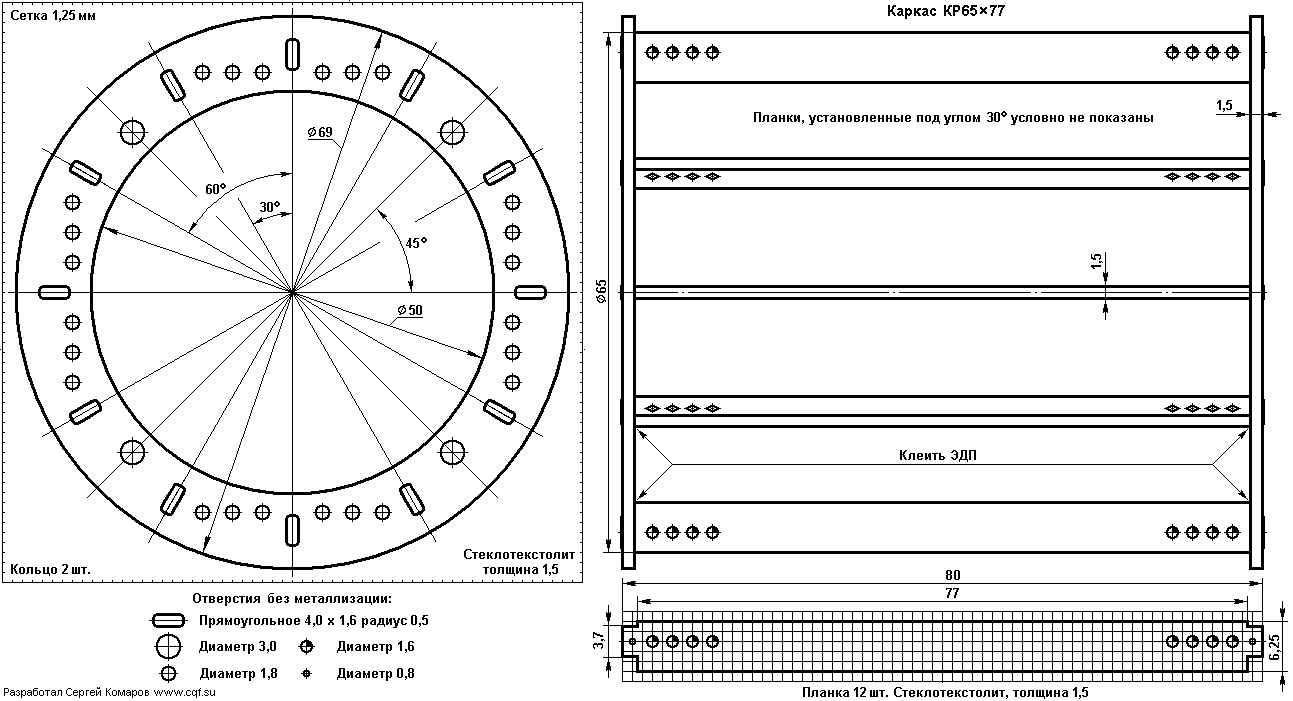

Для одного мощного передатчика (3 контурных катушки, одна удлинительная, два согласующих трансформатора) так много не надо.
Но мне он нужен для экспериментов. Сколько потребуется вам, посчитайте сами.
Цена приятно удивит и порадует.
Копирую здесь обращение и координаты изготовителя:
Изготовление литцендрата
Изготавливаем высококачественный Литцендрат с любым внешним покрытием.
1. Вы получите грамотно сконструированный и изготовленный литцендрат
2. Вы сами выберете покрытие литцендрата
3. Вы сможете оперативно внести изменения в конструкцию
4. У нас нет минимальных норм
Мы занимаемся проводами, и на складских остатаках у нас мгного эмальпровода различных диаметров. Как правило, это ПЭТВ-2 и ПЭТ-155 реже ПЭВТЛ и ПЭТ-200. Вот из него мы и можем скрутить литцендрат .
Мы изготавливаем литцендрат на машине в которой предусмотрена открутка жил. Если скручивать литцендрат без открутки жил, а так делают все, то провод перекручиваясь, закручивается. Лаковая изоляция провода, тоже закручивается, что приводит к нарушению изоляции. В нашем случае целостность изоляции не нарушается, литцендрат получается высокого качества.
Важно чтобы все провода имели одинаковую длину, иначе характеристики провода поплывут. Ведь мы же знаем, что чем меньше сопротивление, тем больший ток потечет по проводнику. Конечно, со временем с повышением температуры, отдельно взятого проводника, процесс устаканится, а может и нет, ведь этот проводник будет разогревать соседние проводники лицендрата. Так вот, одинаковую длину всех проводов литцендрата «дикой» скруткой сделать не получится. Все остальные используют дикую скрутку литцендрата, это значит взяли и одним махом скрутили все жилы. Запомните, так делать нельзя! Мы используем правильную скрутку. А вы, соответственно, получаете высококлассный литцендрат, имеющий одинаковое сопротивление на всех проводниках.
И это всего лишь несколько нюансов! Иногда имеет смысл использовать полый диэлектрик в середине литцендрата, для отвода тепла. Так же применяются другие технические решения, позволяющие получить отличный результат.
Еще мы можем оплести литцендрат любым полимерным материалом. Или обмотать фторопластовой пленкой или нанести любую другую изоляцию методом экструзии.
И теперь про нормы изготовления. А их нет! Если интересная конструкторская задача то хоть 1 метр сделаем. А все потому, что нам интересно и мы любим решать сложные задачи. Да и вообще мы любим свою работу.
Звоните, пишите, проконсультирую
Топоров Игорь Валерьевич
Телефон, WhatsApp, Viber, Telegram : +7-926-213-90-07
e-mail: toporov@diada.su
____________________________
Был у них на производстве. Директор (Топоров) - настоящий инженер. Технарь! Знает своё дело и делает его хорошо!
