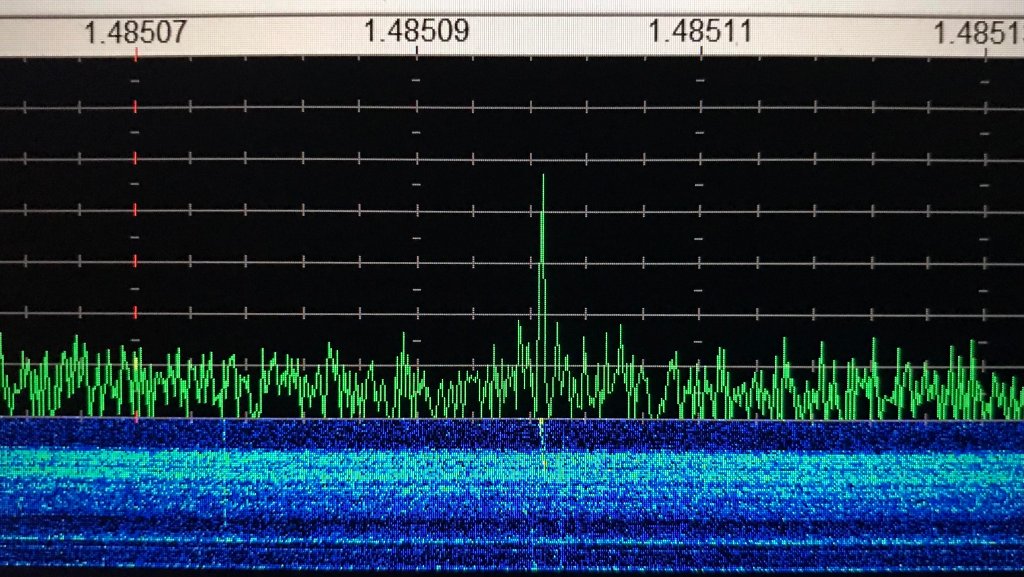

Владимир прислал сегодняшнюю спектрограмму.

Резервный передатчик. Частота 1485,0995

Когда в 1:05 выключал передатчик, частотомер показывал 1485,0987

[SergeKomarov]

Несколько дней походил с УКВ приёмником. Слышно слабовато.
Решил поднять антенну повыше.
Состыковал три дюралевых телескопических трубы по 3 метра. Получилась мачта 8,25 метра.
Антенну закреплю на верхнем колене на 1,5 метра ниже конца.

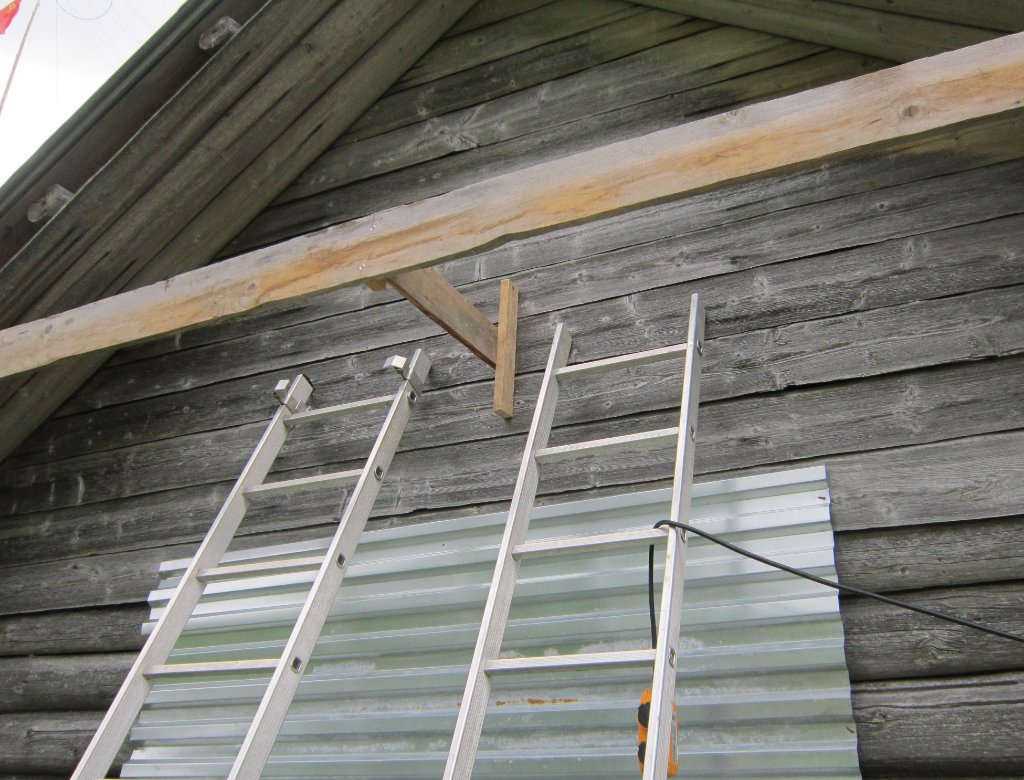

Основание этой мачты решил поставить на доску, поставленную на ребро, на высоте 3,25 метра.
И подвяжу её для пущей жёсткости на продольные балки крыши.
Пока вот так:

Фазовый центр получится на высоте 3,25 + 8,25 - 1,5 = 10 метров.
Работаю дальше.

[SergeKomarov]

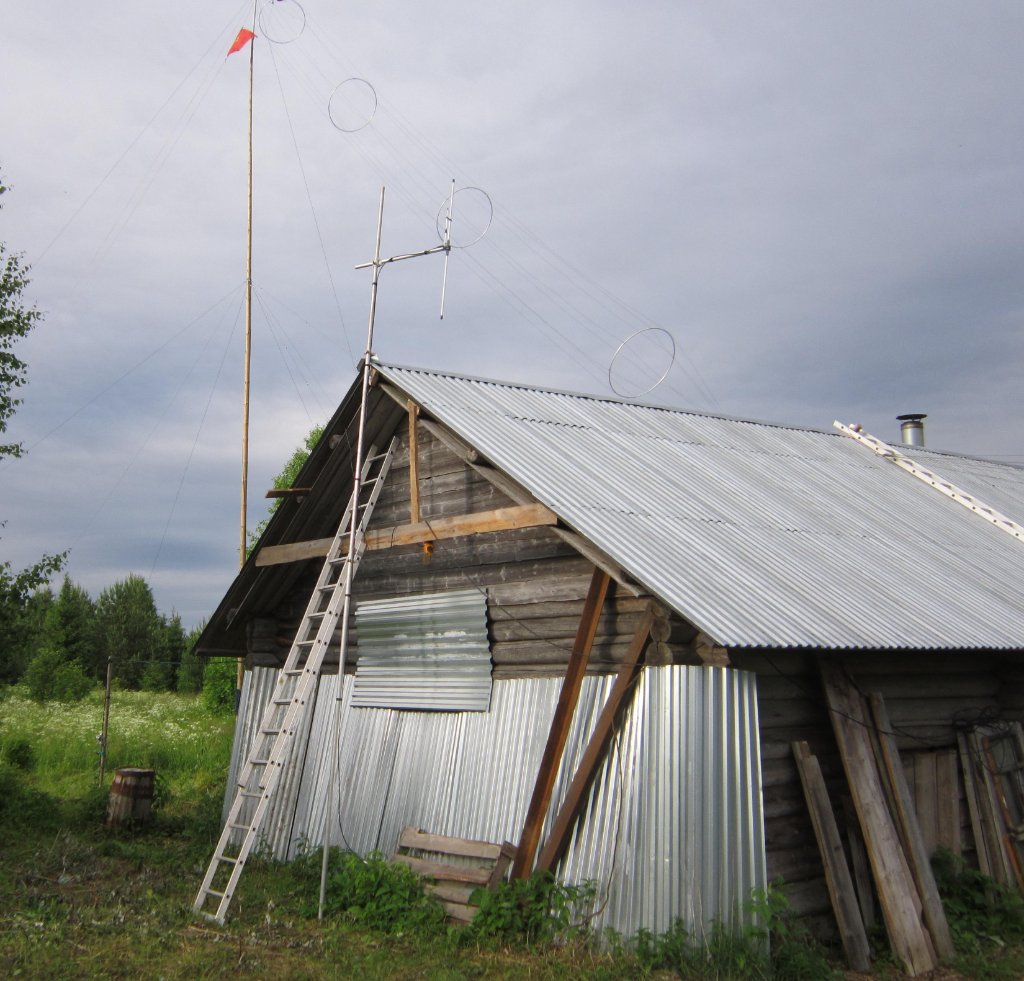

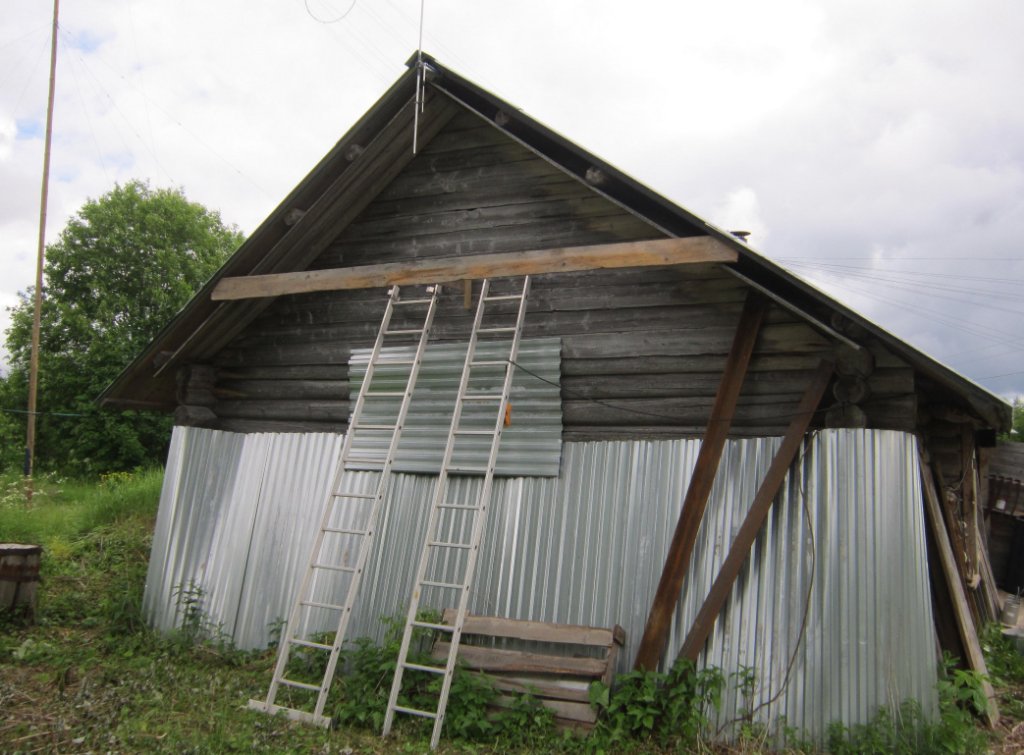

Собрал антенну на мачте. Приставил мачту к дому.
Поскольку кабеля с заделанными ВЧ разъёмами всего 5 метров, то задвинул колена мачты на 1,7 метра.
Стало быть, высота фазового центра антенны будет не 10 метров, а 8,3 метра.
Тоже хорошо. Как поставлю, будет 6,7 метра над коньком крыши.
Пока ещё не сделал узлы крепления мачты. В процессе. Но начался эфир и поэтому пауза до завтра.

[АБТ]

Собрал антенну на мачте.

разве можно располагать активный вибратор с вертикальной поляризацией рядом с вертикально расположенной металлической мачтой на расстоянии меньше лямбда или двух лямбда? Не будет ли мачта поглащать энергию? Если конечно же мачта не рефлектор...

[SergeKomarov]

Не будет ли мачта поглащать энергию?

Металлический предмет не может поглощать энергию (потери, конечно есть). Он её отражает! - Электродинамика.

Если конечно же мачта не рефлектор...

О! Именно так!
При расстоянии от вибратора до мачты точно лямбда/4 получается кардиоидная диаграмма направленности в горизонтальной плоскости.

А вот если сделать расстояние между вибратором и мачтой лямбда/8, то заднего минимума не будет. Дифракция! И диаграмма направленности будет круговая, но со смещённым центром (там, где мачта). И отношение "вперед/назад" составит 6 дБ. Или по мощности 4 раза.
Правда, здесь, из-за близости мачты сопротивление излучения вибратора снижается в полтора раза. Было 73 ома, стало 50. Даже удобно.

Кардиоида удобна, когда надо создать минимум излучения в каком-либо направлении.
Круг со смещённым центром удобен, когда Ваша радиостанция расположена не в центре города, а на окраине.
И что важно: формирование минимумов диаграммы идёт не за счёт потерь, а за счёт перераспределения энергии в других направлениях.

Мой случай: Расстояние до мачты 75 см. Точно четверть волны. Кардиоида.
В направлении Северо-Запад-Запад мне излучать не надо. Там тайга и населённых пунктов нет на очень далеко.
А вот, в противоположном направлении (Ю-В-В) расположена самая дальняя деревня, и кардиоидный максимум как раз кстати.

[АБТ]

А мачта от земли будет изолирована?

[SergeKomarov]

мачта от земли будет изолирована?

С точки зрения формирования диаграммы направленности, это не имеет никакого значения.
На УКВ земля, как правило, не участвует в формировании электромагнитной волны (в ближней зоне).
С точки зрения грозозащиты - тоже нет смысла землить - УКВ антенна находится "под колпаком" мощного громоотвода, коим является мачта КВ антенны.
Разве, что, "на всякий случай" - мачта касается стального (оцинкованного) конька железной крыши. А крыша, заземлена, являясь частью противовеса КВ антенны.

[SergeKomarov]

В дополнение. Интересно. Я тут раньше писал:

При расстоянии от вибратора до мачты точно лямбда/4 получается кардиоидная диаграмма направленности
.......
Кардиоида удобна, когда надо создать минимум излучения в каком-либо направлении.

и ещё:

А вот если сделать расстояние между вибратором и мачтой лямбда/8, то ... ... из-за близости мачты сопротивление излучения вибратора снижается в полтора раза. Было 73 ома, стало 50. Даже удобно.

А теперь найдём картинку любой антенны "волновой канал"

Например, вот: https://antenna31.ru/image/cache/catalo ... 80x678.jpg
Или вот: https://gsm-repiteri.ru/image/cache/dat ... 50x450.jpg

и обратим внимание, что рефлектор расположен относительно вибратора довольно далеко - почти точно лямбда/4 (теперь понятно, почему так?).
А первый директор расположен довольно близко к вибратору, зачастую, даже ближе, чем лямбда/8. Изменяя это расстояние, можно точно настроить нужное входное сопротивление антенны. Расположение остальных директоров и их количество влияет на "усиление" антенны - насколько узко можно сфокусировать главный луч (лепесток) излучения. А первым директором настраивают исключительно входное сопротивление. В частности, если вибратор у антенны - петлевой (вибратор Пистолькорса), то при расстоянии до первого директора около лямбда/8 (не точно, потому, что остальные директоры, хоть и незначительно но влияют), его входное сопротивление понижается с 280 до 200 ом и легко согласуется с 50-омным кабелем с помощью полуволнового U-колена, трансформирующего сопротивление 4:1.
Ну, это так.... Немного теории в практическом приложении.

[SergeKomarov]

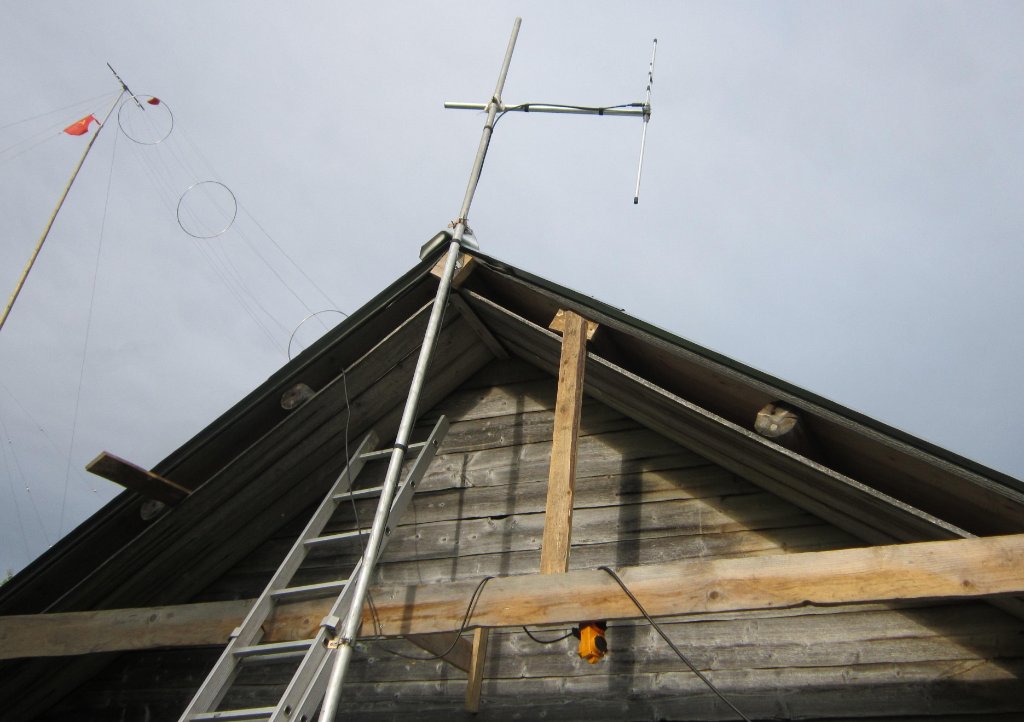

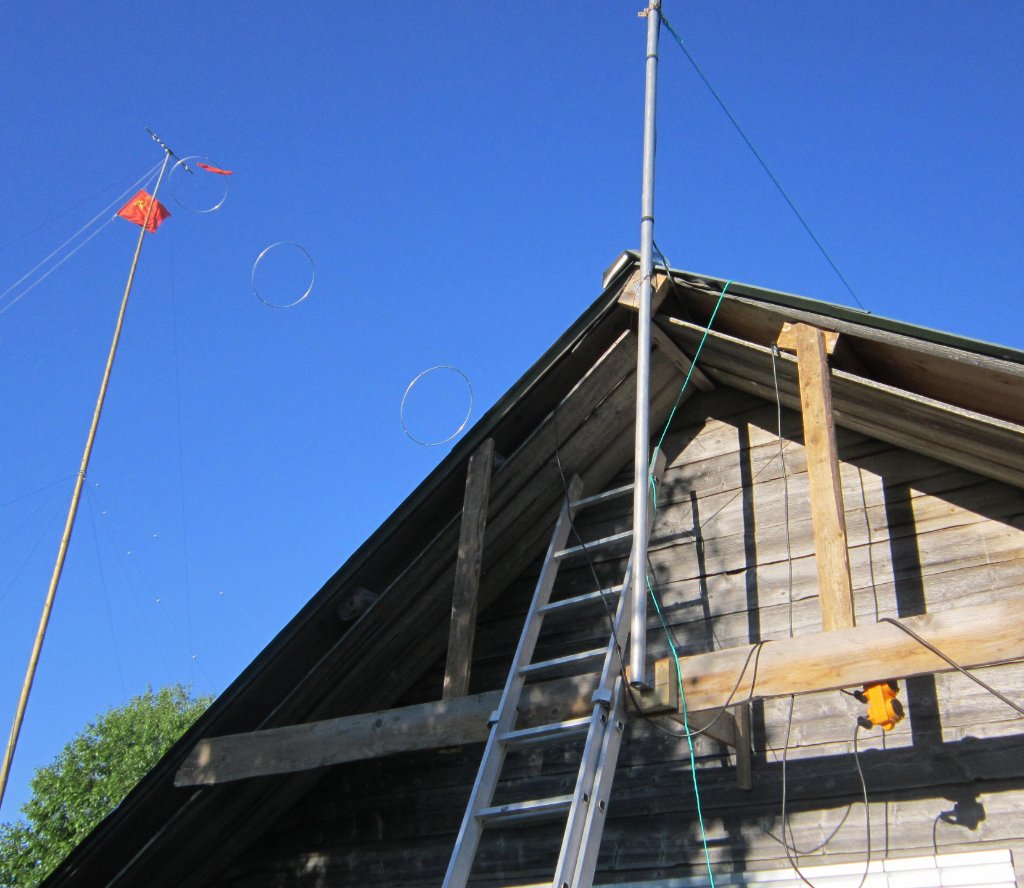

Доделал узлы крепления, одел монтажный пояс, залез на верхушку лестницы. пристегнулся цепью и на руках поднял мачту с антенной.
Чтобы мачту не мотало, помогал себе заранее привязанной оттяжкой. Обратный её конец протянул с себе и перекинул через верхушку лестницы...
Кабель просунул в дом. Как раз хватило.

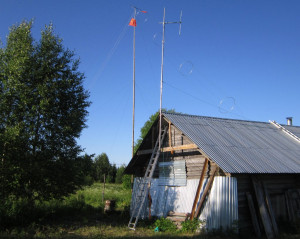

Вот что получилось.

Тяжеловато выполнять работы на высоте в две руки, когда частенько требуется вторая пара инженерных рук.
Но сильно помог монтажный пояс. Реально, я висел на нём, когда двумя руками поднимал мачту, а третьей рукой (перехватив мачту, и держа её одной рукой) и всё-таки, второй, подтягивал верёвку оттяжки, чтобы мачта не убегала из верхнего узла крепления.
В общем.... почти эквилибрист.

Осталось сделать полку для передатчика под крышей сеновала, протянуть туда электропитание и провода модуляции.
Но это завтра.
На сегодня - хватит.
Вчера и сегодня на УКВ не вещаю.

[SergeKomarov]

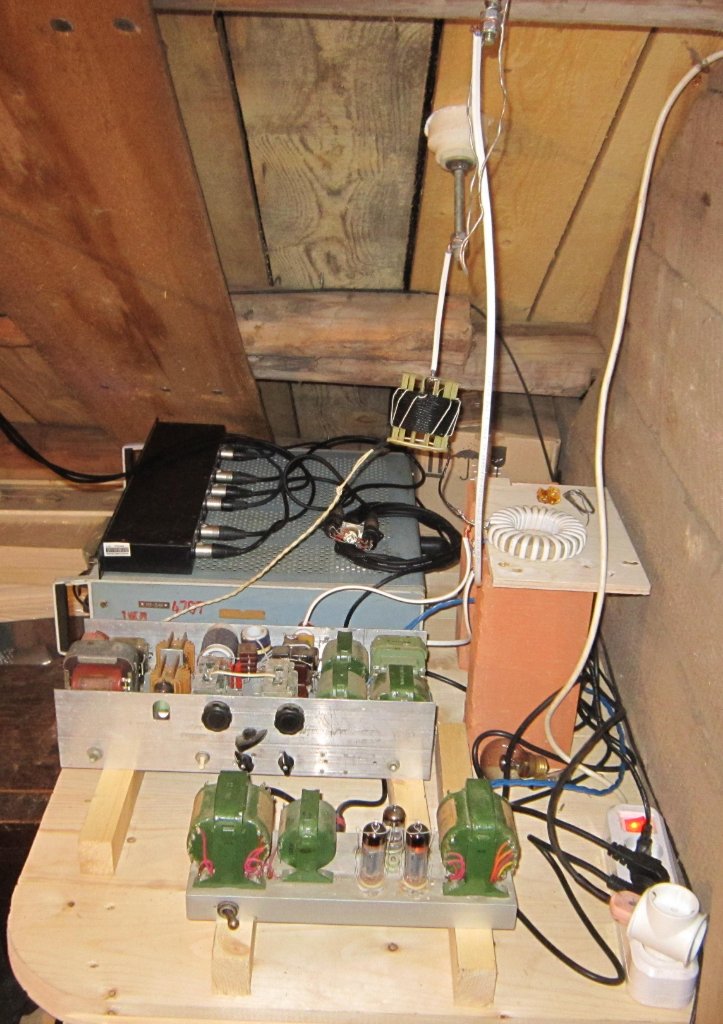

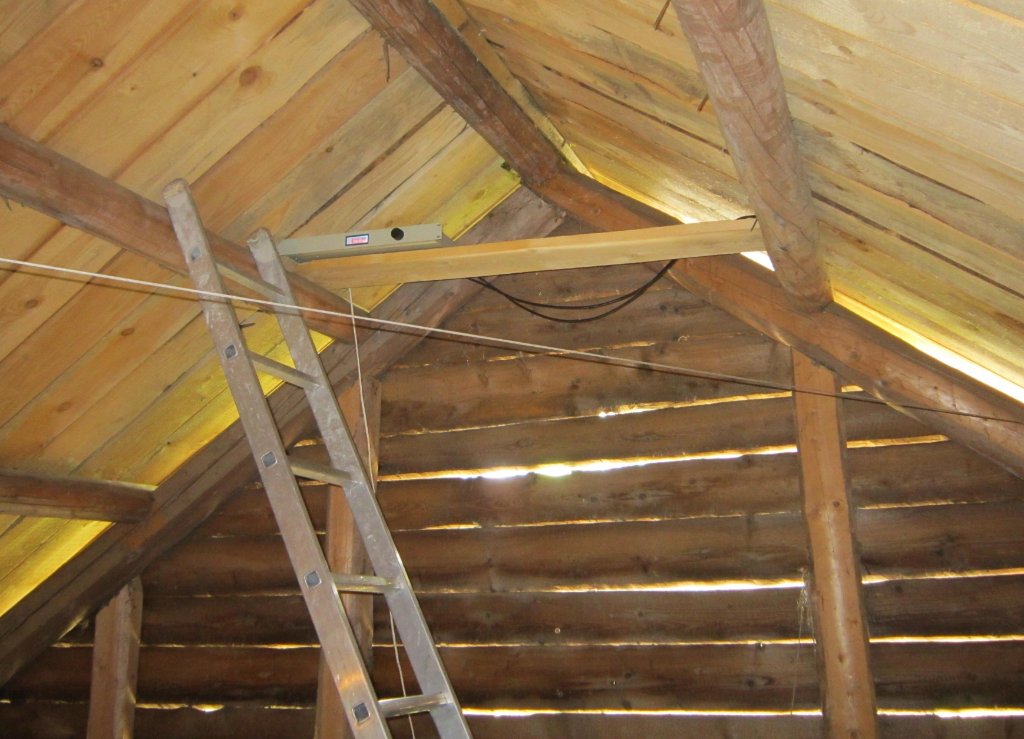

Ну, вот, сделал полку под крышей сеновала и поставил на неё передатчик. Антенный разъём сзади-слева. Как раз, хватило кабеля.
Доска полки 200 х 25. Длина полки 1,35 метра.
Чтобы получить представление, насколько это высоко: в лестнице 11 ступенек. И стоит она на полу сеновала. Под сеновалом - хлев.
Сзади с полки свисают провода сигнала модуляции - левый и правый.
И они идут к усилителю-распределителю по правой балке. Два куска симметричного микрофонного провода по 8 метров.

Электропитание - кинул времянку, удлинителем с розетками.

[SergeKomarov]

Как подключил передатчик, сходил с приёмником по дороге к райцентру.
Быстрым шагом, туда-обратно - час 45. Значит где-то чуть больше 5 км.
Пешая прогулочка, туда-обратно, получается - больше 10 км. Хорошо размялся!

Слышно хорошо. Все 9 ближайших деревень уверенно накрываются вещанием.

[SergeKomarov]

После того, как УКВ передатчик "уехал" под крышу, переставил аппаратуру на столе.
Стало рациональнее.

с

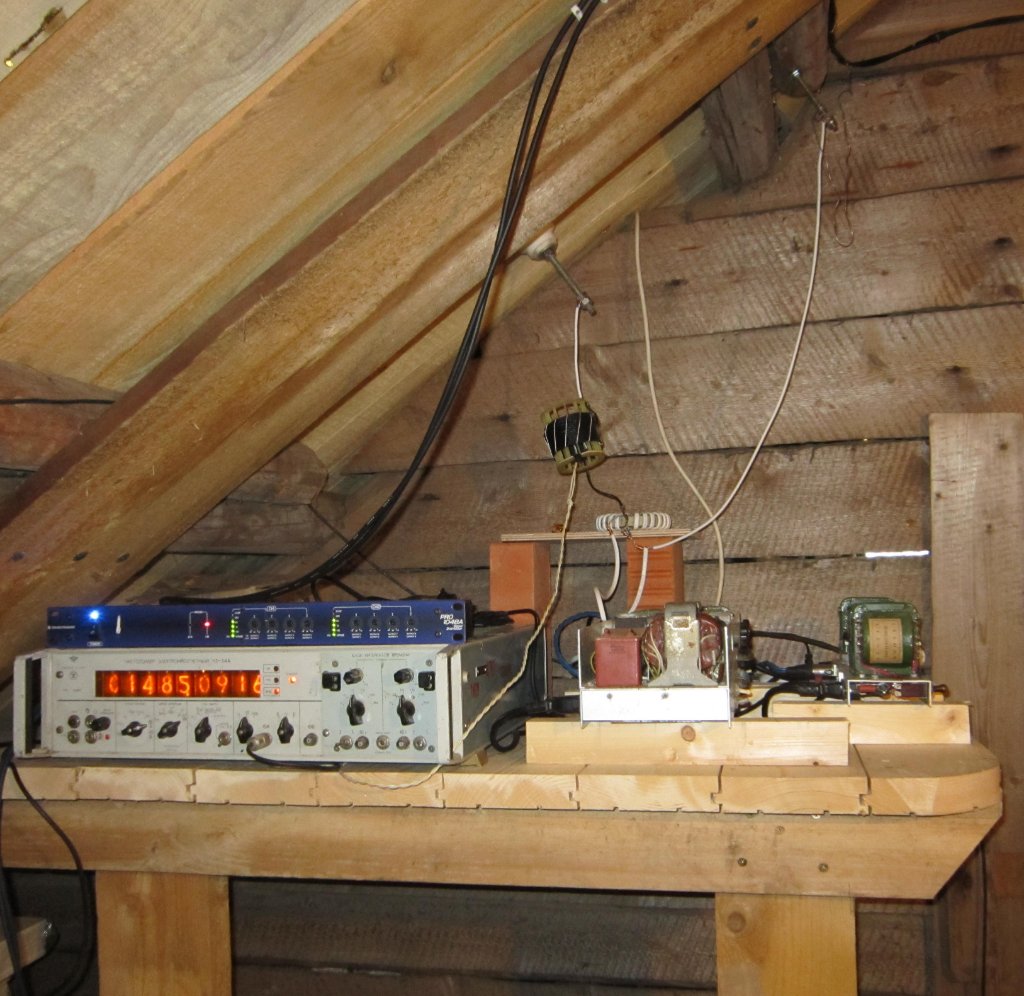

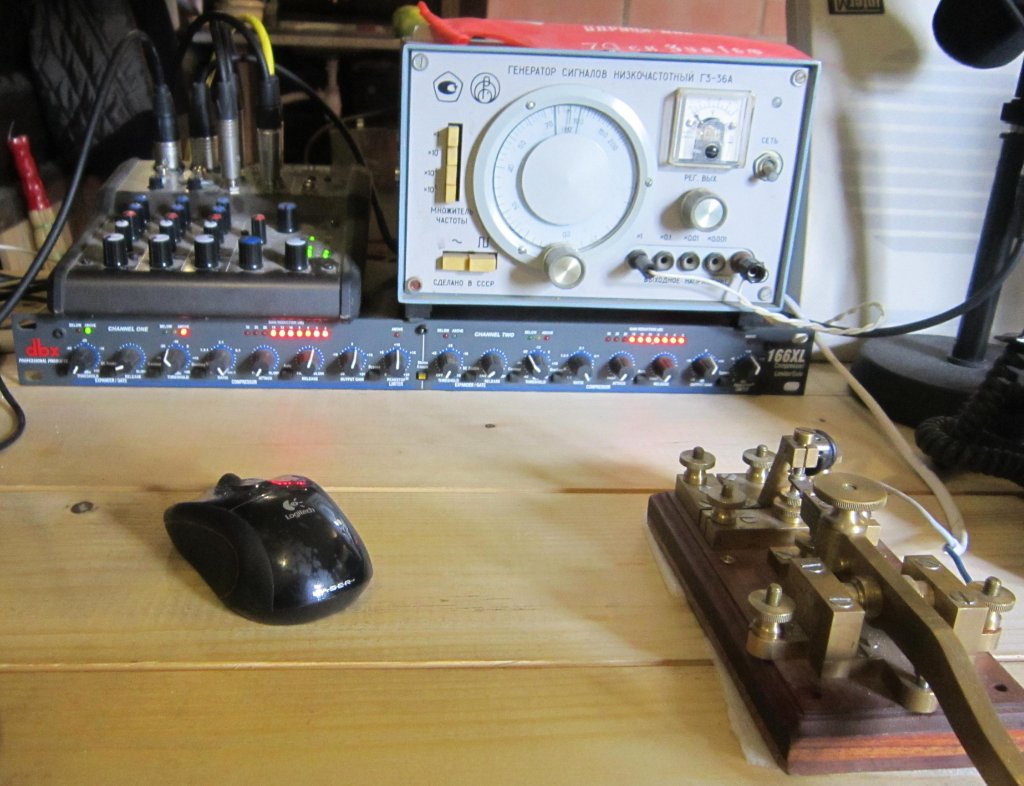

Левая фотка:
Частотомер (показывает 1485 кГц, с хвостиком), на нём усилитель-распределитель, Передатчик, Модулятор.
Сверху - белый проходной изолятор связной антенны (наклонной колбаски), на его штыре висит удлинительная катушка.
Нижний конец катушки идёт к ВЧ трансформатору 4:1 на кольце К100х60х15 - 400НН.
Самый правый и верхний белый провод - земля - к штырю - выводу железной крыши. Крыша заземлена.
.
Вторая фотка - вид сбоку и сверху.

[АБТ]

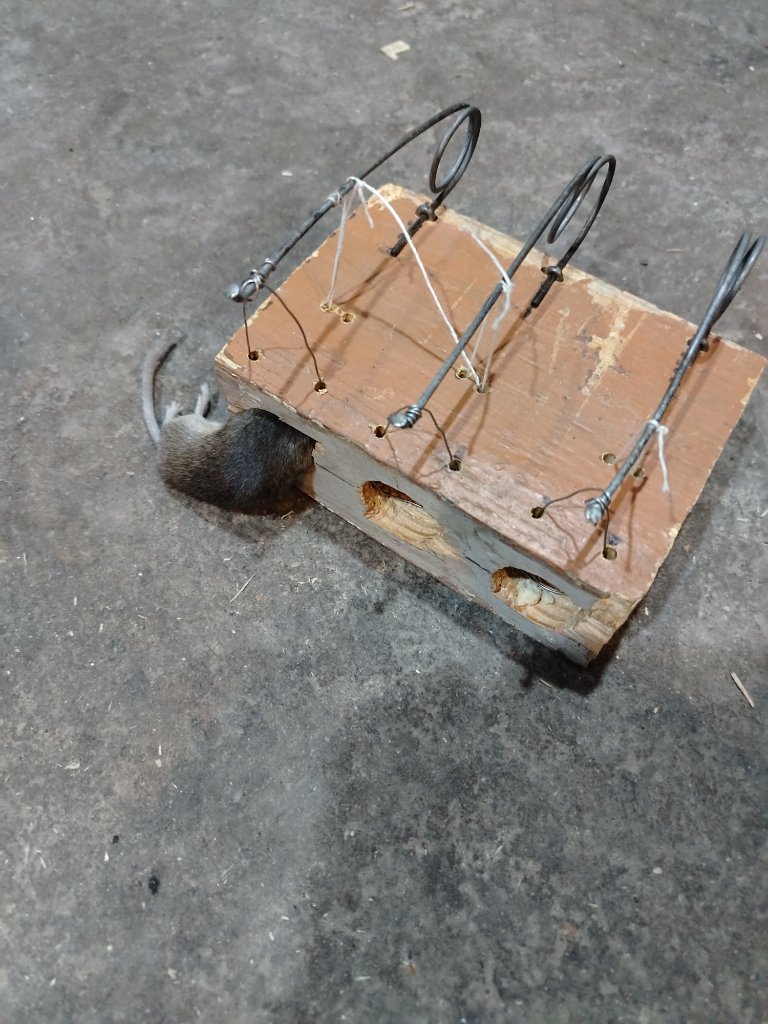

По осени у меня в гараже мышка бегала, пришлось ловить. Вот таких мышелов понаделал. очень эффективные. понадобится кусочек дощечки на 50 толщиной и велосипедные спицы.

Это помня про то проишествие с мышкой...

[Дикий Кот]

В проекте ИРВ освоение ОВЧ ЧМ вещания в диапазоне 84 - 87 МГц у меня оставлено на самую последнюю очередь.

На этот участок УКВ-диапазона и приёмников то нет. Разве что самые простые можно "раскрутить", ну и крутые радиосканеры и связные приёмники могут принимать в этом участке.

На 102,5 издалека слышно Радио России.

Странно что издалека. Должно вещать из Вожеги с башни РТС. 250Вт, 3дБ антенна и высота от земли 75 метров (а там и так место самое высокое) - это вполне серьёзно. Или решили сэкономить и передатчик послабее поставили?

подарю настенный приёмник в магазин.

Придётся туда встроить индикатор "Зелёный глаз" или его качественную имитацию. Иначе как-то не фирменно.

Приняли-то в прошлый раз на Деген-1103.

1103 у меня нету. Есть старенький 1101. Пробовал весной вечером поймать на дальнем участке (там эфир чище) на внешнюю антенну (30м полёвки). Сначала пёрли румыны или кто-то очень похожий, а потом (после 23:00) пошёл сигнал с Приднестровского радиоцентра и забил вообще всё - на какую частоту ни настройся - почти везде слышна программа этого радиоцентра (за исключением станций с мощным сигналом). Так что у 1101 с избирательностью, похоже, всё печально. Новые 1103 (которые не PLL) - стопроцентный хлам.
Что интересно - через антенный вход приёмник на СВ работает откровенно плохо. Видимо, вход рассчитан на КВ-диапазоны. А вот несколько витков провода вокруг корпуса приёмника (как первичная обмотка для ферритовой антенны) дают потрясающий рост уровня сигнала. Соответственно, через эти несколько витков внешняя антенна замыкается на заземлитель (заземление там хорошее - вода близко, примерно метр до неё, то есть вбитые 2,5-метровые уголки больше, чем наполовину в воде).
Возможно, что избирательность страдает из-за того, что сигнал наводится не только на саму антенну, но и на прочие индуктивности приёмного тракта.

помня про то проишествие с мышкой...

Самое хорошее средство от мышек - обычная деревенская кошка. Но куда её девать если не постоянно живёшь в доме?

[АБТ]

Но куда её девать если не постоянно живёшь в доме?

при открытых высоковольтных участках схемы , кошка до осени не доживёт.)

[SergeKomarov]

Вот таких мышелов понаделал

Как работает удушение - понятно. Не понятно, как фиксируется взведённое состояние и как мышка его активирует. Можно чертёж?

при открытых высоковольтных участках схемы , кошка до осени не доживёт

Третьего дня, едва проснувшись, выхожу из дома поутру, как с чердака, из щели между срубом и крышей, ломанулся рыжий пушистый кот. По окрасу и пушистости узнал, теперь уже двухгодовалого, котёнка "Персик" - от соседской кошки. Значит он мой дом взял под свою охрану. Котята выросли и, став взрослыми, сами поделили территории девяти ближайших деревень между собой. Ну, и, хорошо.
Кошки умнее мышек. А аноды ламп в радиаторах горячие и жаром пышат. Ну, и, потом, кошки же целиком "шерстяные". Через шерсть 450 вольт не пробьёт. Разве, что сунется носом к выходу антенны и почует запах палёного мяса. Своего. Но это относительно безопасно и не очень больно.

Но этим мы сильно ушли от темы. Пожалуйста, продолжение про мышек и кошек вот сюда: Восстанавливаю деревенский дом, чтобы потом построить на сеновале Аппаратно-студийный комплекс.

[SergeKomarov]

На этот участок УКВ-диапазона и приёмников то нет.

Совершенно верно!
Это неиспользуемые частоты IV канала ТВ. Когда в России (в начале 90-х) вводили европейский радиовещательный УКВ диапазон 87,5 - 108 МГц, вывели из сетки ТВ вещания IV и V каналы (84 - 92 и 92 - 100 МГц). Я как раз тогда по поручению заместителя Министра связи курировал по Москве этот процесс. Так, что, более, чем в теме.
Я потому и хочу получить эти частоты для ИРВ, что они:
- относятся к радиовещательной службе.
- не используются по основному назначению.
- непривлекательны для коммерческого радиовещания.
А для ИРВ - в радиокружках приёмников понаделают! И большое поле для новых разработок и конструирования. Отличная тема для публикаций в журнале "Радиолюбитель"!

SergeKomarov писал(а): 10 июн 2025, 22:11
На 102,5 издалека слышно Радио России.

Странно что издалека. Должно вещать из Вожеги с башни РТС. 250Вт, 3дБ антенна и высота от земли 75 метров (а там и так место самое высокое) - это вполне серьёзно. Или решили сэкономить и передатчик послабее поставили?

Слышно слабовато. Потому и подумал, что издалека.

Придётся туда встроить индикатор "Зелёный глаз" или его качественную имитацию.

О! А как насчёт "качественной имитации"? Ты, вроде, собирался сделать нечто похожее на круглом маленьком зелёном цифровом дисплее.....
И даже дисплей такой приобрёл. Вот: Имитация "Зелёного глаза" на современном дисплее.

[SergeKomarov]

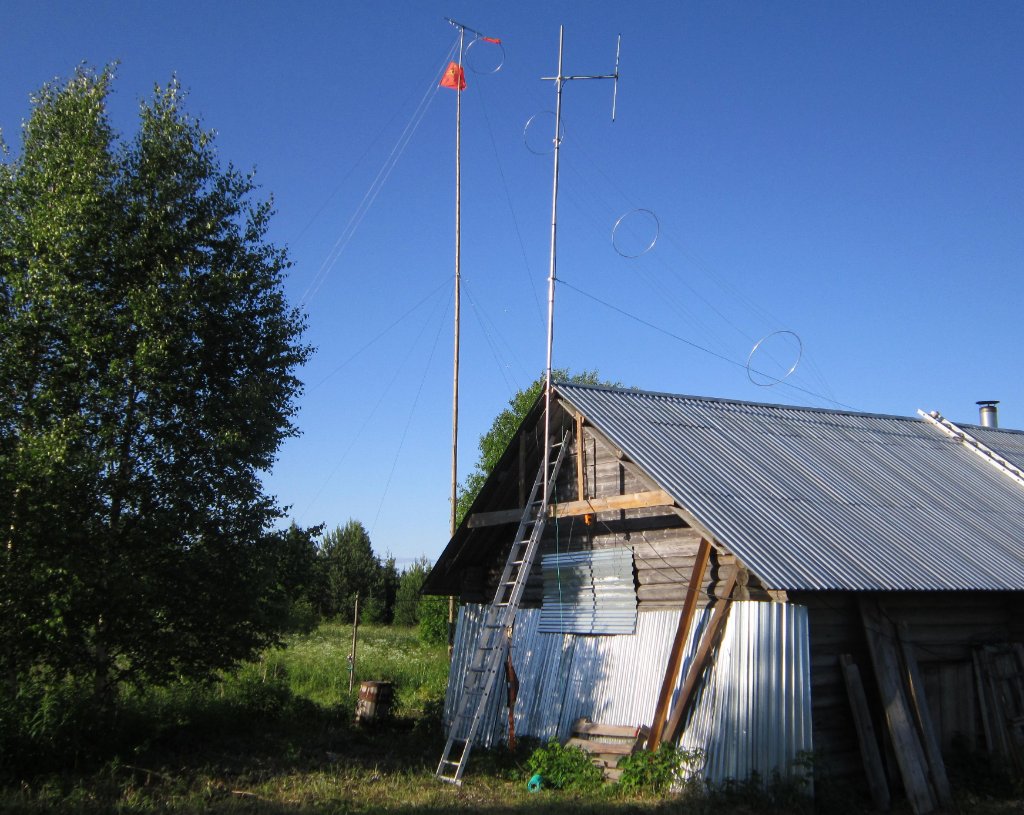

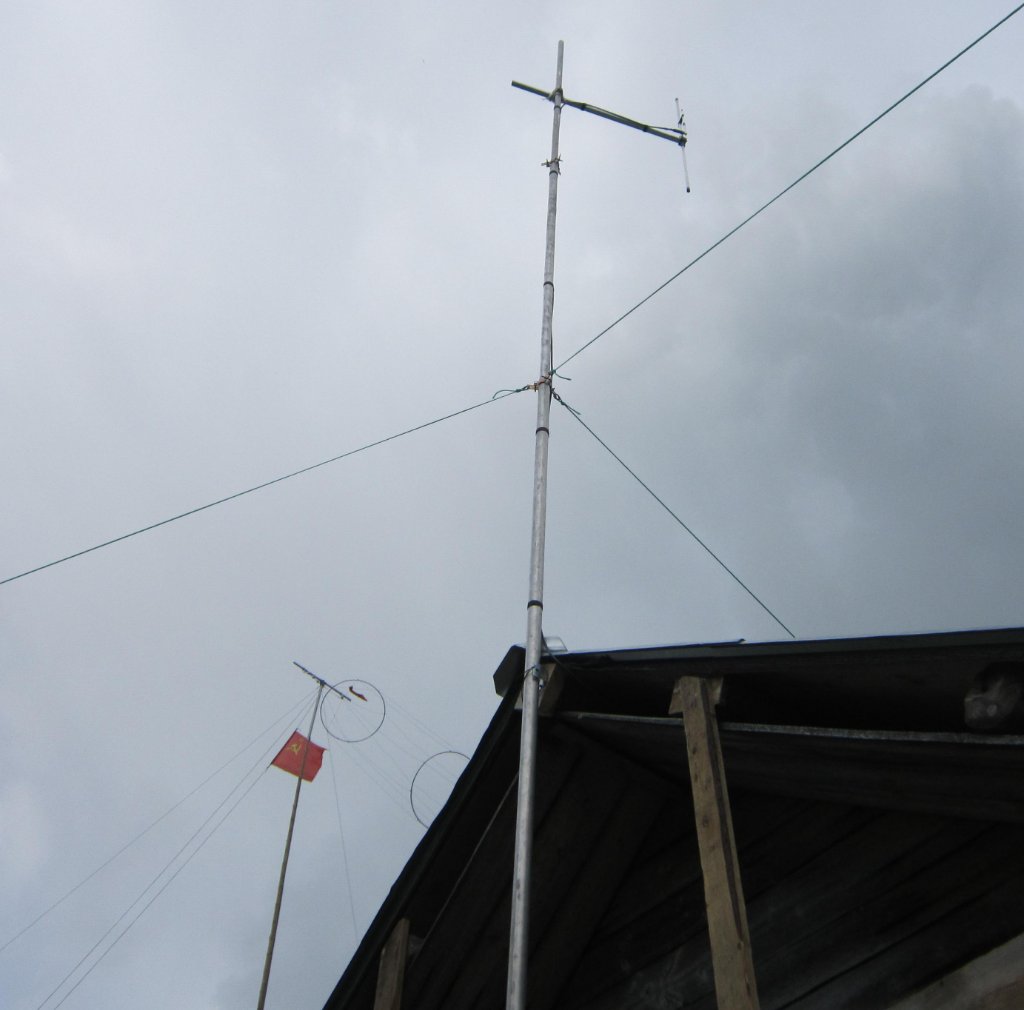

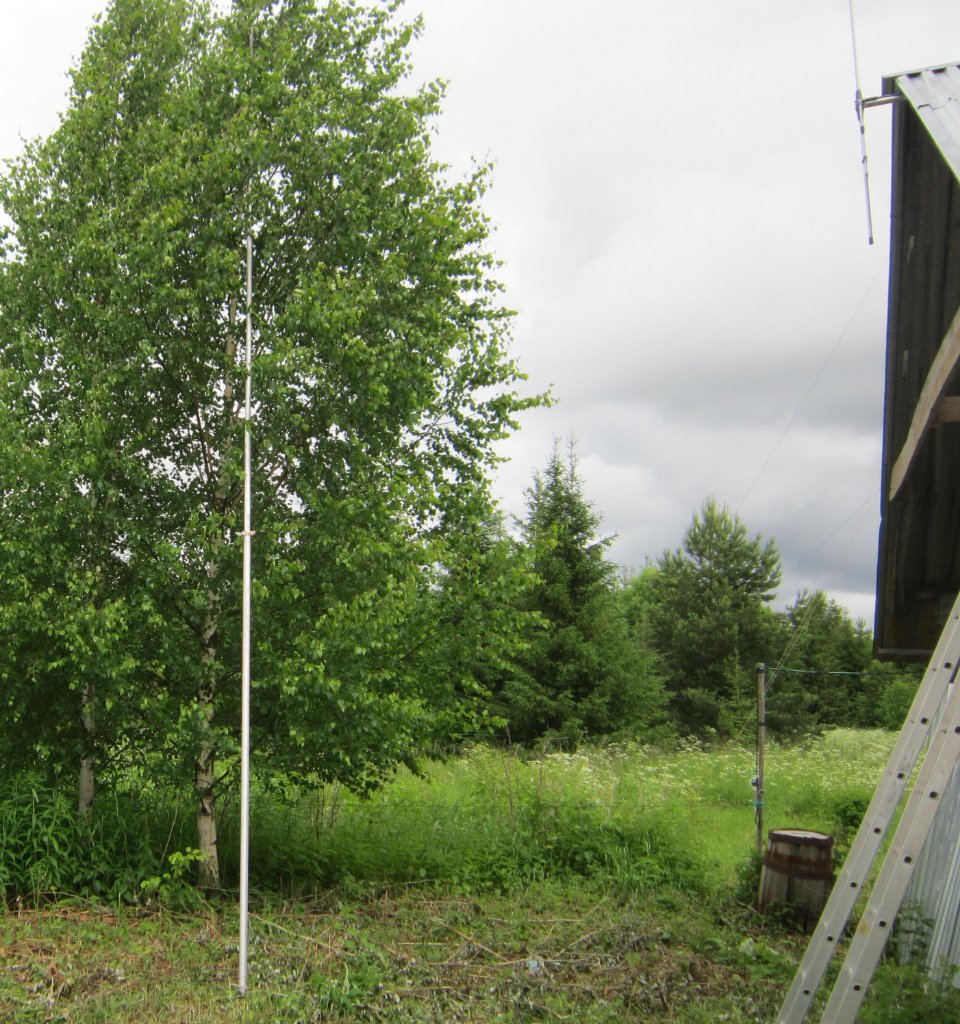

Сегодня слазил на мачту и через коуши привязал ещё две оттяжки и растянул мачту.
Теперь мачту не мотает и антенну ветром не крутит. И она смотрит вибратором точно на дальнюю деревню.

[SergeKomarov]

Сегодня после микшерного пульта включил компрессор-лимитер-гейт dbx 166XL. Машинка сразу заработала.
С описанием разобрался ещё аж месяц назад. Тогда же и спаял к нему два кабеля.
Но чтобы включить, руки дошли только сегодня. Гейт тут не нужен, а вот компрессор с лимитером при АМ очень даже нужны.
Тонкости буду выставлять в процессе работы по модуляции АМ передатчика. Должно стать громче.

Поднялся на чердак, посмотрел индикаторы входного уровня на усилителе-распределителе. Стоят, как вкопанные! Раньше они дёргались.
Отлично! Значит вечером в АМ передатчике выставлю модуляцию по максимуму.
С АМ приёмником "погуляю" на днях. Далеко гулять придётся. Километров за 20. А, может, и дальше. Это пока антенна маленькая, КВ-эшная.

[SergeKomarov]

Начал вещание и на музыкальной программе выставил уровень глубины модуляции на слух по отсутствию искажений перемодуляции.
Не поленился затащить на чердак осциллограф С1-99 и посмотрел реальную картинку сигнала в основании антенны.
На плавных максимумах (компрессор подтянул тихие звуки до среднего уровня, а лимитер поприжал пики) модуляция доходит где-то до 80%.
Реально стало громче. Раза в два, а то и в три. Детекторный монитор с трансляционным динамиком орёт на всю избу.
