[SergeKomarov]

Приняли-то в прошлый раз на Деген-1103.

С 20:09 по 21:10 передатчик был выключен для идентификации несущей.
Заодно сейчас смотрим выбег частоты. Передатчик за час остыл.

[SergeKomarov]

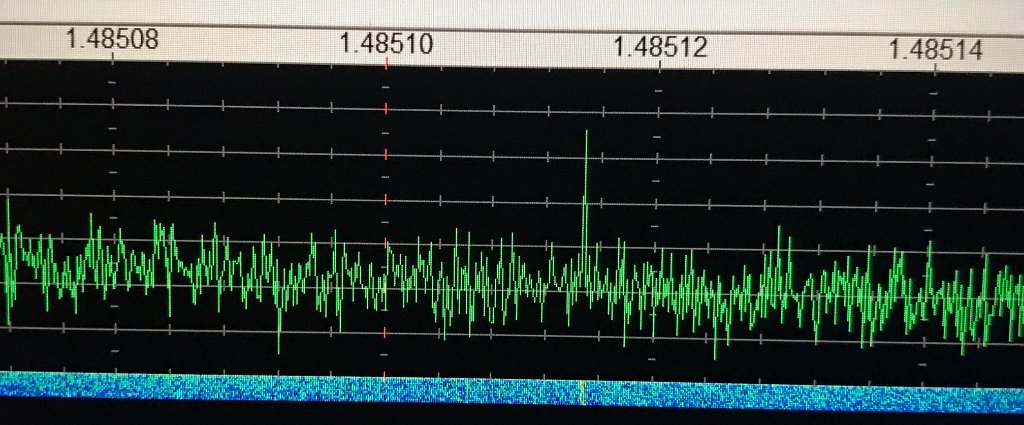

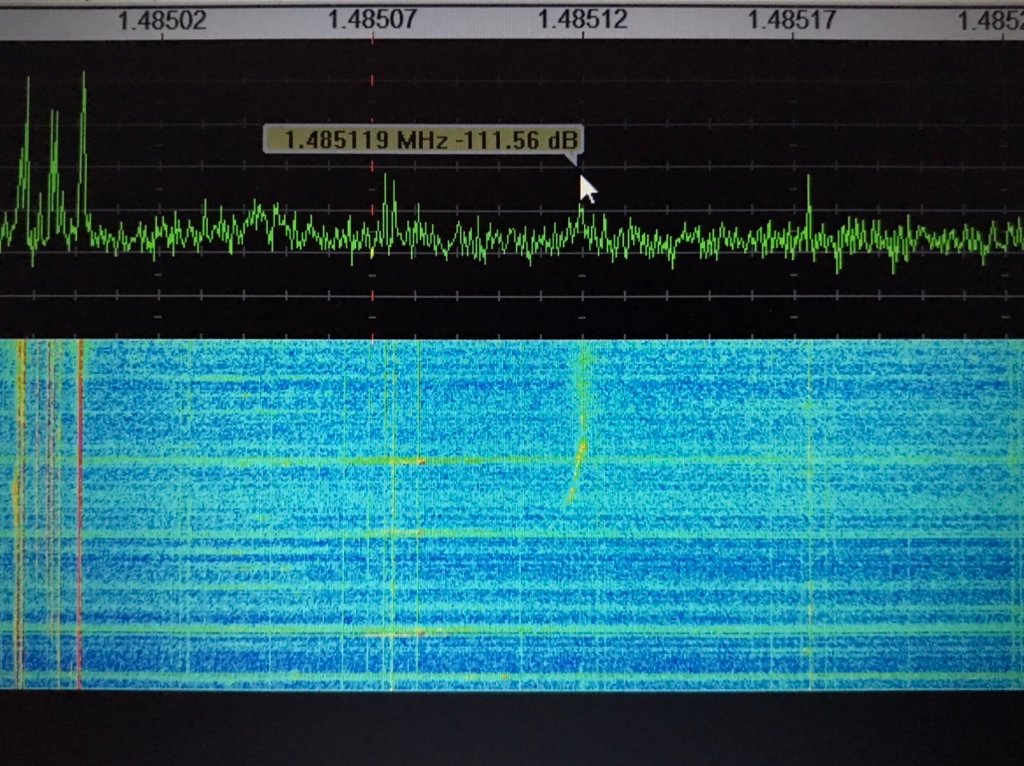

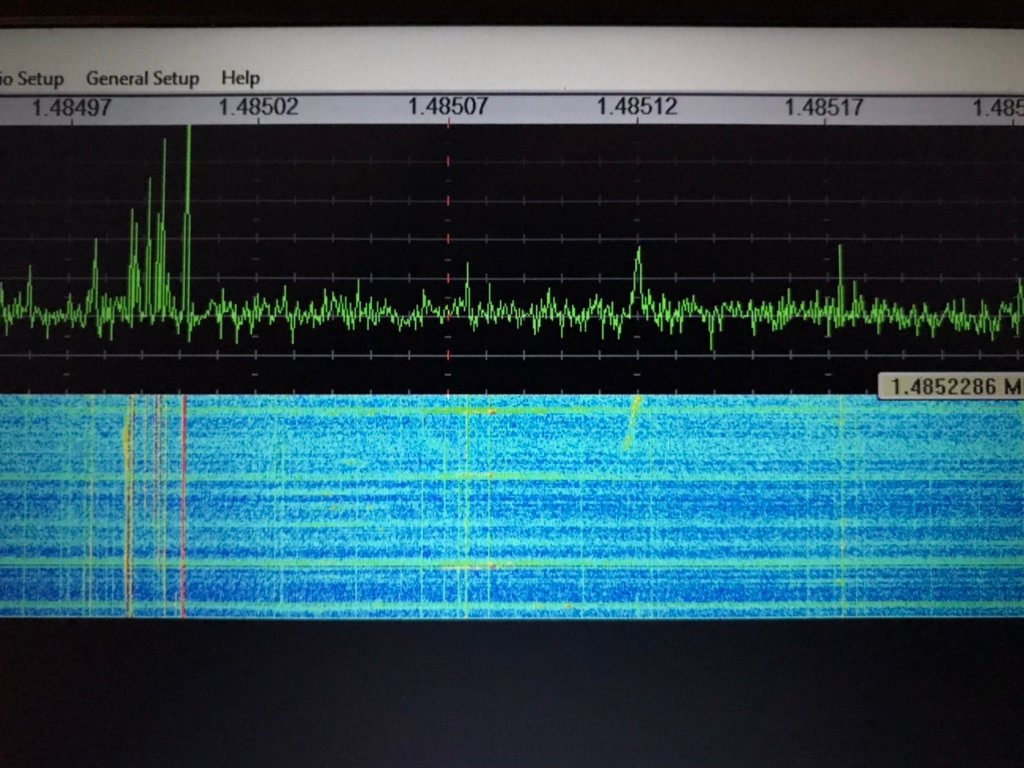

Ну, вот, это уже точно спектрограммы "Зелёного глаза".

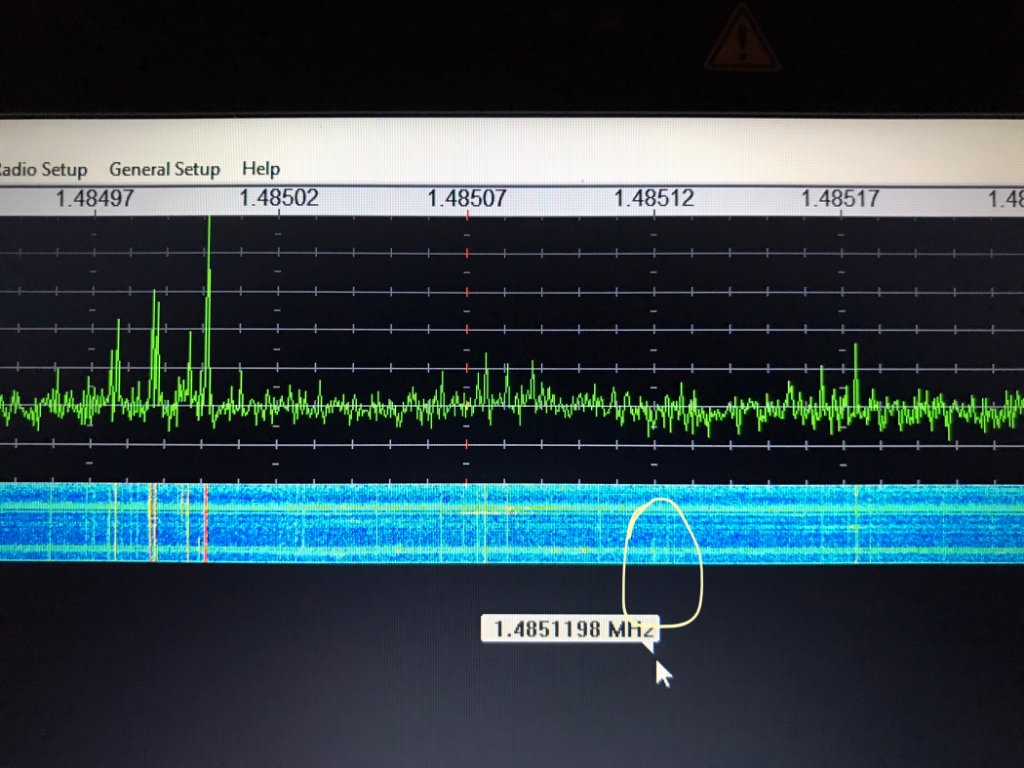

Виден перерыв в вещании с 20:09 и выбег частоты при включении в 21:10.
Установившаяся частота 1485,1198 кГц.

[SergeKomarov]

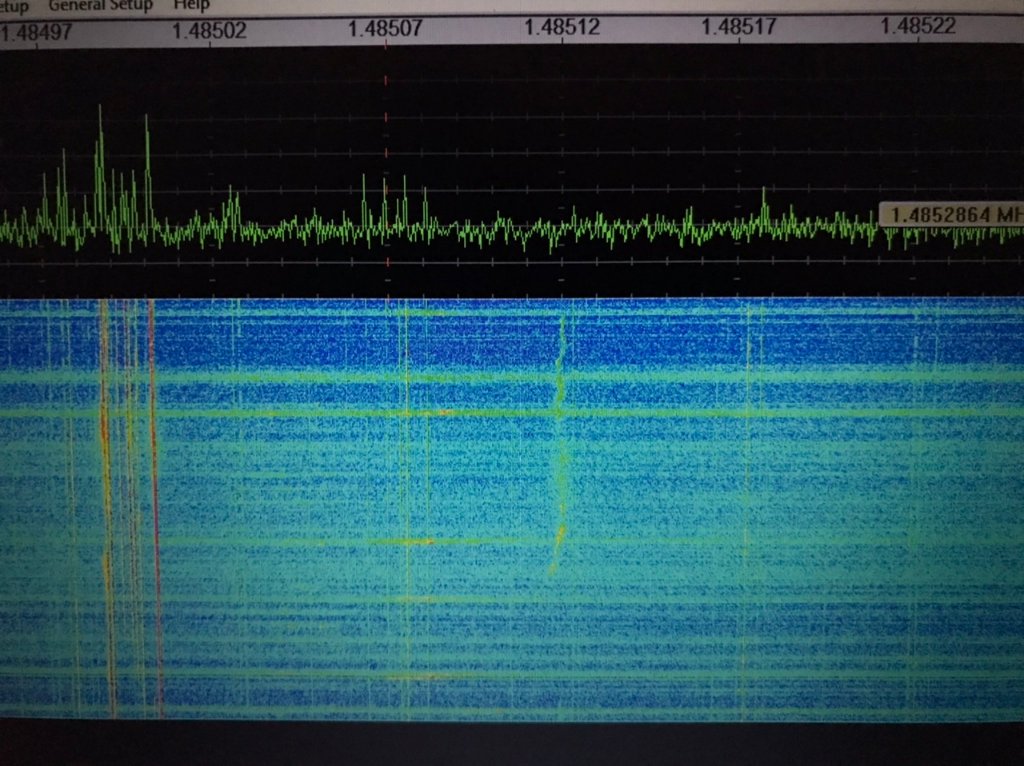

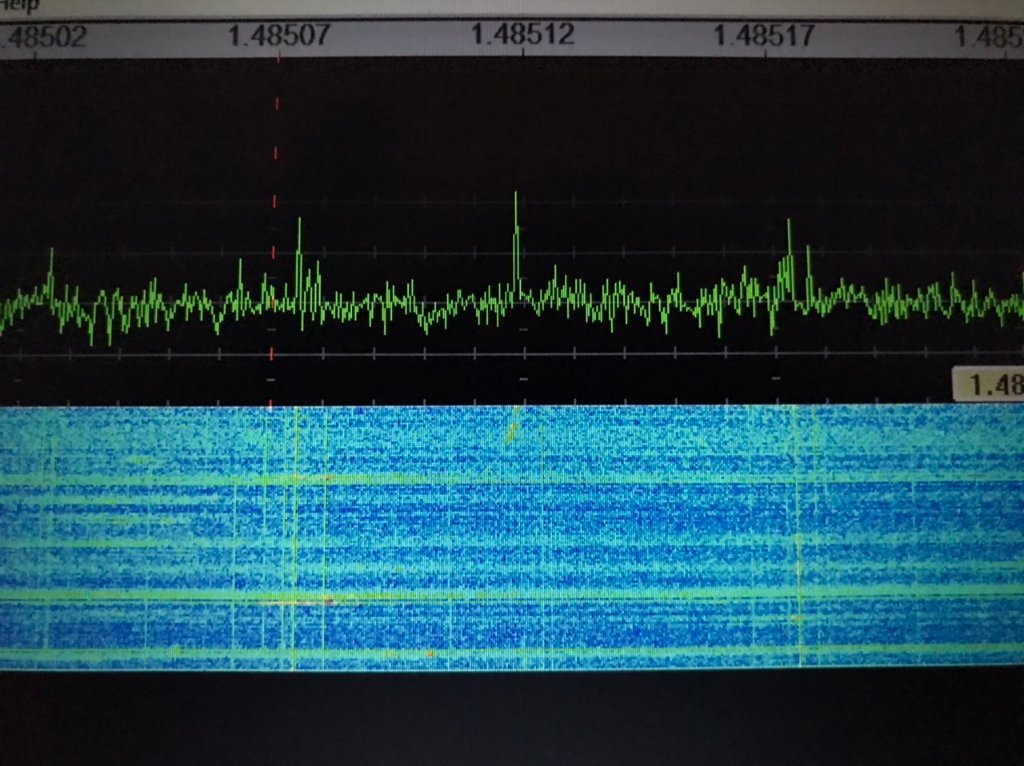

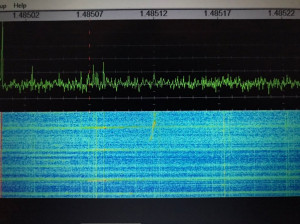

Ну, и ещё спектрограммы.....

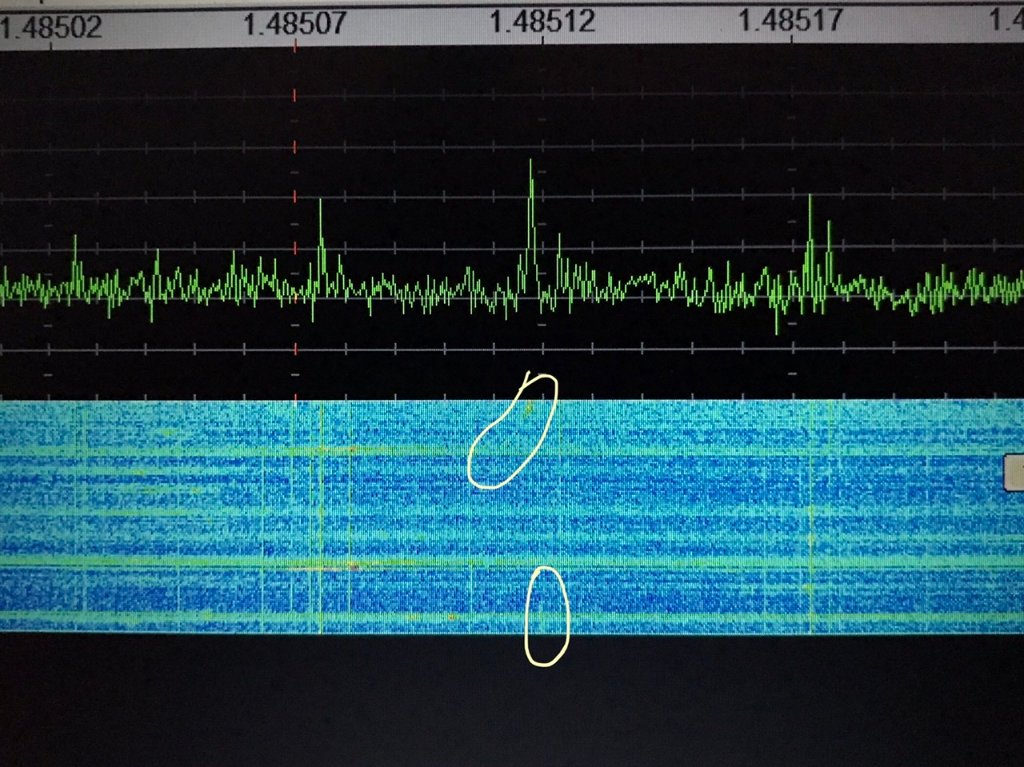

На третьей спектрограмме, интересно авроральное размытие сигнала. Аврора до Поволжья с обеда сегодня.

[SergeKomarov]

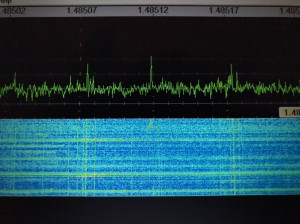

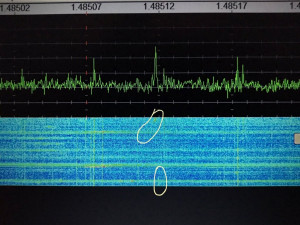

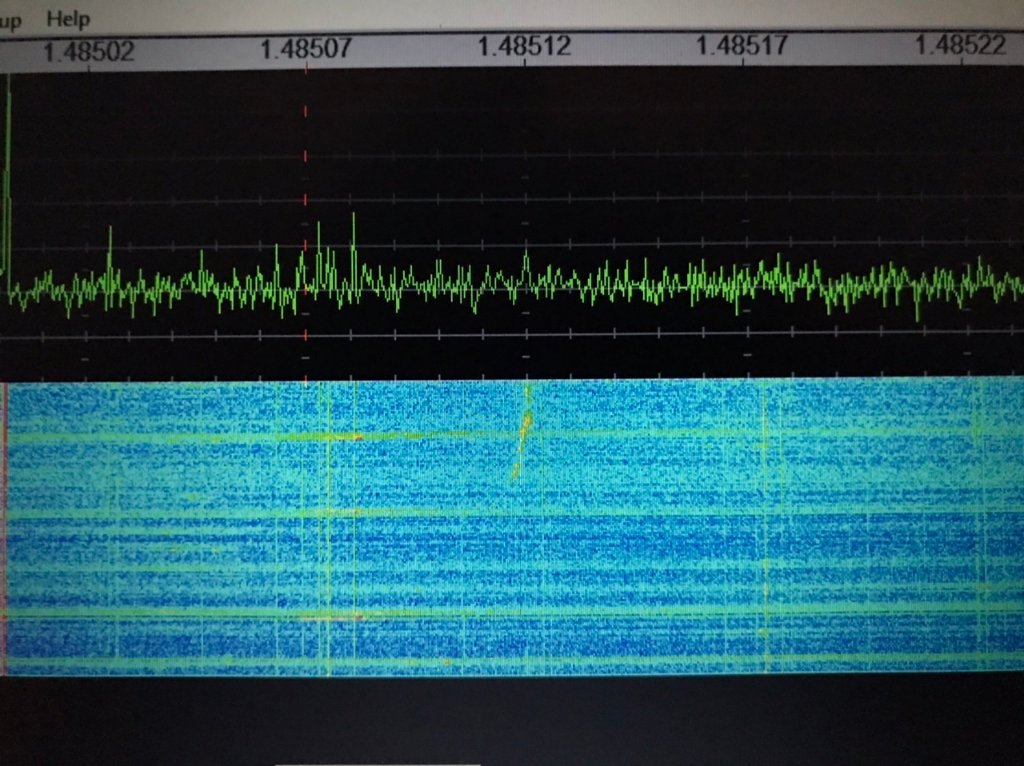

Финальная спектрограмма.
Видно начало работы передатчика, перерыв в вещании, выбег частоты и завершение.

Спасибо Сергею и всем, кто два дня следил за экспериментом довольно интересным на мой взгляд. Интерес же представляет возможность детектирования практически на комнатную антенну весьма удаленных (577км) радиосигналов с очень малой эффективной излучаемой мощностью (3-5w ERP). Интересен и эффект спектрального уширения сигналов в районе местной полуночи, причем явление наиболее заметно в направлении север-юг и менее выражено для западных и восточных станций и , возможно, связано с радиоавророй. Поиск и детектирование сигналов с миллигерцовым разрешением стал возможным с использованием SDR-приемников с привязкой к GPS- или рубидиевому опорному генератору. Прием сигналов с большим накоплением в сверхузкой полосе позволяет уверенно детектировать несущие вещательных станций с других континентов, измерять точное значение их частоты и наглядную динамику ее изменения во времени.
73 de RU5C

[Иван]

Сергей, добрый день!

Про детектирование сигналов с высоким частотным разрешением немного расскажу. Этот метод используется любителями дальнего приема достаточно давно. Массово его начали использовать скандинавские любители дальнего приема на средних волнах - встроив в программу Jaguar. По отношению сигнал/шум уровня несущей можно определить возможность прослушивания модуляции - достаточно привести сигнал/шум из одной полосы (например 0,01 Герц на бин для спектрограммы) в требуемую для прослушивания полосу - для АМ сигналов это примерно 1000 Гц (минимум), для авиамаяков с морзянкой это примерно 10 Герц - и если с/ш получается выше 0 дБ, значит есть шанс услышать станцию. Это используется для аудио-приема редких дальних станций - на спектрограмме в специализированном ПО такие моменты для несущих отмечаются цветом (мне известны две такие программы - Jaguar и Pskov MW) .

Далее по упомянутым вами нюансам:
1. " с использованием SDR-приемников с привязкой к GPS- или рубидиевому опорному генератору". Это не требуется. Опираться можно на известную несущую - к примеру, Вести 1413 кГц стоят примерно точно в частоте, а гуляние несущей по частоте практически отсутствует (меньше сотых долей Герца). Так что можно либо вручную пересчитывать частоту, либо программным способом - я для своих нужд писал как раз такую программу, которая умеет перестраивать спектры, опираясь на известную несущую.
Так же - по картине несущих на том или ином канале как правило достаточно легко можно увидеть, "кто есть кто", даже не обладая SDR с высокоточным опорником.

2. "эффект спектрального уширения сигналов" - да, я называю этот эффект "распылом". На средних волнах несущие прилетают либо "прямым" проходом либо "распыльным". Распыл в подавляющем большинстве случаев никак не связан с активностью полярной области. Он стабильно наблюдается для всех дальних станций на рассвете и закате (а иногда и в течение ночи). При чем помимо эффекта распыла наблюдается небольшое (доли герца - иногда до 1 Герца) смещение частоты станции (на рассвете и закате). Направление смещения частоты зависит от того , в какую сторону относительно вас находится станция - на восток или на запад. Так же - эффект "распыла" проявляется лишь для станций в верхнгих 2/3 диапазона средних волн. Внизу диапазона и на ДВ вы его уже не увидите. Ну и соответственно дальше, на КВ - и эффекты распыла и смещение частоты при прохождении через ионосферу усиливаются.
Очевидно, распыл связан с наличием многолучевого распространения в ионосфере (которое в свою очередь вызвано неоднородностями ионосферы). Таким образом вы одномоментно получаете много копий сигнала, каждая из которых прошла свой путь в ионосфере и получила свое собственное допплеровское смещение (которое вызвано постоянным стохастическим изменением плотности ионизации - что выглядит как "движение" ионосферы - а скорость такого изменения определяет наблюдаемый допплеровский сдвиг частоты).

Интересен отдельно феномен рассветного/закатного распыла на средних волнах. Этот эффект вызван движением фронта ионизации вместе с движением пятна освещенности солнцем (именно этим, очевидно, вызвано и стабильное смещение частоты именно в одну и ту же сторону - в зависимости от того, "на вас" это пятно движется или "от вас"). Однако помимо этого периодически можно наблюдать вместе с распылом всплеск уровня дальних станций - вплоть до 10-20 дБ - на локальном рассвете. Чем это объясняется - мне неизвестно. Но есть давно гуляющая гипотеза, что сигналы дальних средневолновых станций попадают в ионосферный волновод (между ионизированными слоями). Если принять эту гипотезу- получается ночью вы станцию слышите слабо (лишь малая часть мощности проходит наружу из волновода), а на рассвете образуется открытый выход из этого волновода - и тогда мы станцию слышим намного громче.

[SergeKomarov]

Определился с началом полевого сезона 2025 года. Отъезжаю в деревню на машине 30 апреля с утра. Приедем к вечеру.
Дрова, чтобы по приезду протопить печку, ещё остались. За майские праздники надо много чего сделать по дому, пока будут вторые руки.

В ночь на 7 мая и с 7 на 8-е обязательно тематическая передача! Как-никак, а 130 лет с начала Эры Радио!

Потом, до конца мая надо собрать и поднять 40-а метровую антенну, резонансную на 1485 кГц за счёт емкостного зонтика на верхушке.
Вот тогда меня станет слышно в райцентре! И можно будет договориться с местной газетой о повторной публикации.

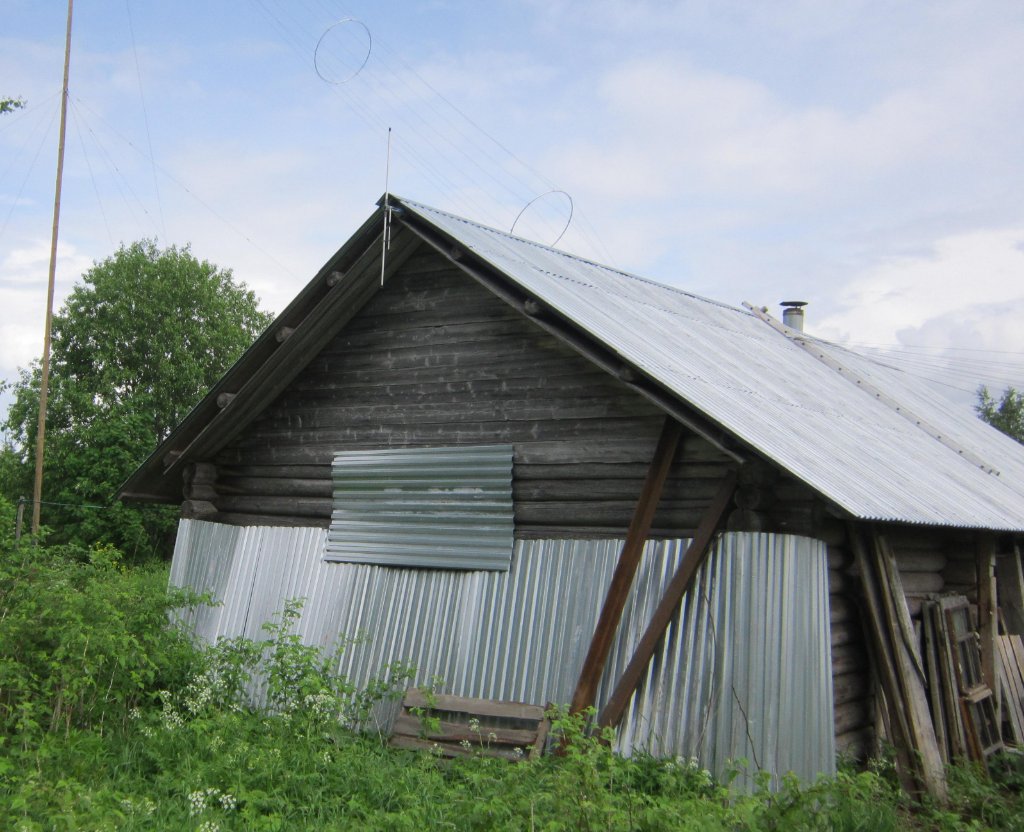

А пока, вот её состояние на первую декаду марта: Стационарная вещательная зонтичная антенна диапазона 200 метров

Сейчас основательно ремонтирую 50-и ваттный передатчик и довожу его до ума. Он у меня в Москве. Эфир этим летом будет с него.
Ну, в общем, много будет изменений и дополнений.....

[SergeKomarov]

Сегодня 6 мая, в ночь под День Радио, эфир "Зелёного глаза" начну в 21:00 и буду вещать до часу ночи 7 мая.
Помимо музыкальных программ зачитаю в эфир главу из своей книги по этому поводу.

Передатчик - резервный, мощностью 46 Вт.

Антенна: Восьмипроводный объёмный наклонный луч длиной 22 и толщиной 1,2 метра. Наклон 45 градусов.

Заземление металлическая крыша дома - два ската 14 х 5 метров и веер в секторе +/- 45 градусов из 11-и проводников БСМ-1-2,5 мм длиной по 25 метров, заземлённых на конце на стальные уголки 45 х 45 забитые в землю. Направление преимущественного излучения - на юг.
Антенна изначально проектировалась для радиосвязи в полосе частот 2,5 - 7,5 МГц. В рамках Фиксированной и подвижной служб.

Вещаю с неё потому, что ещё не установлена полноразмерная резонансная антенна на волну 202 метра.
Есть желание установить её к середине июня.

[SergeKomarov]

Поздравляю всех с Днём Радио! С нашим профессиональным праздником!

Сегодня с полуночи, после гимна и регистрационных данных СМИ "Зелёный глаз" (в 00:05) зачитал отрывок из своей книги об открытии и изобретении Александра Степановича Попова, породившим наше увлечение для души и огромную отрасль телекоммуникаций для всего мира!

[SergeKomarov]

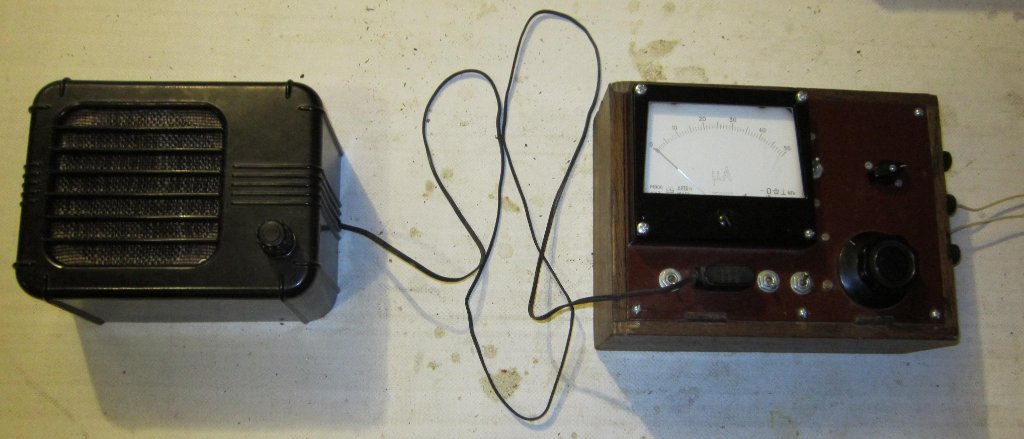

Сегодня допаял детекторный приёмник.
Вот этот: Детекторный приёмник для изучения классической радиотехники

Повесил с дома на берёзу 48,5 метра провода П-268 (одну развитую жилу).
Вначале и в конце через изоляторы оттянул верёвками.
Посередине, чтобы не провисал, прошёл через верхушку сосенки.
Здесь подробнее: Антенна для детекторного приёмника
Заземление взял от электрощита (глухо заземлённая нейтраль).

Вместо наушников воткнул трансляционный динамик.

Получился шикарный честный монитор своего передатчика.

Слушаю - наслаждаюсь!

[SergeKomarov]

Сегодня радиопередача будет. У меня ежедневное регулярное вещание.

Пока у меня вместо средневолновой для вещания используется связная
широкополосная КВ антенна (колбаска 22 метра - слишком короткая для
СВ), меня хорошо слышно на 16 км, а с шумочком при приемлемой
разборчивости - на 24. Дальше уже можно "ловить" но слушать нельзя.
Поэтому, решил передачу вести с 21:00 до часу ночи.

Дневные три часа с 18:00 до 21:00 - не вещаю. Всё равно никто не
слышит. - Передавал в эфире номер телефона - никто не звонит.

Передатчик включаю приблизительно за час до эфира (в районе 20:00).

Вот, как подниму 40-а метровую антенну, так начну полноформатное
вещание, не только с музыкой, но и с радиотехническими передачами.
Тогда меня будет слышно в райцентре. А там слушатели есть.

Вчера в процессе вещания слушал свой сигнал с трансляционного динамика,
подключённого к детекторному приёмнику.
Очень хорошо!

[SergeKomarov]

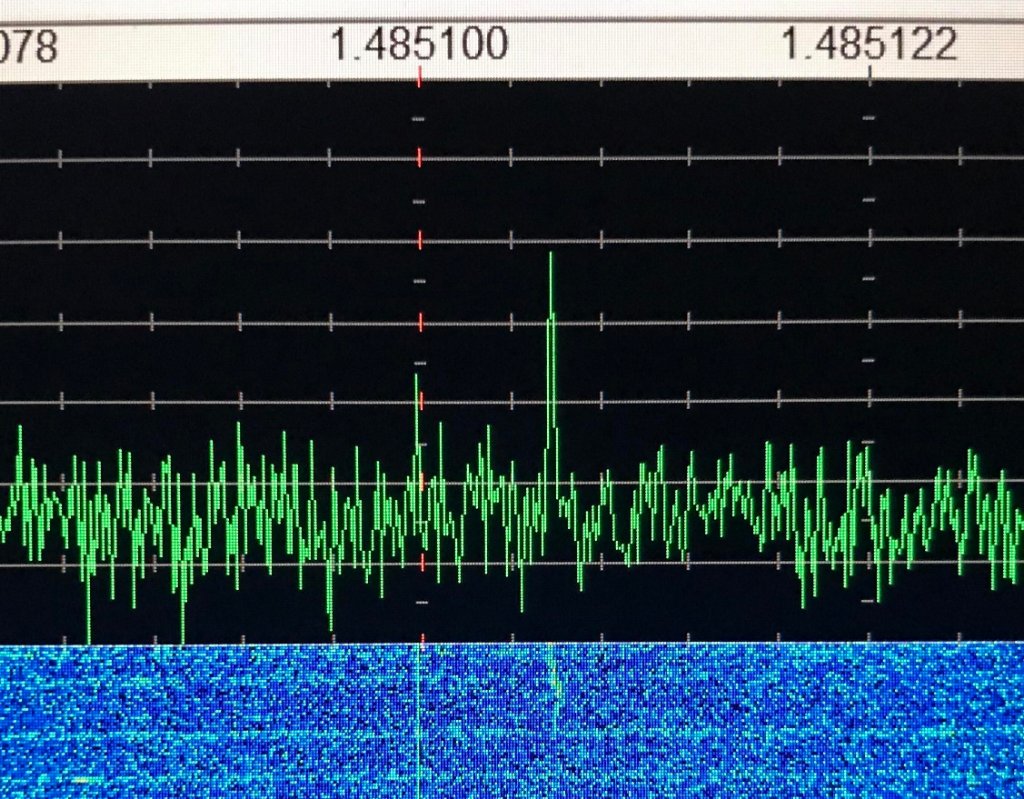

Получил от RU5C ещё одну спектрограмму:

Это он принимает меня на большую магнитную антенну.

[SergeKomarov]

Владимир RU5C постоянно экспериментирует со своим приёмником и антеннами.
Я даже тему завёл про его эксперименты! Вот:
Приёмник и антенна для дальнего приёма в условиях радиопомех

[SergeKomarov]

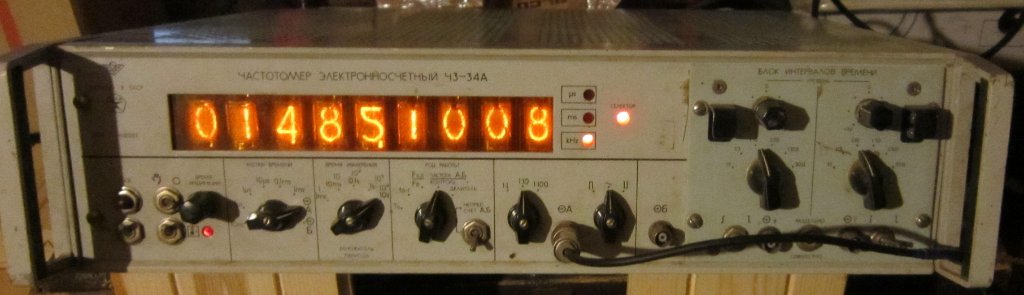

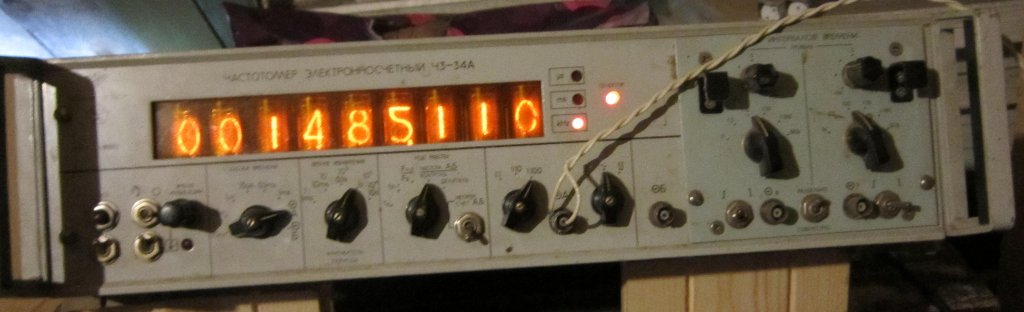

Поставил частотомер Ч3-34 рядом с передатчиком. Сейчас вещаю с резервного. Частота на 110 герц выше номинала.
Это неправильно, но меня всё равно слышно на 20 километров. На бытовые АМ приёмники это не ощущается.
Связь взял с одного витка (отступив 15 мм) со стороны холодного конца удлинительной катушки.

Основной передатчик буду включать с новой полноразмерной антенны.

[SergeKomarov]

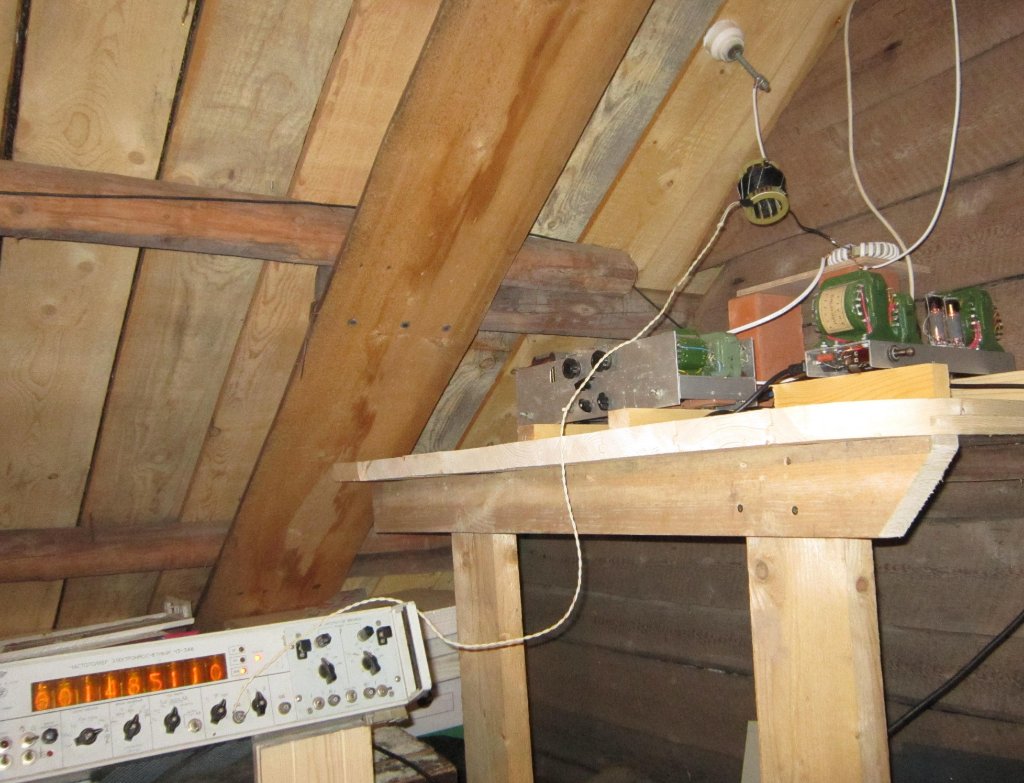

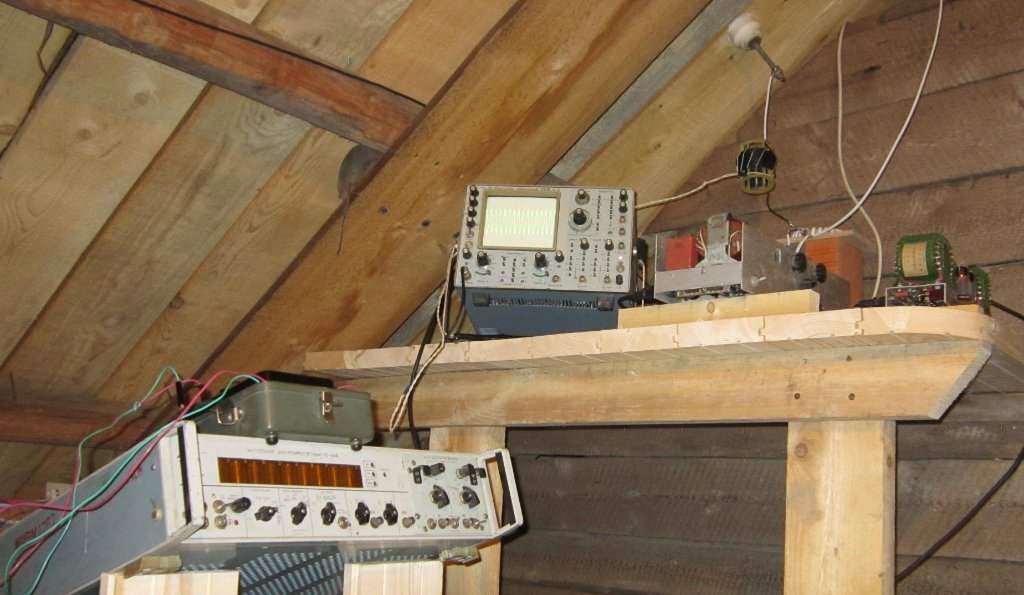

Вчера усомнился в качественной работе синтезатора, затащил на чердак осциллограф С1-99 (классная машина!).
На выходе идеальная синусоида. И тестером Ц-52 померил напряжение на выходе интегратора. Всё в норме.
Посмотрим, как будет в процессе работы....

В процессе работы - нормально.
А то, что ползёт и флуктуирует частота - так в резервном передатчике кварц не термостатирован.

[SergeKomarov]

Надо будет ещё сделать вещание на волне 3 метра, разумеется, с ЧМ и даже стерео.

Вчера нашёл-таки среди многочисленного привезённого имущества самодельный вещательный радиопередатчик на 3-х метровый диапазон. Включил на ненастроенную антенну, лежащую на кровати, и прогулялся по окрестным деревням с приёмником. Слабенько, но слышно.
Сегодня (пишу заполночь, значит, уже вчера) настроил антенну точно на волну 3 метра. Получил КСВ чуть меньше, чем 1,2.
Завтра после обеда поставлю антенну вертикально с западного торца дома, прямо под коньком крыши с вылетом над ней на полметра (фазовый центр на высоте 5 метров над землёй) и запущу вещание параллельно средневолновому.
Проверю, как далеко слышно, прикину нужную мощность, что б до райцентра достать, и буду подавать документы в ГРЧЦ на разработку частоты.

Заодно коли уж разводить модуляцию на два передатчика, подключу старенький компрессор DBX 166 XL.

Если всё хорошо получится, то будет подарок для местной газеты "Борьба" и для районной администрации - новости района в реальном времени и краткий обзор местной газеты. Думаю, не откажутся. Но сначала надо запуститься.

Работаем!

[Alekxp777]

добрый вечер Сергей . тут про фм вещание Вы обмолвились, Вопрос сколько станций в вашем регионе работают, реально народ , что слушает и на что

[SergeKomarov]

про фм вещание Вы обмолвились

В проекте ИРВ освоение ОВЧ ЧМ вещания в диапазоне 84 - 87 МГц у меня оставлено на самую последнюю очередь.
Здесь я это делаю исключительно, чтобы уважить местную администрацию.

сколько станций в вашем регионе работают

Одна. На 102,5 издалека слышно Радио России.

реально народ , что слушает и на что

Читают местную газету "Борьба". - Это новости всего Вожегодского района.
Если в давние времена точка распространения местных сплетен была бабья тусовка у колодца, то сейчас - это единственный магазин на 9 деревень.

Тропинка узенькая вьётся
Среди сугробов, вдоль плетня.
Я прохожу, а у колодца
Судачат бабы про меня.

Поэтому, как официально оформлю ОВЧ ЧМ вещание, подарю настенный приёмник в магазин.

[SergeKomarov]

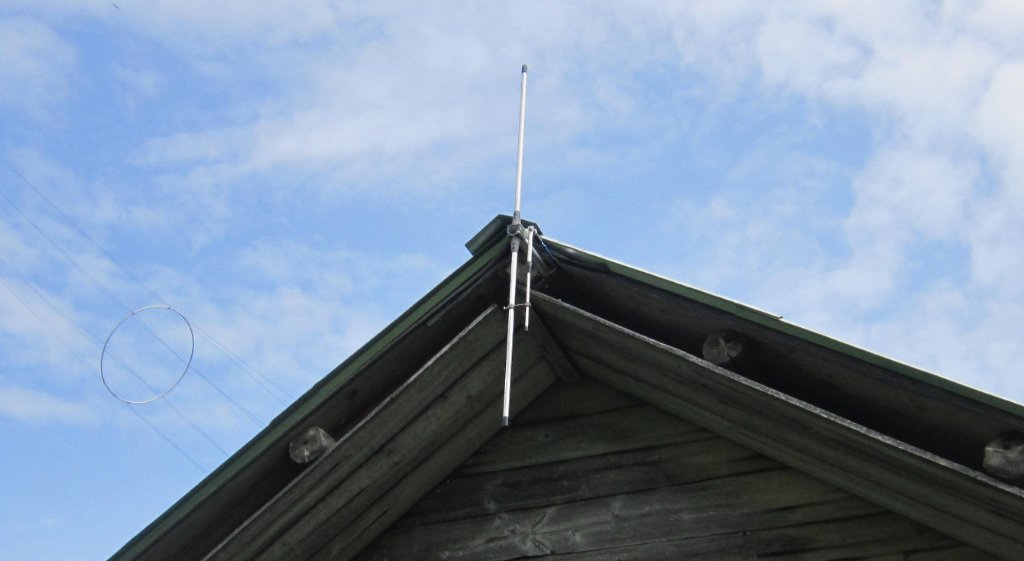

Вот так на коньке над западной стеной дома установил УКВ антенну. Высота над землёй 4,5 метра.

Передатчик 4 ватта.

Все 9 ближних деревень накрываю.

[SergeKomarov]

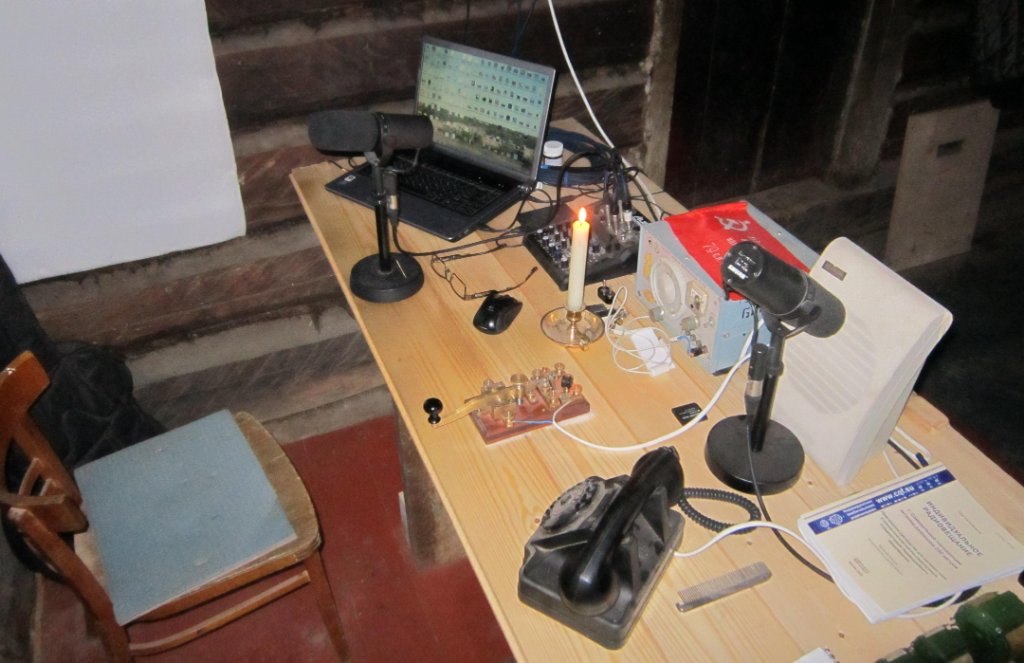

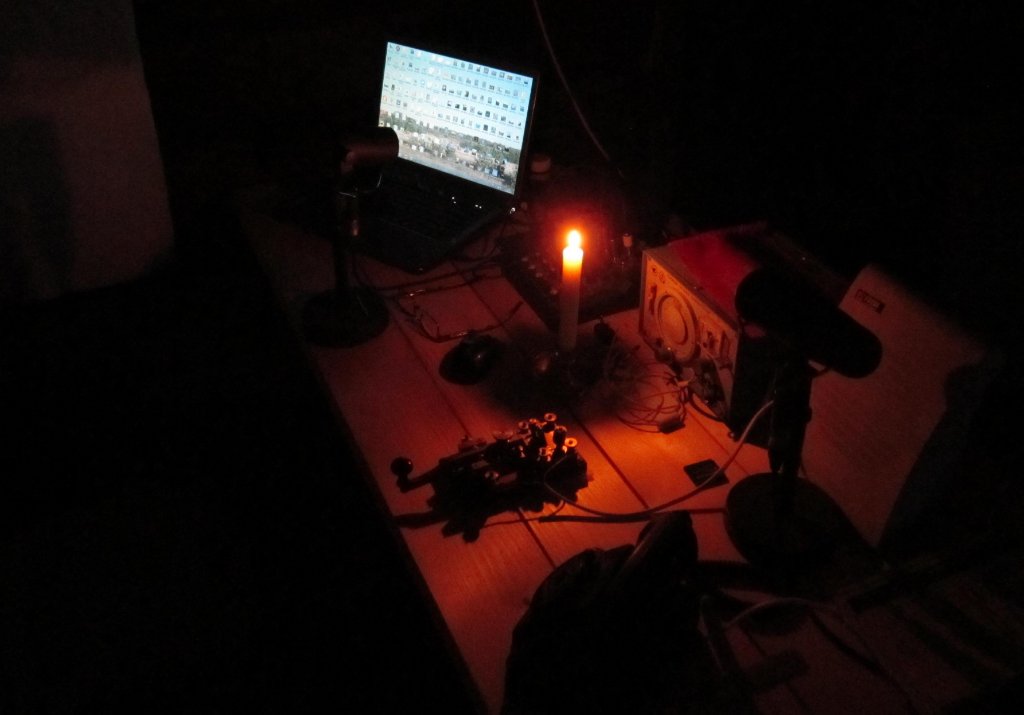

А вот так было три дня назад, когда во время эфира выключили электричество.
Бензогенератор есть (АБ-1-О-230), но пока не установил и не подключил. Много всего делать надо, а руки-то всего одни.....

В ноутбуке - аккумулятор, а передатчик, модулятор и АСК выключились. Чтобы видеть клавиатуру, зажёг свечку.

А это то же самое фото, но со вспышкой.

[SergeKomarov]

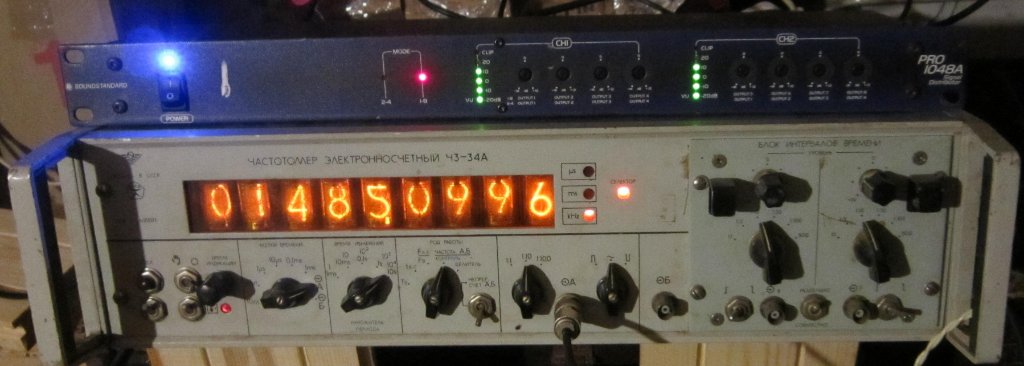

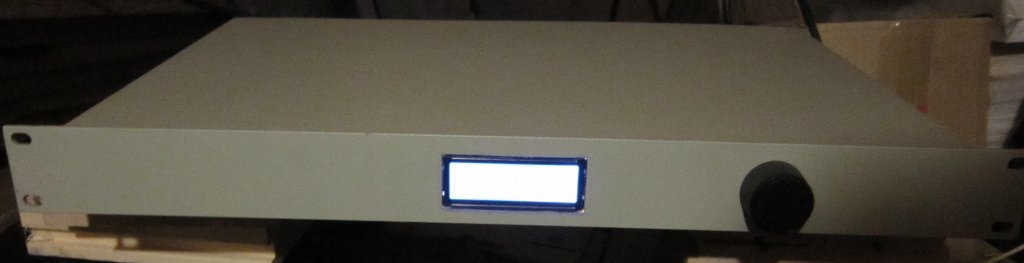

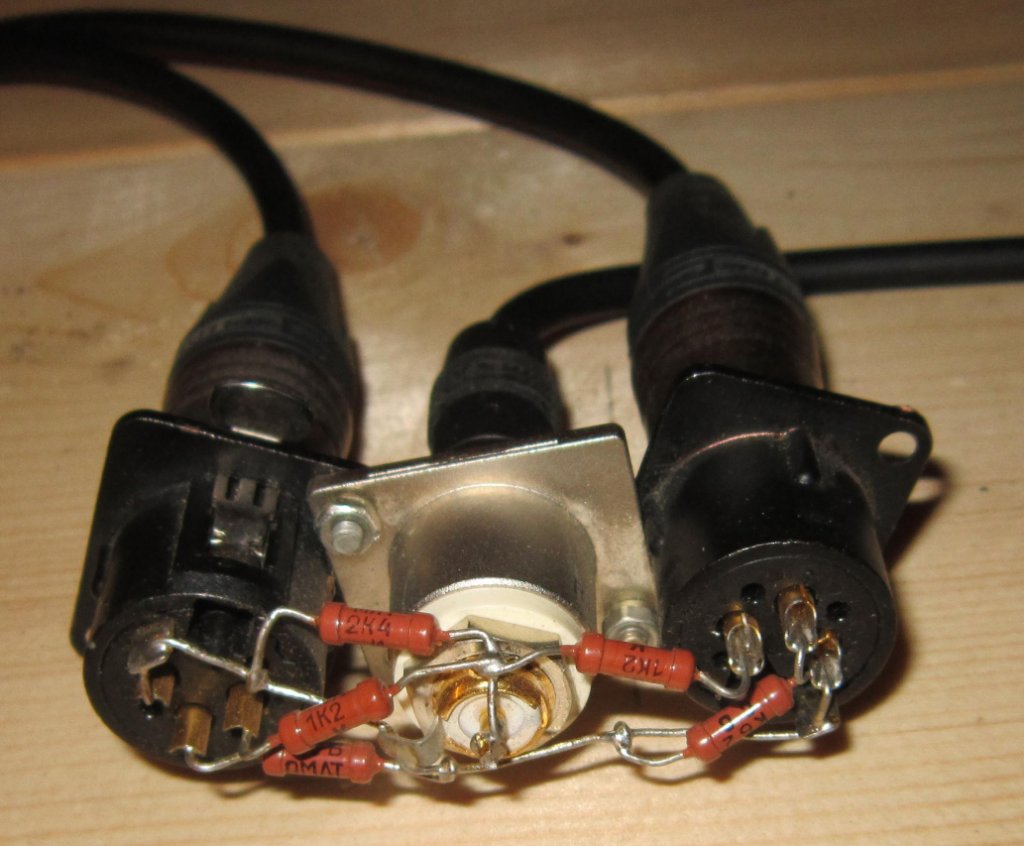

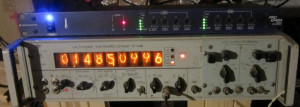

Чтобы раздать сигнал модуляции на два передатчика, применил усилитель-распределитель: два канала - 1 - 4.
Он лежит сверху на частотомере.

На УКВ ЧМ стерео передатчик - пошли оба канала независимо.
На СВ АМ передатчик с других выходов оба канала пришли на сумматор на резисторах и потом на вход АМ модулятора.
