Стационарная вещательная зонтичная антенна диапазона 200 метров

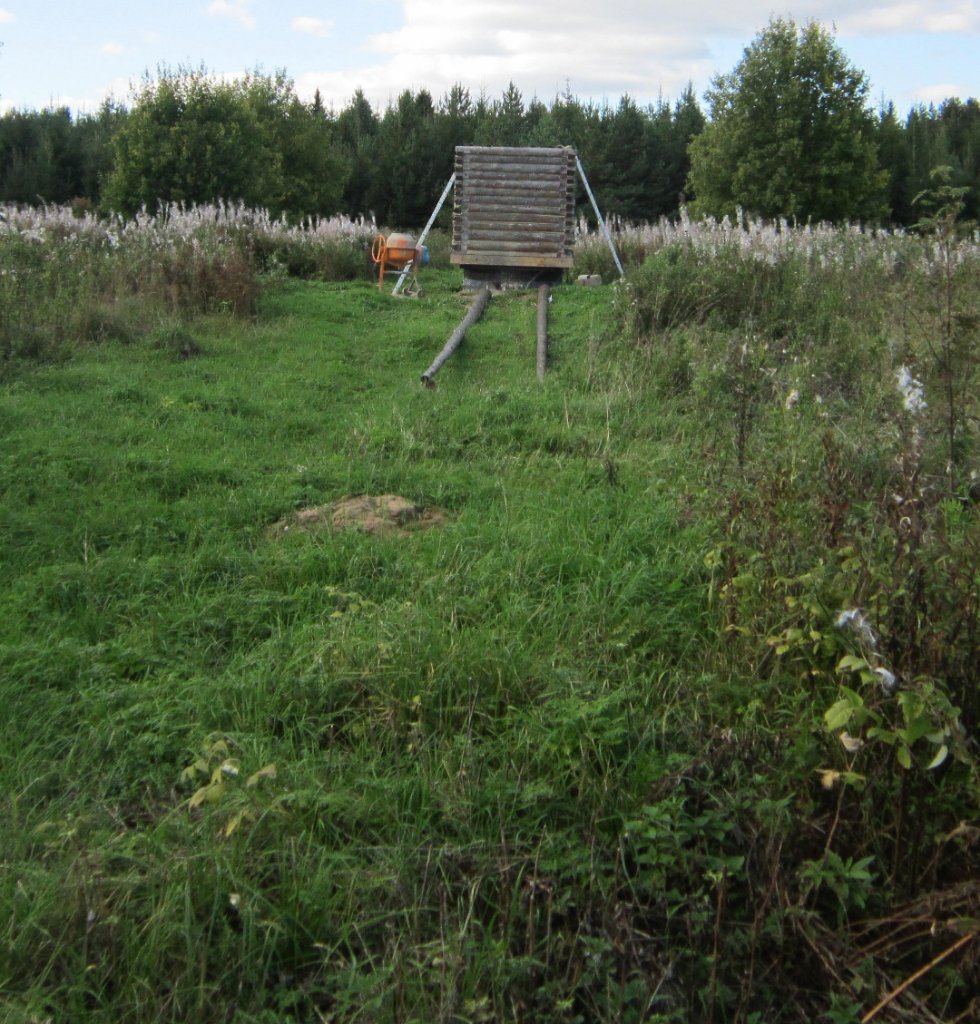

А эта фотография почти с самого дальнего конца прокошенной дорожки.
С расстояния 40 метров. С того места, где будет собираться емкостной зонтик.

АБТ · Сообщение **АБТ** » 06 сен 2025, 12:55

Прикольный ракурс у снимка. Ещё ведро на крышу домика поставить.

АБТ писал(а): 06 сен 2025, 12:55 Прикольный ракурс у снимка.

Согласен. Но, ведро на потолочное перекрытие ставить не буду. Там будет чердак и двускатная железная крыша. Разумеется, заземлённая.

А вот, по всем четырём углам, снизу под срубом, вплотную к бетонным кольцам фундамента, поставить четыре курьих ноги, - планы есть. Ну, чтобы со всех ракурсов была бы Избушка на курьих ножках! Как раз туда встают обрезки бруса 150х150. Будет местная сказочная достопримечательность!

Хотя, и так, мачта в 41 метр на самой высокой точке и четыре яруса оттяжек на 4 стороны, - будет зрелище захватывающее. Громоотвод на всю деревню!

Понятно, что антенну я постоянно заземлю через резистор ПЭВ-100-3,9 кОм. И в параллель ему, для страховки, поставлю разрядник с искрогашением. Прям, рядышком с проходным изолятором.
Вот с этим: Re: Стационарная вещательная зонтичная антенна диапазона 200 метров

Сегодня посчитал раствор между ногами Л-образной стрелы. Разметил на местности и вбил колышки.
Ждём, когда освободится Костя, привезёт из леса две лесины по 13 метров.
Тогда по ним можно будет разметить и сварить оба поворотных шарнира из 50-х полутораметровых уголков. Потом примерить их по месту на земле и откопать шурфы для бетонирования.

Ну, а пока занимаюсь всякой мелочёвкой. Жалко, время с хорошей погодой по-пусту уходит.

Ну, нет у меня машины, чтобы можно было самому из леса два нужных сухих ствола приволочь.
Бензопила - есть и размер знаю, какой нужен. Сверху миллиметров 60-70. Снизу 150 - 160. Длина 13 метров. Две штуки. Ёлки, засохшие на корню.
На все работы нужны вторые руки. А с этим - беда.

Пока тепло и солнечно, приступил к раскладке деталей антенны на поляне под открытым небом.

Погода ждать не станет.

Недостающие детали и материалы заказал. Надеюсь, успеют до снега.

Ещё комель у лесины обтёсывать и в подъёмный шарнир вставлять.
И верхушку обтёсывать и вставлять в нижнюю 80 мм секцию дюралевой мачты.
Обмерил верхушечку лесины, надел на кончик трубу и помаленьку начал тесать.
Должна зайти внутрь на 0,8 метра. До утолщения с сучками.
В общем, дел хватает!

В планах на этот полевой сезон:
1. Собрать и поднять антенну.
2. Сделать крышу на избушку.
3. Прорезать в срубе проём и навесить дверь.
4. Соединить стальными полосами глубинное заземление с рамой и заземлить антенну.

Переводить вещание в избушку буду на следующий год. Сейчас не успею.

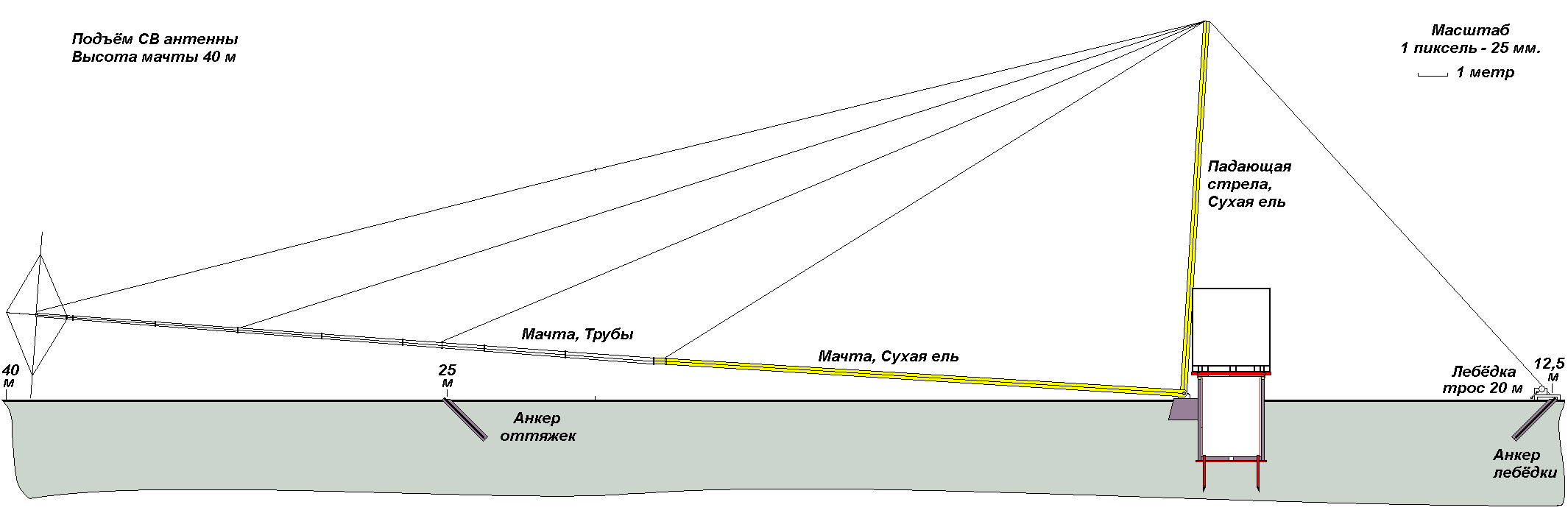

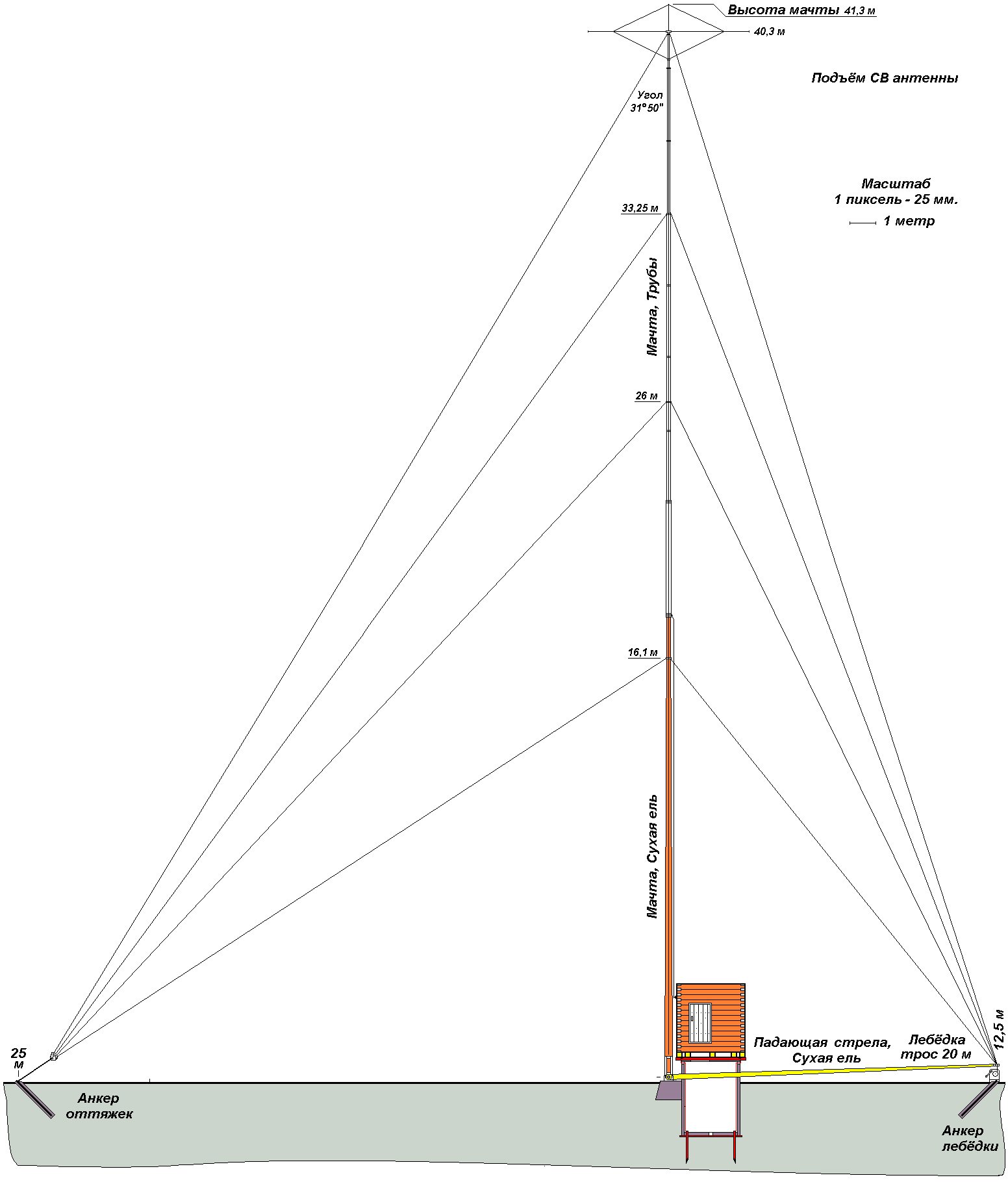

Вот как хочу сделать.

Луга · Сообщение **Луга** » 10 сен 2025, 00:12

Для подъема 12-метровой падающей стрелы понадобится ещё одна, метра 3-4, падающая стрела...

Луга писал(а): 10 сен 2025, 00:12 понадобится ещё одна, метра 3-4, падающая стрела...

Не понадобится. Я её верёвкой с крыши избушки подниму. С высоты 3,5 метра. Верёвка, правда, толстая потребуется. Есть такая.
А перед этим, вдвоём с приятелем, оторвём её от земли, подняв руками на высоту своего роста и подставим палку.
Дальше - один - сверху тянет за верёвку, второй - снизу поднимает руками, а потом толкает, подставляя алюминиевую лестницу, как подпорку.
А как до 45 градусов поднимем, подопрём лестницей, перекинем верёвку через избушку и будем тянуть с другой стороны, уже стоя на земле.
Ну, а чтобы она, перевалив через вертикаль, не упала бы на нас, вытравлю трос лебёдки на 12,5 х 1,41 = 17,6 метра, привязав его к концу падающей стрелы. А чтобы она назад не завалилась, подвяжем подъёмную верёвку к лежащей мачте. Разумеется, перед подъёмом всей конструкции эту верёвку надо будет отвязать (пока узел на уровне земли).
А чтобы перекидывать через верх стрелы подъёмные оттяжки - с крыши избушки поставлю лестницу высотой 12,5 - 3,5 = 9 метров. Реально, хватит и 7,5 метра (раздвижная алюминиевая), а дальше, привязавшись к стреле монтажным поясом и стоя на предпоследней ступеньке, как раз руками до верхушки достану. Перекинуть оттяжки по одной через верх - невелико усилие.

Ну, как, по моему описанию, воображение нарисовало картинку?

Более лёгкую мачту (21 метр) мы вдвоём поднимали без падающей стрелы, перекинув верёвку через крышу дома.
Подробности и фотки тут: Re: Антенна для экспедиционной радиосвязи на КВ

Луга · Сообщение **Луга** » 10 сен 2025, 09:31

Ну так избушка и лестница и будут играть роль падающей стрелы...

Луга писал(а): 10 сен 2025, 09:31 Ну так избушка и лестница...

Кхе-кхе.... Вообще-то рычаги совсем другие и ничего не падает, поднимая другой рычаг.
Ну, да, ладно... Не принципиально.
Работаем!

нитрат

Наверно еще как-то надо подтягивать боковые оттяжки ,чтоб стрела не свалилась в бок?

нитрат писал(а): 10 сен 2025, 10:23 чтоб стрела не свалилась в бок

Стрела в бок свалится не может. Она Л-образная и у неё между ног при подъёме проходит избушка.

Я ж выкладывал чертёж двумя страницами ранее. Вот тут правая картинка.
Re: Стационарная вещательная зонтичная антенна диапазона 200 метров

нитрат

Извините,стрелой назвал мачту антенны,у ней есть парусность и может сдуть ветром.

Мачта антенны имеет штатные оттяжки на 4 стороны. На каждую сторону - 4 яруса.
Западные оттяжки при подъёме прикреплены к верхушке падающей стрелы (разумеется, не полной длиной).
Восточные оттяжки, перед подъёмом, предварительно отмеренной длины, уложены непересекающимися петлями на земле, под мачтой, а своими концами прикреплены к своему анкеру.
Северные и южные оттяжки (боковые) уложены по земле с небольшим провисом и штатно закреплены на своих анкерах.

При подъёме плоскость мачты и боковых оттяжек поднимается вся целиком. И мачта ими зафиксирована весьма жёстко. Небольшой провис оттяжек нужен, чтобы при подъёме из-за неровности земли (неплоскостности в горизонтали) не возникло натяжение какой-либо оттяжки и перекос мачты.

После подъёма, подъёмные оттяжки, по одной, и с сохранением натяжения, переносятся с верхушки уже "упавшей" стрелы, и крепятся к западному анкеру. Работа несложная, но требует высокой степени внимательности и аккуратности. Каждую оттяжку переносят два человека! Не дай Бог, один споткнётся - другой перехватит оттяжку. И при креплении оттяжки к анкеру - один её держит, а второй привязывает. В одиночку работать с оттяжками КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО!

После того, как все оттяжки штатно закреплены к своим анкерам, начинаем их натягивать, выравнивая вертикальность мачты. Начинаем с нижнего яруса. И здесь тоже с каждой оттяжкой работают два человека. Один - держит оттяжку, второй - натягивает и фиксирует на натяжном устройстве.

К этим двум работам (перенос подъёмных оттяжек на свой анкер и выравнивание мачты) я не допускаю ни студентов, ни кружковцев. Только спокойные и серьёзные взрослые мужики.
И ещё. Важно.
Все мобильные телефоны и другие гаджеты должны быть выключены и оставлены в доме.
По закону подлости, кто-то обязательно позвонит и человек, по привычке, ответит на звонок и забудет про то, что он участвует в подъёме антенны и от его внимательности зависит не только успех дела, но и, возможно, жизнь товарищей. Современная молодежь, воспитанная до 18-и лет во вседозволенности и неприкасаемости ("онижедети"), к ответственным работам непригодна. Мало того, у них вообще отсутствует понятие ответственности. Наобщался со студентами вдоволь. Подавляющее большинство способно выполнять только простые задания, неисполнение которых или ненадлежащее исполнение не влечёт за собой никаких последствий. Воспитали, блин, поколение....

Прототип этой антенны высотой 28 метров поднимали летом 2019 года на Балашихинском радиоцентре под Москвой (директор и главный инженер радиоцентра - мои друзья).
Вот здесь есть фотка в процессе подъёма и куча ссылок на фотографии и на статьи по той антенне. Очень интересно!
Именно там был отлизан на практике процесс подъёма. Достаточно четверых человек.
Передающая разборная зонтичная антенна диапазона 140 - 200 метров.

Кстати!
Именно та, 28-метровая антенна, с немного укороченными секциями (до общей длины 23,5 метра) применена здесь в качестве верхней части антенны. Она была привезена в деревню в 2020 году и до сего дня лежит у меня на чердаке. Сейчас, помаленьку, достаю и, неторопясь, собираю.

нитрат

Спасибо за четкую инструкцию по монтажу такой мачты!

Пожалуйста!
Я эту инструкцию сейчас сформулировал не только сюда. Она пойдёт в мою большую статью по этой антенне с описанием, достаточным для её повторения на студенческих радиостанциях в институтах, колледжах и радиокружках по всей стране.
Так, что, это Вам спасибо за хорошие вопросы! Помогаете писать статьи!

Немного об инструментах, которые помогают строить антенну.
Ну, бетономешалка здесь уже фигурировала.

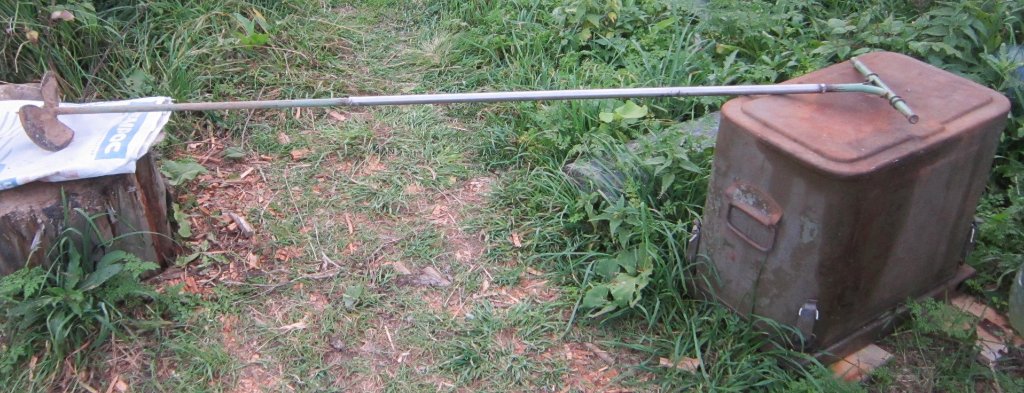

Садовый бур диаметром 200 мм с надставленной ручкой до 2-х метров упоминался. А вот он в живую:

Справа он лежит своей ручкой на бензогенераторе АБ-1-О-230.

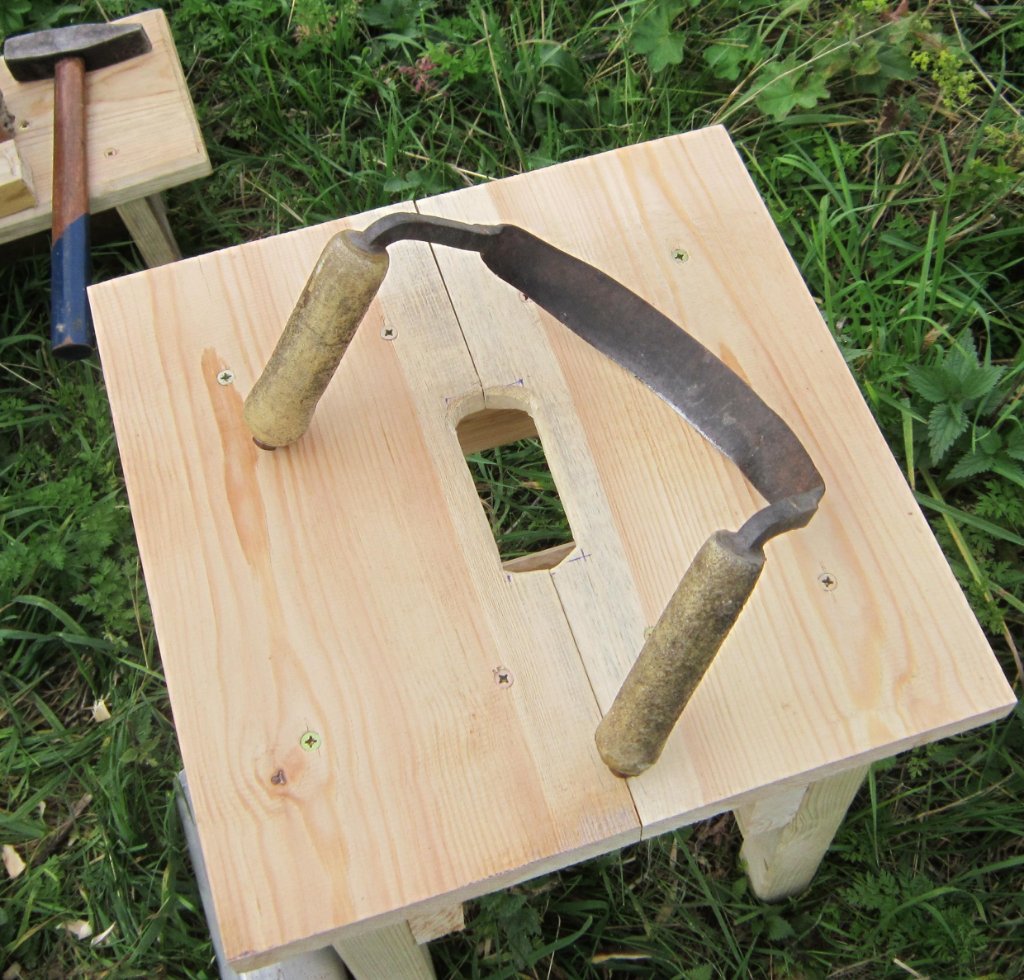

И ещё очень нужный и эффективный плотницкий инструмент. Струг. Иногда его называют Скобель. Изогнутый кованый нож с двумя ручками.
Им удобно и кору с брёвен срезать (ошкуривать) и подтёсывать брёвна в нужный диаметр. Очень эффективный инструмент.

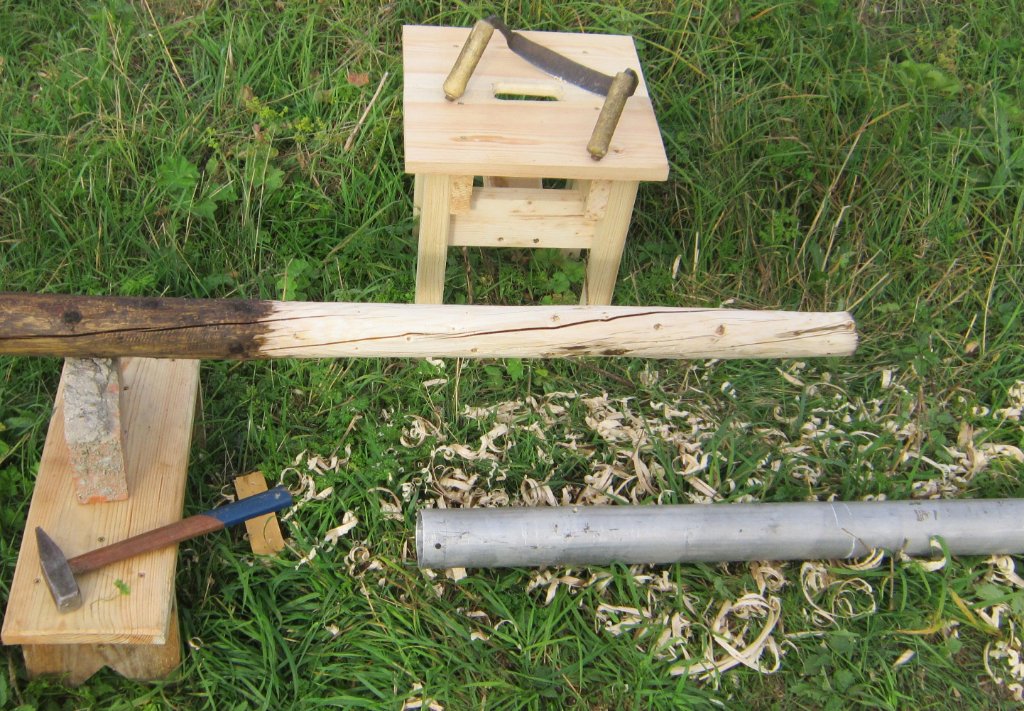

С помощью струга я обтесал верхнюю часть 18-и метровой лесины (18350 мм), чтобы она вошла в нижнюю 80 мм секцию дюралевой мачты на 0,8 метра. До утолщения.
Аккуратно, плотненько подогнал.

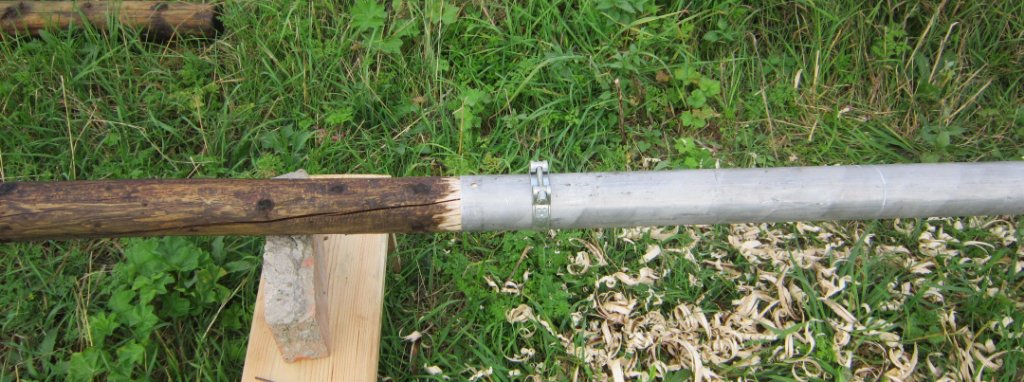

Вот и вошло:

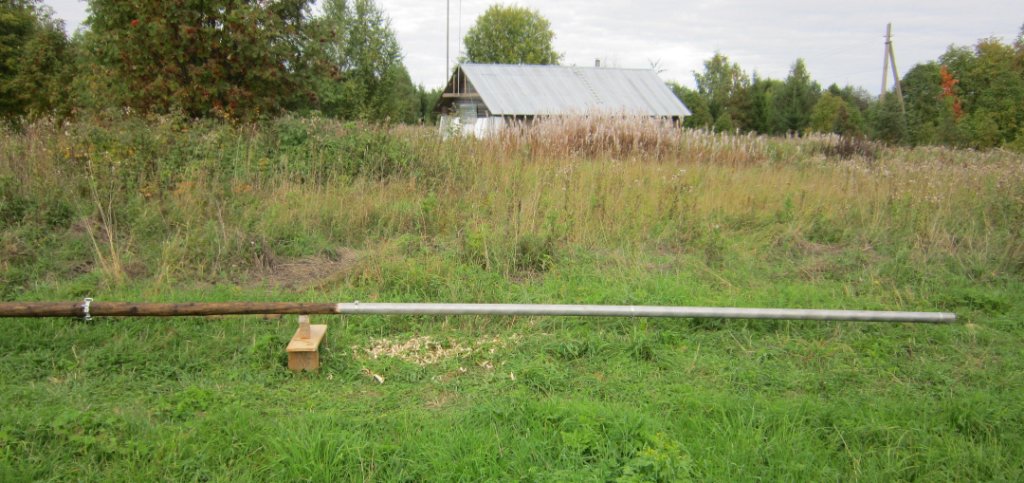

А это общий вид. Длина трубы 4,5 метра.

Слева, на лесине, силовой хомут с четырьмя резьбовыми карабинами. К ним будет крепиться нижний ярус оттяжек.
На заднем плане - мой дом. Высота травы впечатляет! Иван-чай здесь растёт как сорняк.

На ночь снял трубу и промазал деревяшку антисептиком.
Завтра утром, в обед и вечером промажу ещё и послезавтра с утра - отработкой.
Тогда уже буду штатно собирать.

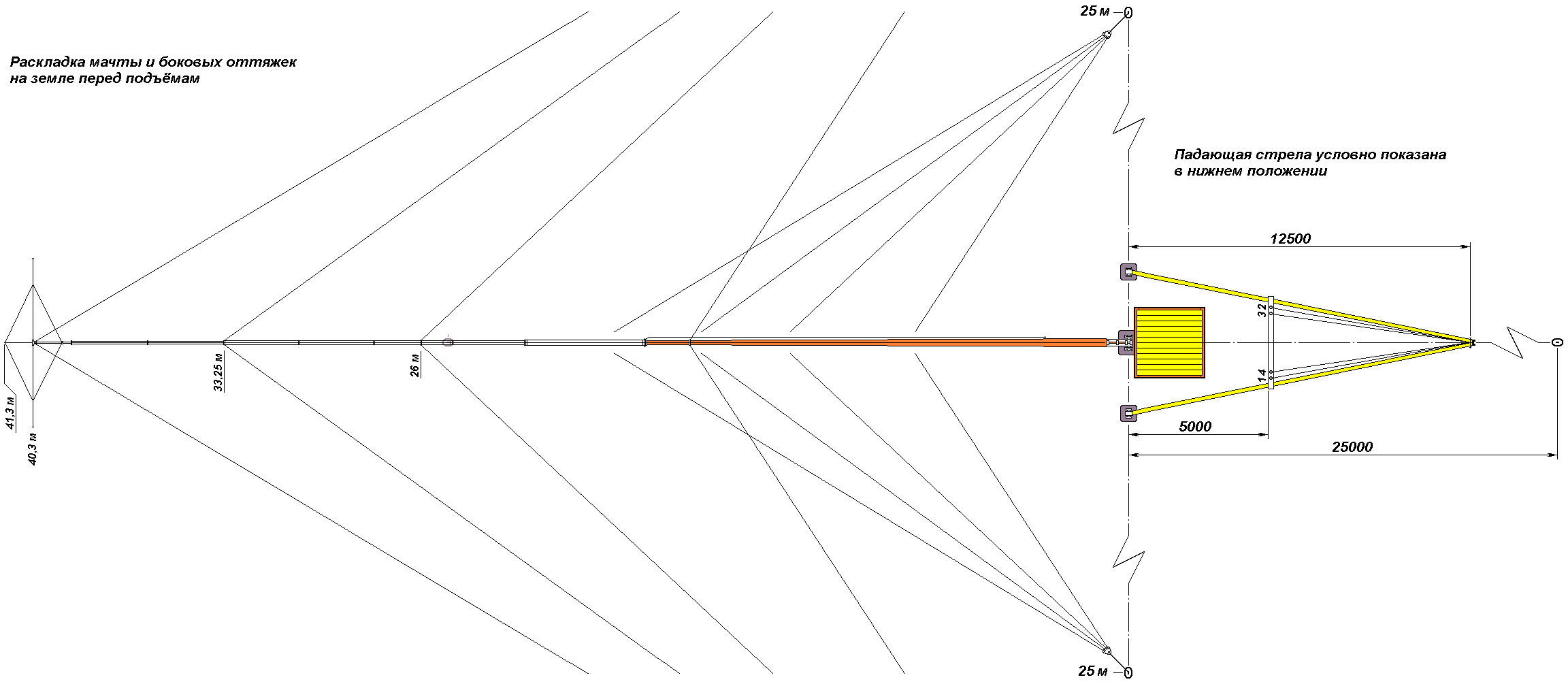

Нарисовал в плане раскладку мачты и боковых оттяжек на земле перед подъёмом.

Чтобы сократить пустые поля на рисунке, условно показал зигзагами 25 метровые отступы от центра мачты до анкеров оттяжек.

Надеюсь, понятно?
