Информация и рапорты о приёме Радиоканала "Зелёный глаз"

[SergeKomarov]

Начал праздничную передачу, посвящённую 8 марта.
И это не только международный праздник предоставления женщинам равных прав с мужчинами.

В этот день произошло и весьма серьёзное событие:

75 лет назад, 8 марта 1950 года заместитель председателя Совета Министров СССР, маршал
Климент Ворошилов официально заявил о наличии у Советского Союза атомного оружия.
Которое предотвратило нападение США на СССР, тем самым сохранив миллионы жизней...

В том числе, благодаря появлению ядерного паритета, пришли в этот мир дети послевоенных поколений.
И я тоже родился под мирным Российским небом летом 1953 года.

[SergeKomarov]

Заменил ВЧ согласующий трансформатор (на ферритовом кольце) на выходе передатчика.
На время переключения закоротил антенну на землю, чтобы статика не накопилась. На дворе - ветер и мелкий сухой снег.

А стал включать, забыл снять КЗ перемычку.
Гляжу, передатчик по другому строится, хотя, так быть не должно. Трансформаторы-то близкие по параметрам.
Короче, пока крутил ручки, начал шить анодный переменник. А потом и всё пропало.

Поставил резервный передатчик. Мощность 46 Вт. Ещё со старым синтезатором. Включил, настроил, работает.
Вышедший из строя передатчик заберу в Москву. Продолжать вещание буду на резервном.

Дома его отремонтирую. Заодно и цепь накала выходных нувисторов переделаю.
Что-то ему тут не везёт. То мышка залезла, то я включил на КЗ вместо антенны.


Сегодня вечером эфир будет.

[SergeKomarov]

Если у кого-то есть чем, замерьте точно, до герца, рабочую частоту передатчика.

В идеале, конечно, снять спектрограммы. Вот, как здесь: https://rt20.getbb.ru/viewtopic.php?f=1 ... &start=250

[Дикий Кот]

Что-то ему тут не везёт.

Думаю, что это повод предусмотреть защиту от высокого КСВ на выходе.

[SergeKomarov]

Чтобы стакан не разбился при падении на кафельный пол, его надо покрыть слоем резины.
А.... может, лучше, его просто не ронять?

Элементарная невнимательность и желание сделать побыстрее.
Хорошо, что два года назад привёз сюда резервный передатчик.
И разъёмы у обоих унифицировал так, что переставить - дело трёх минут.

[Дикий Кот]

Уж если Вы - опытный инженер, и то на таких мелочах попались, то те, кто будут повторять этот передатчик и строить свою АФС, с гораздо большей вероятностью могут нарваться. А лампы в передатчике, как я понял, достаточно "нежные", пусть и не как транзисторы, но всё же.
Аналогия со стаканом специфическая. Так можно логически подойти к тому, что, например, при езде на мотоцикле ни шлем ни прочая защита не нужны.

В идеале, конечно, снять спектрограммы. Вот, как здесь: https://rt20.getbb.ru/viewtopic.php?f=1 ... &start=250

Интересно, насколько точный и стабильный там опорный генератор.

[SergeKomarov]

Уж если Вы - опытный инженер, и то на таких мелочах попались,

Тут дело не в опыте. Это невнимательность. Мне ж уже скоро 72 года.
А после 12-и часового наркоза при АКШ внимательность понизилась. А за год до АКШ был ещё ковид.
Да и на первом слёте моего КСП (весна 1988) был несчастный случай - тогда я всю ситуацию, что ещё можно было поправить, вытащил на своём самообладании (я просто задавил в себе все чувства и эмоции, взял ответственность за ситуацию на себя, и насколько это было возможно, разрулил, недопустив самосуда над хвостами-раздолбаями, свалившими дерево ночью среди палаток), но после этого некоторых малознакомых людей перестал узнавать. Они ко мне приходят, я с ними общаюсь, но не могу вспомнить, кто это. Вот такой симптомпчик после очень сильного стресса, который я подавил силой воли.

те, кто будут повторять этот передатчик и строить свою АФС, с гораздо большей вероятностью могут нарваться

Надеюсь, у молодёжи не было в жизни столь тяжёлых стрессов, после которых страдает психика. А наркоманы или алкаши, полагаю, радиотехникой не интересуются. У них свои "игрушки".

лампы в передатчике, как я понял, достаточно "нежные", пусть и не как транзисторы,

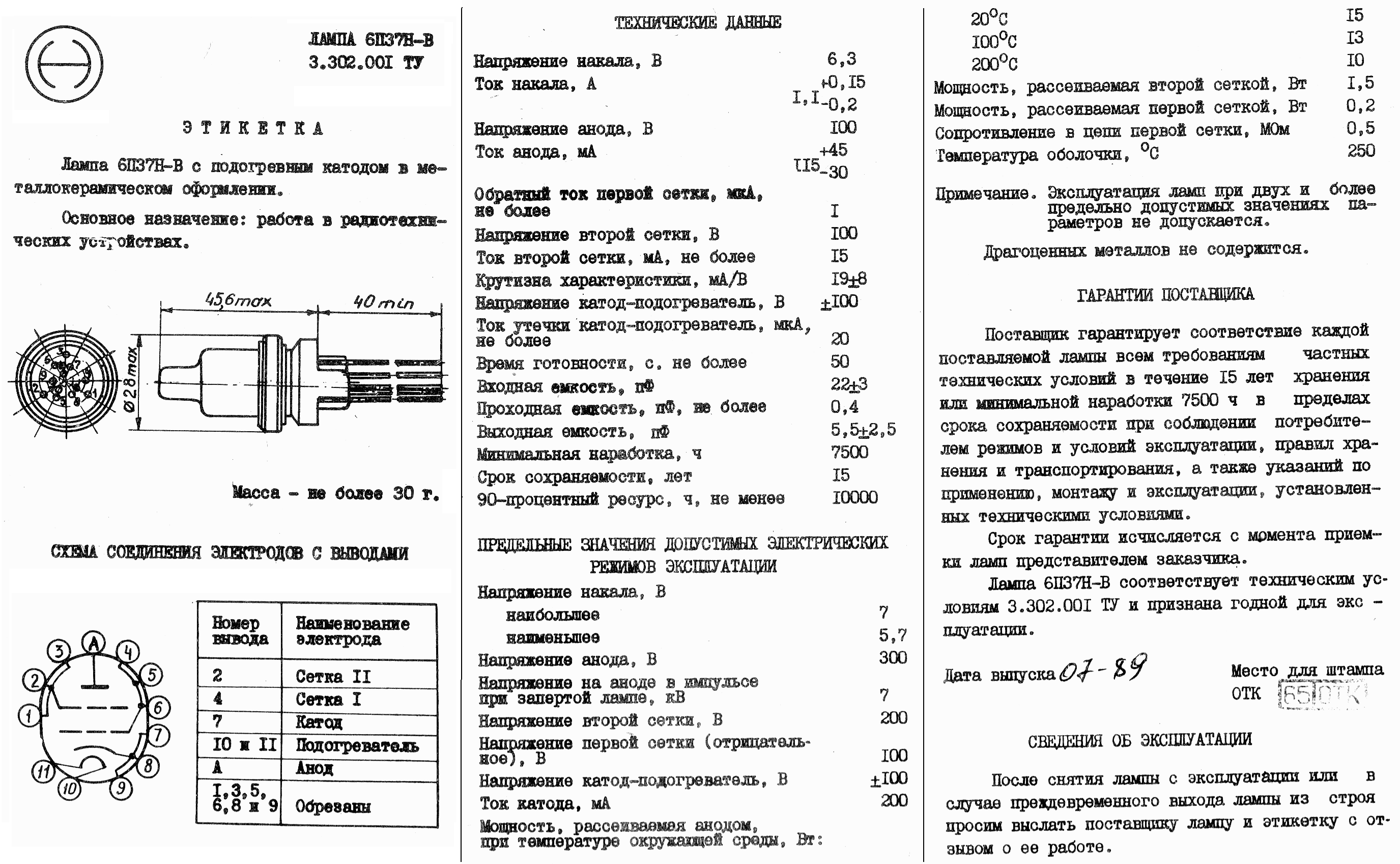

Да, у всего ряда металло-керамических генераторных тетродов экранирующая сетка слабая.
Вот этот ряд: 6П37Н-В, ГУ-70Б, ГС-36Б, ГУ-74Б.
Впрочем, в этом передатчике без какх-либо дополнительных изменений можно заменить 6П37Н-В на 6П44С. Просто поставить керамические панельки и вставить стеклянные лампы. Даже в конструктив все войдёт.

Интересно, насколько точный и стабильный там опорный генератор.

Они говорили, что опорник привязан к рубидиевому стандарту частоты. А это где-то минус 11 степень. То есть, гарантированно 11 точных знаков.

[SergeKomarov]

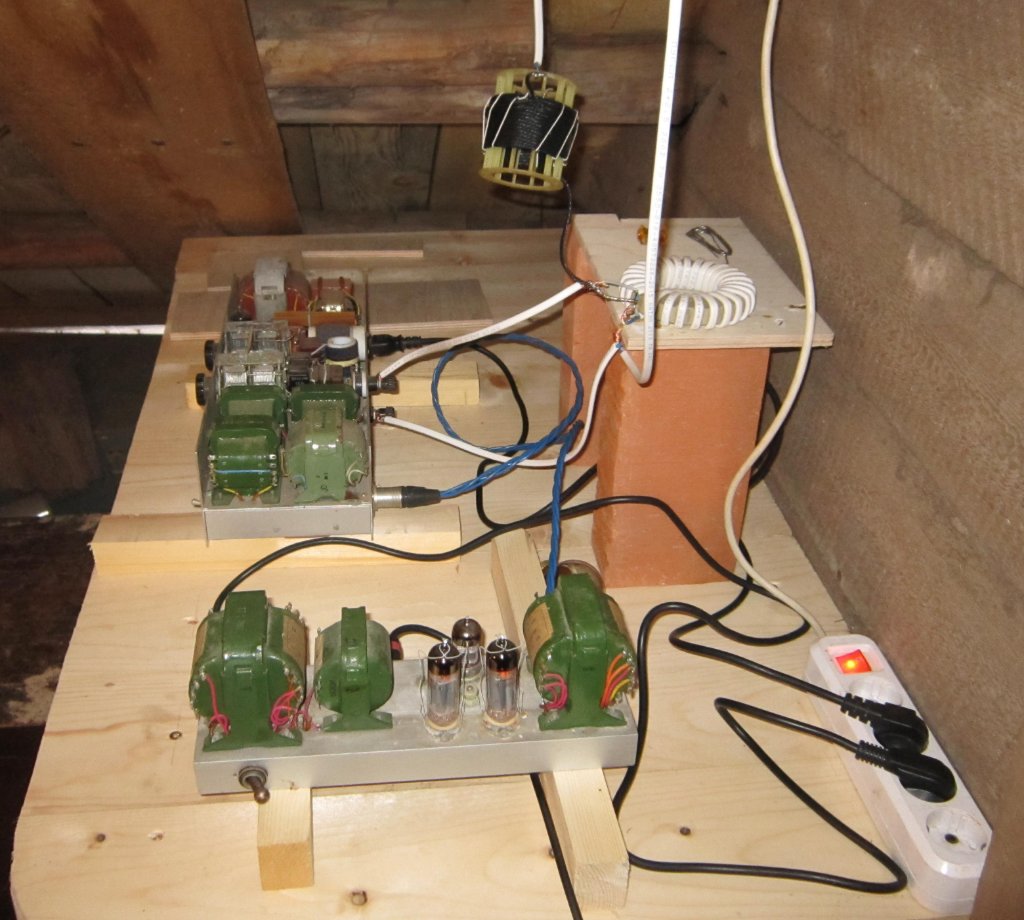

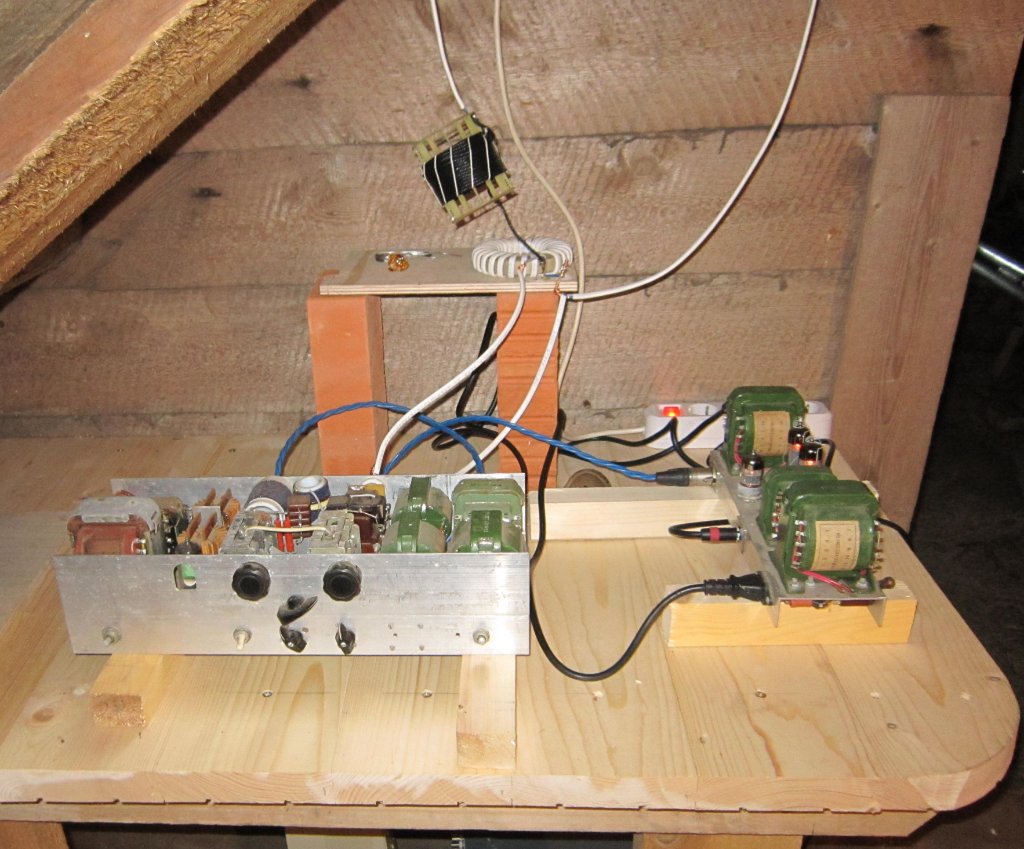

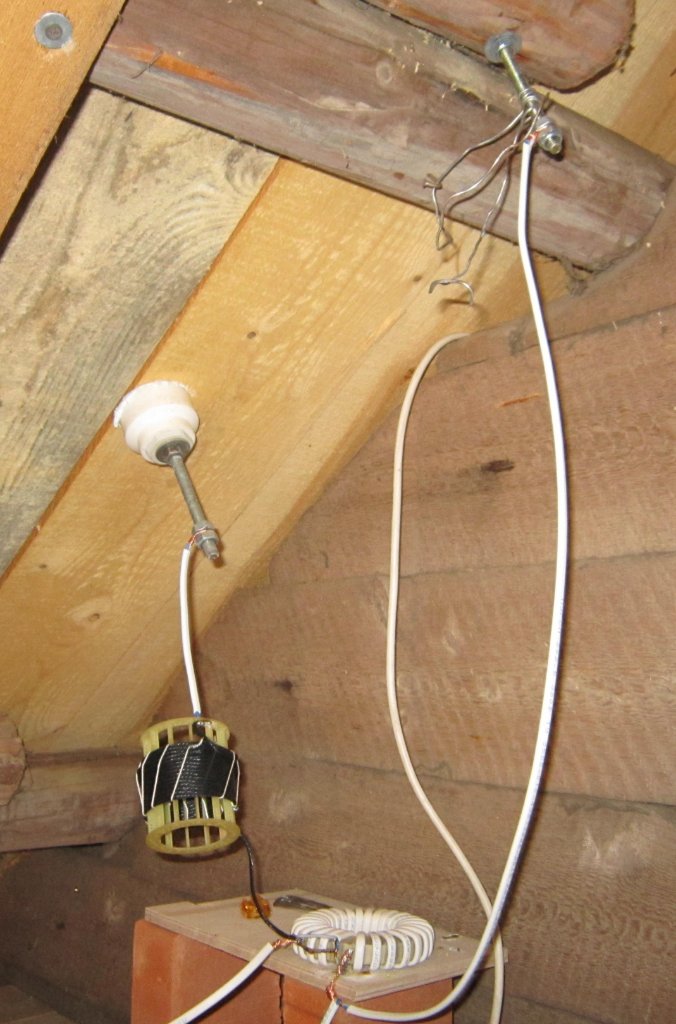

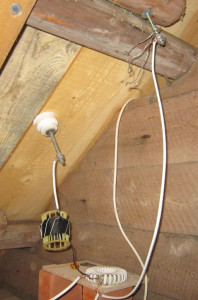

Отфотографировал резервный передатчик. Ну, вообще, всё, что размещено на столе под проходным изолятором связной антенны.
Передатчик, модулятор, согласующий трансформатор (не стал менять, коли не покатило) удлинительная катушка.
На третьей фотке проходной изолятор и штырь заземления от металлической крыши. На нём прикручена замыкающая перемычка.

Резервный передатчик мощнее. 46 Вт. Хотя, должно было бы наоборот. 50 - основной, 46 резервный. Но получилось, что основной выдал лишь 39 из-за моей ошибки в расчётах. Схема выходного каскада у них почти идентичная. Выходные лампы те же. 6П37Н-В.

Ну, повезло мне купить их на Митинском радиорынке аж 60 штук - три коробки в родной упаковке и с этикетками. Давно.... Может, лет так 15 назад. За дёшево. По 166 рублей за штуку получилось.

Я тогда выбирал, какие лампы поставить на выход к синтезатору. 6П15П выдали максимум 5,5 Вт с двух. Был у меня такой передатчик...
И остановился на радиолампах для кадровой и строчной развёртки кинескопных телевизоров. Они импульсные, с большим током катода, относительно низковольтные (450 вольт), малое остаточное напряжение на аноде при импульсе (менее 50 вольт). Ну, просто замечательные параметры!
Смотрел на 6П45С - у неё отдельный вывод лучевых пластин. Они не соединены с катодом. Но она мощновата для повторения в радиокружках - блок питания слишком "тяжёлый" получается. А гляжу по справочнику, есть ещё мощный тетродный нувистор и тоже для строчной развёртки и тоже импульсный!!! Начал его искать и нашёл продавца. Купил у него всю партию. Мне очень понравился их ресурс.

Правда, я так до сих пор и не узнал, в каких это телевизорах или телевизионных мониторах он применялся. В бытовых телевизорах его точно нигде не было. Вероятно, в каких-то специальных мониторах.

Потом попробовал работу с моим синтезатором импульсные лучевые тетроды с лучевыми пластинами, соединёнными с катодом.
Поставил два лучевых тетрода 6П43П и получился замечательный 10-ваттный передатчик. Прекрасная конструкция! Отлично работает!
Вот он (там четыре страницы): https://www.cqf.su/technics/transmitter-10W-p1.shtml

И ещё обратил внимание, что у 6П37Н-В есть почти точный аналог в стекле - 6П44С. Ну, да, у него лучевые пластины соединены с катодом. Но, как показала практика для моего применения это не принципиально. Вот так состоялся выбор выходной лампы и появился 50-и ваттный передатчик.

Заберу в Москву, отремонтирую, долижу и опубликую для повторения в радиокружках в обоих вариантах: на 6П37Н-В и на 6П44С.
Должен очень хорошим получиться.

А модулятор к нему вот этот: https://www.radiostation.ru/home/usilitel-stud.html
На вход подаётся сигнал 0,775 В от стандартного микшерного пульта через сумматор стереосигнала на резисторах.
Вообще шикарная конструкция модулятора получилась!

[SergeKomarov]

Меня принимают в Подмосковье на серьёзную аппаратуру с высокой стабильностью частоты.

Владимир потерял пароль от этого форума и от форума rt20. Написал мне почту.

> по светлому ничего не было видно и момента включения тоже.
> А вот в 19:10 сигнал появился на 1484.997 кГц и помаленьку плывет
> вверх как будто. Чуть позже пришлю картинку как достаточно прорирсуется.

Ждём-с!

[SergeKomarov]

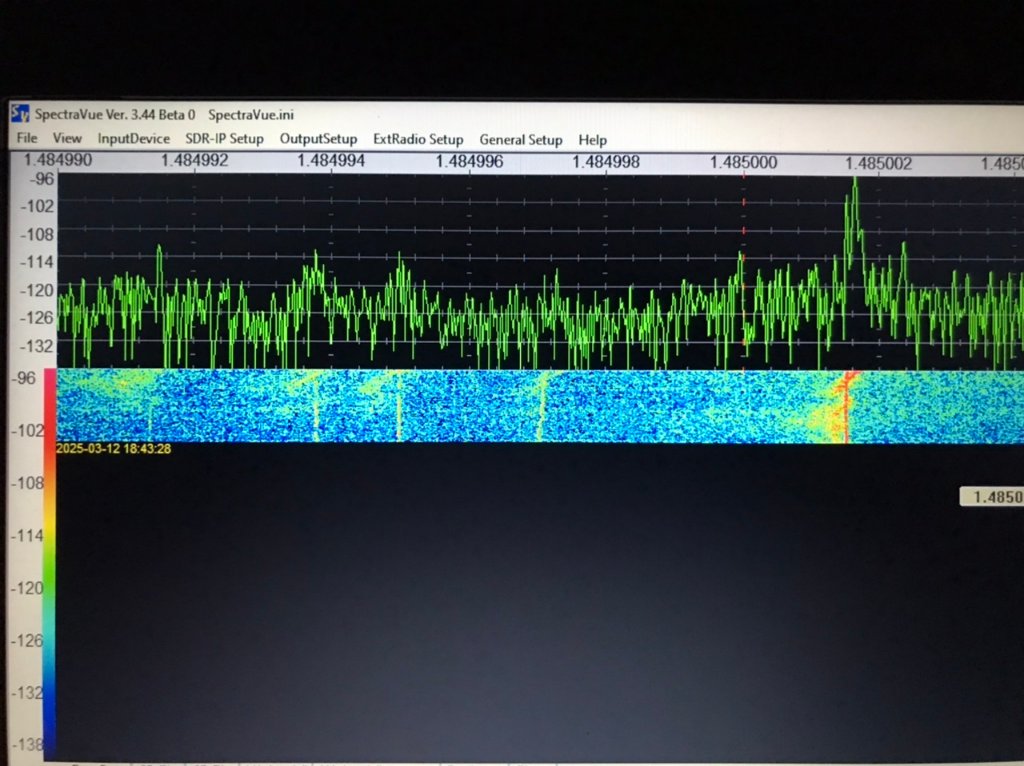

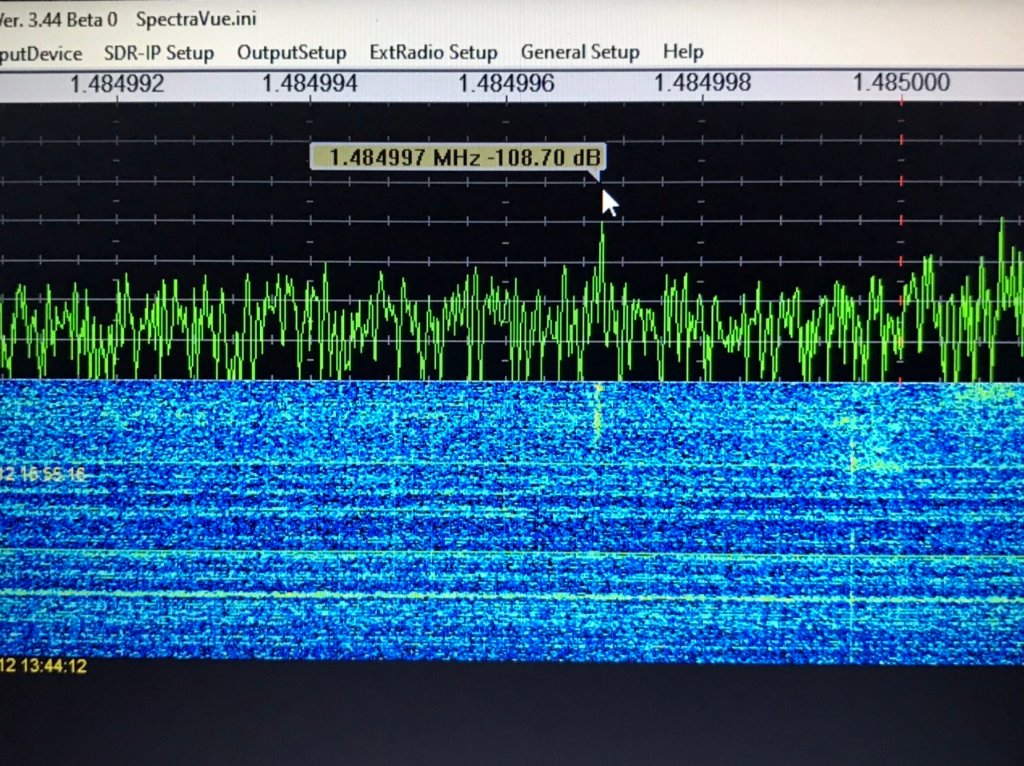

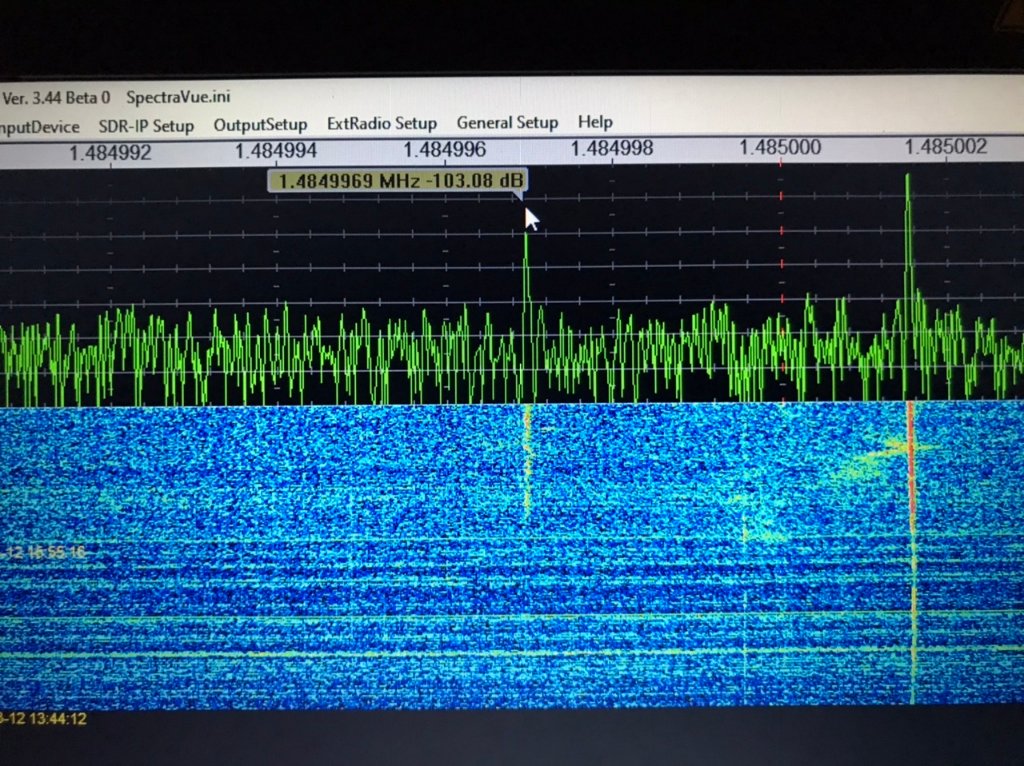

Ну, вот, первые спектрограммы. Присланы в 19:36 ; в 19:55 и в 20:47 с комментарием:

> Всё хорошо, частота стабильна и сила помаленьку растёт

[SergeKomarov]

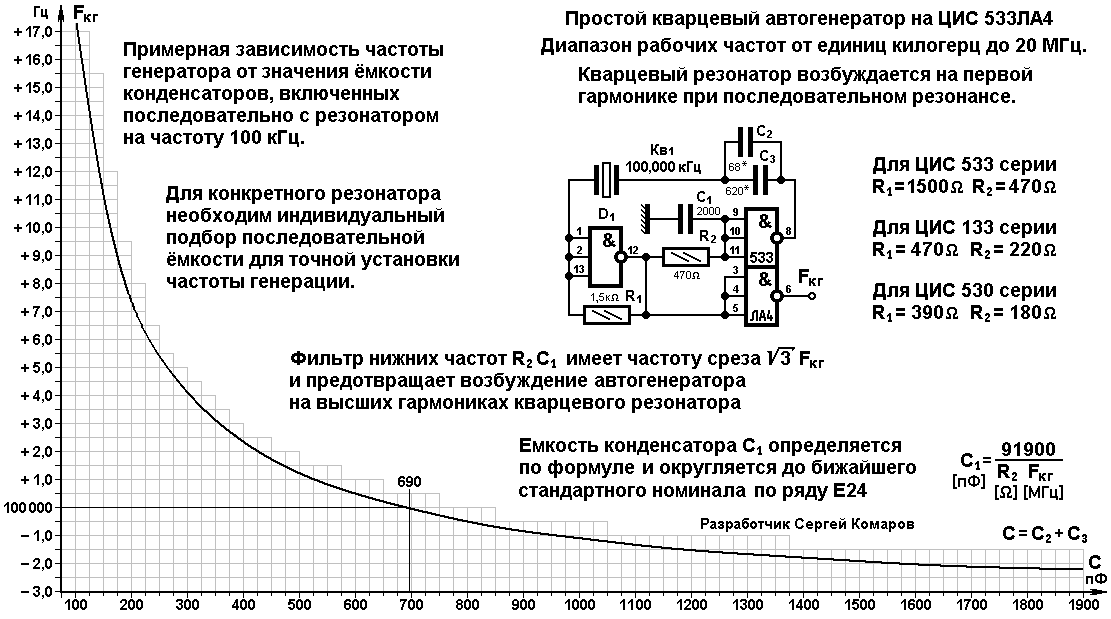

Опорный генератор в старом синтезаторе (в резервном передатчике) вот такой.

[SergeKomarov]

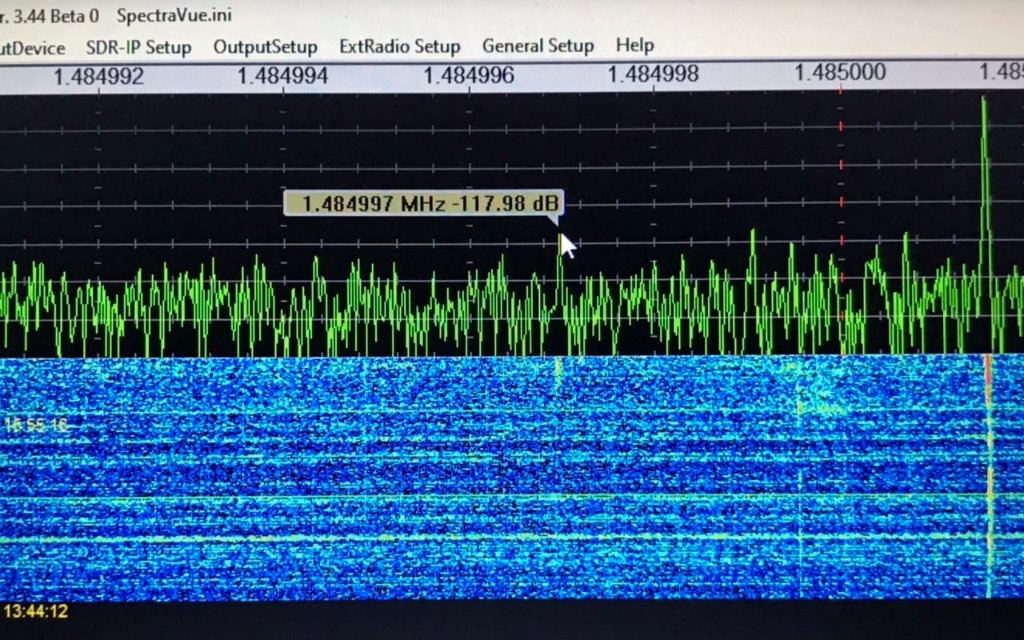

К ночи ближе температура на чердаке понижается, частота идет вверх. Сейчас 1.4849971
Оно ж понятно, в старом синтезаторе (в резервном передатчике) опорник не термокомпенсированный.

[Дикий Кот]

опорник привязан к рубидиевому стандарту частоты.

Серьёзная заявка!

И какой эфир чистый! Или это просто аттенюатором задавлено?

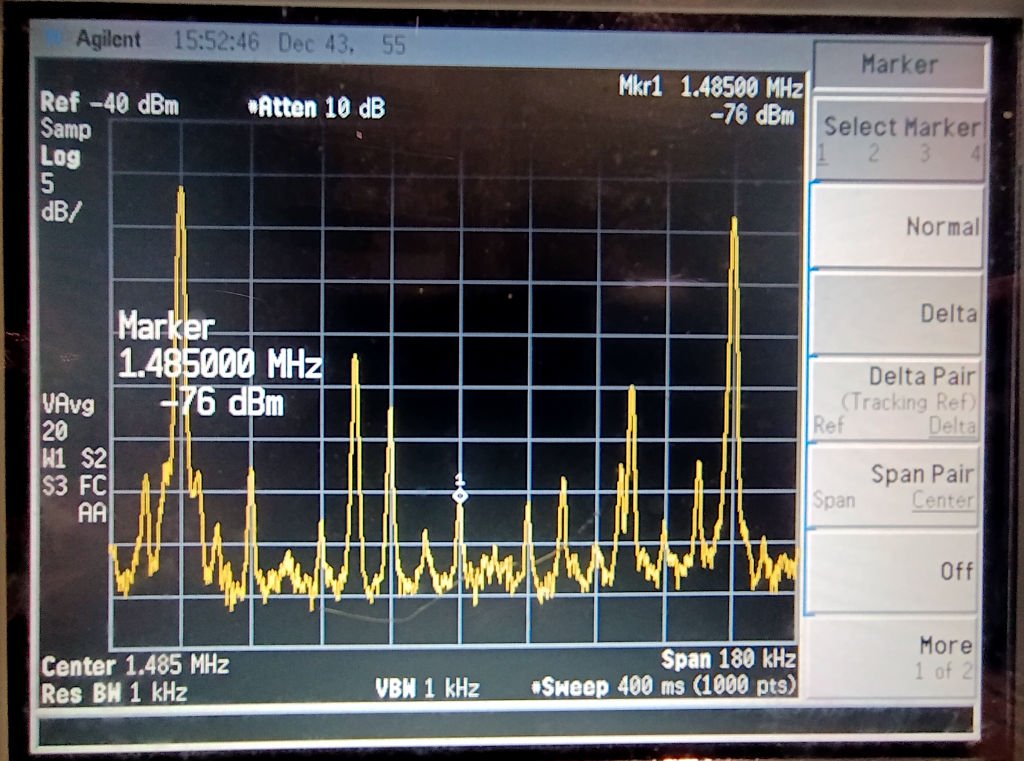

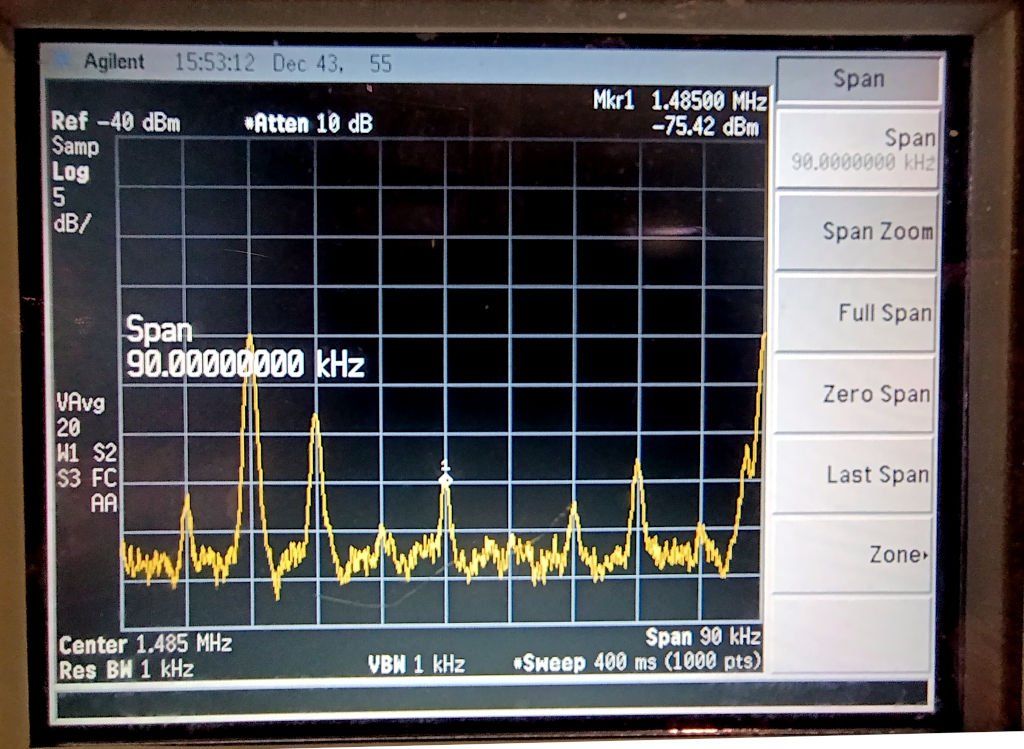

У меня в Подмосковье как-то всё совсем нехорошо:

С таким отношением сигнал/шум что-либо разобрать просто нереально. О приёме на обычный бытовой приёмник и речи быть не может. Ближе к полуночи вещательный уже начинает подводить избирательность - прослушивается станция, вещающая на 1413кГц. Тут она хорошо видна:

Связному, конечно, не мешает - избирательность совсем другая, но всё равно сплошной шум.

[SergeKomarov]

Привет, Дикий Кот! А что это у тебя за приборчик?
Понятно, что буржуйский Анализатор спектра. А чей конкретно и тип?

[SergeKomarov]

Ха! Весёлая картинка получилась!
В 01:03 я выключил передатчик, а сигнал, что мы смотрели на спектрограммах, продолжается аж до 01:42.
Может и сейчас есть, но Володя пошёл спать.

Достал с чердака связной приёмник с точной шкалой, чтобы проверить, а действительно ли на частоте 1485 кГц я вещаю?
Поставил его греться на полати. С утра включу передатчик и посмотрю по приёмнику, на какой частоте он работает.
Хотя, переключатель частот синтезатора стоит на 1485 кГц.
Не думаю, что древний вакуумный кварц в опорном генераторе мог уйти за 13 лет, если был сделан ещё аж в 80-х годах....

Ладно.... Спать.

[Дикий Кот]

Привет, Дикий Кот! А что это у тебя за приборчик?
Понятно, что буржуйский Анализатор спектра. А чей конкретно и тип?

Agilent E4402B
Понятно что буржуйский. Сейчас других и нет. Всё, что якобы отечественное, на самом деле китайцы. В Китае могут любой прибор собрать с нужным заказчику шильдиком.

В 01:03 я выключил передатчик, а сигнал, что мы смотрели на спектрограммах, продолжается аж до 01:42.

Значит несущая всё же не от Вашего передатчика. И я, скорее всего, не от него несущую вижу.

Не думаю, что древний вакуумный кварц в опорном генераторе мог уйти за 13 лет,

Если и ушёл, то совсем ненамного.

[SergeKomarov]

Agilent E4402B

Спасибо.

Если и ушёл, то совсем ненамного.

Фенька не в том, что кварц мог уйти, а в том, что опорный генератор при сборке синтезатора в 2012 году я не калибровал.

С утра разобрался.

Включил приёмник Р-326 без антенны. Поймал свой передатчик. Наводки с незаглушенного разъёма СР-75 вполне хватило для громкого приёма.
Частота 1485,5 кГц. Но шкала-то у него, хоть и оптическая, но тоже не очень точная.
Настроился на 13-ую гармонику (на максимально высокую, какую может принять радиоприёмник): 1,485 х 13 = 19,305 кГц (приёмник до 20 МГц).
Когда сидишь со связным приёмником под антенной 46-ваттного передатчика, - тут все гармошки слышны, несмотря на двойной П-контур.

Сигнал оказался в стороне, на частоте 19,318 кГц. Делим на 13, получаем ровно 1486 кГц. Аж на килогерц выше номинала.
На бытовом приёмнике этого незаметно.
Есть повод подкорректировать. Но не в этот приезд. Кассы мелких конденсаторов для подбора номинала частоты у меня здесь нет.
Так, что, надо искать сигнал на частоте 1486 кГц.

Сегодня вечером после 8 часов (Володя придет с работы) повторим эксперимент. Выбег частоты при включении, правда, не удастся глянуть.
Но можно будет ещё и в субботу пополуношничать. Если Володя согласится.

[SergeKomarov]

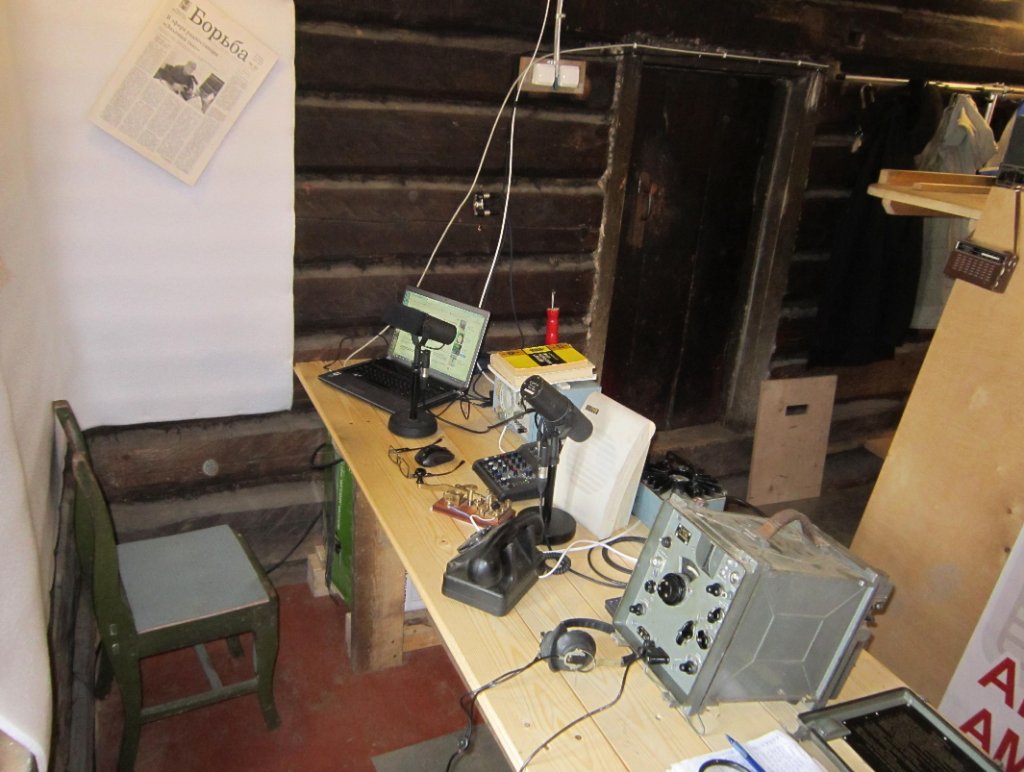

Вот так выглядит АСК сейчас.

[SergeKomarov]

Прикинул, что при сдвиге выходной частоты синтезатора на 1 кГц,
частота опорного генератора должна быть сдвинута на 121,2 герца.
Для вакуумного кварца с номиналом 180 кГц, это слишком много -
на порядок за гранью реальности. А кварцы хорошие. Наши, советские.
Значит ляп не здесь.

Проверил калибровку шкал приёмника по внутреннему калибратору.
Вот тут и нашёлся ляп. Калибровка сбита. Тщательно откалибровал.
Там разная калибровка для НЧ и ВЧ диапазонов.
Замерил частоту передатчика.
По 13 гармонике (VI диапазон) - точно 19,305 / 13 = 1,485 МГц.
По первой гармонике (I диапазон) приёмник показал частоту 1485,07.

Вот, относительно этого значения и будем искать на "водопаде" наш сигнал.

1485,07 кГц

Он может отстоять от номинала рабочей частоты не более, чем на плюс/минус 250 герц.
Дальше кварц уйти не может (не более 30 герц).

Работаем!

[Edd]

О приёме на обычный бытовой приёмник и речи быть не может.

Приняли-то в прошлый раз на Деген-1103.
