Стационарная вещательная зонтичная антенна диапазона 200 метров

АБТ · Сообщение **АБТ** » 20 авг 2025, 18:11

SergeKomarov писал(а): 20 авг 2025, 09:41 чтобы при пропавшей адгезии закладную нельзя было бы вырвать из бетона, к ней на конец поперёк уголка приварили стальную "кракозябру" из обрезков тех же стальных уголков.

лет через 100 копатели чёрного металла вам за эту кракозяблу "спасибо" скажут. Очень тяжело извлекаются из земли металлические предметы с приваренной даже не большой поперечной.

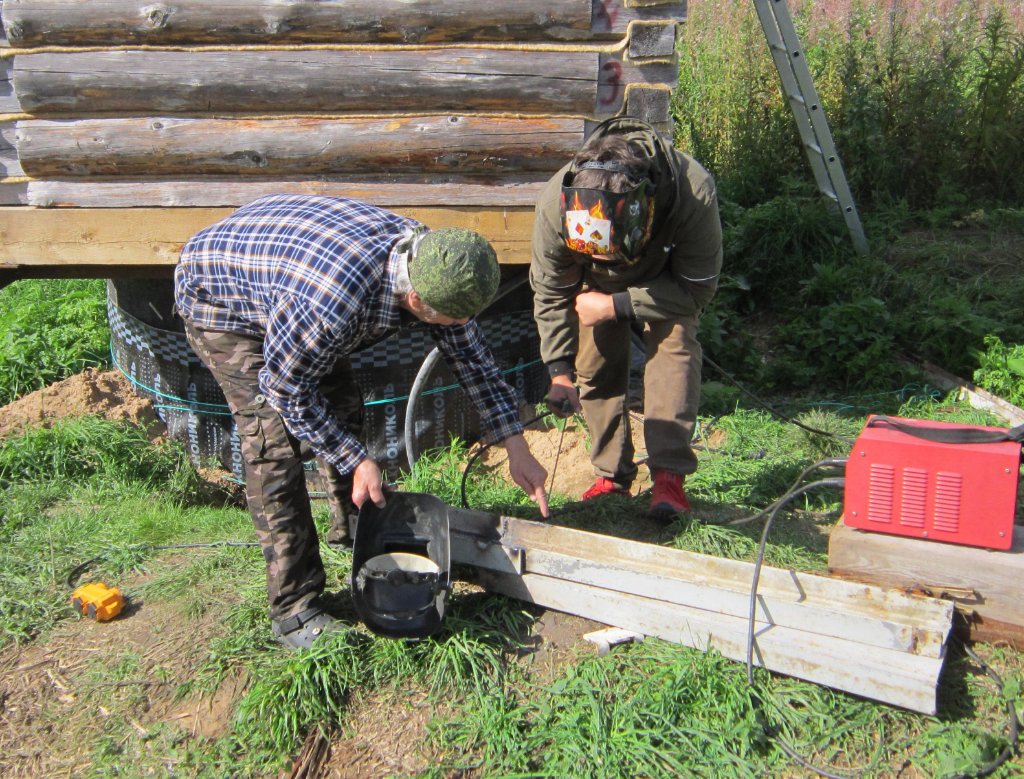

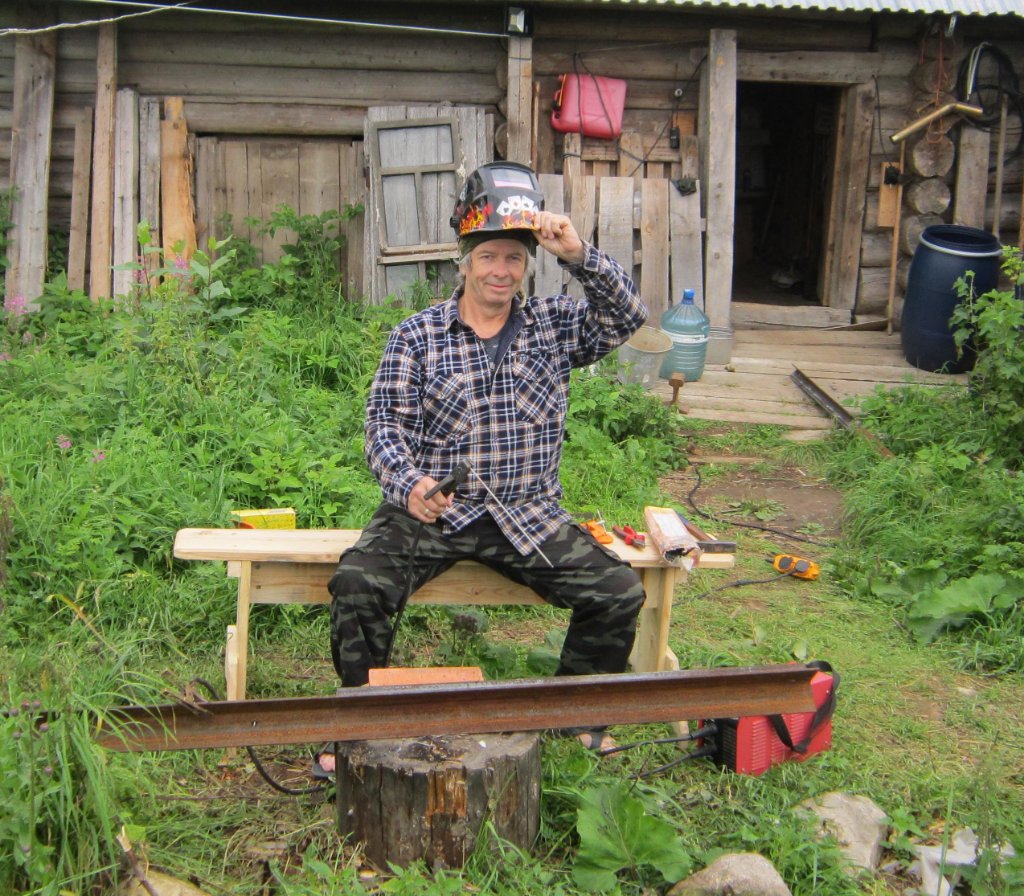

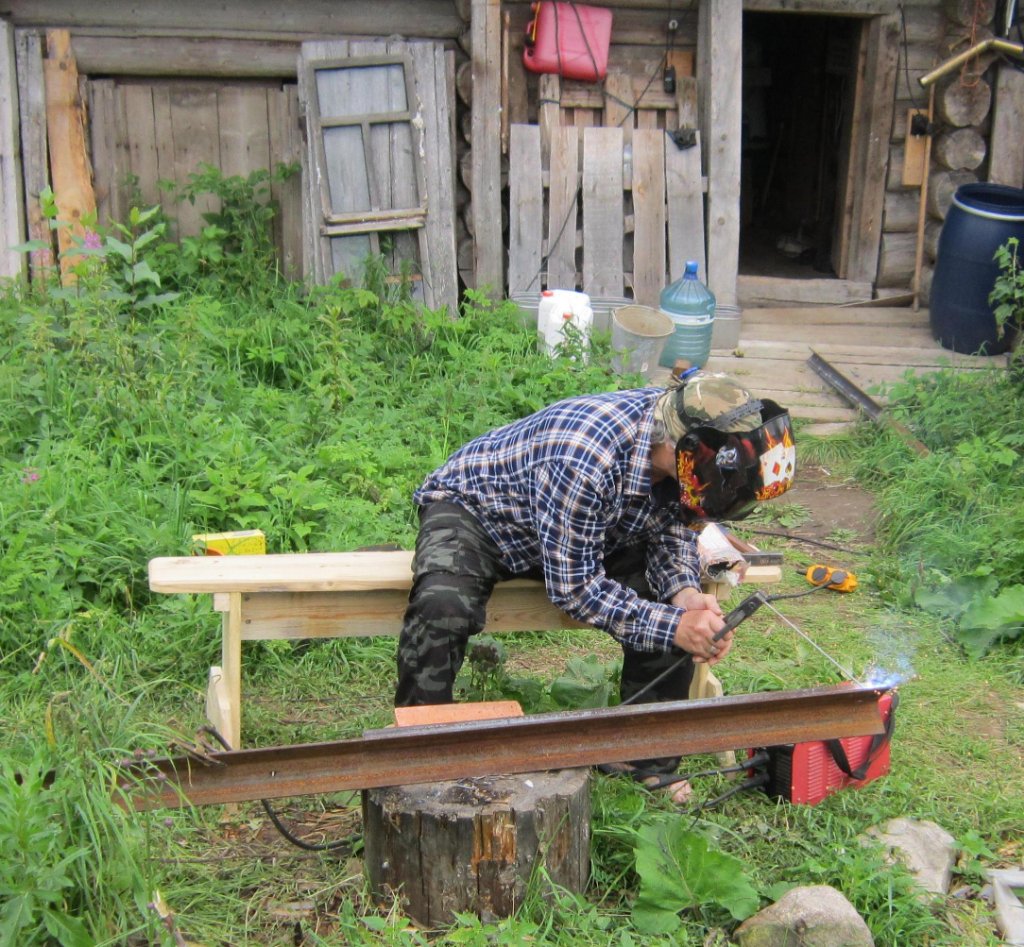

Сварочные работы. Константин сваривает уголки, чтобы получился мощный тавр. Будут закладные для анкеров оттяжек антенны.

Дальнейшие сварочные работы надо вести рядом с избушкой. - Арматура бетонной пятки, на которой будет стоять 40-а метровая мачта. -
Для питания сварочного аппарата (ток под 20 ампер) хлипкими удлинителями уже не обойдёшься.

С помощью мощного пылесоса, поршня из пенопласта, длинной капроновой нитки и прочной верёвки, протащили в заложенную в траншею ещё аж в 2020 году ПНД-шную трубу, штатный силовой кабель. Теперь питание 220 вольт при токе в 17 - 20 ампер проседает гораздо меньше.

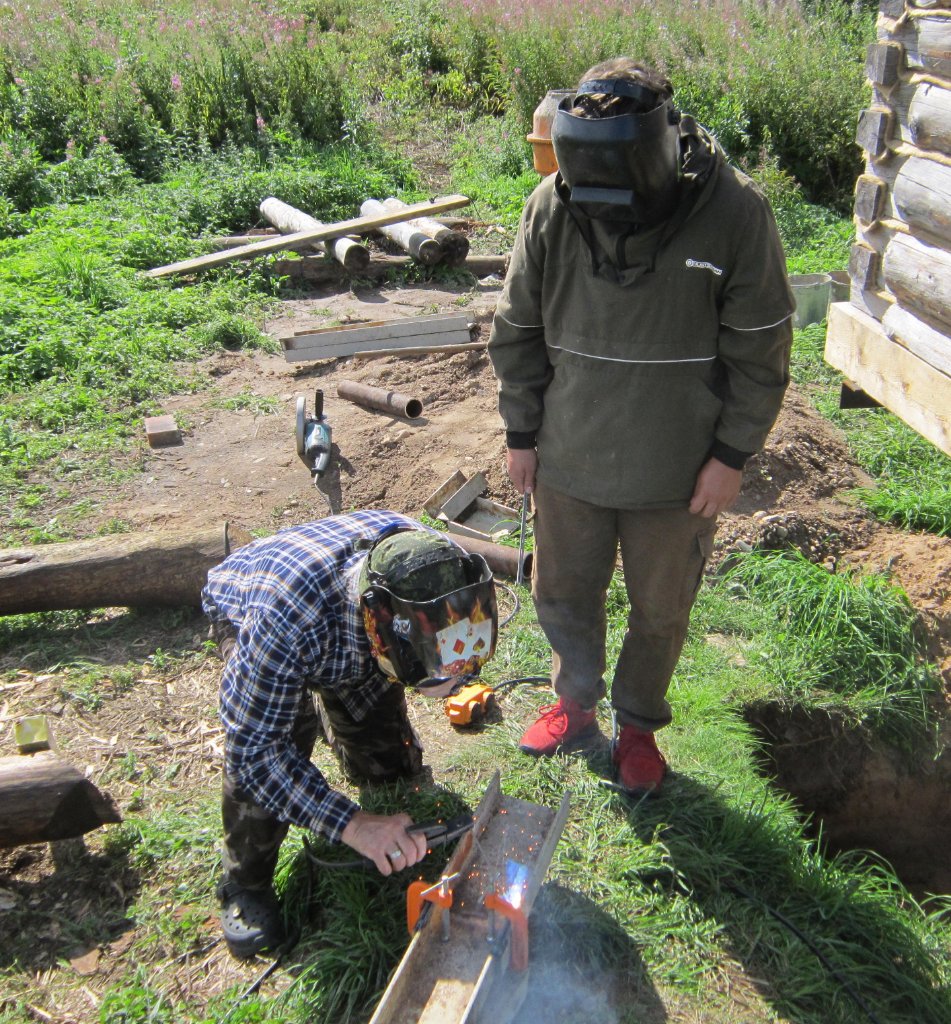

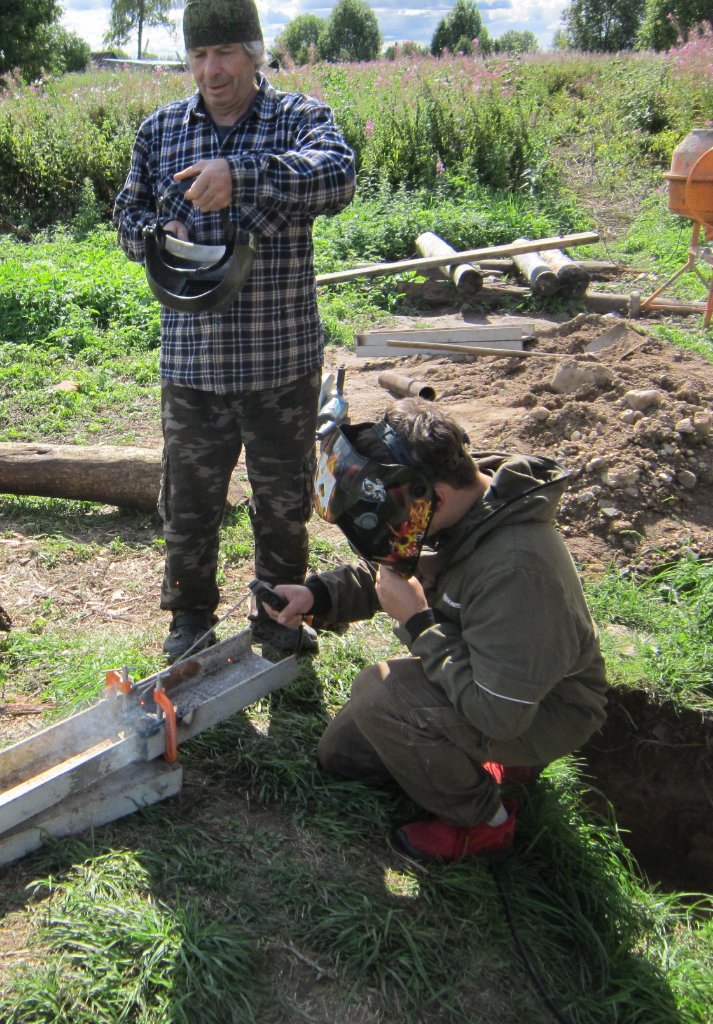

Ну, и, коли уж, есть любознательные студенты, то по их желанию можно научить электросварке. Константин в этом деле - мастер!

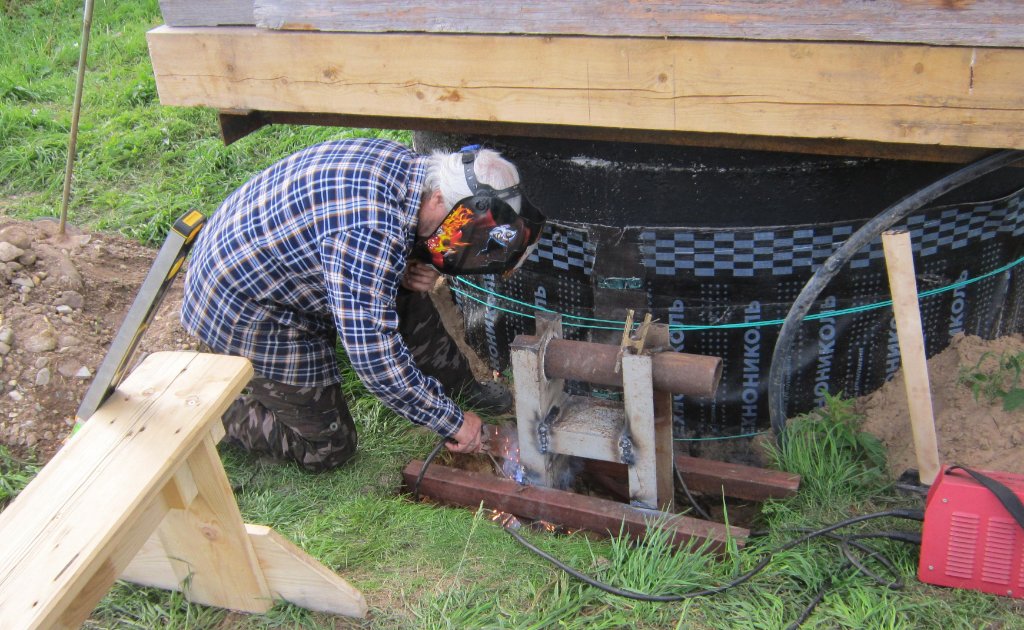

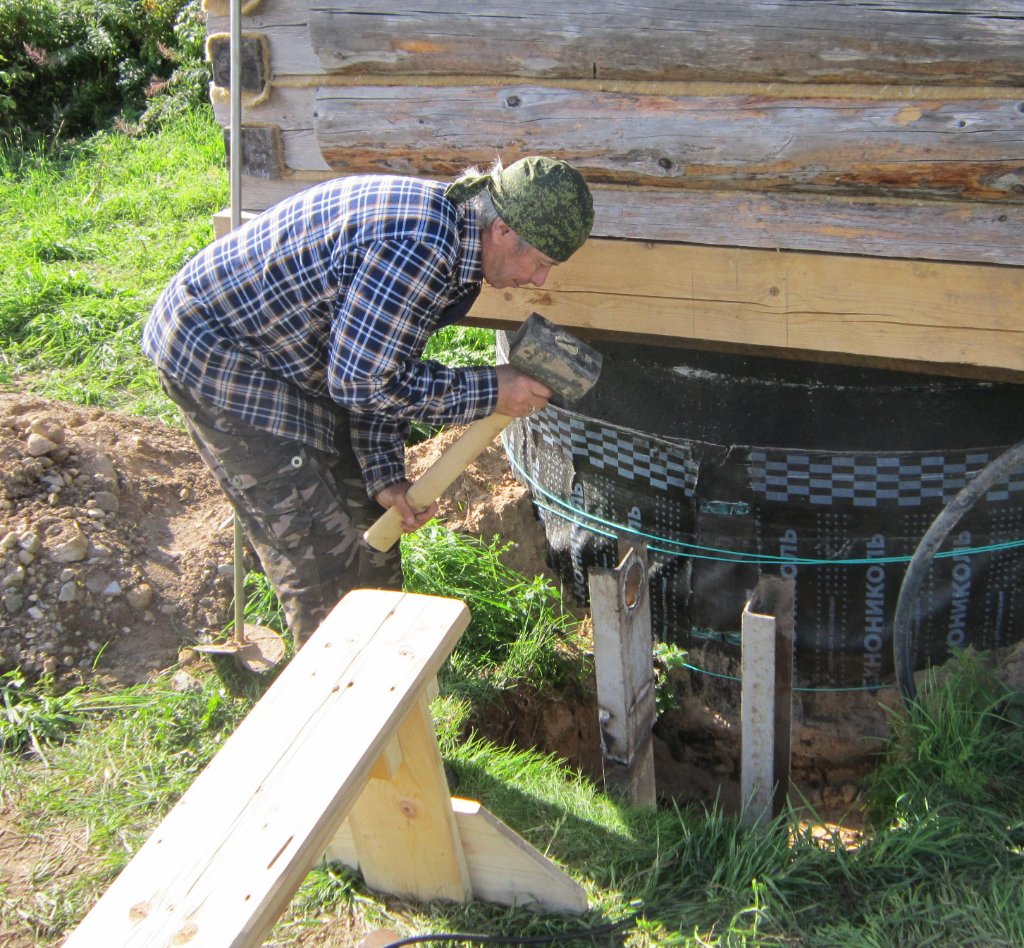

Устанавливаем в котловане и свариваем арматуру под неподвижную часть поворотного шарнира, на котором будет поворачиваться при подъёме 40-метровая мачта средневолновой передающей антенны. Разумеется, этим занимается Константин. Автор проекта механической (силовой) части мачты.

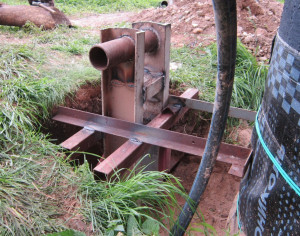

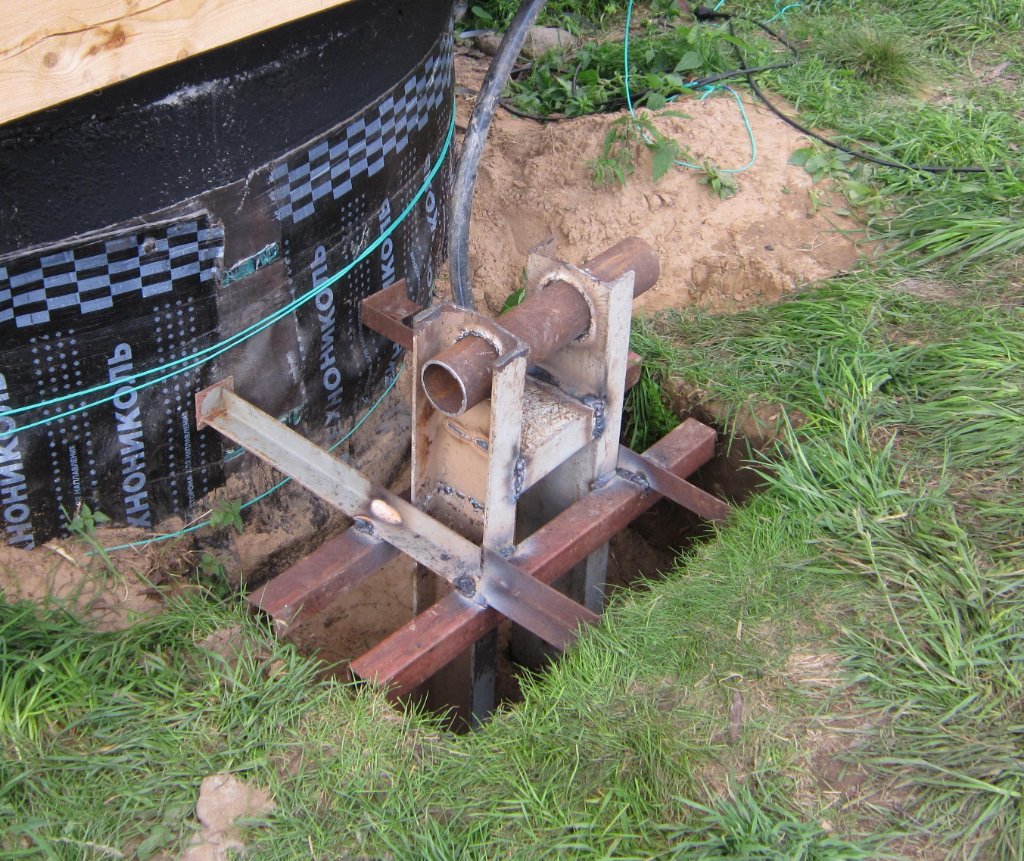

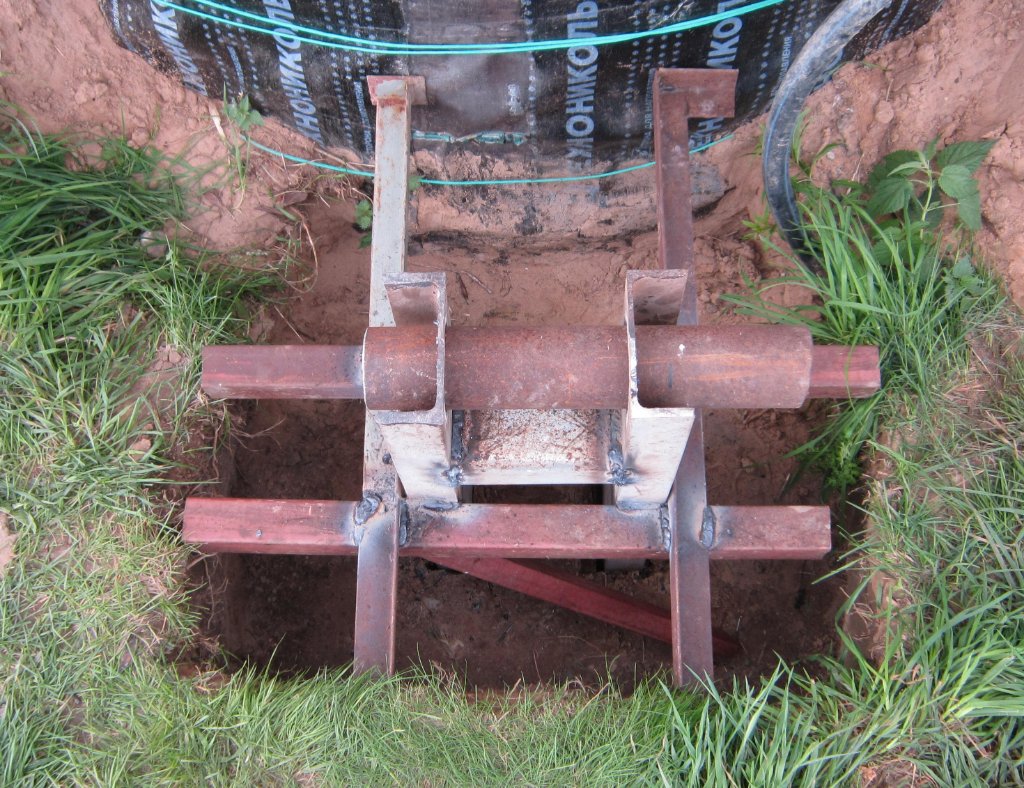

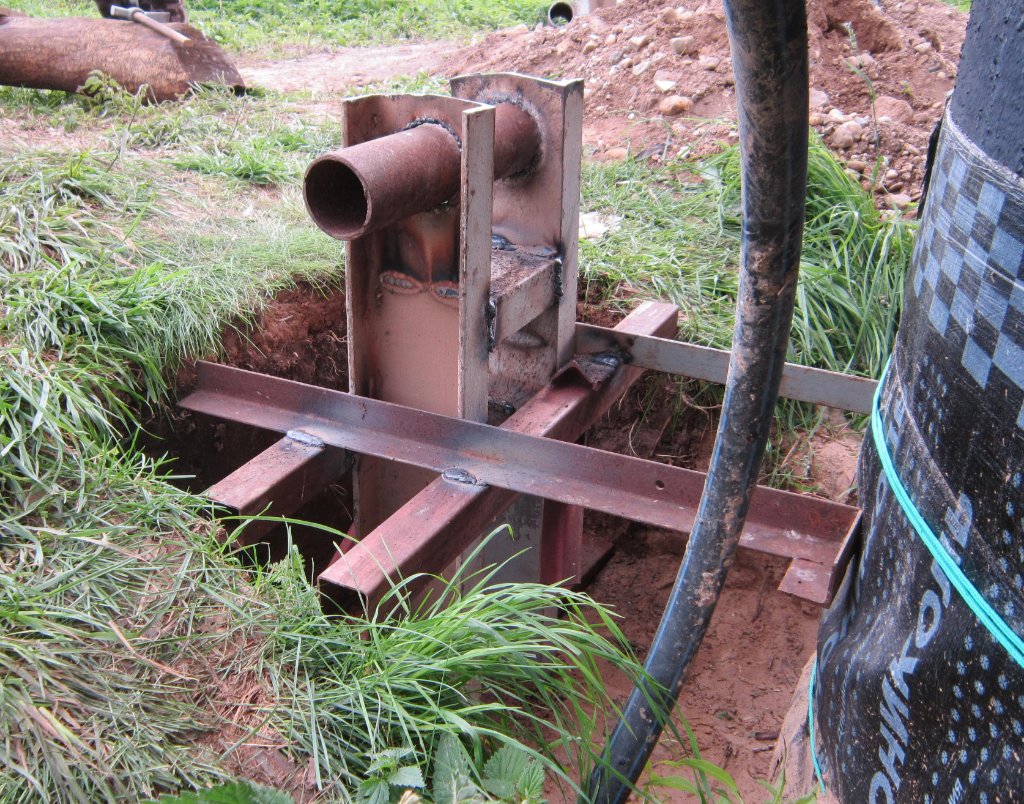

И вот неподвижная часть шарнира установлена, собрана и сварена!

Силовые "уши" - швеллер 160 мм. Ось шарнира - стальная труба диаметром 90 мм.

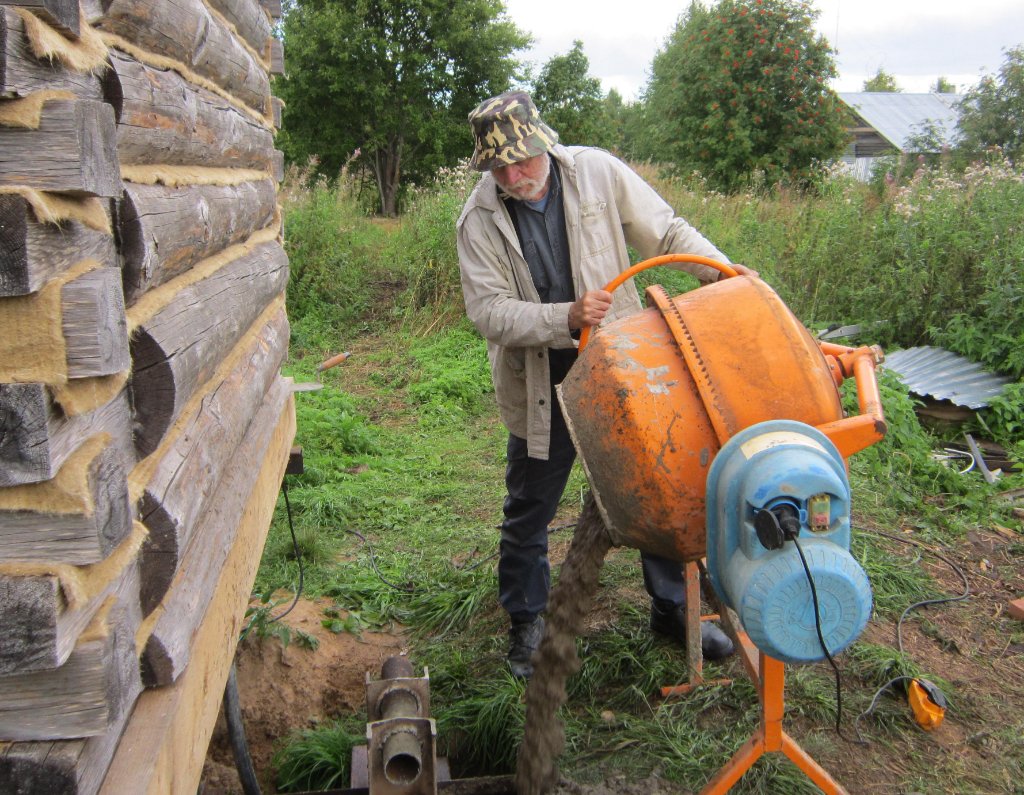

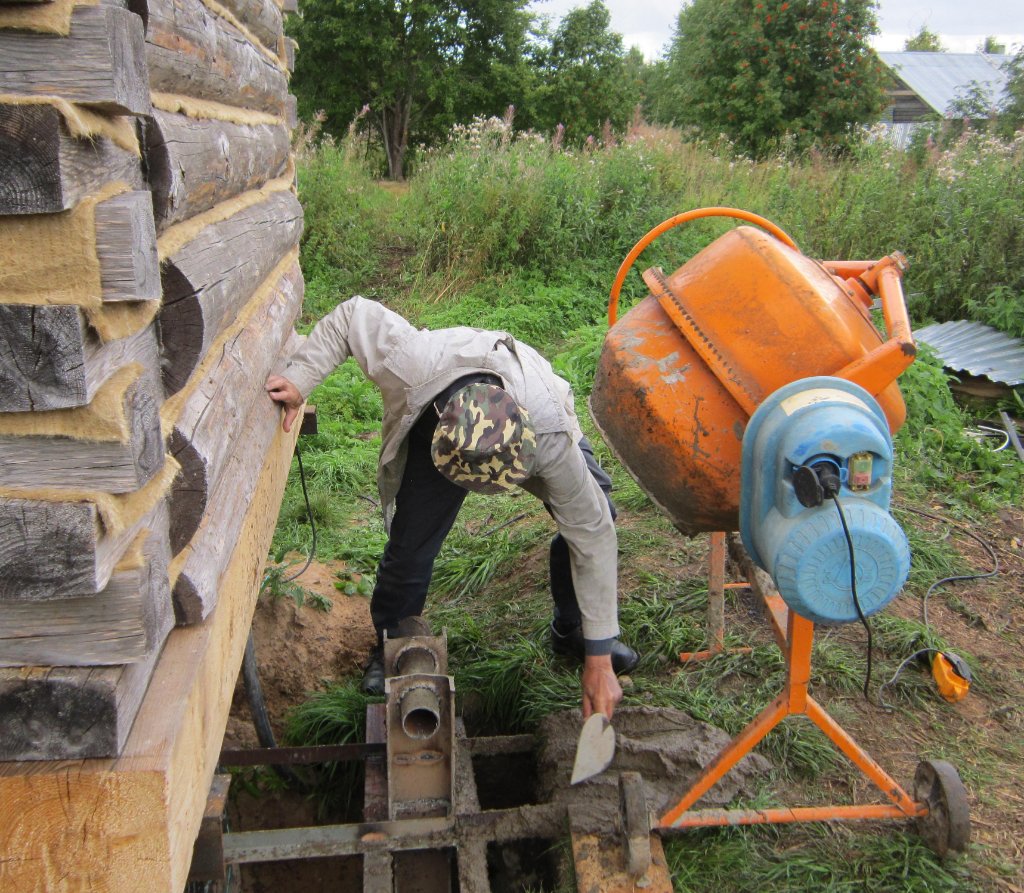

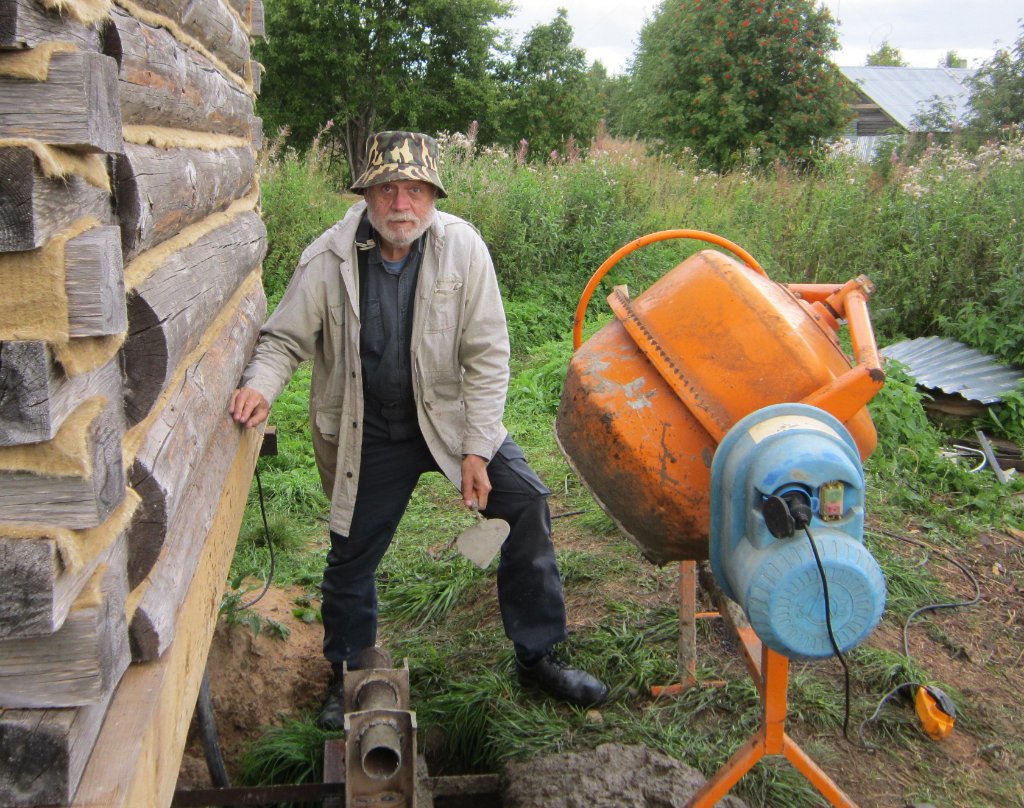

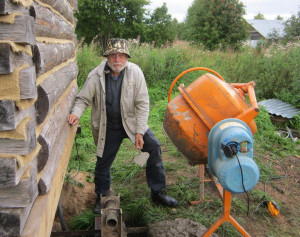

А дальше бетонирование. Заливку первой торжественной бетономешалки в чистый котлован произвожу сам.

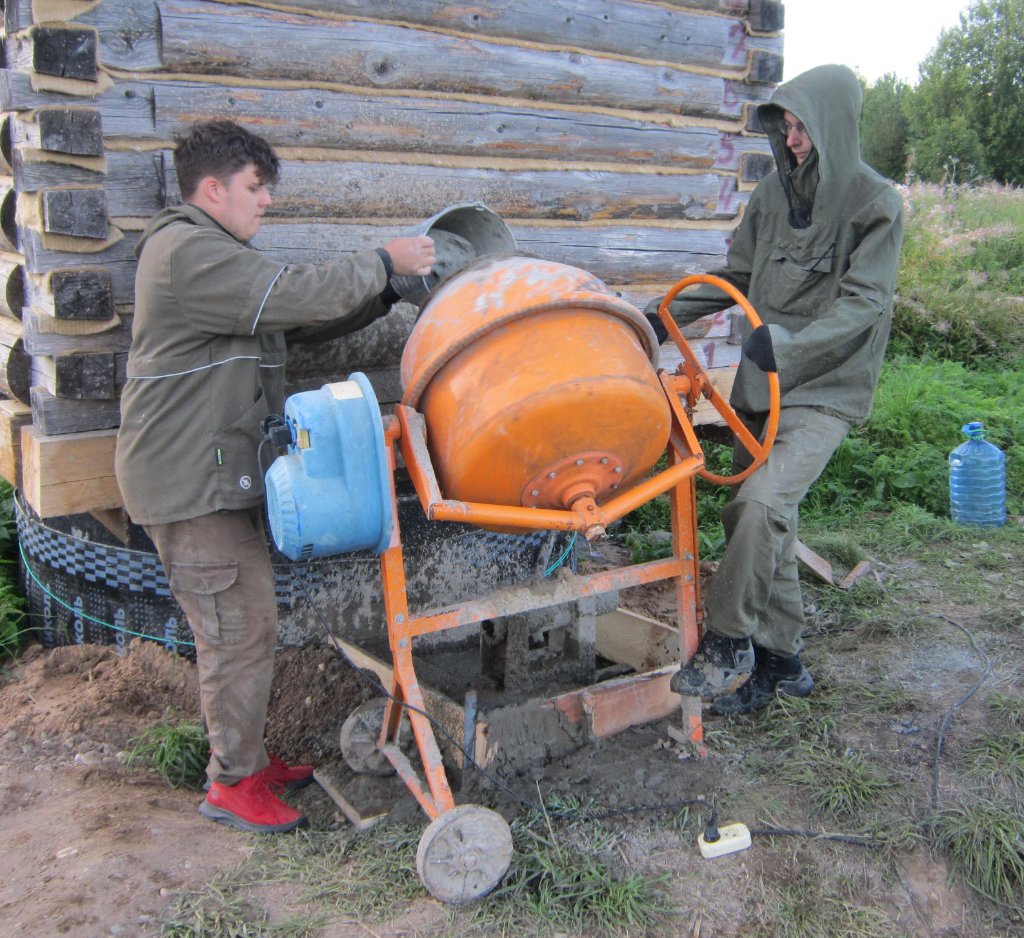

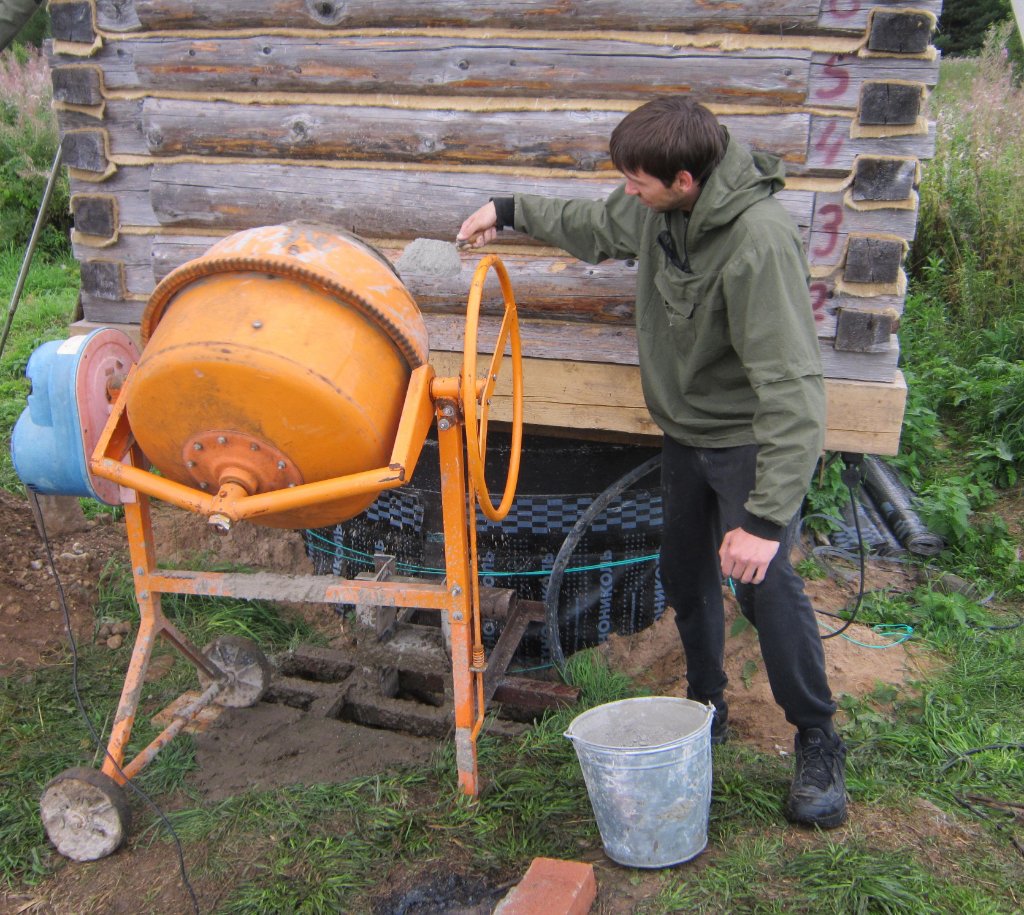

Дальше поручаю заливку студентам. Управляться с бетономешалкой и дозировкой компонентов бетона научились на анкерах.

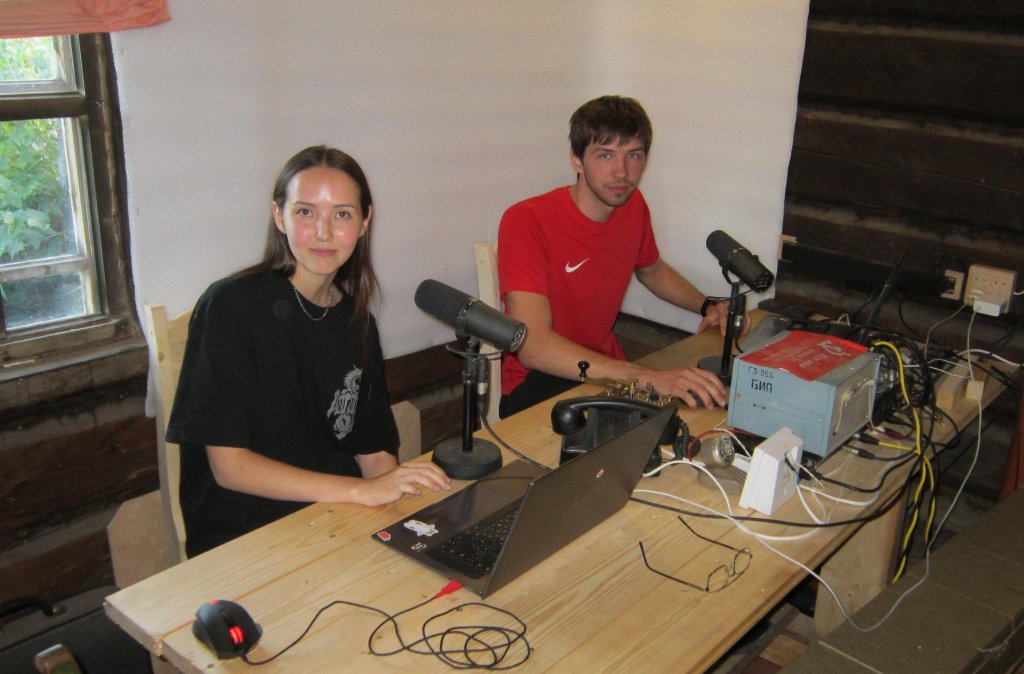

В предпоследний день практики студенты сделали 40 минутную радиопередачу и вышли с ней в прямой эфир.

Рассказали краткую историю Балтийского Федерального Университета, деятельность Университета в наши дни, про студенческую жизнь (ну, не ж учёбой единой...), про практику на "Зелёном глазе", про экскурсию на антенный завод фирмы "Радиал" в городе Углич, про то, чему они здесь научились - ну, не только ж бетон мешать! Тексты перемежали хорошо подобранной музыкой на свой студенческий вкус.
- Мне понравилось! Прекрасная иллюстративная часть отчёта по летней практике.

Что меня удивило: ляпов в эфире не было. Передача прошла относительно гладко.
Ошибки были заметны только для самих авторов и ведущих. Для слушателя передача прошла идеально.

Разумеется, всю радиопередачу, вместе с моим началом и вступлением, записали на видео. Объём исходного файла 5,1 гигабайта.
Получился прекрасный учебный фильм о том, как делать студенческие радиопередачи.

Как обработают видеофайл и подожмут до удобоваримых размеров, можно будет его фрагменты выложить в интернете.

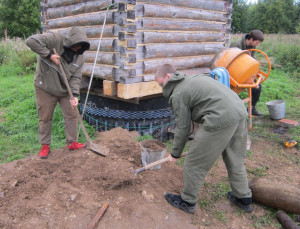

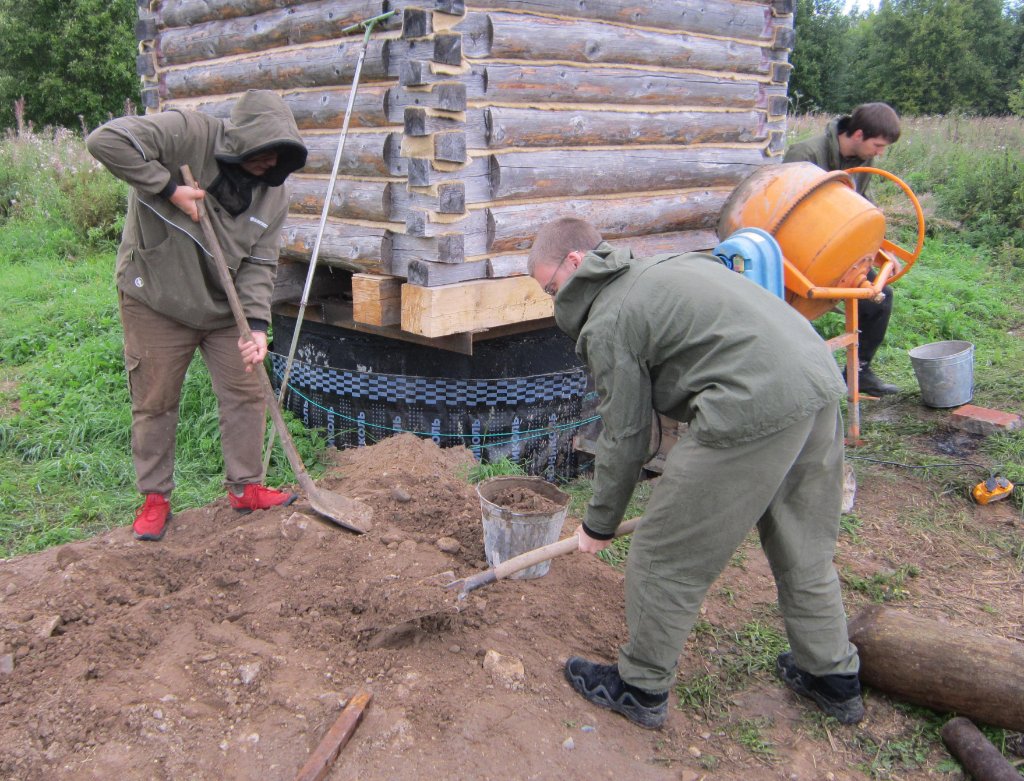

А в это время остальные двое студентов завершали бетонирование "пятки" с шарниром для передающей антенны и слушали из эфира радиопередачу.

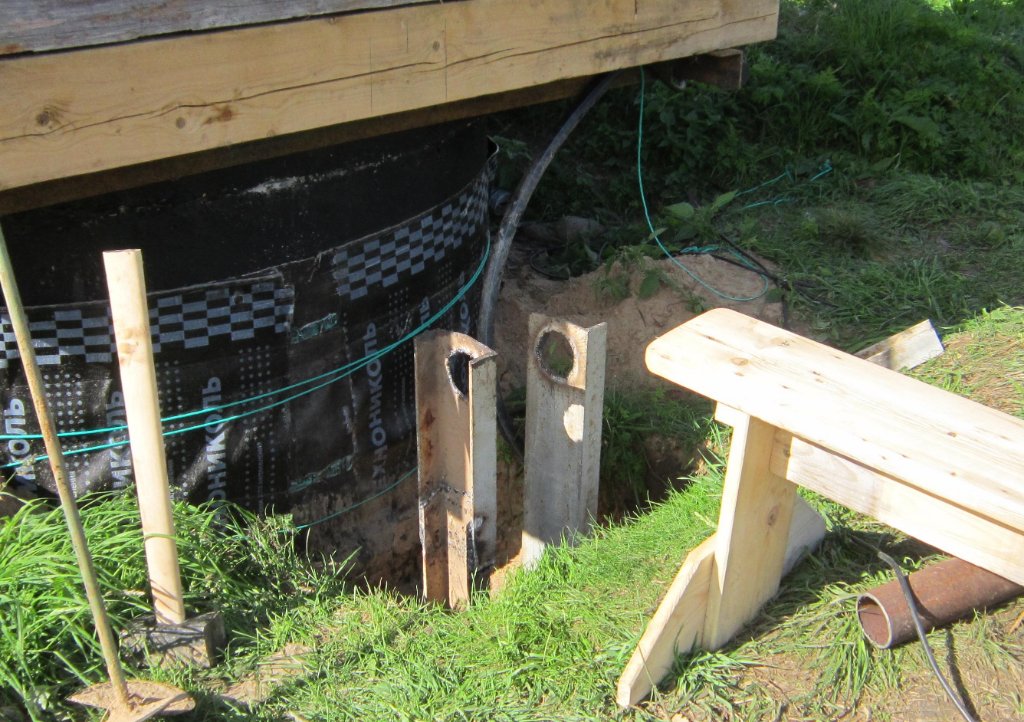

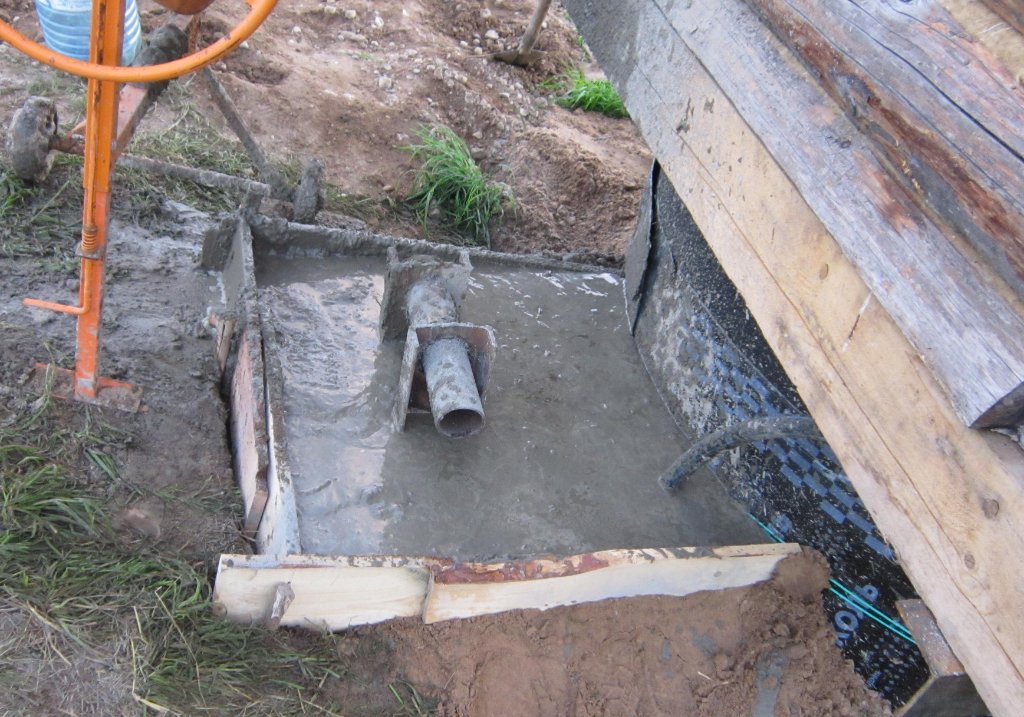

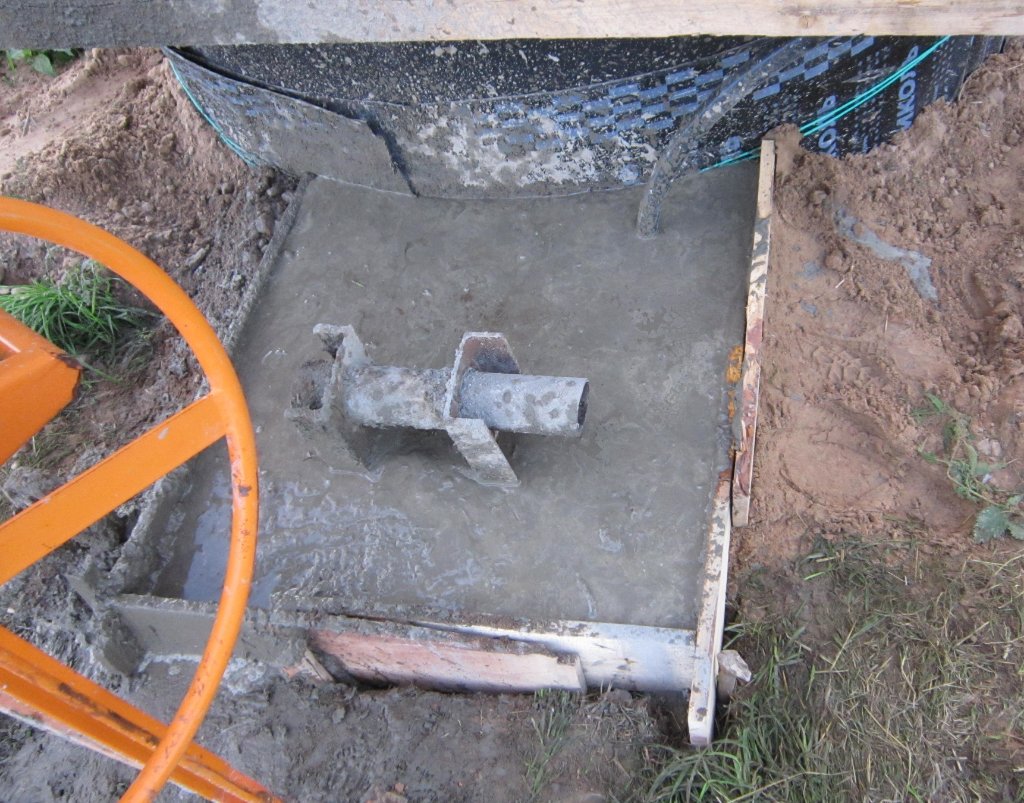

Вот он - свежезалитый бетон!

Размер пятки 0,9 х 0,9 и в глубину 0,8 метра. Получается 0,65 кубометра бетона. Это приблизительно 1,5 тонны не считая стальной арматуры.

Моменты завершения радиопередачи и завершения бетонирования почти совпали.

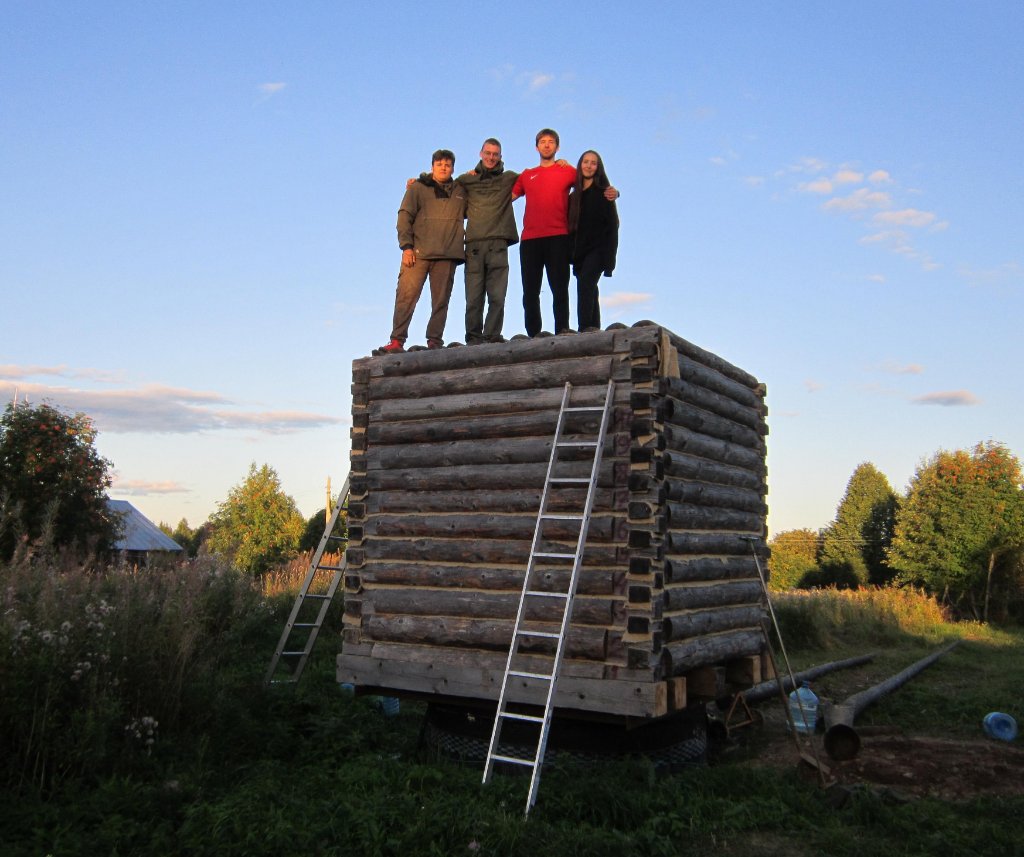

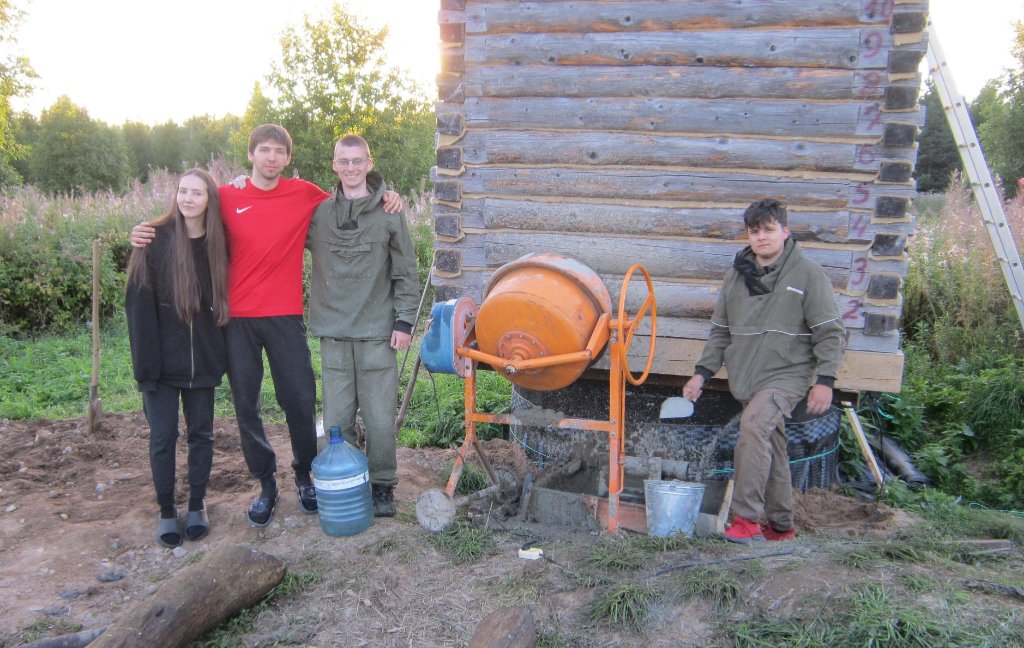

Куча радости! И этот момент стоит запечатлеть на фото.

Сегодня вечером отходная вечеринка и завтра после обеда - поезд.
Есть с чем приехать с практики к себе в Балтийский Федеральный университет!

Участие в строительстве экспериментального радиоцентра Индивидуального радиовещания (с практическими результатами), опыт создания студенческих радиопередач, весьма содержательные теоретические занятия и экскурсия на действующий завод по производству антенн фирмы "Радиал".

Мне кажется, что для пяти недель - очень неплохо.

Это всё были вчерашние фотографии.

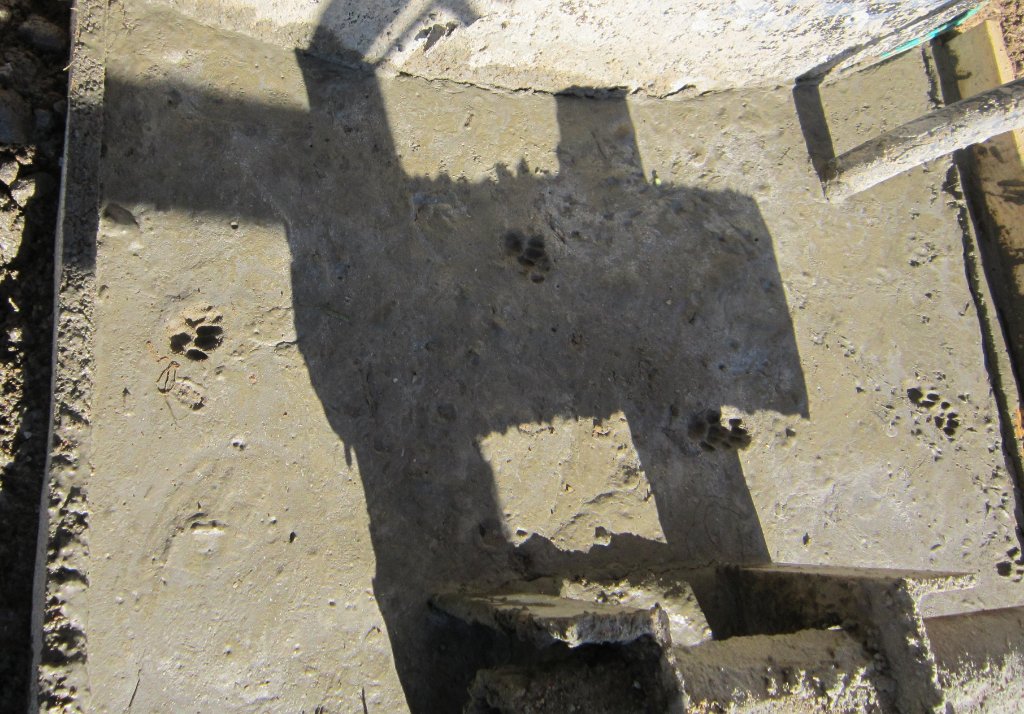

А сегодня с утра пошёл пощупать, как схватывается бетон и обнаружил на нём ночные следы местной кошки!
Будем считать это добрым знаком!

Сегодня уехали студенты. За 5 недель сделали довольно много.

Пересобрали избушку радиоцентра на штатном фундаменте (руководил Константин).

Ошкурили начисто две мачтовые лесины (одна 18,35 м в длину - для СВ вещательной антенны, вторая 16,6 метра - для передающей северной КВ антенны на диапазон 75 метров), затем покрыли их четырьмя слоями антисептика ХМ-11 и после просушки - масляной отработкой.

Откопали шурфы для анкеров и забетонировали анкеры для оттяжек мачты на 4 стороны и анкер для подъёмной лебёдки. Забетонировали фундамент - "пятку" антенной мачты. Здесь руководил я.

Ждём ещё дней пять-шесть, чтобы хорошо встал бетон. До этого силовые конструкции беспокоить нельзя.

Потом ещё куча работы по подготовке и сборке антенны. Много.... Падающую стрелу собирать и устанавливать на соосные с мачтой шарниры... Оттяжки раскладывать и удлинять.... Глядишь, числу, так, к 20-му сентября будем антенну поднимать.

Потом ещё растягивать 24 земляных радиала из проволоки БСМ-1 - 4 мм по 25 метров каждый. От стальной рамы, на которой стоит сруб избушки
и на вбитые в землю стальные колья из уголков 30 х 30 х 700.

Потом на избушке надо сделать крышу, прорезать в срубе дверь и окно. Настелить пол и сделать в нём люк в погреб. Сделать теплоизоляцию
пола. Сделать внутренние полки для аппаратуры, стол и койку. Про вентиляцию и внутреннее "убранство" погреба молчу. Это на следующее лето.

Установить и подключить к антенне проходной изолятор.... Протянуть во вторую подземную трубу сигнальный кабель от АСК в доме. Всё это подключить... И лишь потом устанавливать в избушку основной передатчик и модулятор.

АБТ · Сообщение **АБТ** » 25 авг 2025, 07:35

Вероятно недопонимаю, но куда стреле падать, там же избушка стоит?

АБТ писал(а): 25 авг 2025, 07:35 куда стреле падать, там же избушка стоит?

Чертежи посмотри. На предыдущей странице. Там два вида - сбоку и в торец (справа).
Здесь: Re: Стационарная вещательная зонтичная антенна диапазона 200 метров

Давай-ка, я точно посчитаю высоту мачты:

Верхняя стойка для оттяжек лучей зонтика - 1 метр.
Восьмая секция, на которой собирается зонтик, выдвинутая длина 1,35 м.
Седьмая секция, диаметром 50 мм, длина трубы 3 м, выдвинутая длина 2,8 метра.
Шестая секция, диаметром 55 мм, длина трубы 3 м, выдвинутая длина 2,8 метра.
Пятая секция, диаметром 60 мм, длина трубы 3 м, выдвинутая длина 2,75 метра.
Четвёртая секция, диаметром 65 мм, длина трубы 3 м, выдвинутая длина 2,75 метра.
Третья секция, диаметром 70 мм, длина трубы 3 м, выдвинутая длина 2,75 метра.
Вторая секция, диаметром 75 мм, длина трубы 3 м, выдвинутая длина 2,7 метра.
Первая секция, диаметром 80 мм, длина трубы 3 или 4,5 метра.
Деревянная секция, диаметром 220/80 мм, длина лесины 18,35 м, выдвинутая длина 17,8 метра.

Итого: 39,7 или 41,2 метра.

При высоте мачты 39,7 угол при вершине верхней оттяжки (идёт в середину зонтика) будет arctg [25/(39,7 - 1)] = 32,8 градуса.
При высоте мачты 41,2 угол при вершине верхней оттяжки (идёт в середину зонтика) будет arctg [25/(41,2 - 1)] = 31,9 градуса.

На частоте 1584 кГц емкостной зонтик даёт укорочение антенны на 14,2 метра (экспериментальные данные).
Значит, на частоте 1485 кГц он будет укорачивать антенну на 14,2 х 1485 / 1584 = 13,3 метра.
Тогда электрическая длина антенны с учётом емкостного влияния зонтика, будет:
В первом варианте: 39,7 + 13,3 = 53 метра. Или 0,262 лямбды.
Во втором варианте: 41,2 + 13,3 = 54,5 метра. Или 0,27 лямбды.

По графику сопротивления излучения вертикальной мачты получаем 47 и 50 ом.
Вот график: Re: Стационарная вещательная зонтичная антенна диапазона 200 метров
В общем-то разница не велика.
И надо решить. Отдадим мы эту разницу для прочности конструкции или для увеличения КПД антенны.

В обоих случаях угол оттяжек верхнего яруса при вершине больше 30 градусов.
Нижняя дюралевая секция имеет диаметр 80 мм. И при увеличенной длине с 3-х до 4,5 метров имеет хорошую прочность.
Значит, можно антенну сделать длиннее (выше) и увеличить её КПД.

Высота антенны меньше 50 метров и никаких согласований с авиационными службами не требуется.
Ну, и устанавливаемая антенна никак не попадает в сектора захода на посадку обоих ВПП местного аэродрома.

Ну, вот, сам себя уговорил делать антенну высотой 41 метр.

Сколько получится в реалии - измерим перед подъёмом.
А какое получится сопротивление излучения - замерим после разворачивания всех земляных радиалов.

И самое вкусное. Реактивность удлинённой антенны - индуктивная. Значит компенсировать её будем, однозначно, гирляндой емкостей. И никаких удлинительных катушек! Значит потерь не будет!

А самый кайф - это съездить с вещательным приёмником и проверить дальность вещания!
Тогда можно будет точно рассчитать мощность передатчика, чтобы накрыть вещанием весь Вожегодский район.
С полноразмерной вещательной антенной это уже будет реально.

Наблюдательница

Молодцы!

Наблюдательница писал(а): 25 авг 2025, 10:26Молодцы!

А то ж. Работаем!

За вчера и позавчера написал статью про студенческую практику и ночью отправил в редакцию журнала "Радиолюбитель".
Сегодня с утра уже получил вёрстку и внёс правки. Пойдёт в сентябрьский номер.
Оперативненько.
Работаем!

Ждём, как встанет бетон и начнём собирать антенну.
.... Ещё падающую стрелу делать.... А она аж 12,5 метра в высоту....
... А ещё оттяжки удлинять.... И четвёртую группу оттяжек разбивать изоляторами ....
Жуть!
Глаза - боятся, а руки - делают!
Справимся!

Конструкция, фотографии и описание высокочастотного заземления для этой антенны,

здесь: Радиочастотное заземление для 40-метровой вертикальной зонтичной антенны

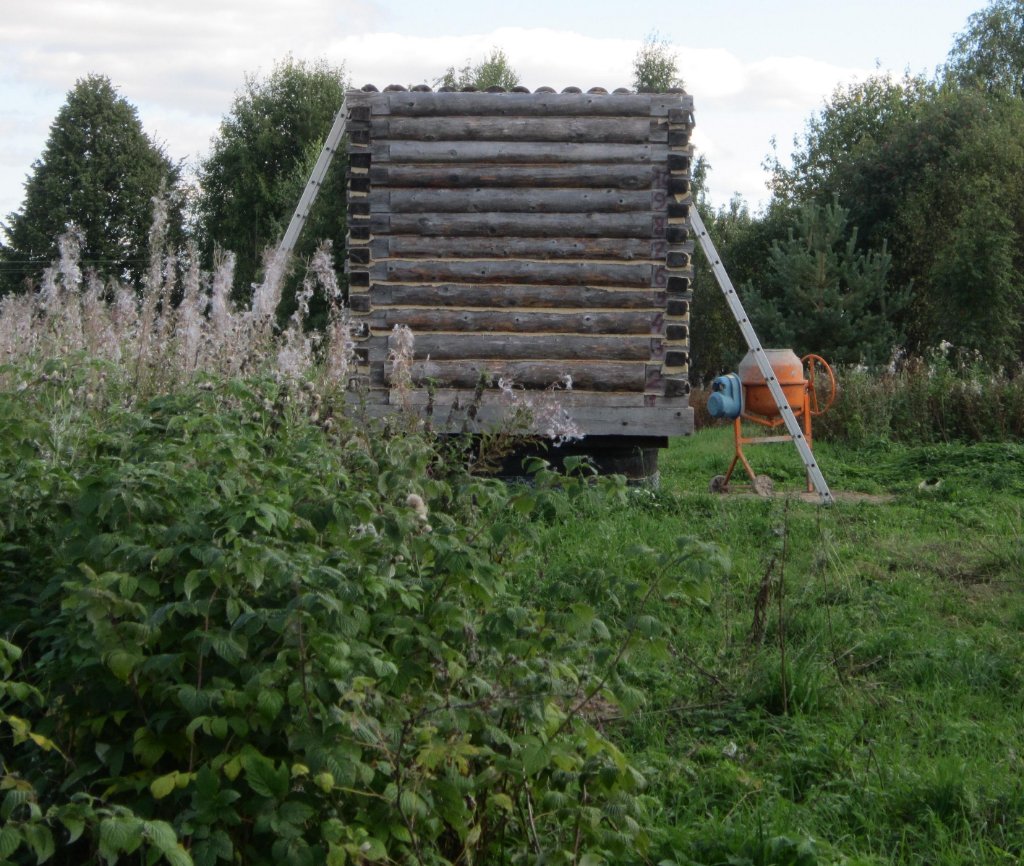

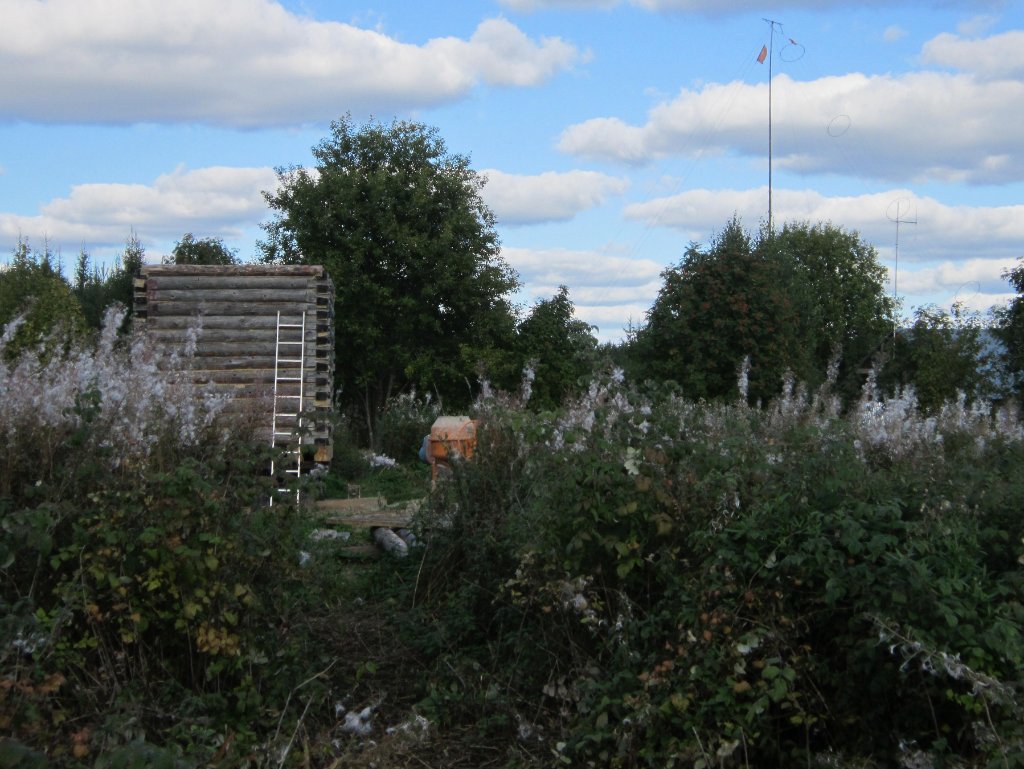

Сфотографировал избушку с 4-х ракурсов. С расстояния ровно 25 метров. С анкеров для оттяжек.
С восточного анкера. С южного анкера.

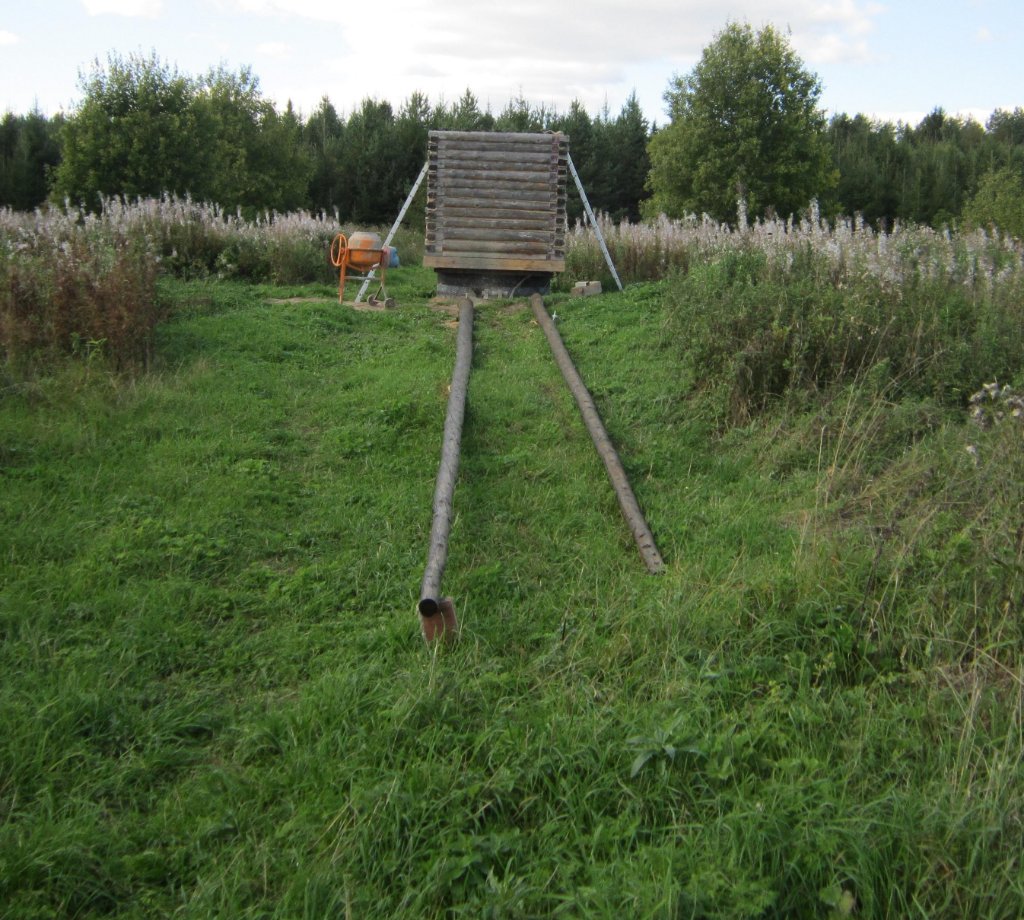

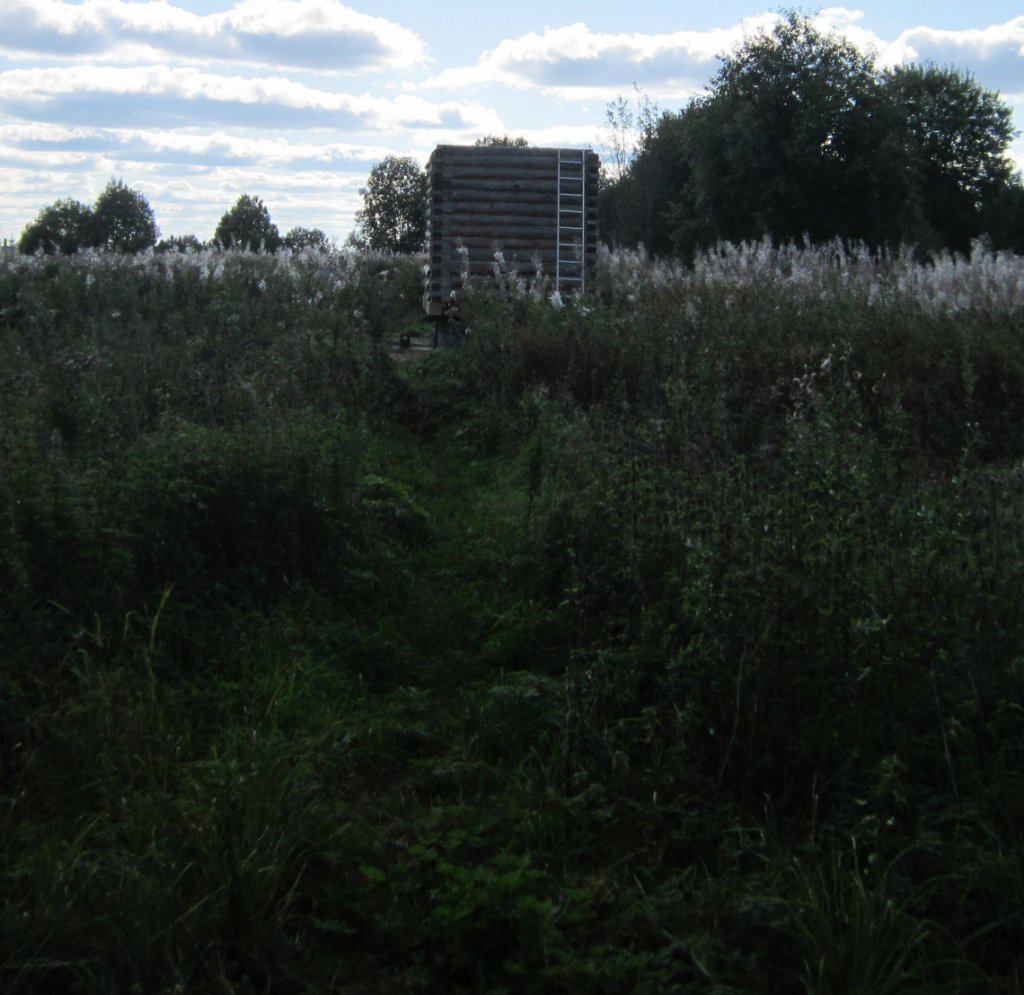

На фото с восточного анкера видна прокошенная и вытоптанная широкая дорожка где будет собираться антенна.
Пока там лежат две лесины 18,3 и 16,6 метра в длину. Длинная - для вещательной СВ антенны. Короткая для северной КВ.

А эти фотографии: С западного анкера. С северного анкера.
