Стационарная вещательная зонтичная антенна диапазона 200 метров

[АБТ]

Вы ж этим просто тянете внимание на себя и тратите бестолку время.

тю, больно нужно.

[SergeKomarov]

У меня большие паузы в работе потому, что делать - долго. А фотографировать и писать - быстро.
И некоторые дела невозможно сделать в одиночку. Например, принести 5 отрезков бруса 200 х 200 х 2600 от дома к фундаменту антенны.
А сосед Костя, который мне помогает, частенько бывает занят своими делами. У него ж своя жизнь...
Поэтому всё двигается медленно. Но не бездельничаю. В доме много всякой работы. И всё нужно делать....

А по ходу задавать тут кучу вопросов и выдавать домыслы и всякие предположения - не брёвна ворочать.

Конструкция стационарной антенны была разработана во всех деталях ещё аж в 2019 году, сразу после того, как испытали на Балашихинском радиоцентре уменьшенный вариант этой антенны, высотой 28 метров. Сруб избушки был заказан плотникам летом 2020 года. Тогда же была прокопана траншея от дома к месту установки антенны, заложены в неё ПНД-эшные трубы под кабели, и в то же лето были укопаны два бетонных 2-х метровых кольца. А потом выпало два года: ковид, который меня крепко подкосил, и через год, за ним - АКШ.
Потом мало-помалу, по мере строительства изначальный проект долизывался под имеющееся материалы, и улучшалась конструкция. К примеру, решение сделать стальную раму из уголков 100 х 100 было принято прошлым летом, тогда же были приобретены уголки. Естественно, была досконально проработана конструкция.

То, что я тут делаю и фотографирую - это далеко не экспромт. Хотя, разумные предложения по ходу дела, принимаю.

Этот радиоцентр ИРВ - пример реализации для многих увлекающихся по всей стране. Потому так подробно рассказываю весь процесс.

[SergeKomarov]

Антенну, конечно, делаем по прототипу антенны радиостанции РБМ-1,
но ориентируемся и на другие антенны - тоже.

В частности, прототипом для великолепного английского фильма
"Рок волна" (2009 года The Boat That Rocked) выступила реально
существовавшая пиратская радиостанция Radio Caroline.

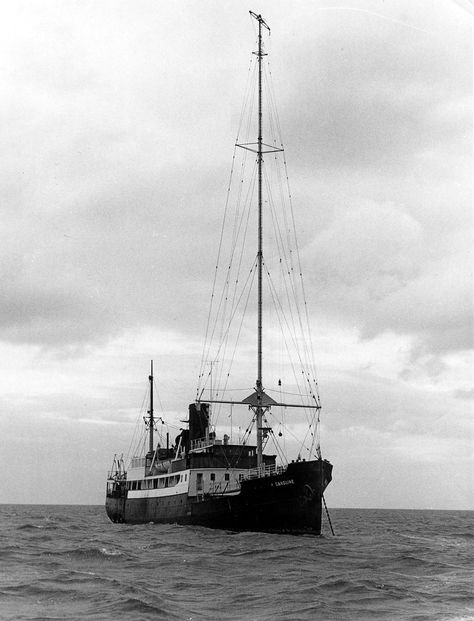

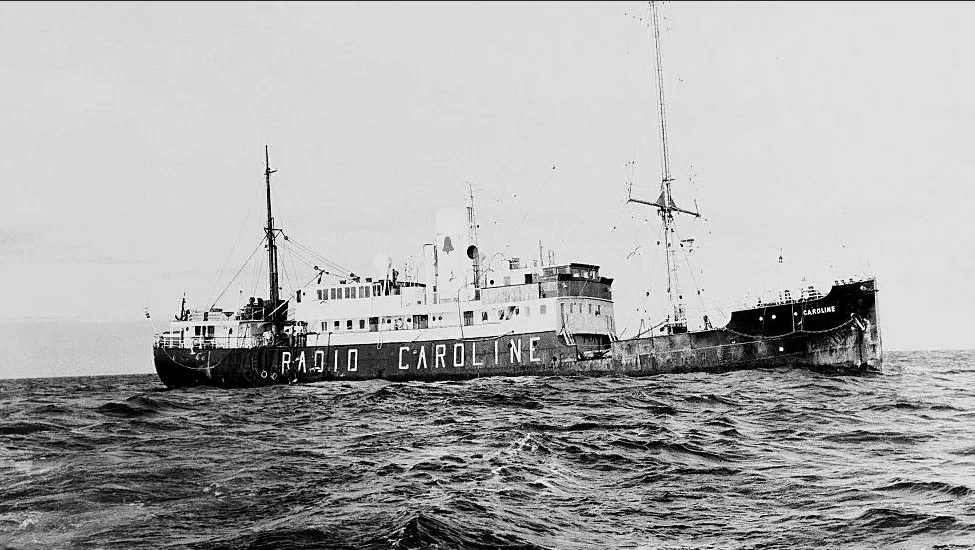

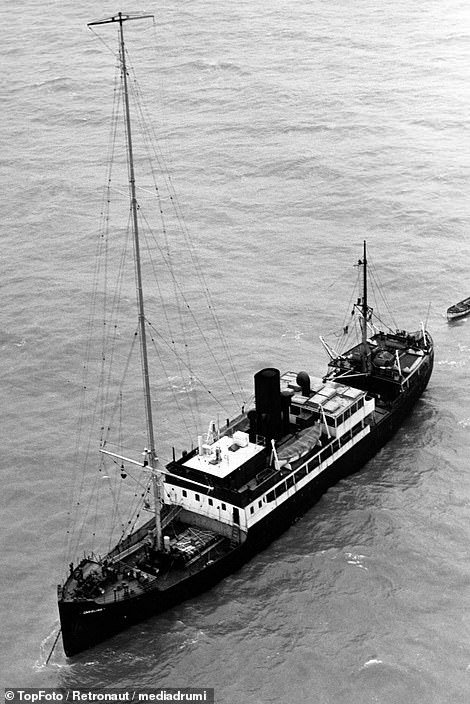

Вот её фотография:

К сожалению, фотограф урезал верхнюю часть передающей антенны
(явно - не технарь). Там по высоте должна быть ещё одна горизонтальная
балка и общая высота антенны должна быть около 45 метров.

Посчитать высоту передающей антенны не сложно.
Ведущие в английском оригинале фильма говорят: "Наша волна 203 метра".
Это соответствует частоте: 300 / 203 = 1,4778. Но поскольку на средних
волнах в Европе и в СССР принята сетка частот 9 кГц, то точная частота
станции была 1476 кГц. И точная длина волны 300 / 1,476 = 203,25 м.
Резонансная вертикальная антенна должна иметь длину 1/4 волны. Значит,
203,25 / 4 = 50,8 метра. Но антенна там объёмная за счёт боковых
проводников, разнсённых от центральной мачты горизонтальными балками.
У такой антенны коэффициент укорочения около 0,9. То есть, высота
антенны, показанной на фотографии и почти точно воспроизведённой в
фильме - 50,8 х 0,9 = 45,7 метра.

Вот, приблизительно с такой высоты прыгали за борт повздорившие
ведущие. Повезло, что отделались переломами. А могли бы и разбиться.
Вода только при малых скоростях входа в неё - мягкая. А при больших
скоростях, за счёт своей плотности - почти как земля. Она просто не
успевает деформироваться и падающий человек разбивается о её
поверхность. И в воду уходит уже переломанное безжизненное тело.

40 метров - это предел высоты падения в воду, при котором есть шанс
остаться живым. Но придётся очень хорошо сгруппироваться, чтобы удар
об воду принять минимальной площадью (на пятки крепко сомкнутых ног)
или, если профессионально сгруппироваться и войти в воду головой,
предварительно разрезав её сложенными стрелой руками.

В интернете много информации о радиоведущих и о музыке, которую они
крутили в эфир. А о технике - очень мало. Ну, журналисты же писали.
Гуманитарии, ничего не соображающие в технике. В фильме даже
радиопередатчик не показан, Как будто, сигнал уходит в эфир прямо от
микшерного пульта!

Имеет смысл поискать техническую информацию в интернете.
Но!
В разное время радио Каролина выходило в эфир на разных частотах
средневолнового диапазона и, соответственно, использовались разные
антенные мачты и разные передатчики. Для ИРВ интересно найти техническую
информацию именно о варианте её работы, как показано в фильме и на этой
фотографии. На волне 203 метра, при антенне высотой около 45 метров.

[Луга]

принести 5 отрезков бруса 200 х 200 х 2600

Не настолько сложно, как кажется. Я в одиночку перевозил сосновые брусья 200х200х4000 естественной влажности на обычной садовой тачке (с одним колесом). На двухколесной, конечно же, было бы легче (не приходилось бы балансировать и поперёк). Но и так справился...

[SergeKomarov]

Я в одиночку перевозил сосновые брусья 200х200х4000 естественной влажности

В сентябре 2022 года мне привезли 10 штук мокрых 200 х 200 х 6000. И вывалили кучей на траву.
И мы вдвоём с Владиславом сложили их в штабель переложив рейками. С матом и кряком. Мату было много.

Это было через 3 месяца и 1 день после операции АКШ. Справился. Ничего не треснуло.

[SergeKomarov]

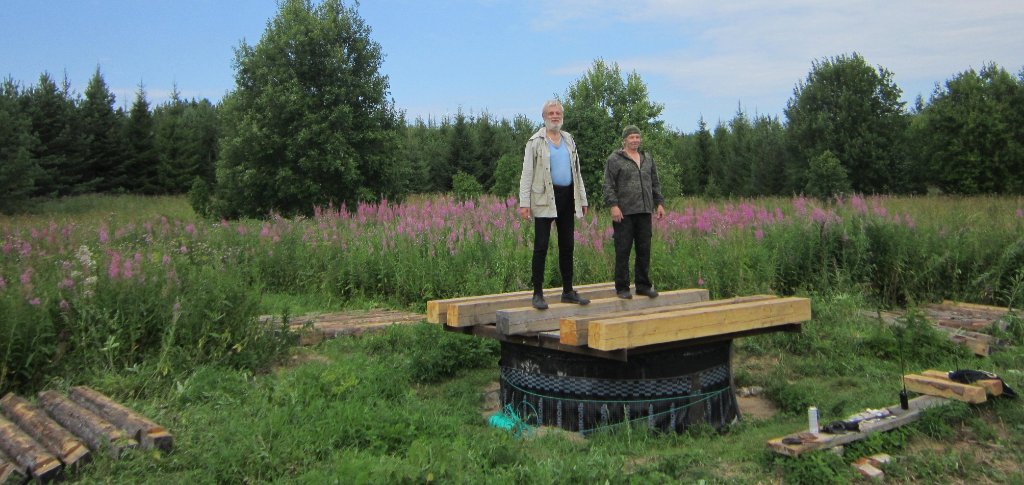

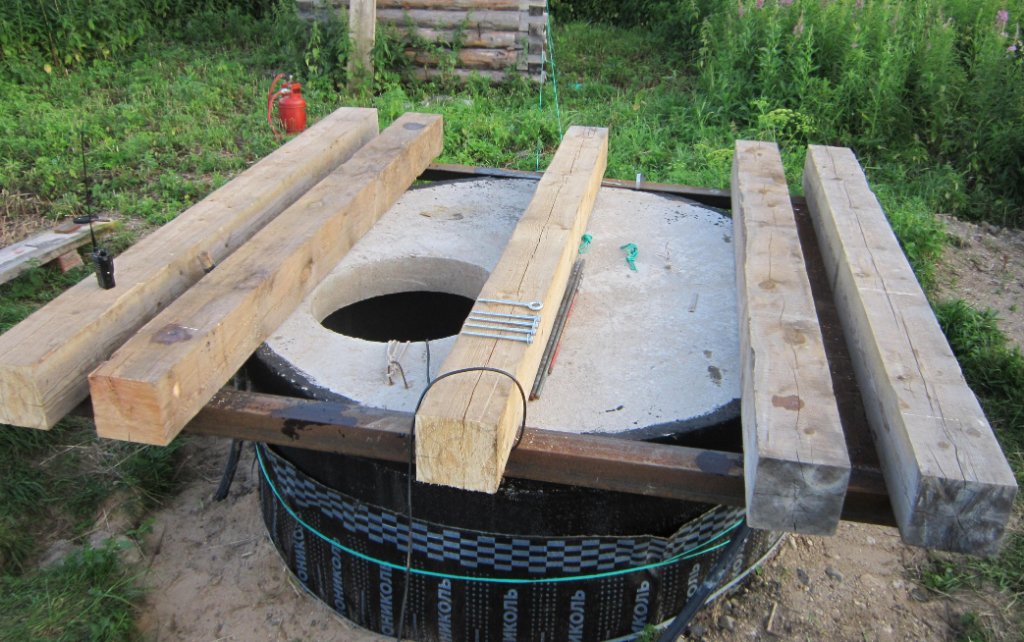

Напилили брус - 5 штук 200 х 200 х 2600. Притащили к фундаменту.
Разметили установку.
Насверлили в раме крепёжные отверстия под шурупчики 12 х 200 с головкой под ключ на 19.
Прикрутили 4 боковых бруса. Центральный - завтра. Там надо сначала "ушки" к раме приварить.
Вот, на верхнюю поверхность бруса буду настилать пол. 50-е доски пока не купил.
А между бетонной крышкой и половыми досками положу теплоизоляцию из минеральной ваты.

Выравнивать горизонталь будем когда пересоберём избушку на своём месте. Двумя домкратами.
Чтобы под нагрузкой всё осело. 2,6 тонны всё выправят. Тогда и ровнять.

Кстати! Прошедший пару дней назад ливень хорошо осадил засыпку песком и ПГС канавы вокруг бетонных колец.
Если раньше ногами засыпка уминалась, то сейчас - твёрдая поверхность. И стала немного ниже.

В погребе на верёвке висит пакет с картошкой. Там холодно. И там тоже надо пол настилать, стеллажи делать.... вентиляцию....

[АБТ]

К сожалению, фотограф урезал верхнюю часть передающей антенны
(явно - не технарь). Там по высоте должна быть ещё одна горизонтальная
балка и общая высота антенны должна быть около 45 метров.

В смартфоне жмакаете и удерживаете на изображение, выскакивает выпадающее меню где жмакаете поиск с помощью гуглобьектива.

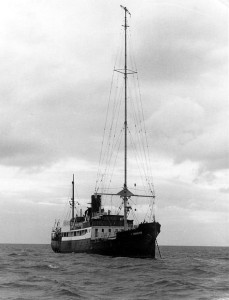

И вуаля...ещё фотки.

[SergeKomarov]

И вуаля...ещё фотки.

Класс! Большое спасибо.

[SergeKomarov]

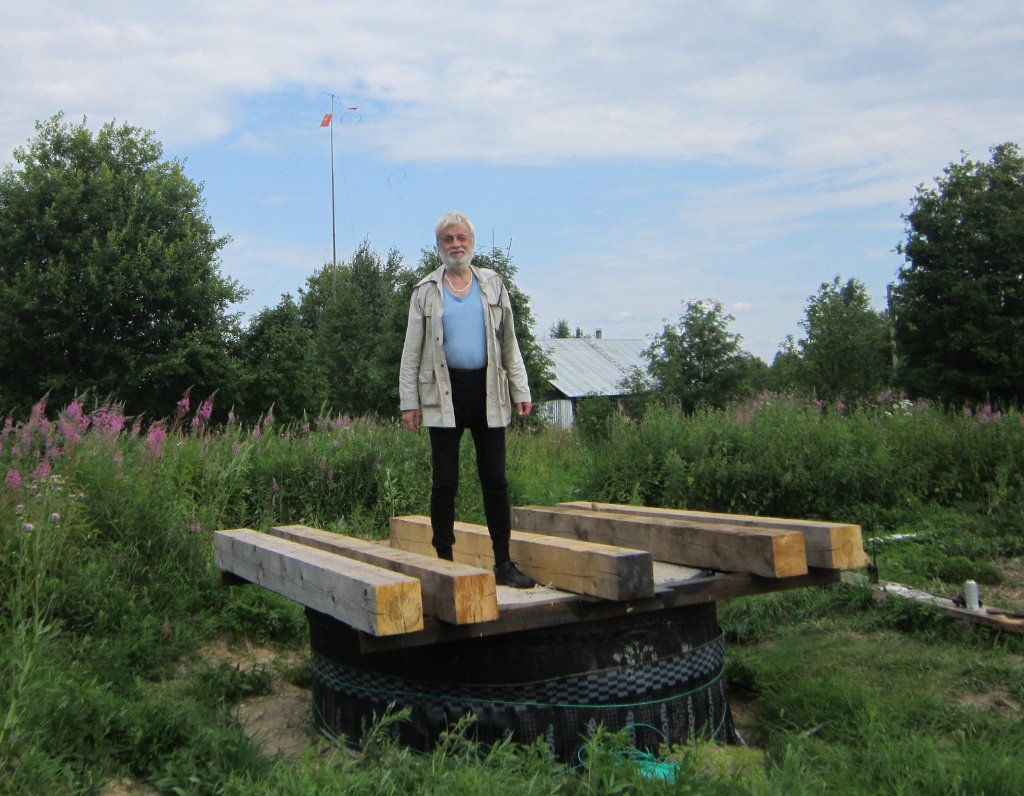

Сегодня приварили к раме два "уха" из оставшегося куска сотого уголка и привернули на них центральный брус. Прочно зашло.

Осталось найти перфоратор, сделать две боковые щели в месте стыковки третьего кольца с бетонной крышкой, заложить туда две стальные полосы и соединить на сварке стальную арматуру дна погреба со стальной рамой. Тогда будет готов контур заземления.
Потом надо сделать боковое отверстие в верхнем бетонном кольце под вентиляцию....
Но у меня перфоратора нет, а у соседа Кости он неисправен.
В общем, есть чем заняться.....

Внешний вид почти не поменялся. Фотографировать нечего.

[SergeKomarov]

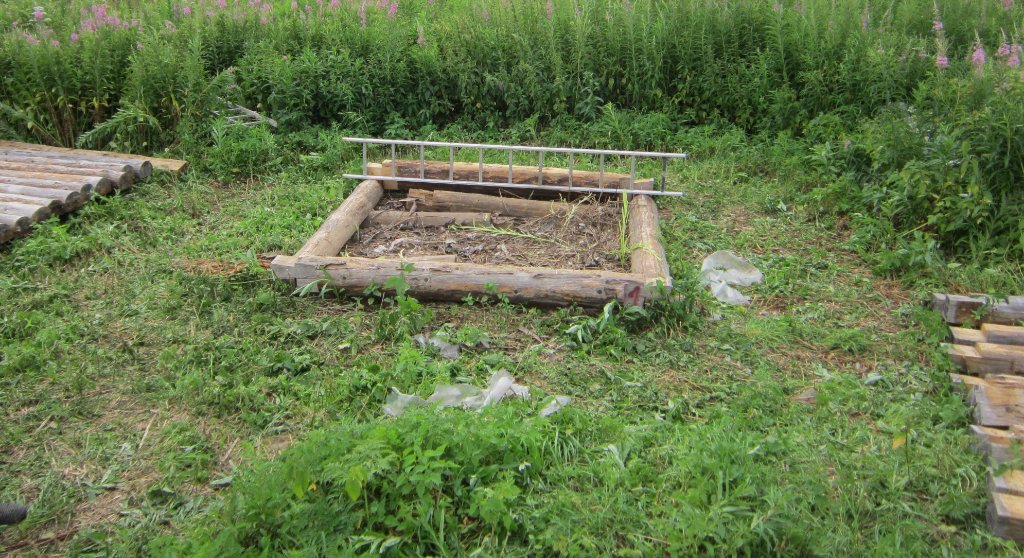

Разобрали на четыре стороны временно сложенный сруб избушки. Пять лет стоял, дожидался.....
Руками студентов и под руководством Константина.

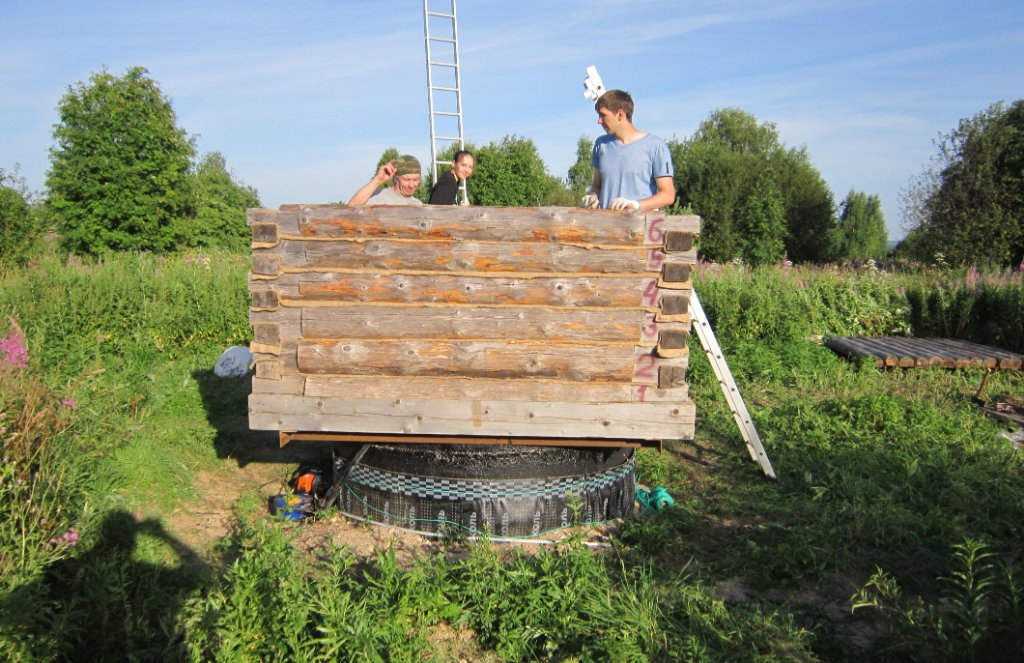

[SergeKomarov]

Стало кому меня фотографировать.

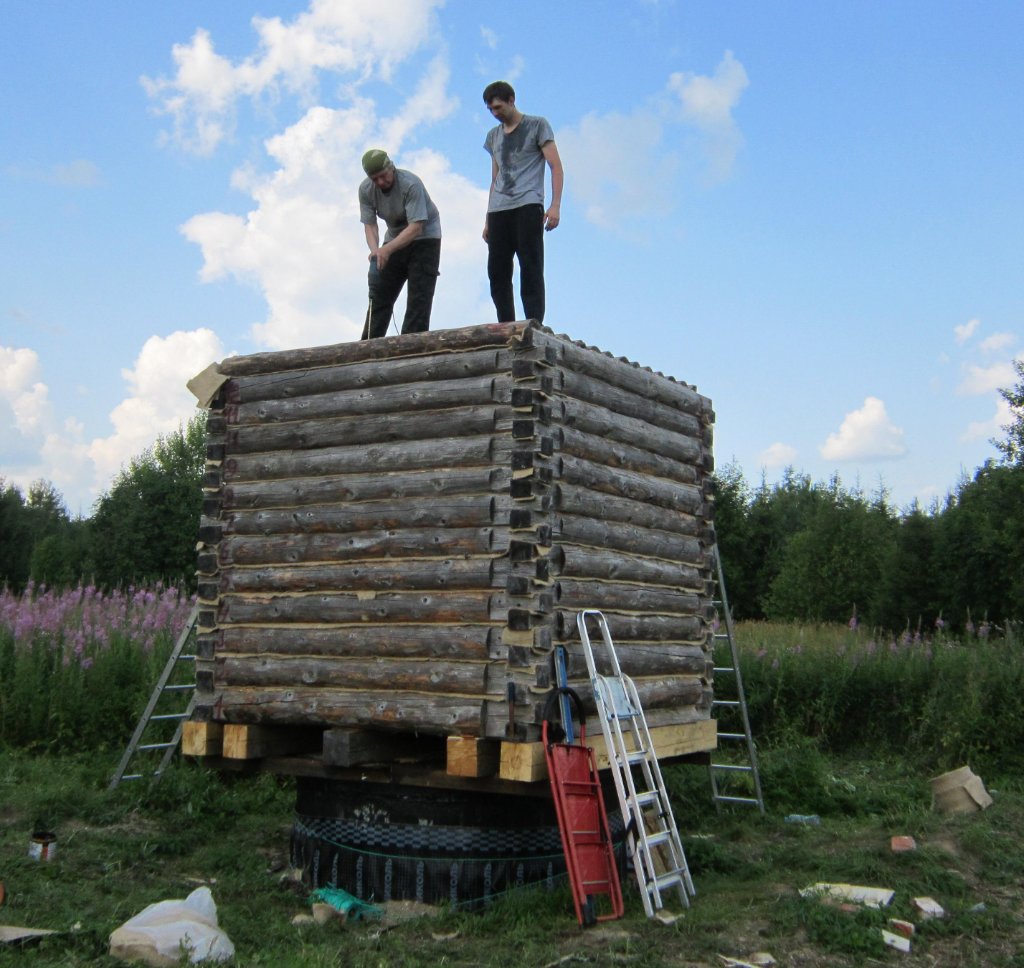

Как появились новые рабочие руки, дело пошло веселее!

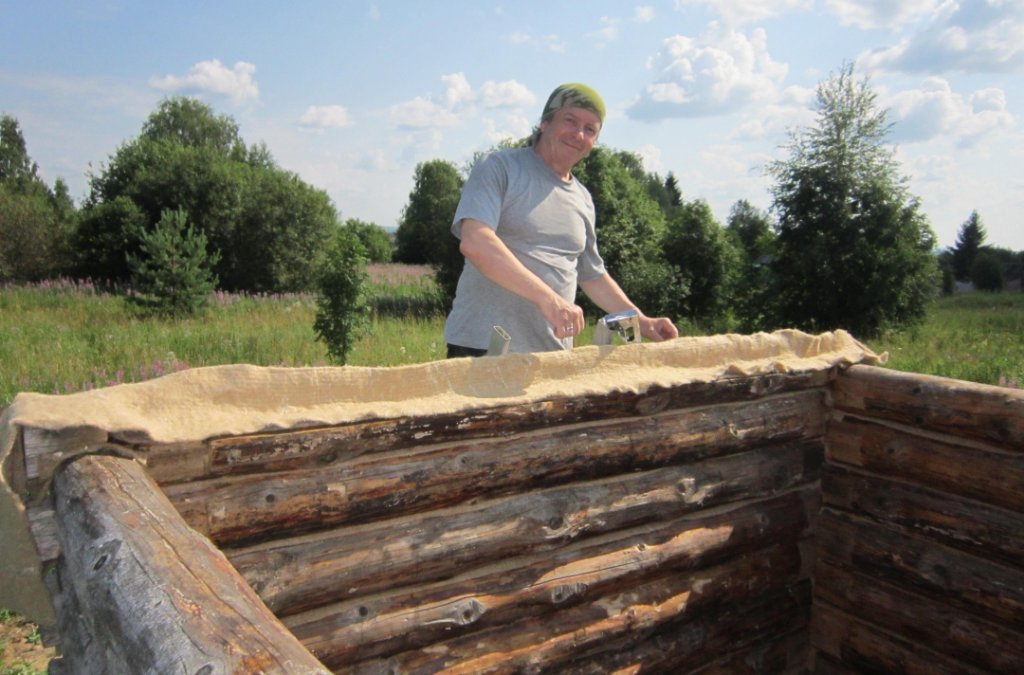

За сегодня сложили половину. Девочка нарезала и укладывала джут.

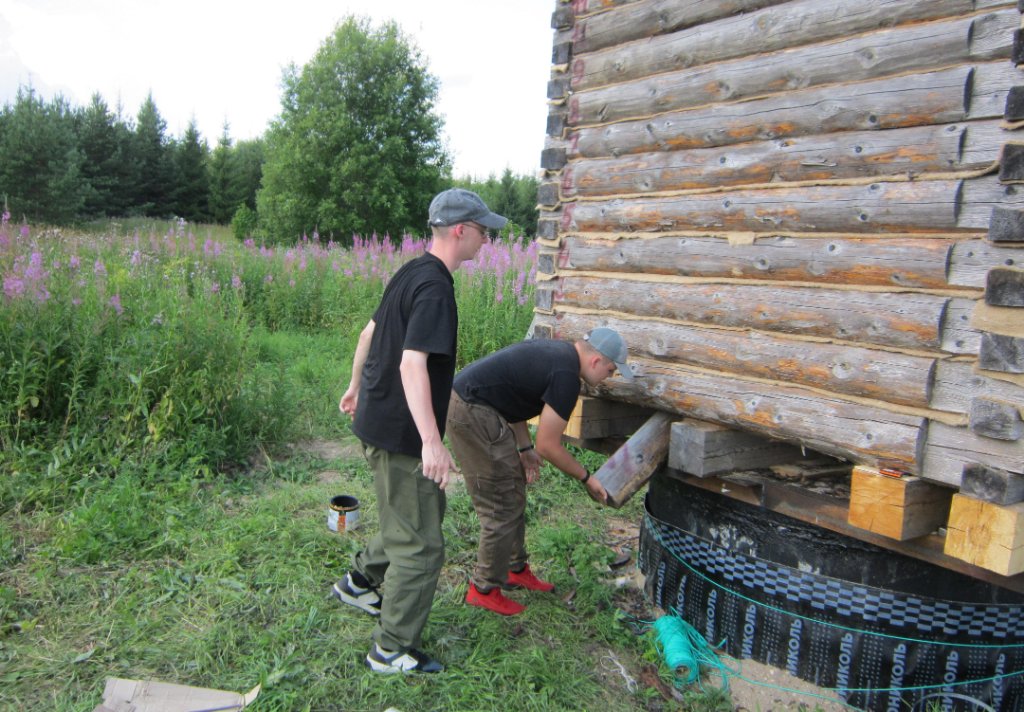

[SergeKomarov]

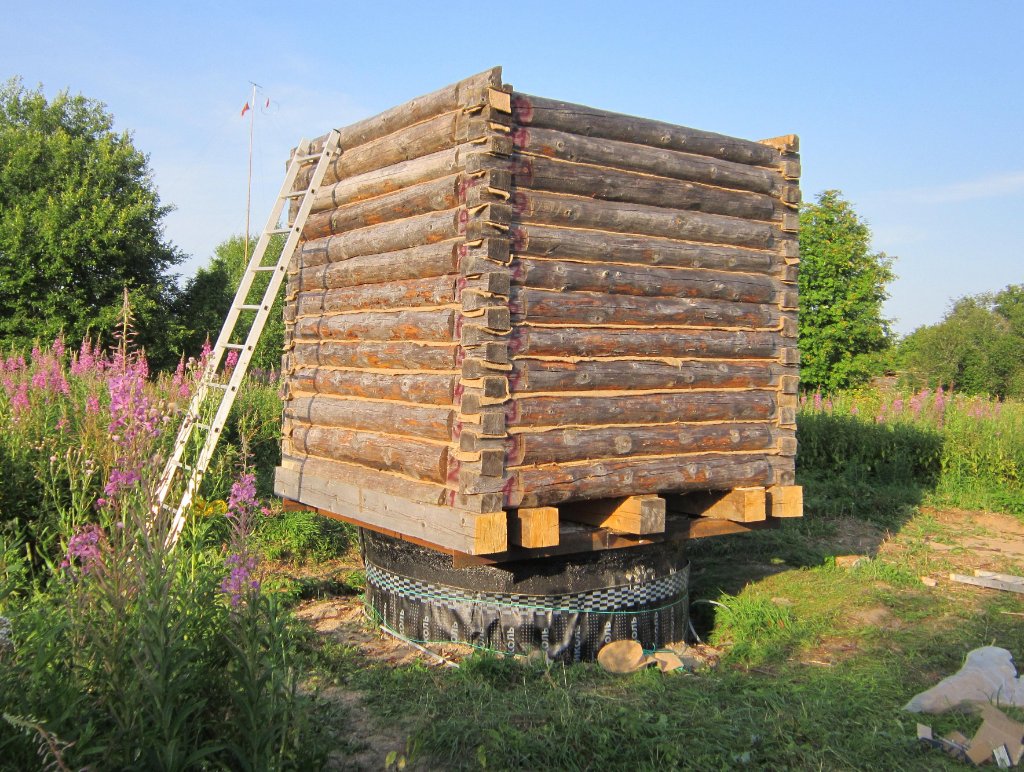

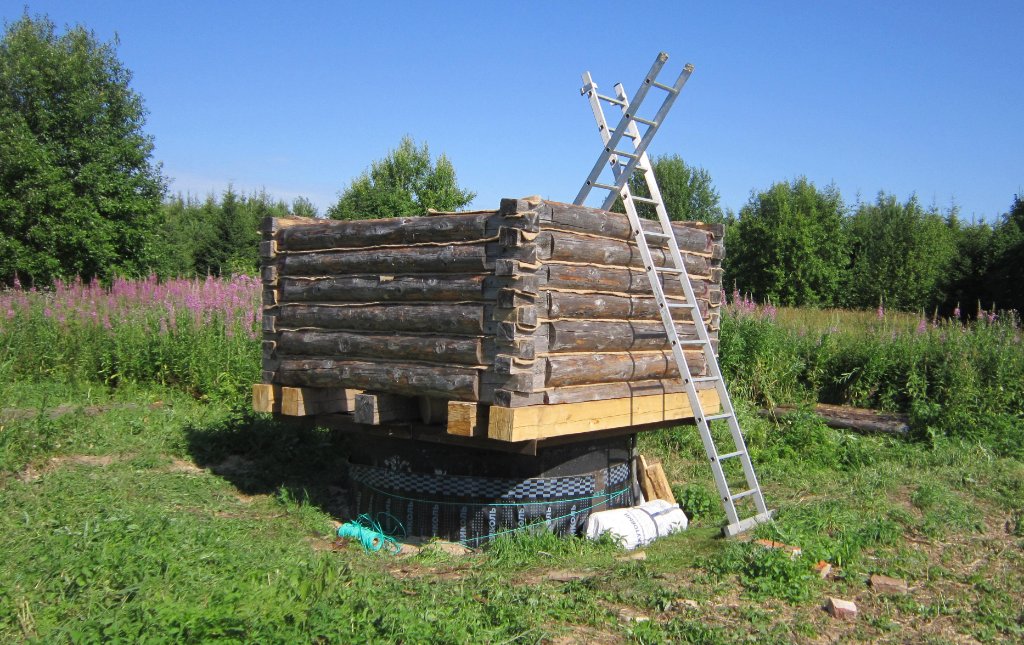

С утра проснулся - сфотографировал. К вечеру сруб избушки заметно подрос.

[SergeKomarov]

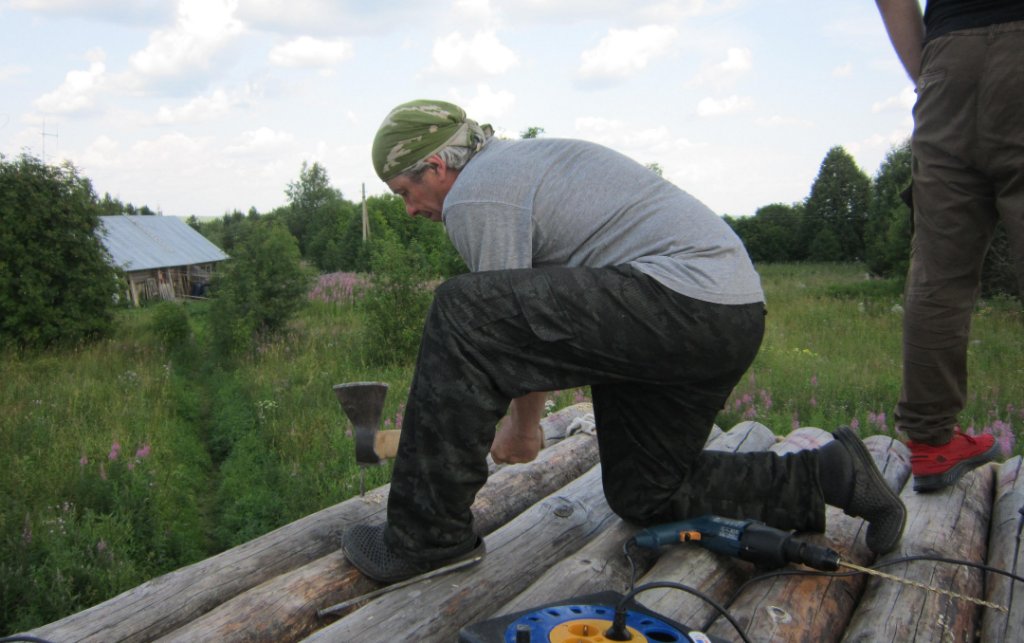

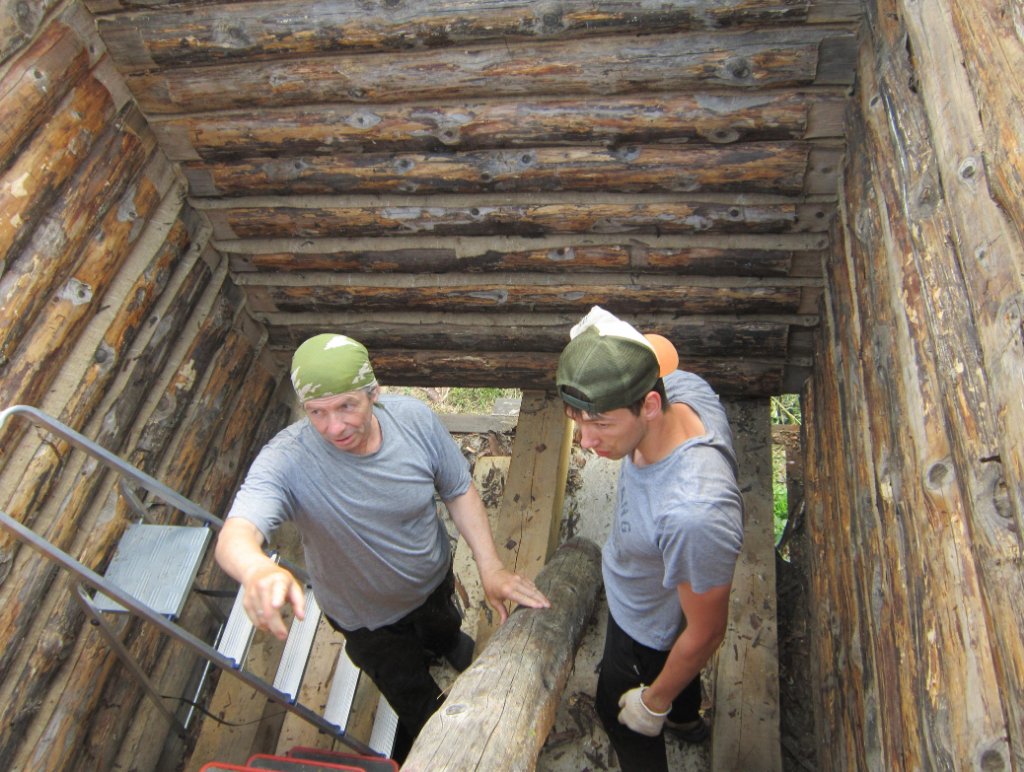

Дальше укладываем потолок.

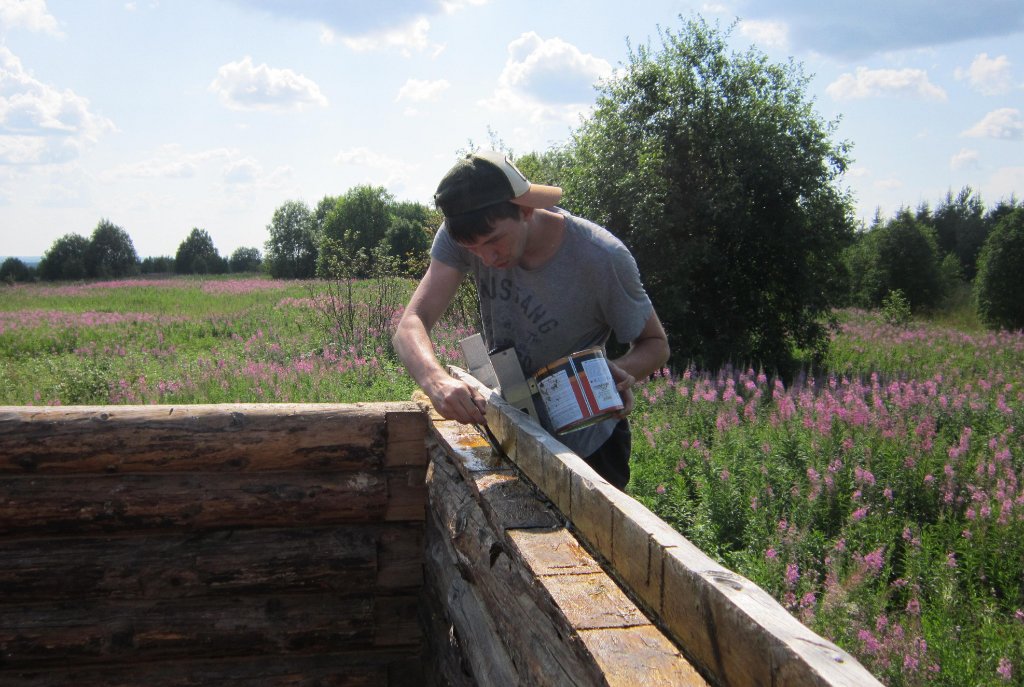

Сначала антисептик. Потом джут.

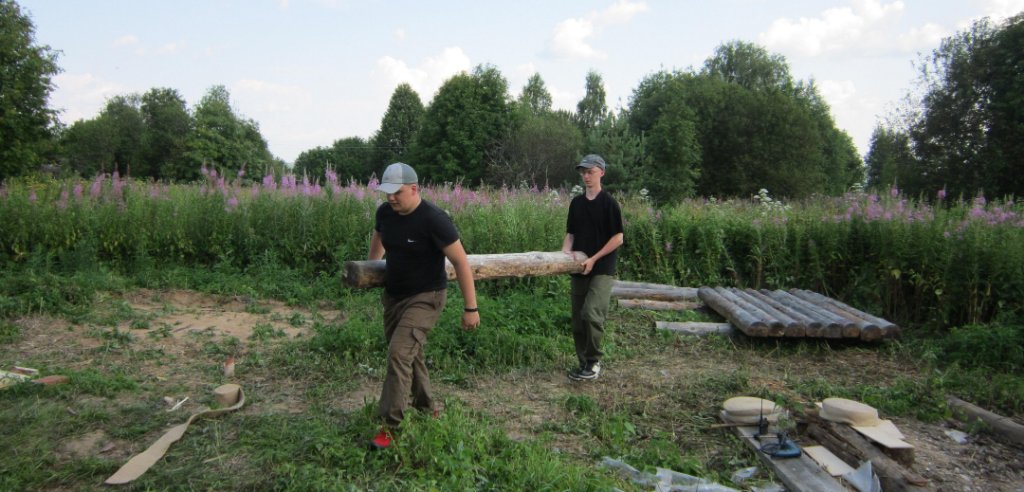

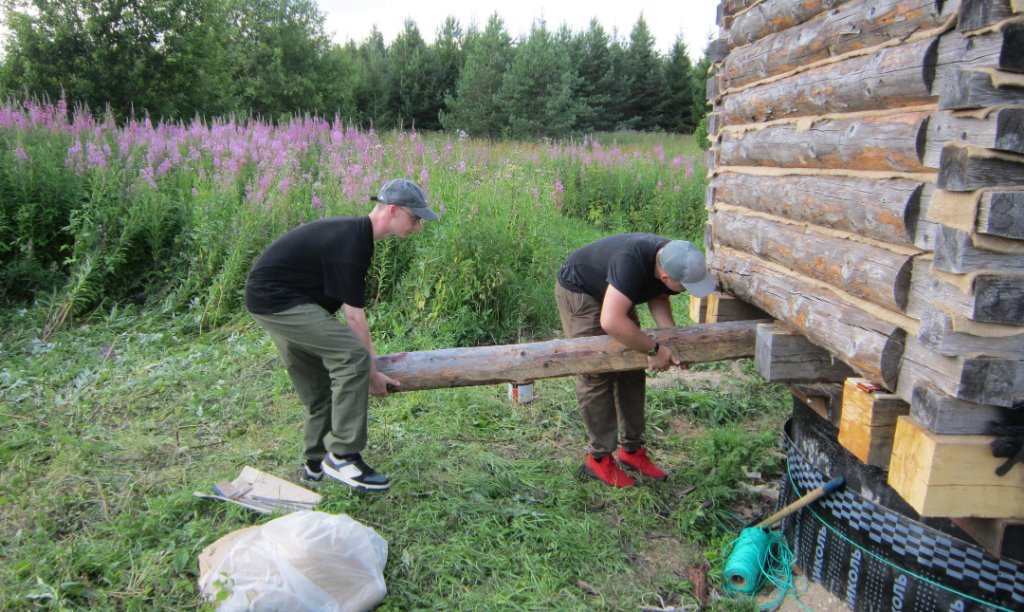

Таскаем брёвна, подаём снизу в избушку.

Бревно надо поднять и правильно уложить. Под 300-ые гвозди засверливаем направляющие отверстия. И забиваем

[SergeKomarov]

Решили мачту антенны ставить не на крышу избушки, а рядом с ней, на землю. И первую деревянную секцию сделать на 3,5 метра длиннее.
Чертёж с исходными размерами здесь: Re: Стационарная вещательная зонтичная антенна диапазона 200 метров

Стало быть, высота мачты будет: 36,5 + 3,5 = 40.
Высота верхней дюралевой части: 7 х 3 - 6 х 0,25 + 1,35 + 1 = 21 - 1,5 + 2, 35 = 21,85 м.
Длина нижней деревянной секции: 40 - 21,85 = 18,15.
С учётом, что её верхушка зайдёт на полметра вовнутрь нижней трубы, то будет: 18,65 М.
То есть, нужна сухая сосновая лесина длиной 19 метров и диаметром на верху 90 - 100 мм, а внизу - как уж получится - может, и 180 - 200 мм.
В общем, такое, хорошее длинное бревно.

Вчера от избушки прокосили в траве дорожку длиной 43 метра и шириной 5 метров, на которой будем собирать антенну.
Высота травы около полутора метров. И стебли весьма толстые. Далеко не газонная травка....

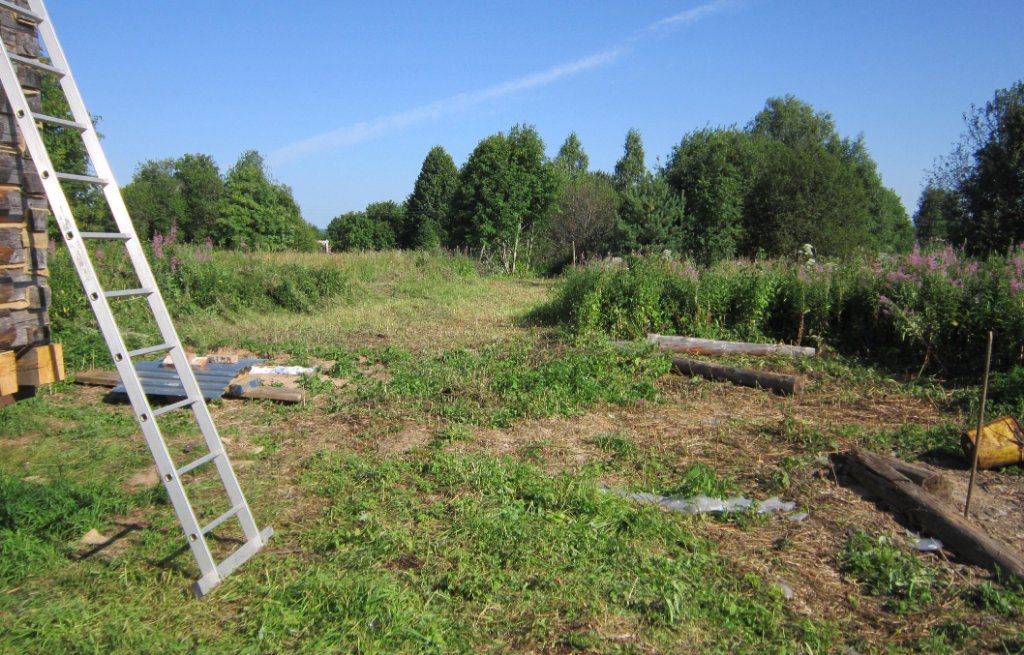

За спинами ребят стена травы хорошо видна. Почти в рост. А вот и фотка с прокошенной дорожкой.

[SergeKomarov]

Несколько дней назад был ливень с сильным ветром.
Избушка заранее была накрыта гидроизолом. Он тяжёлый. И ещё досками придавили. Ветром задрало в лёгкую. И избушка промокла.
На следующий день под солнышком, конечно, просохла, да ещё во внутрь на весь день "злой" вентилятор поставил.

После такого ветра приняли решение делать оттяжки у антенны не на три, а на четыре стороны.
Провели разметку для четырёх анкеров (забетонированные в землю на 2 метра под 45 градусов стальные уголки 63 х 63).
При высоте антенны 40 метров, анкера расположили на расстоянии 25 метров от центра мачты.
Как раз получается угол верхней оттяжки при вершине 32 градуса. - Больше 30-и.

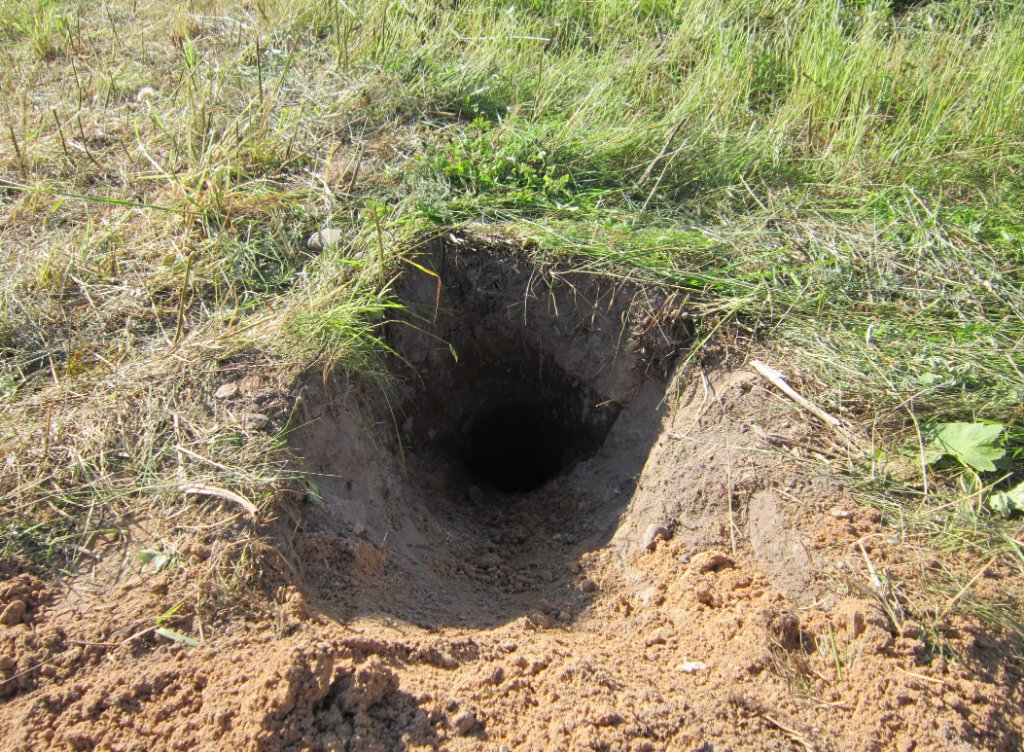

Ну, и начали сверлить садовым буром диаметром 200 мм с надставленной ручкой до двух метров.

[SergeKomarov]

Вынужденная пауза.
Два дня рождения подряд (1 и 2 августа) и день отдыха.
Ещё день - хозяйственные нужды.....

[SergeKomarov]

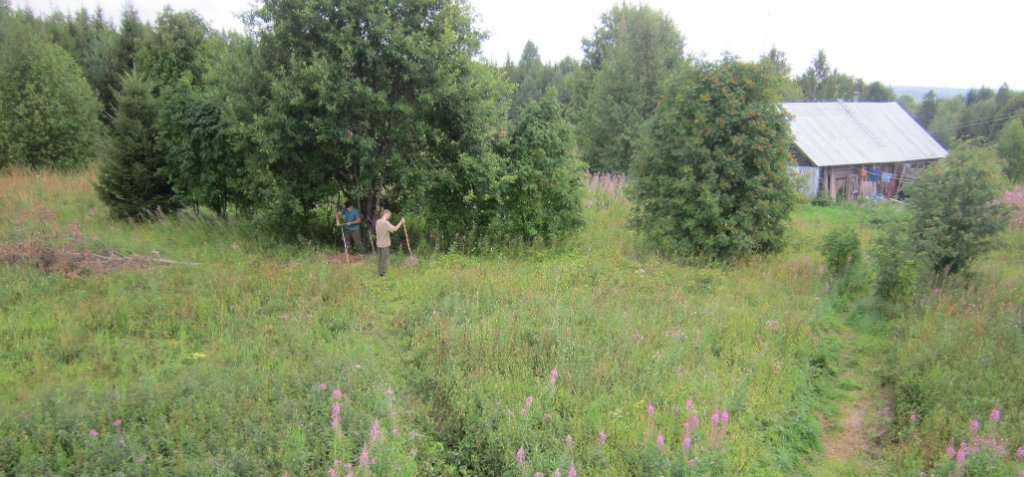

В 25 метрах на север от избушки ребята досверливают шурф под четвёртый анкер.

Вид с крыши избушки.

[SergeKomarov]

Привезли две высохшие на корню лесины. Ёлки. Одна в длину 16,6 метра, вторая 18,35.

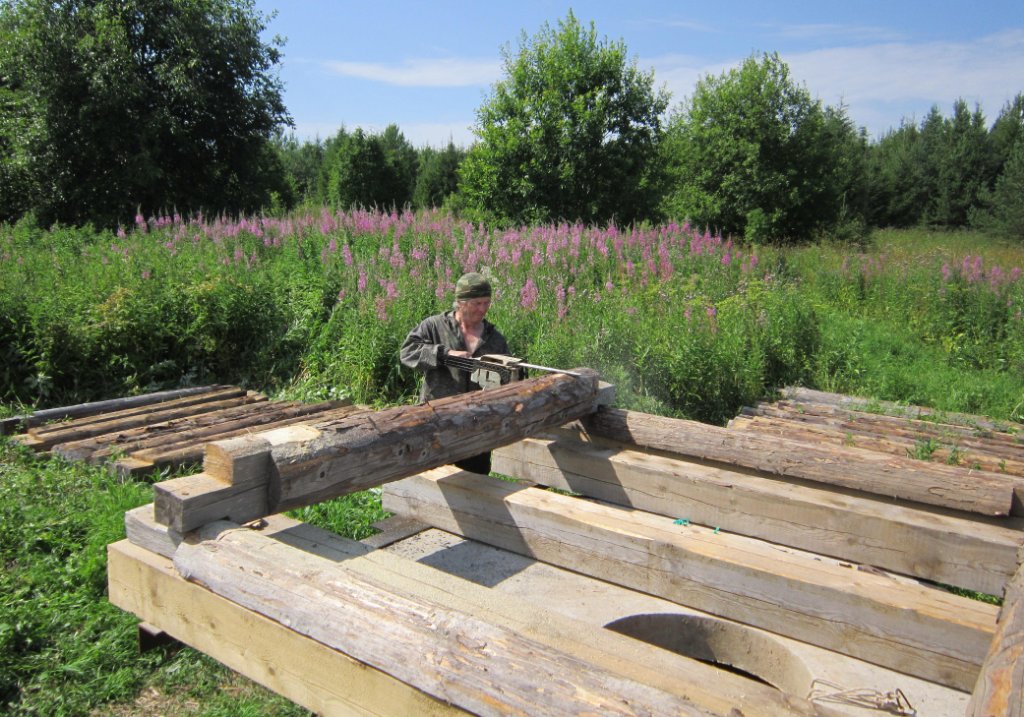

Пока ездили в лес за второй, я поработал стругом и ошкурил по всей длине, но с одной стороны, первую.

Вторая - в самый раз для средневолновой антенны, а первая пойдёт для вещательной КВ антенны на диапазон 75 метров.

[АБТ]

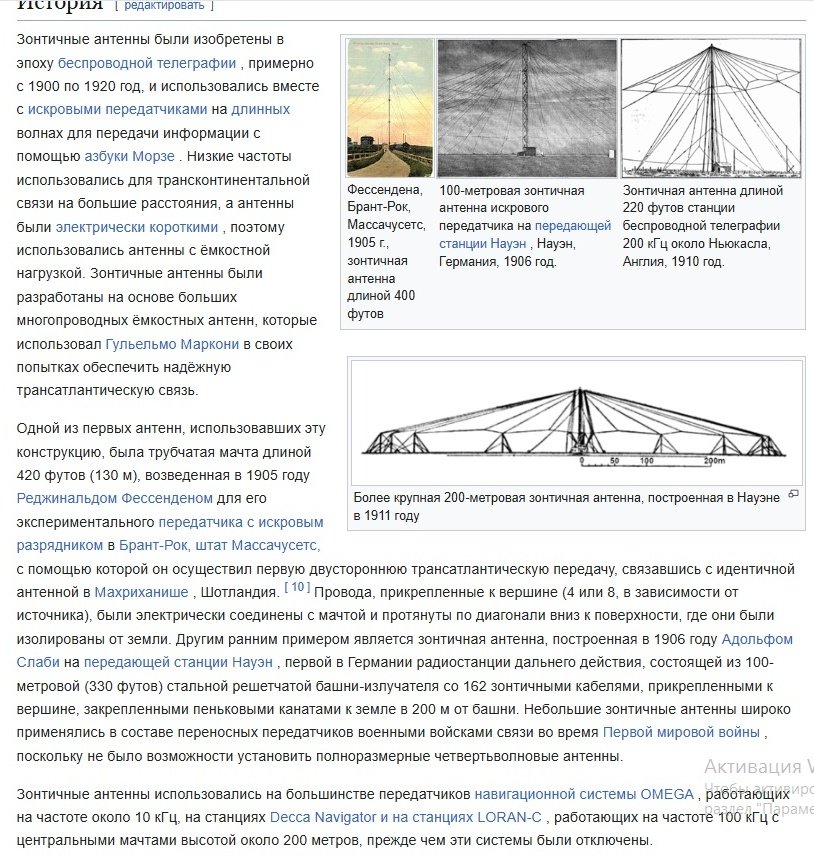

в продолжении разговора про изобретение зонтичных антенн.

если что, то гуглить нужно umbrella antenna.

[SergeKomarov]

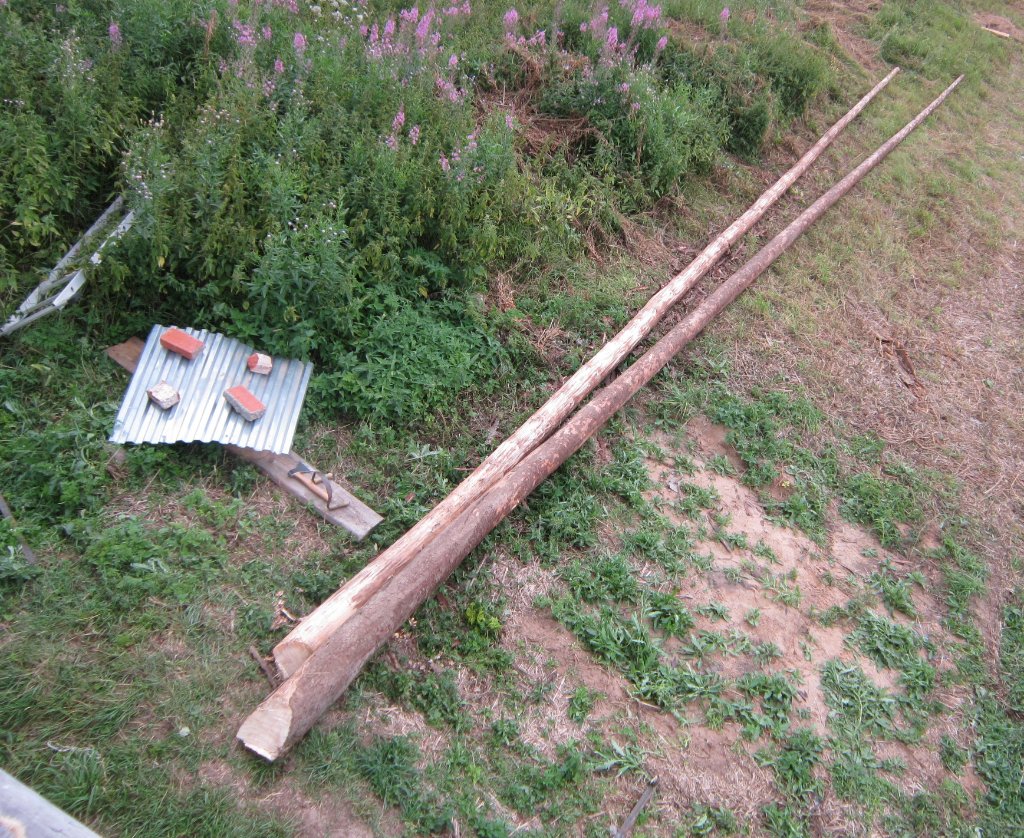

Сегодня ошкурили начерно обе лесины.

А вот с последним шурфом - проблема - большой камень.

Попробовали сверлить рядом - опять камень. Отложили до завтра.
