Параметры антенны.
По конфигурации - антенна - несимметричный диполь или Наклонный луч. Сопротивление излучения может лежать от 30 до 100 ом.
Антенна рассчитывалась на связную частоту 3370 кГц в диапазоне для Фиксированной и подвижной службы.
То есть, для диапазона 3600 - 3650 кГц она удлинённая и имеет индуктивную реактивность.
Стало быть, её надо компенсировать последовательной ёмкостью.
Согласующее устройство.
Для этого применена емкостная переключаемая гирлянда из 14-и конденсаторов КСО-8 ёмкостью по 8200 пФ каждый.
Все конденсаторы включены последовательно. А переключатель может закоротить любое их число.
Таким образом получаем переключаемый конденсатор номиналом от 8200 пФ до 8200 / 14 = 586 пФ.
Поскольку, нагруженная добротность антенного контура не велика, то плавная перестройка не требуется.
Активное сопротивление антенны подгоняется к номиналу 50 ом с помощью автотрансформатора на ферритовом кольце К100х60х20 М600НН.
Трансформатор содержит три одинаковых обмотки по 24 витка и намотан медным электрическим проводом ПГВВП 3х1,5.
Все обмотки соединены последовательно и дают возможность трансформации сопротивлений:
1:9; 1:4; 4:9 и наоборот. Для диапазона 80 метров применено включение 4:9 - к антенне - 4, к трансиверу - 9.
Подключив прибор Nano VNA можно определить параметры антенны и правильно выбрать нужный коэффициент трансформации.
Так и было сделано. Получили КСВ = 1,02.

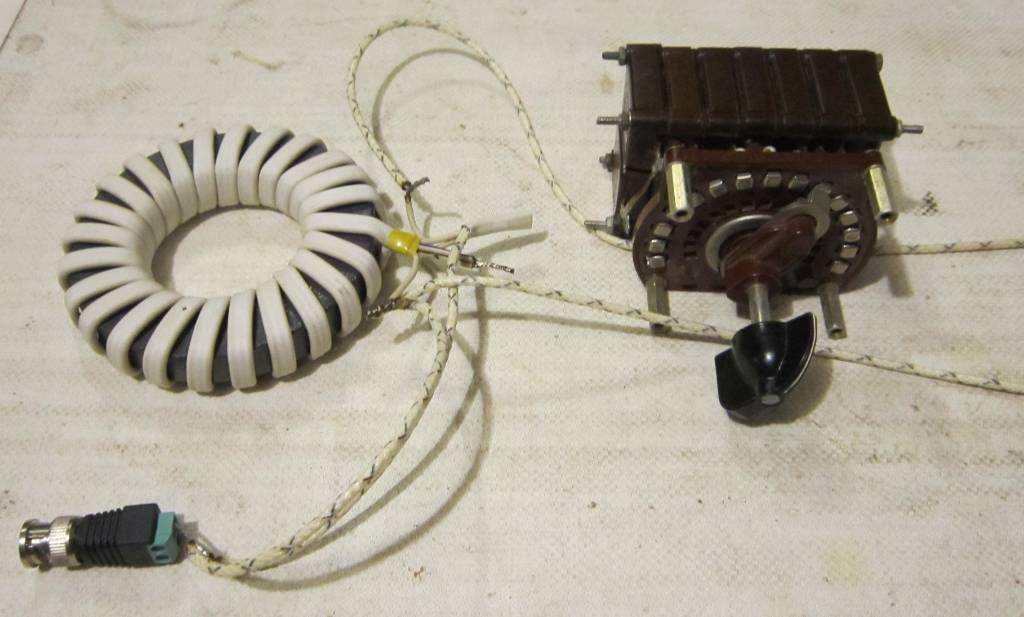

На фото:
- разъём слева-внизу - к трансиверу.
- справа верхний провод - к штырю проходного изолятора вибратора.
- справа нижний провод - к железной крыше и к противовесам.
Это согласующее устройство может прекрасно работать и на диапазоне 40 метров.
