Информация и рапорты о приёме Радиоканала "Зелёный глаз"

[SergeKomarov]

Новые параметры:

Передатчик с мощностью около 50 Вт, Сигнал 16K0A3EGN.
Частота 1485 кГц. Точно: 1484998,5 Гц точность +/- 0,5 Гц. Длина волны 202 метра.
Антенна - вертикал 42,2 метра над уровнем земли с верхней емкостной нагрузкой
(8-и лучевой "зонтик" диаметром 6 метров, растянутый тросом в 5-и плоскостях).
ВЧ заземление - паутинка на высоте (в среднем) 20 см (от 55 до 0) над землёй из 32-х радиалов.
По периферии круга (1,5 + 16 = 17,5 метра от центра) число противовесов увеличено в 2 раза до 64-х.
Материал паутинки - сталемедная проволока БСМ-1 диаметром 4 мм.
Дальние концы всех радиалов заземлены стальными кольями из уголка 32х32х700 мм
по кругу диаметром 60 метров. Гальванические пары разведены нержавеющим такелажем.
Антенна на местности стоит на самой высокой точке в 30-и километровой округе.
Высота основания антенны над уровнем моря 198 м.
Электрические параметры антенны: Rизл = 41 ом. X = 115 ом индуктивного характера.

Это чертёж:

А это реализация:

Радиалы отходят от стальной рамы

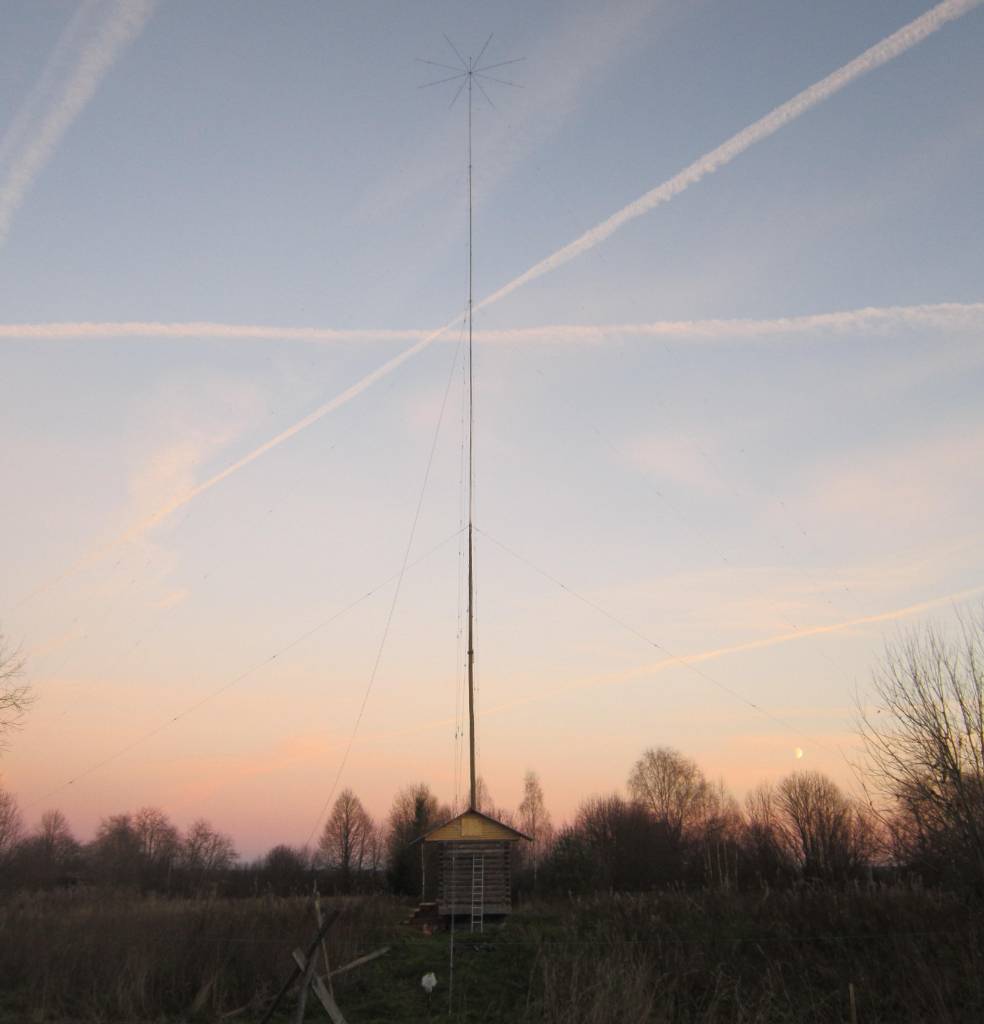

Вид на антенну вечером с западного анкера

Работаем!

[нитрат]

Очень рад за вас! Это просто праздник.Теперь ваши передачи парят в свободном полете как гордый орел,только жаль,что в гордом одиночестве над Россией.

[SergeKomarov]

жаль,что в гордом одиночестве над Россией.

Ну, так, "Зелёный глаз" - это первая радиостанция Федерального проекта "Индивидуальное радиовещание в России".
Как пример, что это может сделать радиоинженер на пенсии, практически в одиночку.
Наглядный пример, что это возможно. Приезжайте - смотрите. Начиная с конца мая и по конец октября я здесь.

Все технические решения и сам процесс публикую тут, в своих книгах и в журнале "Радиолюбитель" (www.radioliga.com).
Ежегодные отчёты по реально сделанному, докладываю на Президиуме Международной Академии связи.
Это всё делается для того, чтобы своим примером показать, как можно возродить в России радиокружковое движение.

Радиоинженеры-то нужны Родине!

[SergeKomarov]

Этой ночью мой друг будет принимать мой сигнал в Москве на ферритовую антенну длиной полтора метра и толщиной с руку.
Запишет изменение частоты за всё время работы (спектрограммы в виде "водопада").
Определит уровень сигнала и соотношение с работой на прежней антенне.

[SergeKomarov]

О! Ребята! Кто читает (но ничего сюда не пишет - я ж вижу по статистике),
если кто-то из Вас тусуется на трёх радиолюбительских форумах:
Радиосканнер, Радио Кот, CQ-ham - заведите там темы про то, что "Зелёный глаз" вышел в эфир с новой антенны.
Пусть радиолюбители-технари-самодельщики и любители дальнего радиоприёма порадуются.

А то, мне это как-то не "комильфо", коли у самого есть свой форум.

[SergeKomarov]

Сегодня праздник. День военного связиста.
В Армии я служил с осени 1973 по осень 1975 в десятом отдельном полку связи при штабе Армии. РВСН.
Мало того - все два года с паяльником, в радиомастерской. И почти вся аппаратура узла связи прошла через мои руки.

Символично, именно сегодня, 20 октября, дать сигнал в эту антенну.

[SergeKomarov]

Вот, прислали из Москвы сегодняшнюю спектрограмму моего сигнала.

Вот с таким комментарием:

> Вт, 20 окт. 2026 г. в 20:12, Vladimir Timokhov <ra3dqt@gmail.com>:
> Отличный сигнал на пассивную антенну. Только включил и вот он ЗГ!
> Мои поздравления, Сергей!!!

И частоты совпадают - мой Ч3-34 показал 1484998,5 Гц
Володин радиомикроскоп привязанный к рубидиевому стандарту частоты
показал (смотрим по шкале на картинке спектрограммы) 1484998,2 Гц.

А это ферритовая антенна, на которую был принят сигнал в Москве.
Лежит на ограждении балкона и сориентирована на мой азимут.

[SergeKomarov]

Водопад ползёт....

Мой сигнал хорошо виден на частоте 1484998,3 Гц.
Ниже по частоте на 0,1 Гц есть более слабая несущая без модуляции.

[SergeKomarov]

Когда в час ночи пришёл глянуть, всё ли в порядке в избушке и заодно лично
выключать передатчик (хотя можно дистанционно - из дома), частотомер показывал 1484998,6 Гц.

Прибор выключил, а термостат оставил включённым (у него отдельный тумблер),
чтобы не терять установившуюся стабильность опорного генератора.



Завтра надо будет ещё немного причесать монтаж в избушке и в доме.
Чтобы минимизировать включение и выключение передатчика до одного тумблера ТВ1-4.

И освободить стол на чердаке под проходным изолятором связной антенны для рации Р-104М.
На нём два года стоял и работал вещательный передатчик.
